Zasilacz DIN-rail 24VDC to element, o którym w szafie sterowniczej myśli się najmniej – do momentu, gdy przestaje działać i unieruchamia wszystko, co z niego korzysta: sterownik PLC, moduły I/O, czujniki, panele HMI i przekaźniki. Stabilizowane zasilacze impulsowe montowane na szynie DIN, takie jak Siemens SITOP, Phoenix Contact QUINT Power i STEP Power, Puls Dimension, Mean Well serii DR/NDR czy Schneider Electric ABL8, są sercem każdej instalacji automatyki przemysłowej. Ich awaria bywa szczególnie problematyczna, ponieważ pojedynczy uszkodzony zasilacz może objawiać się jako seria pozornie niezwiązanych usterek – losowe resety sterownika, błędne odczyty czujników, niestabilna komunikacja modułów I/O – co skłania wielu klientów do niepotrzebnej wymiany innych, w pełni sprawnych podzespołów, zamiast zdiagnozowania rzeczywistej przyczyny w samym zasilaniu.
Zasilacze i moduły, które najczęściej naprawiamy
| Producent / seria | Typowe zastosowanie |
|---|---|
| Siemens SITOP (Power, Modular, PSU100/200) | Szafy sterownicze S7, linie produkcyjne, maszyny przemysłowe |
| Phoenix Contact QUINT Power / STEP Power | Instalacje wymagające wysokiej odporności na przepięcia i wibracje |
| Puls Dimension | Aplikacje przemysłowe wymagające redundancji i wąskiej obudowy |
| Mean Well DR / NDR | Uniwersalne zastosowania OEM, maszyny mniejszych producentów |
| Schneider Electric ABL8 | Instalacje elektryczne budynków przemysłowych, HVAC |
| Moduły buforowe i redundancji zasilania | Podtrzymanie napięcia przy krótkich zanikach, praca równoległa dwóch zasilaczy |
Najczęstsze usterki zasilaczy impulsowych 24VDC
- Wysuszony lub wybrzuszony kondensator elektrolityczny na wyjściu – niestabilne napięcie, tętnienia
- Uszkodzony tranzystor MOSFET w układzie przełączającym – całkowity brak napięcia wyjściowego
- Przepalony bezpiecznik wejściowy po zwarciu w obwodzie zasilanym (np. cewka zaworu, czujnik)
- Uszkodzony układ PWM sterujący przełączaniem – zasilacz nie startuje lub pracuje niestabilnie
- Uszkodzone zabezpieczenie termiczne – nieprawidłowe wyłączanie zasilacza mimo normalnej temperatury
- Uszkodzony transformator ferrytowy po przepięciu z sieci zasilającej 230V/400V
- Awaria modułu redundancji – brak automatycznego przełączenia między dwoma równoległymi zasilaczami
- Zapchany filtr wentylacyjny lub uszkodzony wentylator w modelach z aktywnym chłodzeniem, prowadzący do przegrzewania
Dlaczego uszkodzony zasilacz bywa trudny do rozpoznania?
Zasilacz 24VDC rzadko przestaje działać w sposób oczywisty – częściej degraduje się stopniowo, co objawia się problemami, które na pierwszy rzut oka wydają się niezwiązane z zasilaniem. Sterownik PLC zgłasza losowe błędy komunikacji, moduł I/O błędnie odczytuje sygnał z czujnika analogowego, panel HMI gubi połączenie z siecią – a przyczyną wszystkich tych objawów jest napięcie wyjściowe zasilacza, które pod obciążeniem spada poza tolerancję lub zawiera zbyt duże tętnienia. Dlatego przy nietypowych, powtarzających się usterkach automatyki, które nie mają jednoznacznej przyczyny, warto zacząć diagnostykę właśnie od pomiaru jakości napięcia zasilającego pod pełnym obciążeniem – nie tylko wartości napięcia w stanie jałowym, która na pierwszy rzut oka może wydawać się prawidłowa.

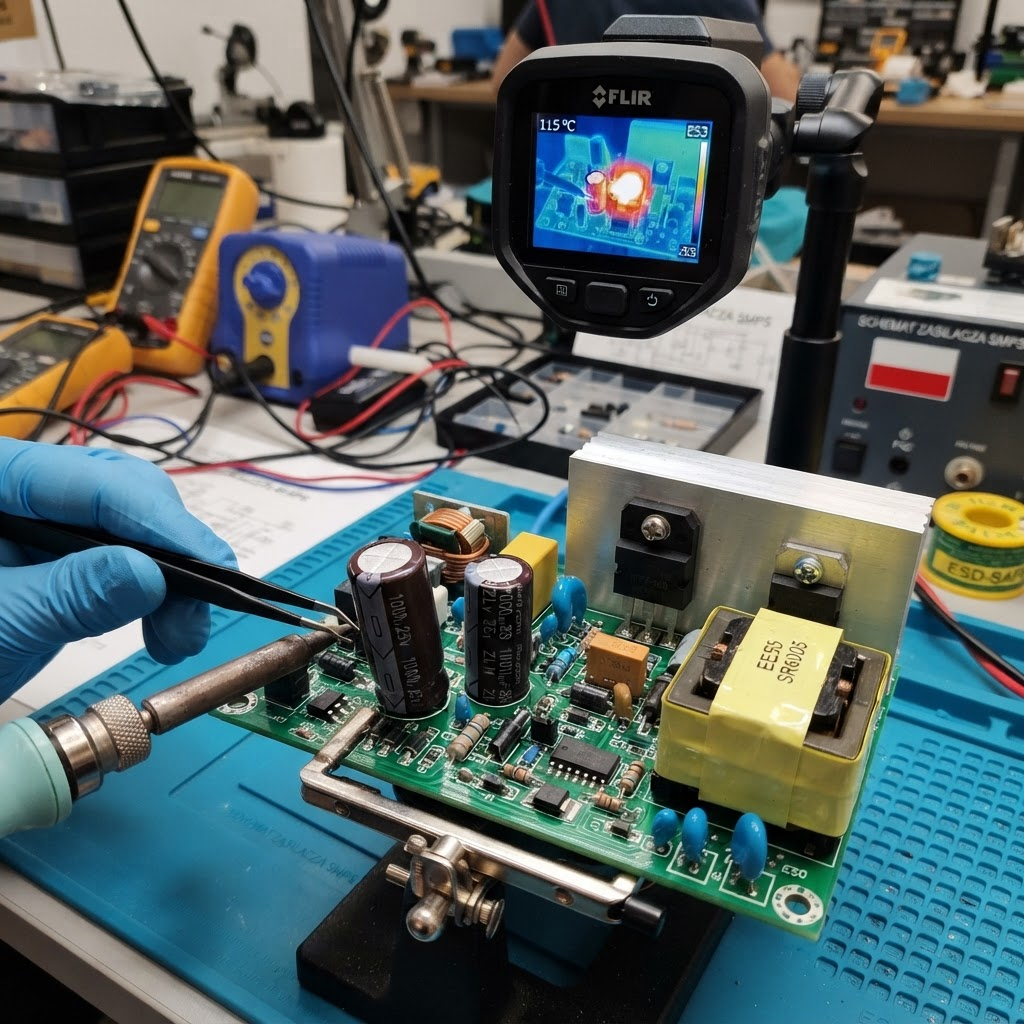

Proces diagnostyki i naprawy zasilacza

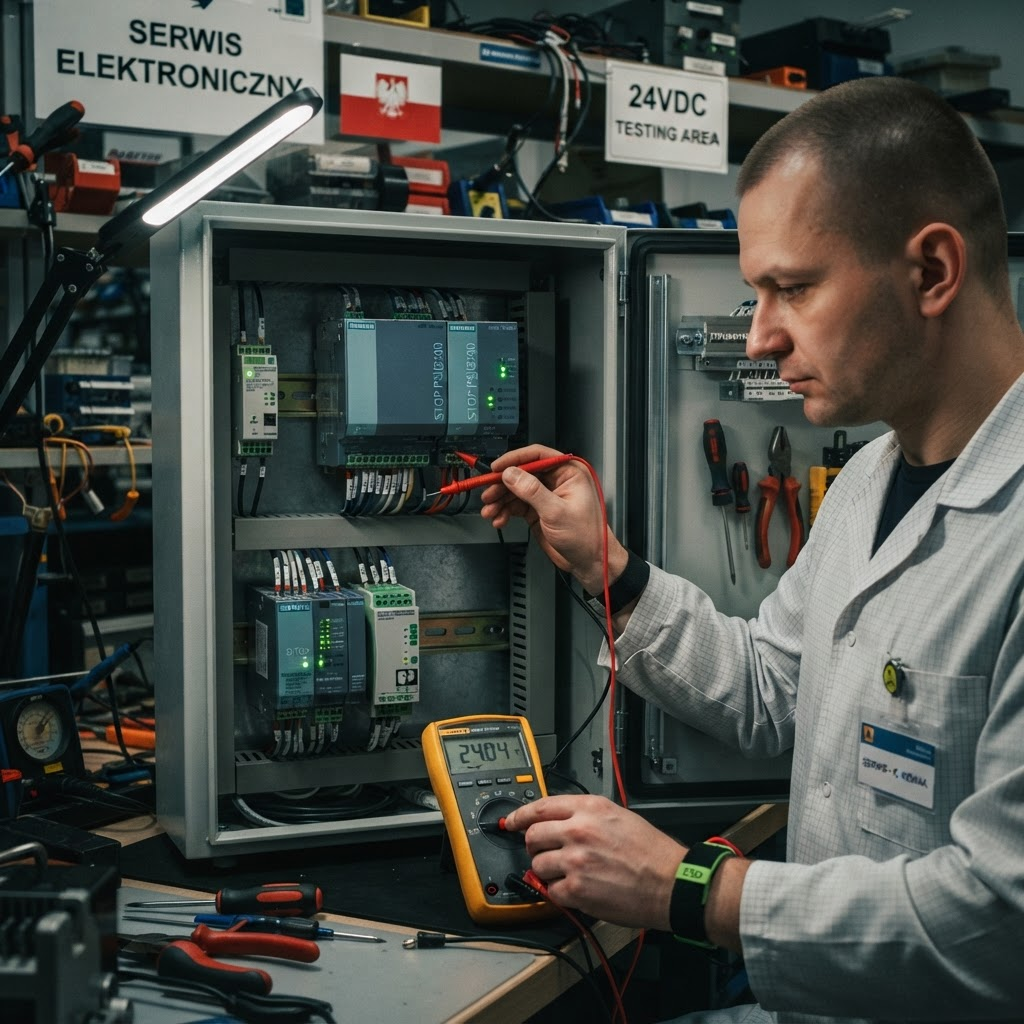

- Pomiar napięcia wejściowego i wyjściowego pod obciążeniem statycznym oraz dynamicznym (oscyloskop)
- Inspekcja wizualna płyty pod mikroskopem – wybrzuszone kondensatory, przebarwienia od przegrzania
- Kontrola termowizyjna pracującego zasilacza – lokalizacja przegrzewającego się komponentu
- Test bezpiecznika, mostka diodowego, tranzystorów mocy oraz układu PWM
- Naprawa komponentowa – wymiana uszkodzonych elementów metodą lutowania THT/SMD
- Test obciążeniowy naprawionego zasilacza pod symulowanym obciążeniem nominalnym przez min. 30 minut
- Weryfikacja stabilności napięcia i braku tętnień na oscyloskopie przed odesłaniem do klienta
Moduły redundancji i buforowe – szczególna uwaga
W instalacjach krytycznych, gdzie przestój oznacza wysokie straty produkcyjne, spotyka się konfiguracje z dwoma równoległymi zasilaczami połączonymi modułem redundancji, który automatycznie przełącza obciążenie na sprawny zasilacz w razie awarii jednego z nich. Uszkodzenie samego modułu redundancji – a nie zasilaczy – jest częstą, lecz rzadko rozważaną przyczyną utraty zasilania w takich systemach, ponieważ obsługa techniczna zwykle skupia się na sprawdzeniu zasilaczy, pomijając diodowy lub tranzystorowy układ przełączający sam moduł. Podobnie moduły buforowe, mające za zadanie podtrzymać napięcie na czas krótkich zaników sieci, ulegają degradacji kondensatorów lub akumulatorów bez widocznych, oczywistych objawów – do momentu, gdy podczas rzeczywistego zaniku zasilania okazuje się, że bufor nie działa.
Serwis dla całej Polski i lokalnie na Śląsku
Z siedziby w Knurowie obsługujemy lokalnie region w promieniu około 50 km z możliwością szybkiego dojazdu i odbioru zasilacza u klienta. Dla firm z pozostałej części Polski naprawę realizujemy w pełni zdalnie – zasilacz przyjmujemy kurierem, a po naprawie odsyłamy go z powrotem gotowy do zamontowania w szafie sterowniczej.
Zasięg lokalny – region 50 km od Knurowa
Zasięg krajowy – wysyłka kurierem z całej Polski
Najczęściej zadawane pytania
Jakie zasilacze DIN-rail do automatyki naprawiacie?
Serwisujemy stabilizowane zasilacze impulsowe 24VDC montowane na szynie DIN w szafach sterowniczych: Siemens SITOP (Power, Modular, PSU100/200), Phoenix Contact QUINT i STEP Power, Puls Dimension, Mean Well seria DR/NDR, Schneider Electric ABL8, a także moduły buforowe (buffer module), moduły redundancji zasilania (redundancy module) i moduły selektywności obwodowej współpracujące z tymi zasilaczami.
Jakie są najczęstsze objawy uszkodzonego zasilacza 24VDC?
Najczęściej diagnozujemy: brak napięcia wyjściowego przy świecącej diodzie wejściowej, napięcie wyjściowe niestabilne lub z dużym tętnieniem (widoczne jako losowe resety sterownika PLC), zasilacz przechodzący w tryb przeciążenia bez rzeczywistego przeciążenia obwodu, przegrzewanie się obudowy oraz charakterystyczny zapach spalonej izolacji po awarii kondensatora lub tranzystora mocy.
Dlaczego zasilacz DIN-rail się przegrzewa i wyłącza po kilku minutach pracy?
Najczęstszą przyczyną jest wysuszony lub wybrzuszony kondensator elektrolityczny na wyjściu układu, który przestaje efektywnie filtrować napięcie, zmuszając układ PWM do pracy w niestabilnym punkcie roboczym i generując dodatkowe ciepło. Drugą częstą przyczyną jest zabrudzony lub uszkodzony wentylator w modelach z aktywnym chłodzeniem, a trzecią – uszkodzony układ zabezpieczenia termicznego reagujący nieprawidłowo mimo poprawnej temperatury rzeczywistej.
Czy warto naprawiać zasilacz, czy lepiej kupić nowy?
Dla popularnych modeli o niskiej cenie jednostkowej wymiana bywa czasem szybsza, jednak w przypadku zasilaczy z modułami redundancji, buforowymi lub w konfiguracjach nietypowych (np. wycofane z produkcji modele Siemens SITOP starszej generacji), naprawa pozwala uniknąć kosztownej wymiany całego systemu zasilania i ponownej certyfikacji instalacji. Zawsze przedstawiamy indywidualną wycenę i pozwalamy klientowi zdecydować.
Ile trwa naprawa zasilacza przemysłowego i czy obsługujecie klientów z całej Polski?
Diagnostyka trwa zwykle 24–48 godzin, a naprawa od 2 do 4 dni roboczych w zależności od dostępności komponentów (kondensatory, tranzystory MOSFET, transformatory ferrytowe). Obsługujemy klientów z całej Polski – zasilacz wysyła się do nas kurierem, a po naprawie odsyłamy go z powrotem gotowy do zamontowania w szafie sterowniczej.
