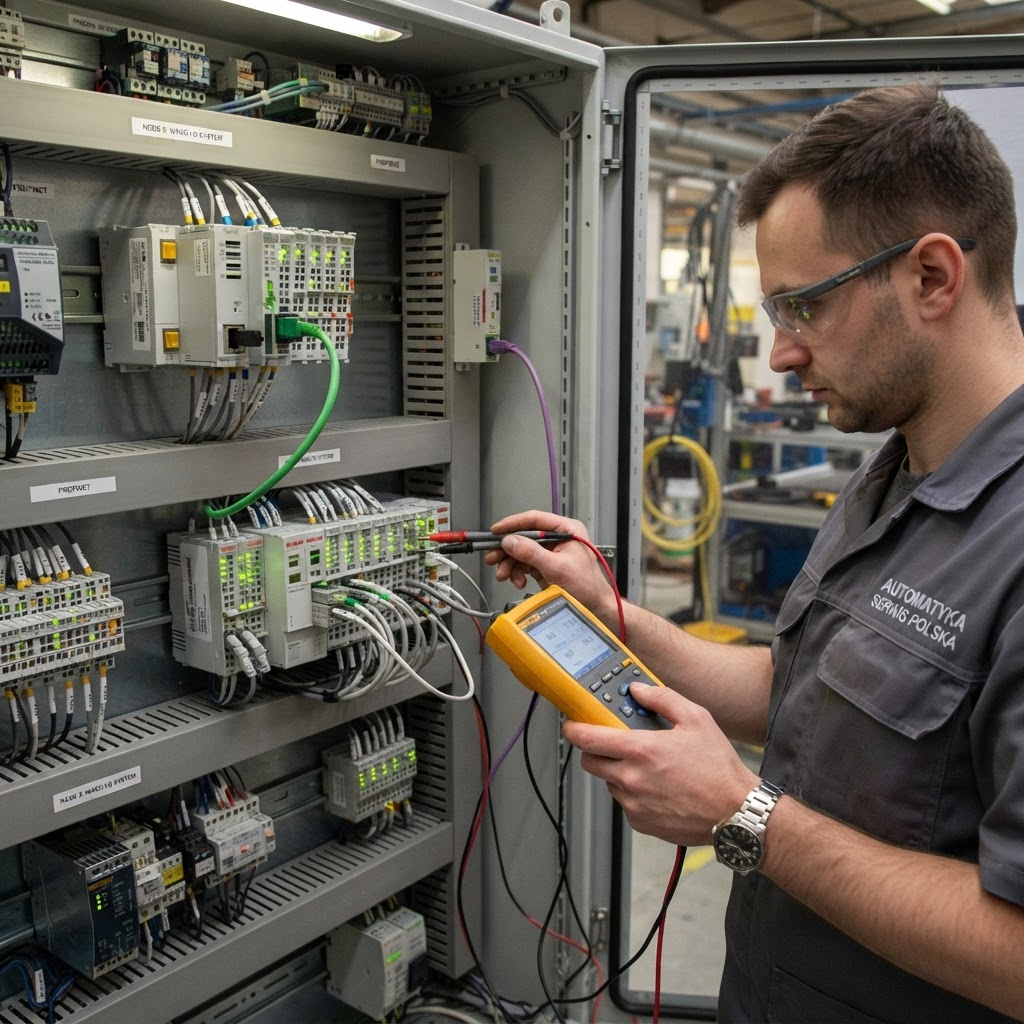

Rozproszone systemy wejść/wyjść (remote I/O) to dziś standard w nowoczesnej automatyce przemysłowej – zamiast prowadzić setki metrów kabli od czujników i aktuatorów do centralnej szafy sterowniczej, instaluje się kompaktowe moduły I/O bezpośrednio przy maszynie lub w rozdzielnicach polowych, a te komunikują się ze sterownikiem PLC przez magistralę Profibus DP lub sieć Profinet. Systemy takie jak Wago 750/753, Beckhoff EL i KL, Phoenix Contact Axioline i Inline oraz Siemens ET200SP/ET200M są obecne w tysiącach zakładów w Polsce – od linii produkcyjnych automotive, przez przemysł spożywczy, po instalacje wodociągowe i systemy wentylacyjne budynków. Problem polega na tym, że praca w rozdzielnicach polowych, często w trudniejszych warunkach środowiskowych niż centralna szafa sterownicza, sprawia, że moduły te są bardziej narażone na wibracje, wilgoć, przepięcia i mechaniczne uszkodzenia złączy – a każda awaria pojedynczego węzła może odciąć od komunikacji cały odcinek sieci znajdujący się za nim.
Dlaczego rozproszone I/O wymaga innej diagnostyki niż centralny rack PLC?
W klasycznym systemie centralnym uszkodzenie karty I/O wpływa tylko na obsługiwane przez nią sygnały. W topologii rozproszonej, opartej na magistrali szeregowej, moduły są połączone w łańcuch – jeden za drugim, aż do ostatniego węzła w danej gałęzi sieci. Uszkodzenie sprzęgu komunikacyjnego (bus coupler) w jednym z węzłów, przerwanie kabla magistrali lub zwarcie w obwodzie zasilania segmentu sieci może odciąć komunikację ze wszystkimi modułami znajdującymi się dalej w łańcuchu – nawet jeśli same te moduły są sprawne. Dlatego diagnostyka rozproszonych I/O zawsze zaczyna się od zlokalizowania miejsca w sieci, w którym komunikacja się przerywa, a nie od razu od demontażu i sprawdzania każdego modułu po kolei.
Systemy i moduły, które najczęściej naprawiamy
| System / producent | Typowe zastosowanie |
|---|---|
| Wago 750 / 753 | Rozdzielnice polowe, maszyny OEM, instalacje HVAC i wodociągowe |
| Beckhoff EL (EtherCAT) / KL (Bus Terminal) | Linie produkcyjne, systemy pakujące, roboty przemysłowe |
| Phoenix Contact Axioline / Inline | Maszyny przemysłowe, przemysł spożywczy, automotive |
| Siemens ET200SP / ET200M / ET200S | Duże instalacje przemysłowe współpracujące z S7-1500/1200 |
| Turck BL20 / Excom | Instalacje w strefach zagrożonych wybuchem, przemysł chemiczny |
| Murrelektronik Cube67 / Impact67 | Kompaktowe rozdzielnice maszynowe, przemysł motoryzacyjny |
Najczęstsze usterki rozproszonych modułów I/O
- Uszkodzony sprzęg magistrali (bus coupler) – utrata komunikacji z całym segmentem sieci za danym węzłem
- Przepalony przekaźnik lub tranzystor wyjściowy po zwarciu w obwodzie sterowanym (np. cewka zaworu)
- Uszkodzony optoizolator w obwodzie wejściowym – błędne lub całkowicie martwe odczyty czujnika
- Korozja lub obluzowanie złączy śrubowych/sprężynowych po pracy w wilgotnej rozdzielnicy polowej
- Uszkodzony układ ASIC odpowiedzialny za protokół Profinet/EtherCAT w module sprzęgającym
- Przepięcia z sieci zasilającej powodujące uszkodzenie zasilacza lokalnego modułu (24VDC)
- Utrata konfiguracji adresu sieciowego modułu po zaniku zasilania bez zabezpieczenia bateryjnego
Proces diagnostyki i naprawy
Naprawę rozproszonych modułów I/O zaczynamy od dokładnego wywiadu z klientem na temat objawów – czy problem dotyczy jednego kanału, całego modułu, czy utraty komunikacji z siecią. Następnie:
- Sprawdzamy diody diagnostyczne modułu (status sieci, status zasilania, status poszczególnych kanałów)
- Weryfikujemy napięcie zasilania modułu oraz jakość sygnału na magistrali komunikacyjnej oscyloskopem
- Lokalizujemy uszkodzony komponent na płycie – przekaźnik, optoizolator, układ komunikacyjny
- Wykonujemy naprawę komponentową metodą lutowania SMD, zachowując oryginalną konfigurację modułu

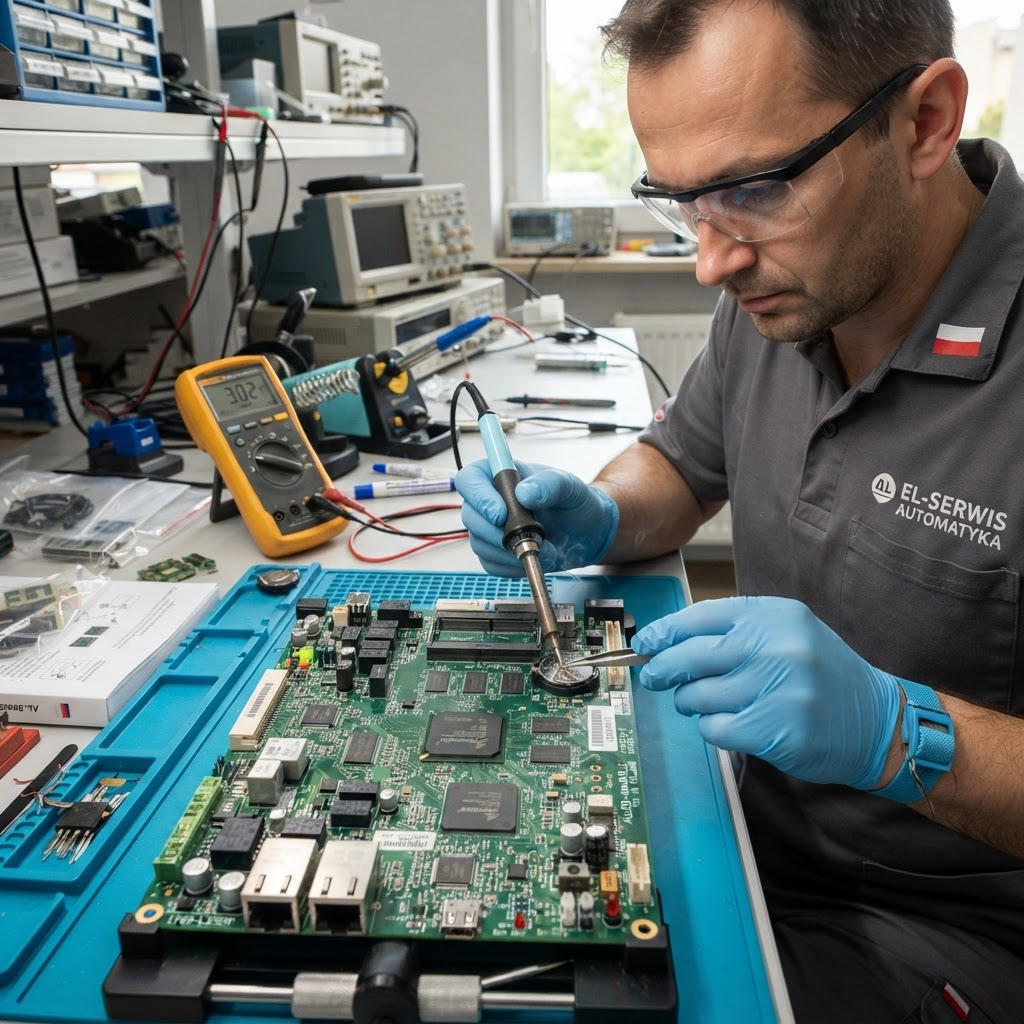

- Testujemy moduł pod symulowanym obciążeniem I/O oraz sprawdzamy stabilność komunikacji sieciowej
- Weryfikujemy zgodność adresu sieciowego i parametrów konfiguracyjnych z dokumentacją klienta
Dlaczego warto naprawić moduł, a nie wymieniać cały segment sieci?
Wymiana rozproszonego modułu I/O na nowy wymaga nie tylko zakupu odpowiedniego modelu (często już wycofanego z produkcji lub zamienionego na nowszą generację z inną konfiguracją pinów), ale też ponownej konfiguracji adresu sieciowego, przypisania kanałów w programie PLC i przetestowania całej gałęzi sieci od nowa. W przypadku systemów z wieloma modułami połączonymi w łańcuch, jedna błędna konfiguracja może zaburzyć pracę całego segmentu. Naprawa istniejącego modułu eliminuje ten problem – po naprawie moduł wraca na swoje miejsce z zachowaną konfiguracją i od razu włącza się do sieci bez dodatkowego przeprogramowywania.
Serwis dla całej Polski i lokalnie na Śląsku
Z siedziby w Knurowie obsługujemy lokalnie region w promieniu około 50 km z możliwością szybkiego dojazdu do zakładu klienta. Dla firm z pozostałych regionów Polski realizujemy naprawę zdalnie – moduł I/O przyjmujemy kurierem, wykonujemy pełną diagnostykę i naprawę, a następnie odsyłamy gotowy element z powrotem.
Zasięg lokalny – region 50 km od Knurowa
Zasięg krajowy – wysyłka kurierem z całej Polski
Najczęściej zadawane pytania
Czym różni się naprawa rozproszonych modułów I/O od naprawy centralnych kart w rack PLC?
Rozproszone moduły I/O (Wago 750, Beckhoff EL/KL, Phoenix Contact Axioline, Siemens ET200) montowane są bezpośrednio przy maszynie lub w rozdzielnicy polowej, a nie w centralnej szafie sterowniczej, i komunikują się ze sterownikiem PLC przez magistralę Profibus lub sieć Profinet. Oznacza to, że oprócz typowych usterek kanałów wejść/wyjść diagnozujemy również uszkodzenia sprzęgu komunikacyjnego (bus coupler) oraz problemy z topologią sieci – np. przerwany kabel magistrali między kolejnymi węzłami.
Jakie marki modułów rozproszonych I/O naprawiacie?
Serwisujemy moduły Wago serii 750/753, Beckhoff EL (EtherCAT) i KL (Bus Terminal), Phoenix Contact Axioline i Inline, Siemens ET200SP/ET200S/ET200M, Turck, Murrelektronik oraz inne popularne systemy rozproszonych I/O współpracujące z sieciami Profibus DP i Profinet.
Węzeł I/O zgłasza utratę komunikacji z siecią Profinet – co może być przyczyną?
Najczęstsze przyczyny to: uszkodzony sprzęg magistrali (bus coupler) na początku łańcucha modułów, przerwany lub uszkodzony kabel Profinet/Profibus między węzłami, zwarcie w jednym z kanałów wyjściowych powodujące zbyt duży spadek napięcia na całej gałęzi, oraz uszkodzony układ ASIC odpowiedzialny za komunikację sieciową w samym module sprzęgającym.
Czy naprawiacie pojedyncze kanały modułu, czy trzeba wymieniać cały terminal?

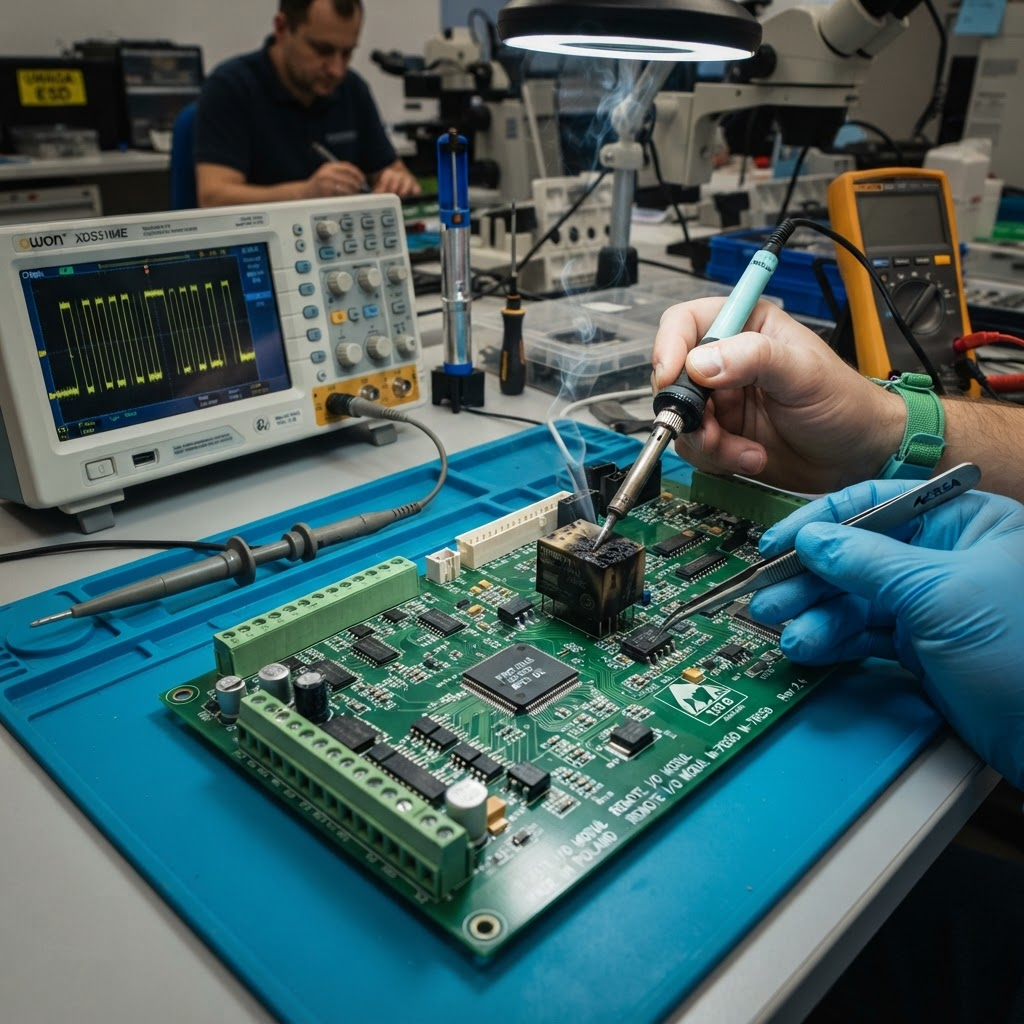

W większości przypadków naprawiamy uszkodzenie na poziomie komponentu – wymieniamy przepalony przekaźnik wyjściowy, uszkodzony optoizolator lub tranzystor wyjściowy, zachowując cały moduł. Dopiero gdy uszkodzeniu ulegnie sam sprzęg komunikacyjny lub procesor modułu, rozważamy naprawę na poziomie całej płyty elektronicznej.
Jak długo trwa naprawa modułu I/O i czy obsługujecie klientów poza Śląskiem?
Diagnostyka trwa zwykle 24–48 godzin, a naprawa od 2 do 5 dni roboczych w zależności od dostępności zamiennych komponentów. Obsługujemy klientów z całej Polski – moduł wysyła się do nas kurierem, a po naprawie odsyłamy go z powrotem gotowy do zamontowania.
