Budowa szaf sterowniczych na zamówienie
Kiedy potrzebujesz nowej szafy sterowniczej?
- • Budujesz nową maszynę lub linię produkcyjną od podstaw
- • Modernizujesz starą maszynę – wymiana sterownika, dodanie funkcji
- • Istniejąca szafa jest przepalona, przestarzała lub nie spełnia norm CE
- • Przenosisz lub kopiujesz istniejącą maszynę na nową lokalizację
- • Rozbudowujesz linię o nowe stacje lub robot przemysłowy

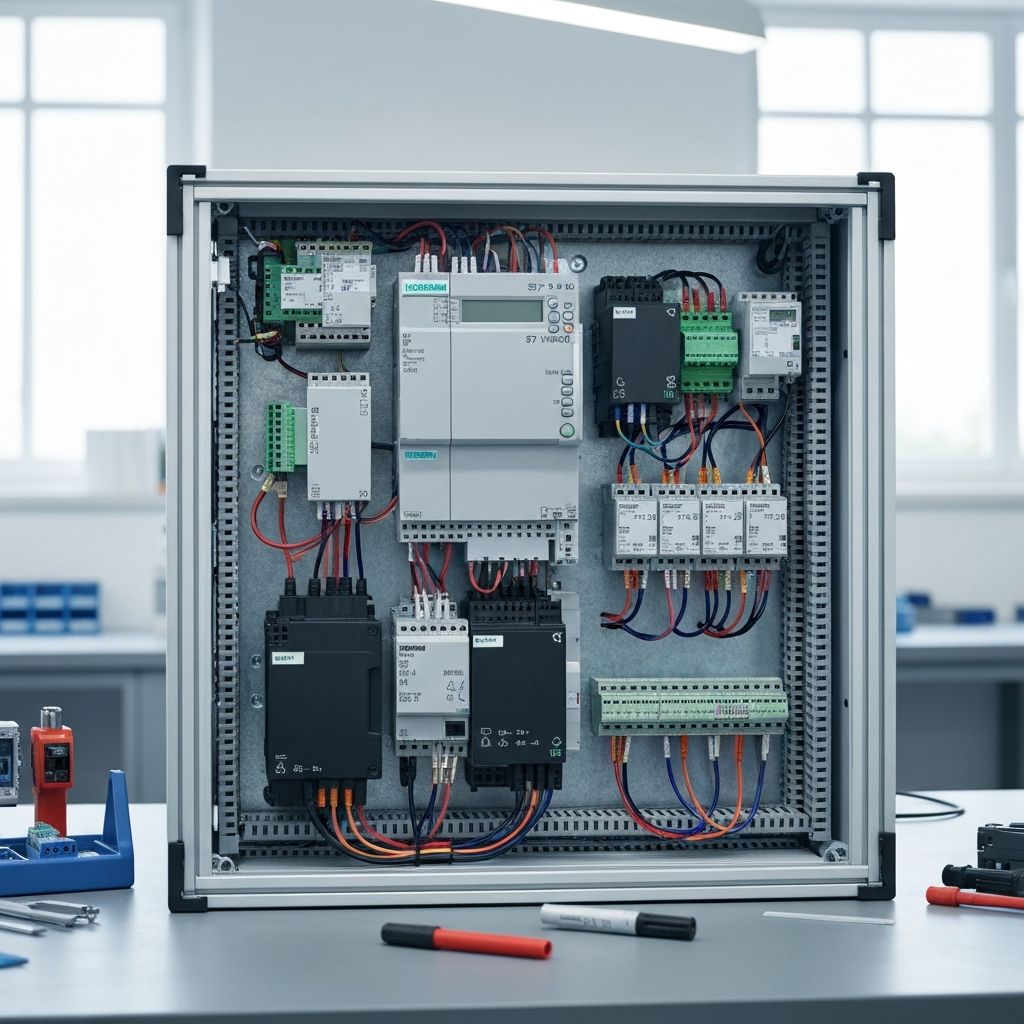

Czym jest szafa sterownicza PLC i dlaczego jest sercem automatyki?
Szafa sterownicza to obudowana instalacja elektryczna zawierająca wszystkie elementy niezbędne do sterowania maszyną lub procesem technologicznym. Wewnątrz znajdziesz sterownik PLC z modułami I/O, falowniki lub softstartery do napędów, aparaturę zabezpieczającą (wyłączniki, bezpieczniki, przekaźniki), elementy bezpieczeństwa funkcjonalnego oraz zasilacze, panele HMI i magistralę komunikacyjną.
Dobrze zaprojektowana szafa sterownicza decyduje o niezawodności całej linii produkcyjnej. Jej błędny projekt lub niestaranna budowa kosztuje wielokrotnie więcej w postaci przestojów, trudnych diagnoz i kosztownych napraw niż inwestycja w rzetelną realizację od początku.
W Acore realizujemy kompletne szafy sterownicze – od analizy wymagań technologicznych przez projekt elektryczny w EPLAN, dobór i zakup komponentów, montaż i okablowanie, po programowanie PLC w TIA Portal lub Studio 5000, uruchomienie na obiekcie i szkolenie obsługi. Dostarczamy pełną dokumentację techniczną i deklarację zgodności CE.
150+
Zrealizowanych szaf
24 mies.
Gwarancji
100%
Zgodność CE
15 lat
Doświadczenia
Jak realizujemy budowę szafy sterowniczej? – 7 etapów
Analiza wymagań technologicznych
Zaczynamy od szczegółowej rozmowy z klientem. Rozumiemy proces technologiczny, który ma obsługiwać szafa, wymagania produkcyjne i środowiskowe.
- Opis procesu: co ma sterować szafa, jakie napędy, czujniki, wykonawce
- Liczba wejść i wyjść cyfrowych oraz analogowych
- Wymagania komunikacyjne: PROFINET, EtherNet/IP, Modbus, OPC UA
- Warunki środowiskowe: temperatura, IP67/IP65, strefa zagrożenia wybuchem (ATEX)
- Wymagania bezpieczeństwa: kategoria PLd/PLe, SIL 2/3, strefa bezpieczeństwa
- Budżet i czas realizacji
Projekt elektryczny w EPLAN
Tworzymy kompletną dokumentację elektryczną przed zakupem jakiegokolwiek komponentu. Projekt jest podstawą wyceny i niezawodnej realizacji.
- Schemat obwodów zasilania (Power Plan) – rozdzielnia, zabezpieczenia
- Schemat obwodów sterowania – PLC, I/O, komunikacja, HMI
- Rozmieszczenie aparatury w szafie (Layout) z zachowaniem stref cieplnych
- Lista kabli, zestawienie materiałów (BOM), lista zacisków
- Dokumentacja zgodna z PN-EN 61439, IEC 60364
Dobór i zakup komponentów
Dobieramy komponenty zoptymalizowane pod kątem wymagań projektu, dostępności części zamiennych i TCO (całkowity koszt posiadania).
- Sterownik PLC: Siemens S7-1200/1500, Allen-Bradley, Mitsubishi, Beckhoff, Codesys
- Falowniki: Siemens SINAMICS, ABB, Danfoss, SEW-Eurodrive, Lenze
- Aparatura: Schneider Electric, Eaton, ABB, Siemens
- Bezpieczeństwo funkcjonalne: Pilz, SICK, Schmersal – zgodnie z ISO 13849
- Obudowy szaf: Rittal, Eldon, Zpas – dobrane do IP i wymiarów
- Panel HMI: Siemens, Weintek, Beijer, EXOR

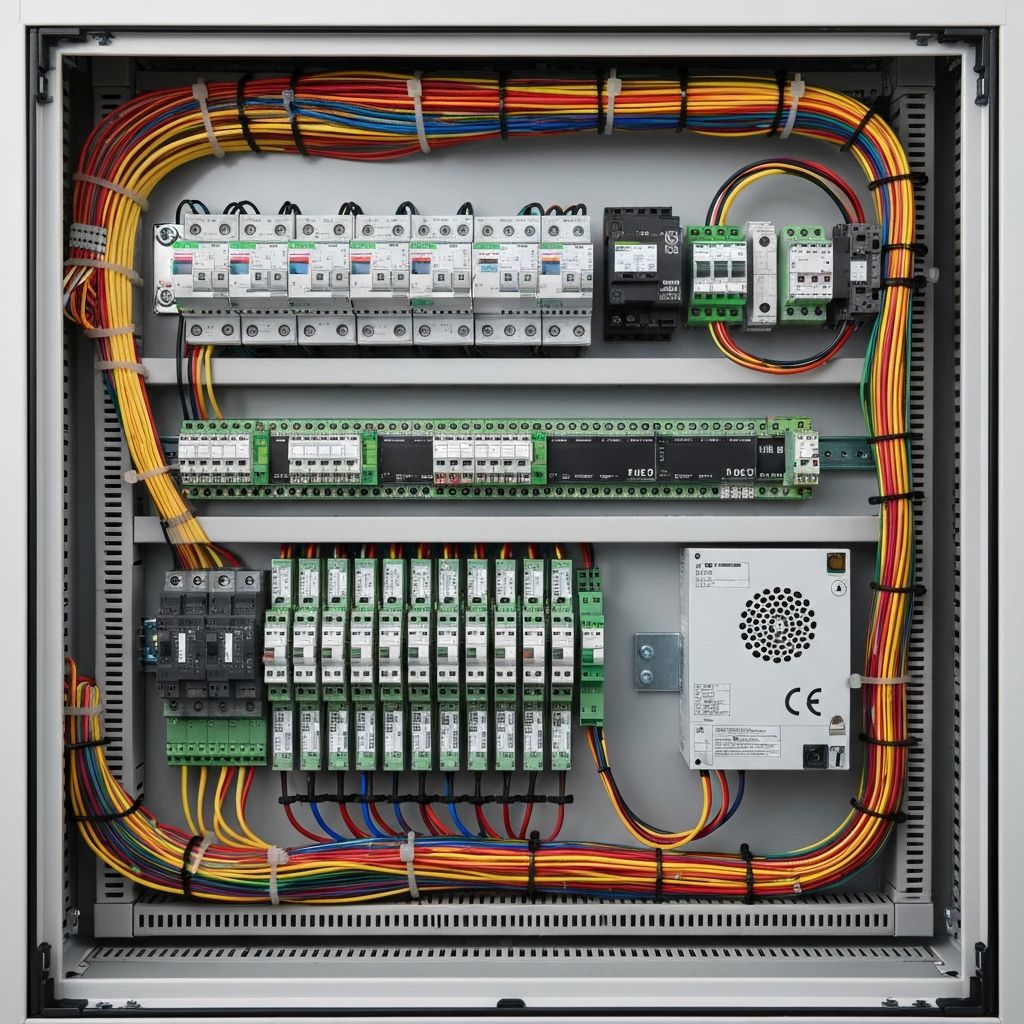

Montaż mechaniczny i elektryczny
Budujemy szafę w naszym warsztacie. Każdy przewód jest oznaczony, zaciśnięty ferrulami i prowadzony w korytkach zgodnie z dokumentacją.
- Montaż płyt montażowych, szyn DIN i korytek kablowych
- Montaż aparatury zgodnie z Layout – z zachowaniem stref cieplnych i odstępów
- Prowadzenie i przekroje przewodów zgodne z normą IEC 60364
- Zaciskanie i oznaczanie każdego przewodu ferrulami z numerami
- Uziemienie i ekranowanie zgodnie z wymaganiami EMC
- Wewnętrzna kontrola jakości przed testami
Testy fabryczne w warsztacie (FAT)
Przed wyjazdem do klienta szafa przechodzi rygorystyczne testy w naszym warsztacie. Sprawdzamy każdy obwód i każdą funkcję.
- Pomiary rezystancji izolacji (1 000 V DC) wszystkich obwodów
- Weryfikacja ciągłości przewodów i zacisków wg dokumentacji
- Test funkcjonalny: symulacja wejść/wyjść, test komunikacji
- Test systemu bezpieczeństwa: czas reakcji, redundancja
- Protokoły testów FAT dołączane do dokumentacji powykonawczej
Programowanie PLC, HMI i konfiguracja sieci
Piszemy oprogramowanie PLC realizujące wymagania technologiczne. Wizualizacja HMI umożliwia operatorowi pełną kontrolę procesu.
- Programowanie PLC: Siemens TIA Portal (LAD, FBD, SCL), RS Logix 5000, GX Works3
- Programowanie bezpieczeństwa: F-CPU (Siemens), Safety Controller (AB/Omron)
- Wizualizacja HMI: WinCC, FactoryTalk, EasyBuilder, Codesys VisuPlus
- Konfiguracja sieci: PROFINET, EtherNet/IP, Modbus TCP, OPC UA
- Integracja z systemem SCADA/MES klienta
- Dokumentacja programu: lista zmiennych, komentarze, instrukcja
Uruchomienie, odbiór i szkolenie
Wyjeżdżamy do klienta, podłączamy szafę do maszyny lub linii i prowadzimy rozruch. Szkolimy obsługę i serwis.
- Podłączenie szafy do maszyny/instalacji i sprawdzenie przyłączy
- Uruchomienie napędów i testowanie poszczególnych obwodów
- Rozruch technologiczny – praca na wolnych prędkościach, a następnie produkcyjnych
- Odbiór techniczny z udziałem klienta i podpisanie protokołu
- Szkolenie operatorów i służb utrzymania ruchu (UR)
- Przekazanie dokumentacji powykonawczej i kopii programu PLC
Komponenty stosowane w naszych szafach sterowniczych
Dobieramy komponenty od sprawdzonych producentów z uwzględnieniem dostępności części zamiennych, wsparcia technicznego i wymagań klienta. Nie jesteśmy związani z żadnym dostawcą – wybieramy to, co jest najlepsze dla danego projektu.
| Kategoria | Producenci | Typowe modele |
|---|---|---|
| Sterowniki PLC | Siemens, Allen-Bradley, Mitsubishi, Omron, Beckhoff, Schneider | S7-1200, S7-1500, ControlLogix, FX5U, CX-One |
| Falowniki VFD | Siemens, ABB, Danfoss, SEW-Eurodrive, Lenze, Delta | SINAMICS G120, ACS580, VLT FC302, MOVITRAC |
| Serwonapędy | Siemens, Fanuc, Mitsubishi, Bosch Rexroth, Yaskawa | SINAMICS S120, αi series, MR-J4, IndraDrive |
| Aparatura zabezpieczająca | Schneider Electric, Eaton, ABB, Siemens | PowerPact, PKZM0, Tmax XT, 3RV2 |
| Bezpieczeństwo funkcjonalne | Pilz, SICK, Schmersal, Wieland, Siemens | PNOZ X, PLd/PLe, SIRIUS 3SK |
| Panele HMI | Siemens, Weintek, Beijer, EXOR, Maple | KTP700 Comfort, cMT3151, X2, UniOP |
| Obudowy szaf | Rittal, Eldon, Zpas, Schneider | AE, TS8, WZ, NSYS – IP54/IP65 |
| Zasilacze | Phoenix Contact, Weidmuller, Siemens, Meanwell | QUINT4, PRO, SITOP PSU300M |
Normy i wymagania prawne – budujemy zgodnie z przepisami
Każda szafa sterownicza wprowadzana na rynek europejski musi spełniać wymagania dyrektyw UE. Nieprzestrzeganie tych wymagań grozi odmową dopuszczenia maszyny do eksploatacji, odpowiedzialnością prawną w razie wypadku i koniecznością kosztownych przeróbek.
PN-EN 61439
Rozdzielnice niskonapięciowe – wymagania ogólne i wymagania dotyczące gotowych zestawów rozdzielczych. Norma obligatoryjna dla szaf i rozdzielnic.
Dyrektywa maszynowa 2006/42/WE
Szafa będąca częścią maszyny wymaga deklaracji zgodności CE. Dokumentujemy i wystawiamy deklarację zgodności.
ISO 13849 / IEC 62061
Bezpieczeństwo maszyn – systemy sterowania związane z bezpieczeństwem. Projektujemy układy spełniające PLd/PLe lub SIL 2/3.
IEC 60364 / PN-HD 60364
Instalacje elektryczne niskiego napięcia – wymagania dotyczące przekrojów przewodów, zabezpieczeń, uziemienia i ekranowania.
Dyrektywa ATEX (opcja)
Dla szaf pracujących w strefach zagrożenia wybuchem realizujemy rozwiązania zgodne z dyrektywą ATEX 2014/34/UE.
Kompletna dokumentacja CE
Dostarczamy: schematy elektryczne, listę zastosowanych norm, ocenę ryzyka, deklarację zgodności CE, instrukcję obsługi.
Ile kosztuje budowa szafy sterowniczej? – orientacyjne ceny
Cena szafy sterowniczej zależy od złożoności projektu, liczby komponentów i zakresu programowania. Poniżej orientacyjne przedziały cenowe. Bezpłatna wycena po opisaniu projektu: +48 504 511 170.
Szafa podstawowa
8–25 tys. zł
netto, orientacyjnie
Prosta szafa sterowania z PLC, kilkoma napędami i podstawową wizualizacją. Np. sterowanie pompy, wentylacji, przenośnika.
- PLC Siemens S7-1200 lub równoważny
- Do 3 falowników lub softstarterów
- Panel HMI 7"
- Projekt elektryczny EPLAN
- Programowanie PLC + HMI
- Dokumentacja i deklaracja CE
Szafa średniej złożoności
25–80 tys. zł
netto, orientacyjnie
Szafa dla maszyny lub stacji roboczej z serwonapędami, systemem bezpieczeństwa i komunikacją sieciową.
- PLC Siemens S7-1500 lub równoważny
- Falowniki i serwonapędy
- System bezpieczeństwa PLd/PLe
- PROFINET / EtherNet/IP
- Panel HMI 10–15"
- Uruchomienie u klienta i szkolenie
Kompleksowy system
80–500+ tys. zł
netto, orientacyjnie
Pełna automatyzacja linii produkcyjnej: wiele szaf, SCADA, integracja z MES/ERP, roboty, systemy wizji.
- Wiele szaf sterowniczych
- System SCADA / MES
- Integracja z ERP klienta
- Redundancja i wysoka dostępność
- Szkolenia dla działu UR
- Kontrakt SLA i wsparcie zdalne
Dlaczego Acore? – co wyróżnia nasze szafy sterownicze
Wieloplatformowość
Pracujemy ze wszystkimi głównymi platformami PLC: Siemens, Allen-Bradley (Rockwell), Mitsubishi, Omron, Beckhoff, Schneider. Nie jesteśmy zależni od jednego dostawcy.
Pełny zakres usługi
Jeden kontrahent od analizy po uruchomienie – nie zlecamy podwykonawcom kluczowych etapów. Eliminuje to problemy z odpowiedzialnością i skróca czas realizacji.
Projekt w EPLAN
Każda szafa ma pełną dokumentację elektryczną w EPLAN P8. To niezbędne do sprawnej eksploatacji, rozbudowy i serwisu w przyszłości.
Serwis i wsparcie po uruchomieniu
Oferujemy kontrakty serwisowe SLA, zdalny dostęp przez bezpieczne VPN oraz szkolenia dla obsługi i służb UR.
Baza serwisowa – szybkie interwencje
Siedziba w Knurowie (Gliwice) pozwala nam dotrzeć do klienta na Śląsku w ciągu 1–2 godzin. Dla pilnych awarii dostępni 24/7.
Gwarancja 24 miesiące
Wszystkie nasze szafy objęte są 24-miesięczną gwarancją na wykonanie i zamontowane komponenty. Dostarczamy certyfikaty i deklaracje CE.
Dla kogo budujemy szafy sterownicze? – typowe zastosowania
Linie montażowe i pakowania
Sterowanie przenośnikami, robotami, stacjami roboczymi.
Obróbka skrawaniem CNC
Szafy retrofit CNC: wymiana sterowania tokarek, frezarek, centrów obróbczych.
Sprężarkownie i HVAC
Sterowanie kompresorów śrubowych, wentylacji, klimatyzacji przemysłowej.
Wózki widłowe i AGV
Sterowanie pojazdów autonomicznych, stacje ładowania, systemy bezpieczeństwa.
Oczyszczalnie i uzdatnianie wody
Sterowanie pompami, aeracją, chlorowaniem. Często z wymogami ATEX.
Magazyny i logistyka
Sterowanie regałami automatycznymi ASRS, sorterami, przenośnikami rolkowymi.
Energetyka i fotowoltaika
Szafy pomiarowe, sterowniki farmy PV, systemy zarządzania energią.
Spawalnie i lakiernie
Szafy z ATEX lub ze zwiększoną odpornością na dym i substancje chemiczne.
Żurawia, dźwigi, podesty
Sterowanie mechanizmów dźwignicowych z systemem bezpieczeństwa PLd.
Najczęstsze pytania o budowę szafy sterowniczej
Q.Ile kosztuje budowa szafy sterowniczej PLC?
Orientacyjne ceny: szafa prosta – 8 000–25 000 zł, szafa średniej złożoności – 25 000–80 000 zł, kompleksowy system dla linii – 80 000–500 000 zł i więcej. Cena zależy od liczby komponentów, zakresu programowania i wymagań bezpieczeństwa. Bezpłatna wycena po opisaniu projektu – zadzwoń pod +48 504 511 170.
Q.Jak długo trwa budowa szafy sterowniczej?
Prosta szafa: 2–4 tygodnie od zakupu komponentów. Szafa ze złożonym programowaniem: 4–8 tygodni. Kompleksowy system automatyki linii produkcyjnej: 8–16 tygodni. Czas uruchomienia i szkoleń zależy od dostępności maszyny/linii u klienta.
Q.Czy dostarczacie deklarację zgodności CE i dokumentację?
Tak – zawsze. Do każdej szafy dołączamy: schematy elektryczne EPLAN, kopię programu PLC z dokumentacją (lista zmiennych, komentarze), protokoły testów FAT, instrukcję obsługi i konserwacji, deklarację zgodności CE, ocenę ryzyka (jeśli wymagana).
Q.Czy możecie zmodernizować istniejącą szafę zamiast budować nową?
Tak. Często modernizacja jest bardziej opłacalna. Wymieniamy sterownik PLC (np. legacy na S7-1500), dodajemy moduły I/O, aktualizujemy oprogramowanie, wymieniamy panel HMI lub dodajemy system bezpieczeństwa. Oceniamy, co warto zachować, a co wymienić.
Q.Czy oferujecie wsparcie po uruchomieniu i kontrakt serwisowy?
Tak. Oferujemy 24-miesięczną gwarancję, kontrakty SLA z deklarowanym czasem reakcji (2h, 4h lub NBD), zdalny dostęp diagnostyczny przez bezpieczne VPN, szkolenia dla personelu UR oraz hotline techniczny w godzinach roboczych.
