Naprawa sterowników paleciaków Still i Jungheinrich – EXV, EXH, ECU, EJE, ERE, EJC, ECE i serwis w całej Polsce

Serwis paleciaków Still i Jungheinrich – ACORE

Sterowniki jazdy, dyszel, CAN – cała Polska

Paleciaki Still i Jungheinrich – dlaczego sterownik jazdy to najczęstszy punkt awarii

Still i Jungheinrich to dwie marki, które w polskich magazynach, hurtowniach, centrach logistycznych i zakładach produkcyjnych spotyka się najczęściej obok Linde. Elektryczne wózki paletowe obu producentów pracują w trybie ciągłego start–stop, często na kilka zmian, w chłodni, na rampach i w zapylonych halach. Mechanika jest wytrzymała, natomiast przez sterownik jazdy przepływają prądy rzędu kilkuset amperów, więc to on, obok dyszla i stycznika, zużywa się najszybciej.

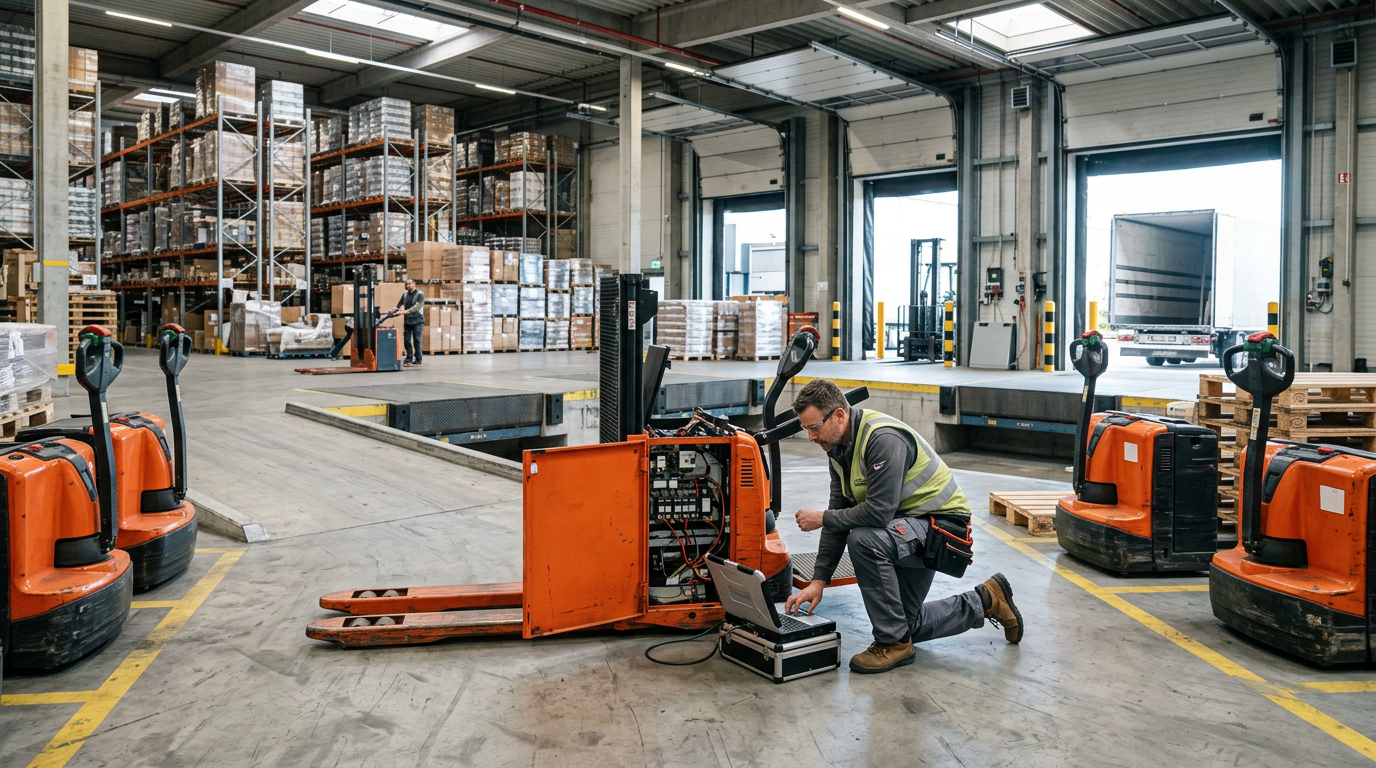

Typowy scenariusz jest zawsze podobny: paleciak stoi na rampie, wyświetlacz się świeci, ale wózek nie reaguje na manetkę albo zatrzymuje się po kilku minutach z błędem trakcji. Dla magazynu godzina przestoju to opóźnione wysyłki, a nowy moduł od dystrybutora oznacza zwykle wysoki koszt i czas oczekiwania. W takiej sytuacji naprawa komponentowa sterownika paleciaka jest najczęściej najszybszą i najbardziej opłacalną drogą powrotu do pracy.

Jakie paleciaki Still naprawiamy

Poniżej rodziny wózków Still, których elektronikę obsługujemy. Dokładną konfigurację sterownika ustalamy po numerze seryjnym wózka i oznaczeniach z tabliczki modułu, ponieważ nawet w obrębie jednej serii spotyka się różne generacje elektroniki. W wózkach Still często stosowane są sterowniki Zapi zintegrowane z systemem CAN producenta.

Jakie paleciaki Jungheinrich naprawiamy

Jungheinrich ma bardzo szeroką gamę wózków paletowych – od lekkich EJE 112 po wózki z platformą i wózki rozładunkowe ERE oraz ECE. W części z nich występuje sterownik jazdy TAK4814I. Zestawienie jego numerów części (m.in. 50460982, 50441218, 50455443) znajdziesz w artykule naprawa sterownika Jungheinrich TAK4814.

Diagnostyka – SST w Still i Judit 4 w Jungheinrich

Obie marki mają własne narzędzia serwisowe, które pozwalają odczytać kody błędów, historię zdarzeń i parametry pracy na żywo. To one decydują, czy usterka leży w sterowniku, czy w komponentach zewnętrznych.

Objawy awarii paleciaka i ich najczęstsze przyczyny

Poniższa tabela pomaga wstępnie ocenić, czy problem leży w instalacji (akumulator, ładowarka, bezpieczniki, okablowanie), w komponentach zewnętrznych (dyszel, silnik, kierownica), czy w samym sterowniku.

Przykładowe kody błędów Still i Jungheinrich

Znaczenie kodu zależy od modelu, generacji sterownika i numeru seryjnego wózka – nie ma jednej uniwersalnej listy dla wszystkich paleciaków. Poniższe przykłady służą wyłącznie do wstępnej orientacji, a ostateczną diagnozę stawia się po odczycie w SST lub Judit 4 i sprawdzeniu dokumentacji danego wózka.

Kolejność diagnostyki, którą stosujemy

1. Akumulator i zasilanie – napięcie bez obciążenia i pod obciążeniem, bezpiecznik główny, zaciski, wyłącznik awaryjny.
2. Komunikacja CAN – pomiar rezystancji magistrali (ok. 60 Ω między CAN-H i CAN-L), sprawdzenie, który węzeł nie odpowiada.
3. Komponenty zewnętrzne – dyszel, czujnik kierownicy, silnik trakcyjny z enkoderem, hamulec elektromagnetyczny.

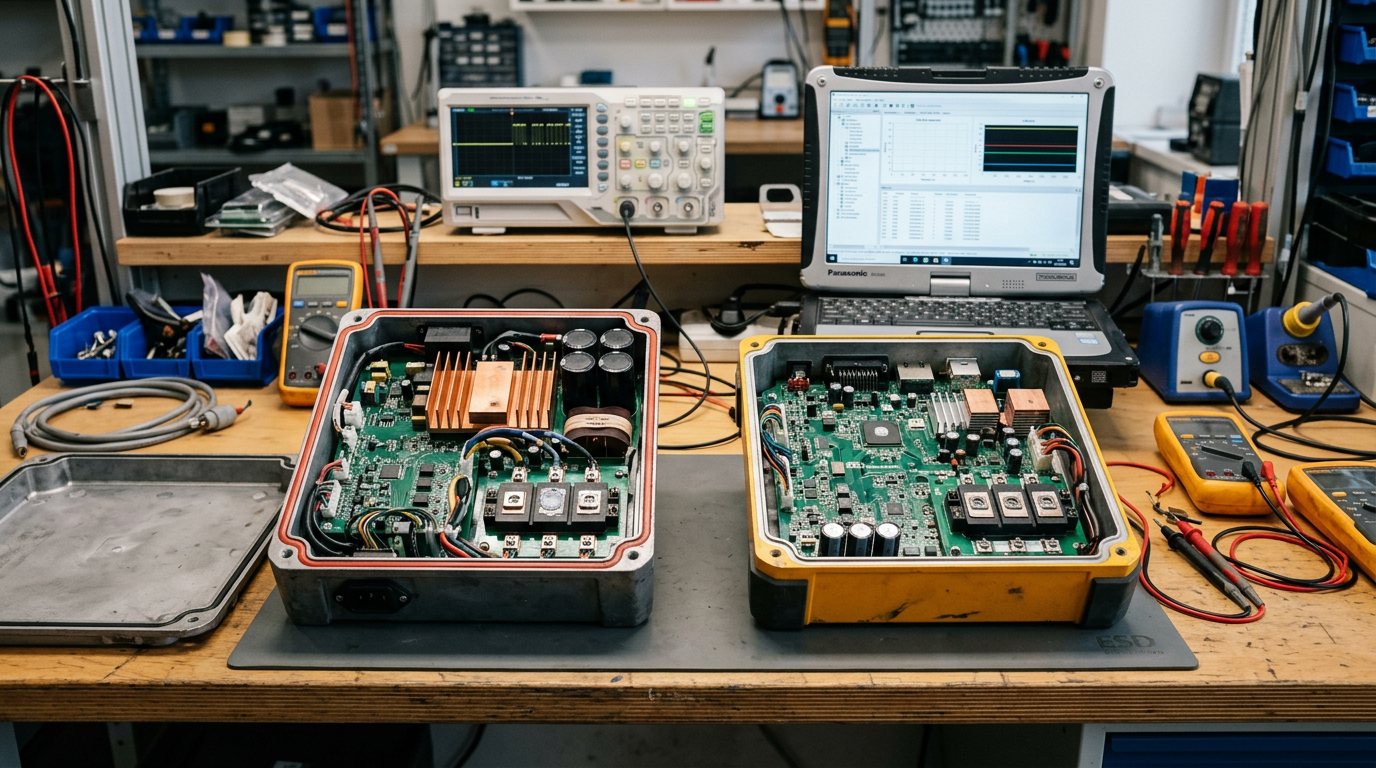

4. Sterownik na stole – pomiary zasilaczy, stopnia mocy, sterowania bramek, karty logicznej i wejść.
5. Test pod obciążeniem – praca z silnikiem, kontrola przebiegów i temperatur.

Najczęstsze awarie elektroniki paleciaków Still i Jungheinrich

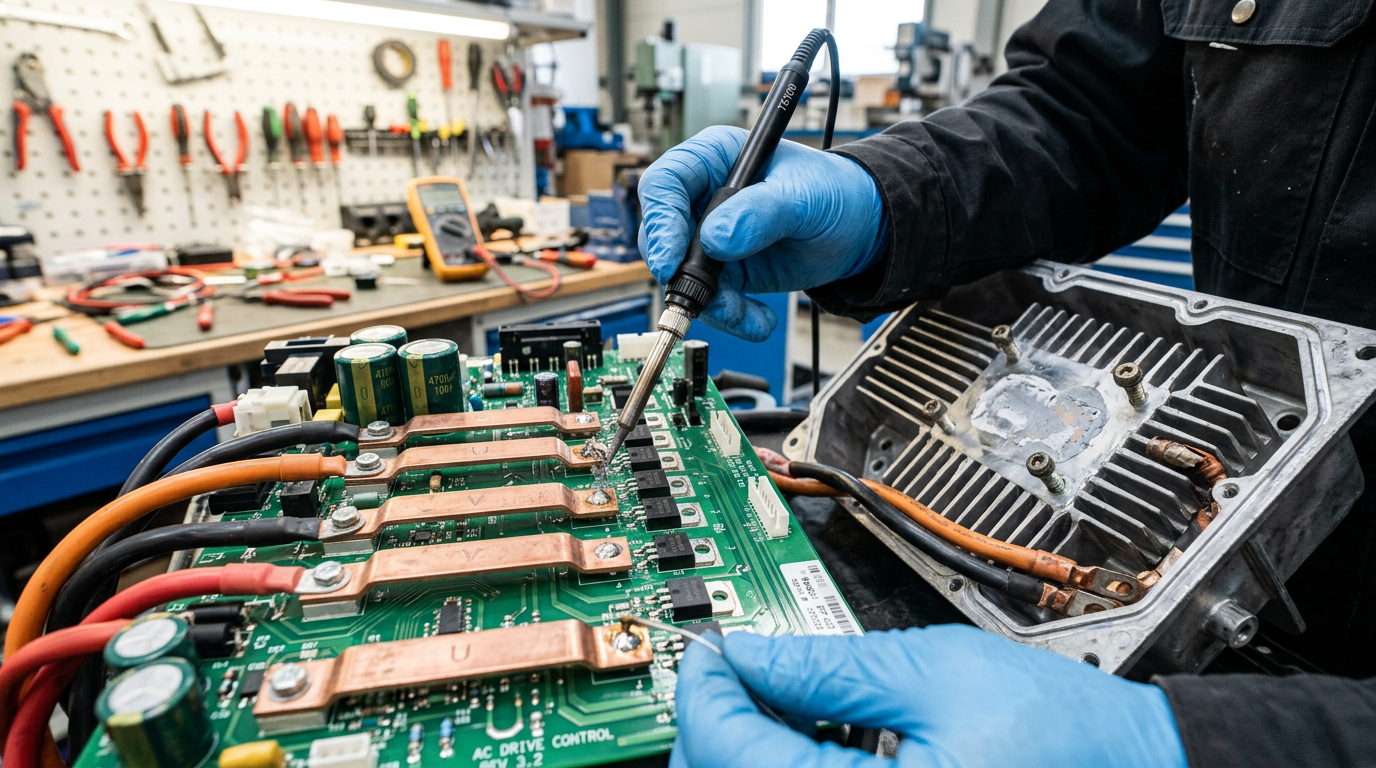

Uszkodzony stopień mocy – IGBT i MOSFET

Przeciążenie, przegrzanie lub uszkodzony kondensator potrafią przebić jeden z tranzystorów mocy, a to często pociąga kolejne. Przy naprawie wymieniamy nie tylko uszkodzone elementy, ale też sprawdzamy sterowniki bramek, rezystory bramkowe i szyny miedziane, żeby uniknąć szybkiej powtórki awarii.

Wyschnięte kondensatory obwodu pośredniego

Kondensatory elektrolityczne tracą pojemność z wiekiem i pod wpływem temperatury. Objawia się to spadkiem mocy, szarpaniem podczas przyspieszania i błędami napięcia. Wymieniamy je na elementy o parametrach równych lub lepszych od oryginału.

Styczniki i układ ładowania wstępnego

Stycznik główny jest elementem eksploatacyjnym – styki ulegają wypaleniu. Gdy wózek nie rusza i słychać tylko kliknięcie, sprawdzamy stycznik, rezystor ładowania wstępnego i obwód cewki. Często wystarczy wymiana zużytych elementów, a sterownik pozostaje nienaruszony.

Dyszel – potencjometr, czujnik Halla, krańcówki

Dyszel jest najbardziej narażoną częścią paleciaka: uderzenia, wilgoć i intensywna eksploatacja zużywają potencjometr lub czujnik Halla oraz mikroprzełączniki. Objaw to brak reakcji na manetkę, jazda tylko w jedną stronę lub samoistne ruszanie.

Komunikacja CAN i terminatory

Przerwana wiązka, skorodowane złącze albo uszkodzony transceiver w jednym z modułów potrafią zatrzymać cały wózek. Pomiar rezystancji magistrali i sprawdzenie, który węzeł milczy, to pierwsze kroki przy błędach CAN.

Silnik trakcyjny, enkoder i hamulec

Sterownik nie zawsze jest winowajcą. Uszkodzony enkoder, zużyte łożyska lub niewłaściwie działający hamulec elektromagnetyczny potrafią imitować awarię elektroniki, dlatego diagnostykę prowadzimy całościowo, od silnika po dyszel.

Hydraulika w paleciakach Jungheinrich

W wózkach z elektroniczną pompą hydrauliczną błędy z grupy 01 (np. 01 180, 01 153) wymagają osobnego podejścia. Opisaliśmy je w artykule Jungheinrich błąd 01 180 / 01 153 – pompa hydrauliczna i emulator ACORE.

Jak wygląda naprawa sterownika paleciaka w ACORE

1. Zgłoszenie – telefon lub e-mail z modelem wózka, numerem części sterownika i kodem błędu.
2. Odbiór – wysyłka kurierem z dowolnego miasta w Polsce lub dostarczenie osobiste do Knurowa.
3. Bezpłatna diagnostyka – pomiary zasilaczy, stopnia mocy, sterowania i komunikacji.
4. Wycena indywidualna – przesyłamy zakres prac do akceptacji, bez ukrytych kosztów.
5. Naprawa komponentowa – wymiana uszkodzonych elementów i profilaktyczna wymiana zużytych podzespołów.

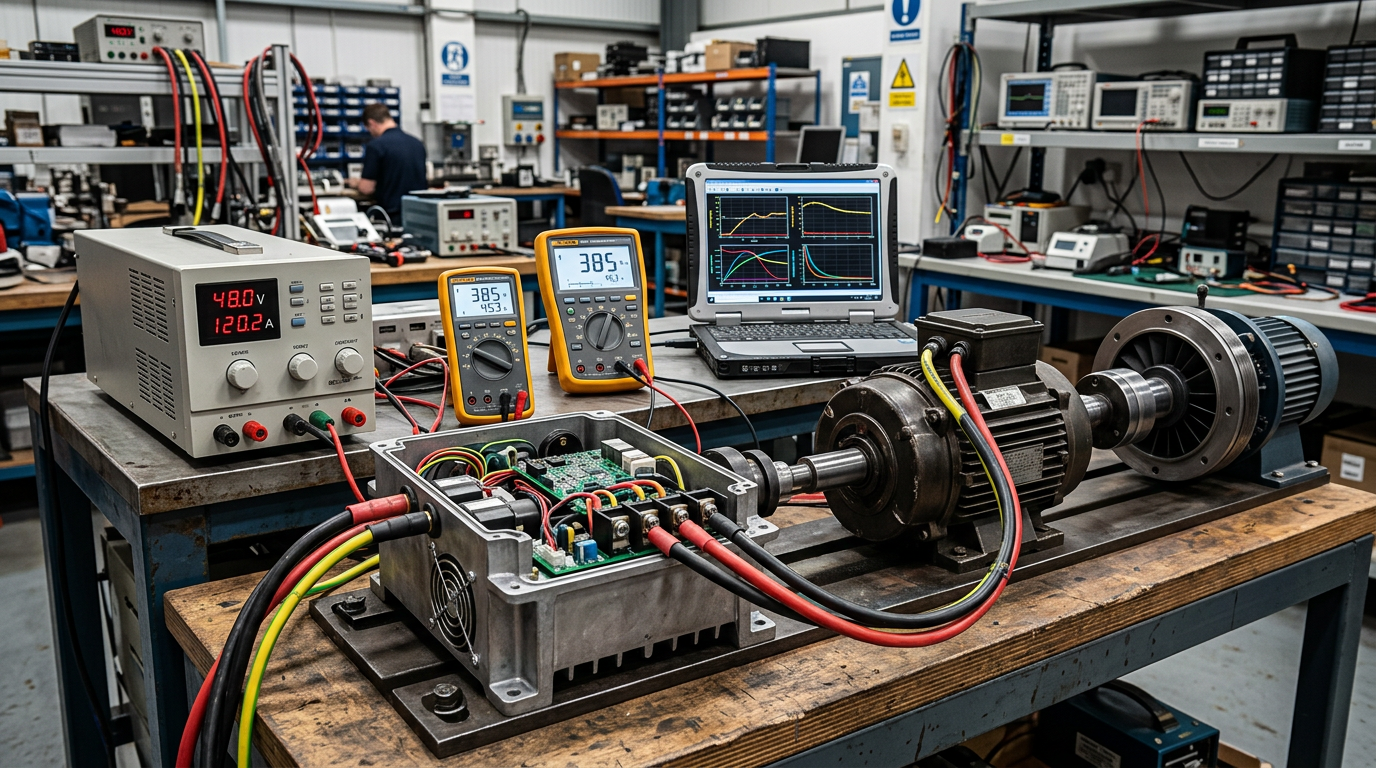

6. Test pod obciążeniem – praca z silnikiem na stanowisku, kontrola temperatur i przebiegów.
7. Wysyłka z 6-miesięczną gwarancją i opisem wykonanych prac.

Jak spakować sterownik do wysyłki

Sterownik odłączamy od wózka po wyłączeniu akumulatora, zaznaczamy położenie przewodów (zdjęcie przed odłączeniem), pakujemy do sztywnego kartonu z wypełnieniem i dołączamy kartkę z danymi kontaktowymi oraz opisem usterki. Nie wysyłamy sterownika w luźnej torbie – szyny miedziane i zaciski łatwo uszkodzić w transporcie.

Naprawa paleciaków Still i Jungheinrich – miasta w całej Polsce

Obsługujemy magazyny, centra logistyczne i zakłady produkcyjne z każdego województwa: mazowieckiego, małopolskiego, dolnośląskiego, wielkopolskiego, pomorskiego, łódzkiego, zachodniopomorskiego, lubelskiego, podkarpackiego, kujawsko-pomorskiego, opolskiego, świętokrzyskiego, podlaskiego, warmińsko-mazurskiego, lubuskiego i śląskiego. Na Śląsku oferujemy także dojazd do zakładu w dni robocze.

Najczęściej zgłaszają się klienci szukający: naprawa sterownika paleciaka Still Warszawa, serwis Jungheinrich EJE Kraków, naprawa paleciaka elektrycznego Wrocław, naprawa elektroniki Still Poznań, serwis sterowników Jungheinrich Gdańsk, naprawa paleciaka Łódź, serwis wózków paletowych Katowice i naprawa sterowników wózków paletowych Szczecin.

Dla kogo naprawiamy elektronikę paleciaków

Nasi klienci to hurtownie i centra dystrybucyjne, sieci handlowe, producenci żywności i napojów, firmy transportowe i spedycyjne, zakłady przemysłowe oraz serwisy wózków widłowych, które zlecają nam naprawę elektroniki jako wyspecjalizowanemu podwykonawcy. Jeśli prowadzisz serwis mechaniczny i szukasz partnera do naprawy sterowników, skontaktuj się z nami – ustalimy zasady współpracy przy zleceniach cyklicznych.

FAQ – naprawa sterowników paleciaków Still i Jungheinrich
