Sterowniki Zapi to jedne z najbardziej rozpowszechnionych kontrolerów napędów AC w elektrycznych wózkach widłowych na świecie. Włoska firma Zapi S.p.A. dostarcza swoje moduły do największych producentów – Still, Jungheinrich, Crown, Caterpillar, Mitsubishi, Nissan, TCM, Heli i EP. Szacuje się, że ponad 40% wszystkich elektrycznych wózków widłowych w Polsce jeździ na sterownikach Zapi. Awaria sterownika Zapi oznacza natychmiastowy przestój i straty produkcyjne sięgające kilkuset złotych na godzinę.
Nowy sterownik Zapi ACO3 lub AC2 w autoryzowanym serwisie kosztuje od 3 000 do 8 000 zł, a czas oczekiwania na część oryginalną to często 2–6 tygodni. Tymczasem profesjonalna naprawa komponentowa w ACORE kosztuje od 699 zł do 2 500 zł i jest realizowana w ciągu 3–7 dni roboczych. W ponad 90% przypadków naprawa jest możliwa i objęta gwarancją 12 miesięcy.
W tym artykule znajdziesz kompletną wiedzę o sterownikach Zapi: modele, kody alarmów, przyczyny awarii, metody diagnostyki oraz cennik napraw. Artykuł adresowany jest zarówno do techników serwisowych jak i kierowników logistyki, którzy szukają szybkiej i ekonomicznej alternatywy dla zakupu nowego sterownika.
Czym jest sterownik Zapi i jak działa?
Sterownik Zapi to elektroniczny moduł sterujący silnikami trakcyjnymi i hydraulicznymi w elektrycznym wózku widłowym. Jego główne zadania to: konwersja stałego napięcia baterii (24V–80V DC) na trójfazowe napięcie przemienne dla silnika AC, precyzyjne sterowanie prędkością i momentem obrotowym poprzez modulację PWM, ochrona przed przeciążeniami, temperaturą i błędami logicznymi.
Sercem sterownika jest mostek IGBT (Insulated Gate Bipolar Transistor) – 6 tranzystorów mocy połączonych w topologię trójfazową. Moduły IGBT w sterownikach Zapi przetwarzają prądy od 200 A do 800 A. Sterowanie mostkiem realizuje mikroprocesor (DSP) poprzez 6 wzmacniaczy bramki (gate driverów). Komunikacja z pozostałymi układami wózka odbywa się przez magistralę CAN bus lub dedykowane wyjścia cyfrowe i analogowe.

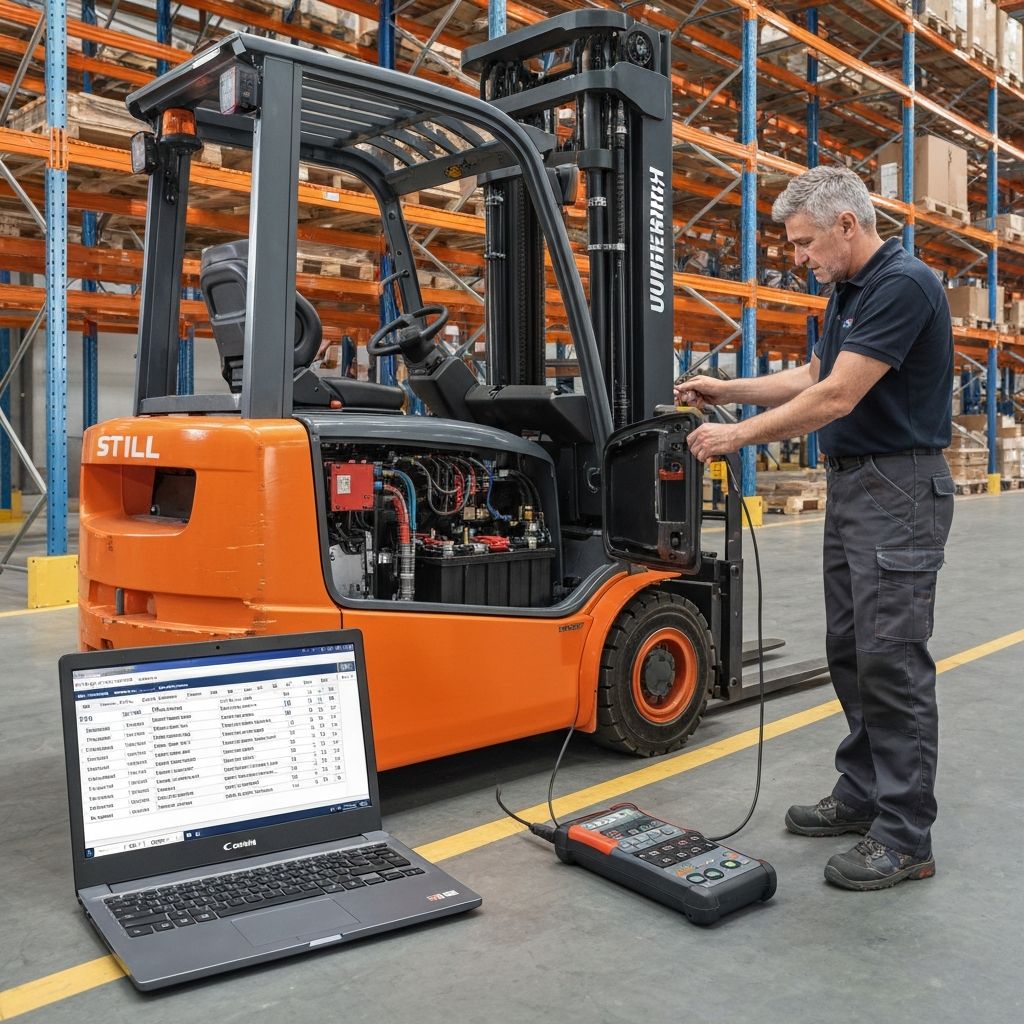

Diagnostyka sterownika możliwa jest za pomocą konsoli Zapi (ręczny programator) podłączanej do złącza RS-232/CAN na sterowniku. Konsola wyświetla listę alarmów, aktualny status wejść/wyjść, temperatury, wartości prądów i umożliwia modyfikację parametrów pracy – regulację rekuperacji, prędkości maksymalnej, rampy przyspieszenia itp.
Modele sterowników Zapi – tabela parametrów
Firma Zapi produkuje kilkanaście modeli sterowników. Najczęściej spotykane w Polsce to ACO3, AC2 i H3 w wózkach counterbalance, COMBI AC w paleciakach i urządzeniach niskiego unoszenia. Oto przegląd:
| Model Zapi | Typ | Napięcie | Prąd maks. | Zastosowanie |
|---|---|---|---|---|
| Zapi ACO3 | AC Trakcja | 24–80V | do 600A | Wózki counterbalance elektryczne |
| Zapi AC2 | AC Trakcja + pompa | 24–80V | do 500A | Wózki reach, trójkołowe |
| Zapi H3 | AC Pompa hydrauliczna | 24–80V | do 800A | Pompa główna counterbalance |
| Zapi COMBI AC | Trakcja + pompa combo | 24–48V | do 400A | Paleciaki, wózki unoszące |
| Zapi NR14N2HS | AC Trakcja 14kHz | 24–80V | do 600A | Still EGP, Caterpillar EC |
| Zapi FZ5017 | DC/AC Universal | 12–48V | do 300A | Małe wózki, platformy |
Marki wózków wyposażonych w sterowniki Zapi
Zapi stosowany jest w wózkach wielu marek jako OEM. Poniższa tabela pokazuje najczęstsze kombinacje marka–model–sterownik, które trafiają do naszego serwisu:
| Marka wózka | Modele | Sterownik Zapi |
|---|---|---|
| Still | EGP14, EGP20, RX20, RX50, R70 | Zapi ACO3 / NR14N2HS |
| Jungheinrich | EFG 215, EFG 316, EFG 425, ECE 220 | Zapi AC2 / ACO3 |
| Crown | FC 5200, SC 5700, WP 3000, SP 3500 | Zapi H3 / COMBI AC |
| Caterpillar / Mitsubishi | 2EC25, 2EC30, EC25N2 | Zapi NR14N2HS / ACO3 |
| Nissan / TCM | BX series, TX series, FBR | Zapi ACO3 / AC2 |
| Heli / EP | CPD20, CBD20, CPD30 | Zapi COMBI AC / ACO3 |
Kody alarmów Zapi – pełna tabela z przyczynami
Sterowniki Zapi wyświetlają alarmy na konsoli diagnostycznej lub przez sekwencję mrugnięć diody LED (w modelach bez wyświetlacza). Każdy alarm ma przypisany numer i skrót opisu. Oto najczęstsze alarmy spotykane w wózkach trafiających do naszego serwisu:
| Kod | Nazwa | Opis | Najczęstsza przyczyna | Skutek | Naprawa |
|---|---|---|---|---|---|
| 01 | SEAT OPEN | Żądanie jazdy przy otwartym seat switch | Uszkodzony wyłącznik siedzenia, przerwa w wiązce | Brak jazdy i hydrauliki | Sprawdzenie i wymiana wyłącznika siedzenia |
| 02 | FORW CLOSED | Zamknięty styk FORWARD przy włączeniu kluczyka | Zablokowana dźwignia jazdy, uszkodzony mikroprzełącznik | Blokada uruchomienia | Naprawa/wymiana mikroprzełącznika lub dźwigni |
| 03 | BACK CLOSED | Zamknięty styk REVERSE przy włączeniu kluczyka | Zablokowana dźwignia jazdy w kierunku wstecz | Blokada uruchomienia | Naprawa/wymiana mikroprzełącznika |
| 09 | FORW+BACK | Jednoczesna aktywacja FORWARD i REVERSE | Uszkodzona wiązka lub dźwignia jazdy | Zatrzymanie wózka | Inspekcja wiązki, wymiana mikroprzełączników |
| 46 | STBY I HIGH | Za wysoki prąd spoczynkowy mostka | Uszkodzony IGBT, przerwa rezystora shunt | Brak jazdy, ochrona mostka | Naprawa komponentowa IGBT, shunt |
| 54 | BATTERY LOW | Niskie napięcie baterii poniżej progu | Rozładowana bateria, uszkodzony BMS, korozja styków | Ograniczenie prędkości lub zatrzymanie | Sprawdzenie baterii, czyszczenie styków |
| 68 | HIGH TEMP | Przekroczona temperatura sterownika | Zanieczyszczony radiator, uszkodzony wentylator, awaria NTC | Derating mocy lub wyłączenie | Czyszczenie radiatora, wymiana wentylatora/NTC |
| 84 | CAN TIMEOUT | Brak komunikacji CAN z urządzeniem nadrzędnym | Uszkodzony CAN transceiver, przerwa w kablu CAN | Zatrzymanie wózka, brak sterowania | Naprawa transceivera CAN, inspekcja wiązki |
| 91 | LOGIC FAIL | Wewnętrzny błąd logiki sterownika | Uszkodzony mikrokontroler, flash, zasilanie 5V | Brak odpowiedzi sterownika | Naprawa BGA/flash, wymiana procesora |
| 98 | VDC SENS | Błąd czujnika napięcia szyny DC | Uszkodzony dzielnik napięcia, op-amp na płycie | Nieprawidłowy pomiar, ochrona wyłącza | Naprawa komponentowa toru pomiaru VDC |
Najczęstsze przyczyny awarii sterowników Zapi
W ciągu kilku lat działalności serwisowej zebraliśmy dane z setek naprawionych sterowników Zapi. Oto statystyczne przyczyny awarii w kolejności od najczęstszych:
Uszkodzenie IGBT (35% przypadków)
Uszkodzenie tranzystorów mocy w mostku trójfazowym. Objawia się alarmem 46 STBY I HIGH lub zupełnym brakiem jazdy. Przyczyną są przepięcia, prądy zwarciowe lub długotrwała praca w granicy temperaturowej.
Awaria gate driverów (22% przypadków)
Uszkodzenie układów sterujących bramkami IGBT. Prowadzi do niesymetrycznej pracy silnika, drgań lub zatrzymania. Wymaga naprawy komponentowej lub wymiany całej karty driver.
Korozja i wilgoć (18% przypadków)
Ekspozycja na wilgoć w mroźniach i chłodniach, mycie wózka ciśnieniową wodą lub kondensacja prowadzą do korozji złączy i padów lutowniczych. Konieczne jest czyszczenie ultradźwiękowe i lakierowanie ochronne.
Uszkodzenie transceivera CAN (12% przypadków)
Alarm 84 CAN TIMEOUT. Uszkodzenie chipów SN65HVD251 lub TJA1050 na magistrali CAN, często spowodowane przepięciami lub nieprawidłowym podłączeniem instalacji.
Awaria zasilania 15V/5V (9% przypadków)
Uszkodzenie wewnętrznego zasilacza pomocniczego. Brak napięcia 15V uniemożliwia sterowanie bramkami IGBT, brak 5V wyłącza mikrokontroler. Naprawa obejmuje wymianę przetwornic DC-DC.
Awaria pamięci / firmware (4% przypadków)
Uszkodzenie pamięci flash lub EEPROM z parametrami wózka. Sterownik nie reaguje lub wyświetla alarm 91 LOGIC FAIL. Wymaga odczytu i wgrania danych z konsoli serwisowej.
Naprawa komponentowa sterownika Zapi – jak to robimy?

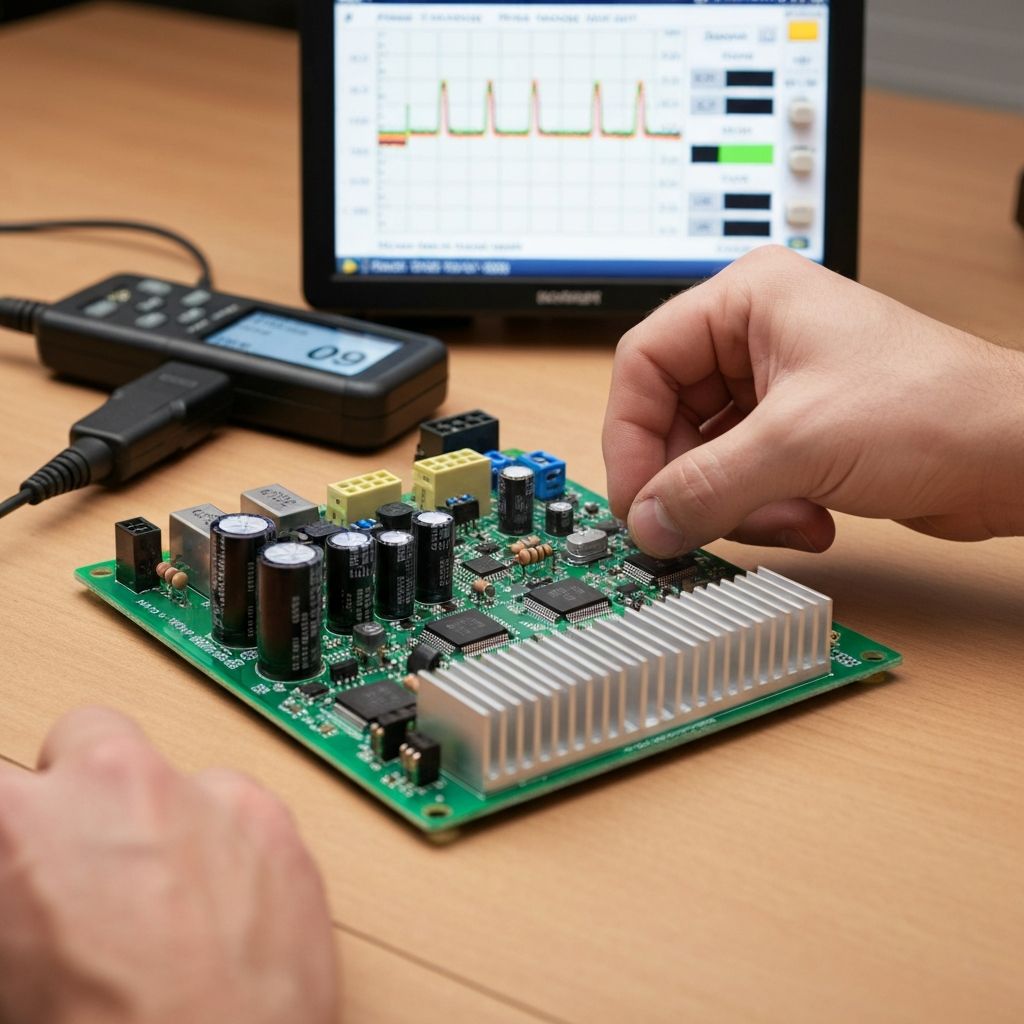

Naprawa komponentowa oznacza diagnozę i wymianę konkretnych uszkodzonych elementów elektronicznych na płycie sterownika – bez wymiany całego modułu. Jest to podejście diametralnie różne od zamiany modułu na nowy lub na zamiennik regenerowany. Naprawa komponentowa wymaga specjalistycznej wiedzy z zakresu elektroniki mocy, odpowiednich przyrządów pomiarowych i odpowiedniego wyposażenia serwisowego.
W naszym serwisie naprawa sterownika Zapi przebiega w 6 etapach:
- Przyjęcie i dokumentacja: Fotografujemy sterownik, zapisujemy numer seryjny, typ, markę i model wózka oraz opis usterki od klienta. Wystawiamy protokół przyjęcia.
- Diagnostyka wstępna: Pomiar rezystancji IGBT metodą diodową, test kondensatorów DC bus, sprawdzenie zwarć na szynach zasilania. Podłączenie do testera statycznego bez napięcia pełnego.
- Uruchomienie pod kontrolowanym zasilaniem: Sterownik zasilany przez ogranicznik prądowy (current limiter) – bezpieczne pierwsze uruchomienie. Obserwacja prądu poboru i oscylogramów PWM na wszystkich fazach.
- Identyfikacja uszkodzonych elementów: Szczegółowa analiza z użyciem oscyloskopu, generatora sygnałowego, analizatora ESR. Identyfikacja wadliwych IGBT, gate driverów, kondensatorów, chipów komunikacyjnych.
- Naprawa: Wymiana uszkodzonych komponentów. Dla modułów BGA – reflow lub reballing pod mikroskopem. Lakierowanie PCB preparatem ochronnym po naprawie.
- Testy końcowe i burn-in: Praca sterownika przez 2 godziny pod obciążeniem testowym. Monitorowanie temperatury, prądów, napięć. Dokumentacja wyników.
Programowanie i parametryzacja sterownika Zapi
Każdy sterownik Zapi ma zapisany w pamięci EEPROM zestaw parametrów dopasowanych do konkretnego modelu wózka. Parametry te kontrolują m.in.: maksymalną prędkość jazdy, rampę przyspieszenia i hamowania, poziom rekuperacji energii, punkt aktywacji seat switch, progi temperaturowe i zabezpieczające, kalibrację pedału gazu (potencjometru lub enkodera).
Do odczytu i zapisu parametrów służy konsola Zapi – przenośne urządzenie z wyświetlaczem LCD podłączane do sterownika przez złącze RS-232 lub CAN. Przy wymianie procesora lub czyszczeniu pamięci flash konieczne jest wgranie parametrów z pliku backup lub ręczne ustawienie wszystkich wartości zgodnie z dokumentacją techniczną wózka. Dysponujemy bazą parametrów dla najpopularniejszych modeli Still, Jungheinrich, Crown, Caterpillar i Nissan.
Cennik naprawy sterownika Zapi
| Usługa | Cena netto | Czas realizacji |
|---|---|---|
| Wycena / diagnoza wstępna | BEZPŁATNA | Ten sam dzień |
| Pełna diagnoza z raportem PDF | 299–499 zł | 1 dzień roboczy |
| Naprawa alarmu seat switch / sygnałów | 299–599 zł | 2–3 dni |
| Naprawa transceivera CAN | 399–799 zł | 2–4 dni |
| Naprawa zasilania 15V/5V | 499–899 zł | 2–4 dni |
| Wymiana gate driverów IGBT | 699–1 299 zł | 3–5 dni |
| Wymiana modułu IGBT (1 szt.) | 799–1 499 zł | 3–5 dni |
| Wymiana pełnego mostka IGBT (6 szt.) | 1 299–2 500 zł | 5–7 dni |
| Naprawa BGA / reflow procesora | 699–1 199 zł | 3–4 dni |
| Programowanie + parametryzacja | 199–399 zł | 1–2 dni |
| Tryb ekspresowy (dopłata) | +50% | 24–48h |
Dlaczego ACORE – 6 powodów, dla których nam ufają logistycy
Gwarancja 12 miesięcy
Na każdą naprawę komponentową. Żaden producent nowych sterowników nie daje takiej gwarancji w tej cenie.
Diagnoza bezpłatna
Wycena bez opłat – płacisz tylko gdy decydujesz się na naprawę i akceptujesz kosztorys.
Ekspres 24–48h
Tryb awaryjny dla firm z zagrożoną ciągłością produkcji. Obsługujemy klientów z całej Polski – kurier w obie strony.
Naprawa niemożliwych
Podejmujemy się napraw odrzuconych przez inne serwisy. Sprawdź nas zanim zamówisz nowy moduł za 6 000 zł.
Baza parametrów
Posiadamy bazę parametrów Zapi dla dziesiątek modeli wózków Still, Jungheinrich, Crown, Caterpillar, Nissan.
Testy pod obciążeniem
Każdy naprawiony sterownik przechodzi 2-godzinny test burn-in pod obciążeniem przed wysyłką do klienta.
Obsługiwane regiony – naprawa Zapi z wysyłką w całej Polsce
Serwis ACORE zlokalizowany jest na Śląsku, jednak dzięki szybkiej obsłudze kurierskiej naprawiamy sterowniki Zapi z całego kraju. Najczęściej obsługujemy klientów z: Katowice, Gliwice, Zabrze, Bytom, Sosnowiec, Tychy, Rybnik, Bielsko-Biała, Dąbrowa Górnicza, Częstochowa, Kraków, Wrocław, Łódź, Poznań, Warszawa, Gdańsk, Szczecin, Lublin, Rzeszów, Białystok. Kurier odbiera sterownik na wskazany adres, a po naprawie odsyłamy go niezwłocznie.
Koszt transportu kurierskiego w Polsce: od 25 zł za paczką do 5 kg. Dla nowych klientów oferujemy bezpłatny transport w obie strony przy wartości naprawy powyżej 1 000 zł netto.
FAQ – najczęstsze pytania o naprawę sterownika Zapi
Co oznacza alarm 09 w sterowniku Zapi?▾
Alarm 09 (FORW+BACK) oznacza jednoczesne aktywowanie sygnałów jazdy do przodu i do tyłu. Najczęstsza przyczyna to uszkodzony mikroprzełącznik dźwigni jazdy lub uszkodzony kabelek w wiązce. Wymaga fizycznej inspekcji obwodu sygnałowego.
Co oznacza alarm 46 STBY I HIGH w Zapi?▾
Alarm 46 (STBY I HIGH) sygnalizuje zbyt wysoki prąd spoczynkowy mostka IGBT – najczęściej uszkodzony IGBT lub przerwa w obwodzie rezystora shunt. Wymaga naprawy komponentowej płyty sterownika.
Ile kosztuje naprawa sterownika Zapi?▾
Koszt naprawy sterownika Zapi zależy od modelu i zakresu uszkodzenia. Diagnoza: od 299 zł, naprawa komponentowa: od 699 zł do 2 500 zł. Nowy sterownik Zapi ACO3 kosztuje 3 000–8 000 zł, co czyni naprawę opłacalną w ponad 90% przypadków.
Jak długo trwa naprawa sterownika Zapi?▾
Standardowy czas naprawy to 3–7 dni roboczych od otrzymania sterownika. W trybie ekspresowym (dopłata) możliwa jest naprawa w 24–48 godzin. Diagnoza wstępna wykonywana jest tego samego dnia co odbiór.
Czy po naprawie sterownika Zapi trzeba go programować?▾
Przy naprawie komponentowej (bez wymiany pamięci) parametry są zachowane. Przy wymianie procesora lub pamięci flash konieczne jest wgranie parametrów za pomocą konsoli diagnostycznej Zapi lub dedykowanego oprogramowania serwisowego.
