Ładowarka pokładowa akumulatora to jeden z najbardziej niedocenianych, a jednocześnie najbardziej krytycznych elementów zwyżki czy podnośnika nożycowego. Maszyna, która nie ładuje się prawidłowo przez noc, rano po prostu nie wyjeżdża na budowę – a każdy dzień przestoju wypożyczonego lub własnego podnośnika to realny koszt operacyjny. W praktyce serwisowej ładowarki do zwyżek i podnośników nożycowych trafiają do naprawy głównie z dwóch powodów: uszkodzenia elektroniki mocy po wielu latach intensywnej pracy, albo korozji spowodowanej wilgocią i pyłem typowym dla placu budowy, w którym te maszyny pracują. Acore specjalizuje się w diagnostyce i naprawie komponentowej ładowarek pokładowych najpopularniejszych producentów podnośników na rynku polskim i europejskim.
Producenci i modele ładowarek do zwyżek, które naprawiamy
Rynek podnośników nożycowych i teleskopowych opiera się na kilku dominujących producentach maszyn, którzy montują ładowarki pokładowe własnej marki lub od wyspecjalizowanych dostawców OEM. Poniżej zestawienie producentów i modeli, z którymi pracujemy najczęściej przy naprawie ładowarek do zwyżek i podnośników nożycowych.
| Producent | Modele / charakterystyka |
|---|---|
| JLG Industries | Ładowarki pokładowe 24V/25A do podnośników nożycowych ES i teleskopowych, m.in. moduły 0400178, 0400179, 0400236 |
| Genie (Terex) | Ładowarki pokładowe do serii GS, np. moduł 105739GT, montowane w zwyżkach i podnośnikach nożycowych |
| Skyjack | Ładowarki akumulatorów 24V stosowane w podnośnikach nożycowych serii SJ, kompatybilne z uniwersalnymi modułami JLG |
| Haulotte | Ładowarki wyższej wydajności 24V/30A (m.in. część 2901009770) do zwyżek i podestów nożycowych Compact/Optimum |
| Dingli | Ładowarki pokładowe (m.in. model DL-00003123) montowane w podnośnikach nożycowych i teleskopowych Dingli |
| Signet Systems | Ładowarki serii HB600 – jeden z najczęściej spotykanych modułów w zwyżkach amerykańskich producentów |
| Lester Electrical | Ładowarki przemysłowe akumulatorów kwasowo-ołowiowych i litowo-jonowych stosowane jako OEM w maszynach budowlanych |
| Delta-Q Technologies | Programowalne ładowarki przemysłowe z komunikacją CAN, stosowane jako zamienniki OEM w podnośnikach i wózkach |
| Zivan | Ładowarki przemysłowe wysokiej częstotliwości do akumulatorów trakcyjnych maszyn budowlanych i magazynowych |
| Fronius (Selectiva / SelectION) | Ładowarki modułowe do akumulatorów kwasowo-ołowiowych i litowo-jonowych, stosowane też w zwyżkach |
| Hawker / EnerSys (Lifetech, Life iQ) | Modułowe prostowniki ładujące o wysokiej sprawności dla akumulatorów przemysłowych |
| BSLBATT | Inteligentne ładowarki z komunikacją CAN kompatybilne z różnymi markami podnośników i wózków |
| Statpower / Iota Engineering | Przemysłowe ładowarki impulsowe stosowane jako zamienniki w starszych modelach zwyżek |
| Victron Energy | Ładowarki i przetwornice stosowane w modernizacjach układów zasilania podnośników |
| TC Charger | Ładowarki przemysłowe do akumulatorów trakcyjnych, popularne jako zamienniki uniwersalne |
| Absolyte / Exide | Producenci akumulatorów przemysłowych, dla których dopasowujemy parametry ładowania po naprawie ładowarki |
Najczęstsze usterki ładowarek pokładowych zwyżek i podnośników
Ładowarki pokładowe pracują w specyficznych, trudnych warunkach – wibracje podczas transportu maszyny, zmienne temperatury, wilgoć i pył budowlany. To sprawia, że profil awaryjności różni się od typowych ładowarek pracujących w suchych, kontrolowanych warunkach magazynowych.

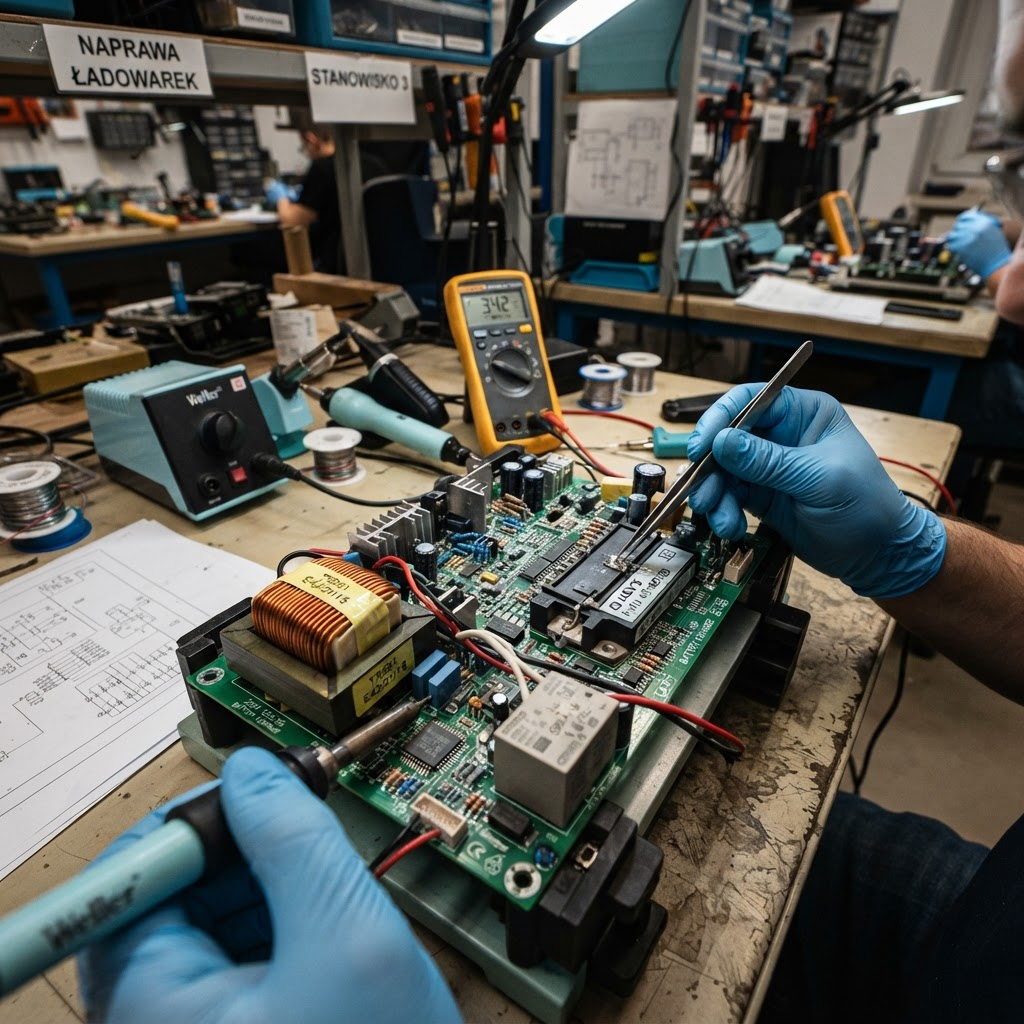

Uszkodzony moduł IGBT / MOSFET stopnia mocy
Tranzystor mocy przetwornicy ładowarki ulega uszkodzeniu przy zwarciu na wyjściu, uszkodzonym akumulatorze lub przepięciu z sieci 230V. Objaw: brak ładowania, dioda błędu na ładowarce, przepalony bezpiecznik wejściowy.
Uszkodzony transformator lub dławik ferrytowy
Transformator impulsowy lub dławik wyjściowy przegrzewa się i ulega zwarciu międzyzwojowemu po latach pracy w wilgotnym środowisku placu budowy. Objaw: ładowarka wyłącza się po kilku minutach pracy, nierówne ładowanie.
Awaria modułu komunikacji CAN/BMS
W nowszych ładowarkach programowalnych (Delta-Q, BSLBATT) moduł komunikacji z systemem BMS akumulatora lub kontrolerem maszyny przestaje odpowiadać, co blokuje rozpoznanie typu akumulatora i uniemożliwia start ładowania.
Uszkodzony przekaźnik/kontaktor detekcji napięcia akumulatora
Przekaźnik wykrywający napięcie i typ podłączonego akumulatora (24V/48V) zawodzi mechanicznie lub elektrycznie po tysiącach cykli, co objawia się brakiem rozpoznania akumulatora i brakiem uruchomienia ładowania.
Korozja płyty głównej od wilgoci placu budowy
Zwyżki i podnośniki nożycowe pracują często na zewnątrz lub w wilgotnych halach budowlanych – wilgoć wnikająca do obudowy ładowarki powoduje korozję ścieżek PCB i złączy, prowadząc do przerywanych usterek trudnych do powtórzenia w warsztacie.
Zdegradowane kondensatory filtrujące wyjście DC
Kondensatory elektrolityczne na wyjściu ładowarki tracą pojemność, zwiększając tętnienie napięcia ładowania, co przyspiesza degradację akumulatora trakcyjnego i wydłuża czas pełnego naładowania.
Uszkodzony wentylator chłodzący obudowy ładowarki
Zapchany pyłem budowlanym lub uszkodzony wentylator prowadzi do przegrzewania stopnia mocy i wyzwalania zabezpieczenia termicznego, co objawia się przerywanym ładowaniem lub całkowitym zatrzymaniem procesu.
Utrata kalibracji profilu ładowania
Ładowarki programowalne po uszkodzeniu pamięci konfiguracji tracą zapisany profil ładowania dopasowany do konkretnego typu akumulatora (kwasowo-ołowiowy, żelowy, AGM, litowo-jonowy), co wymaga ponownej konfiguracji po naprawie.
Dlaczego wilgoć jest głównym wrogiem elektroniki zwyżek i podnośników
Zwyżki i podnośniki nożycowe rzadko pracują w idealnych, suchych warunkach magazynowych – typowe środowisko ich eksploatacji to place budowy, hale w budowie bez pełnej instalacji, prace na zewnątrz przy zmiennej pogodzie. Ładowarka pokładowa, mimo obudowy, nie jest w pełni hermetyczna, a skondensowana wilgoć czy bezpośredni kontakt z deszczem podczas transportu maszyny na przyczepie prowadzi do korozji ścieżek na płycie głównej. W praktyce diagnostycznej widzimy to bardzo często: klient zgłasza „ładowarka czasem działa, czasem nie„ – klasyczny objaw przerywanego kontaktu spowodowanego korozją, trudny do powtórzenia i zdiagnozowania bez dokładnej inspekcji wizualnej płyty pod mikroskopem oraz pomiaru rezystancji newralgicznych połączeń.
Proces diagnostyki i naprawy ładowarki pokładowej
- Wywiad z operatorem lub wypożyczalnią – warunki pracy maszyny, częstotliwość i objawy usterki
- Test funkcjonalny ładowarki podłączonej do obciążnika symulującego akumulator trakcyjny
- Pomiar napięcia i prądu ładowania w poszczególnych fazach cyklu (bulk, absorption, float)
- Weryfikacja komunikacji CAN/BMS z symulowanym lub rzeczywistym akumulatorem, jeśli dotyczy
- Inspekcja wizualna płyty głównej pod mikroskopem – korozja, przebarwienia termiczne, pęknięcia lutu
- Test modułu mocy (IGBT/MOSFET) i transformatora pod obciążeniem z kamerą termowizyjną
- Naprawa komponentowa – wymiana uszkodzonych elementów, czyszczenie i zabezpieczenie płyty po korozji
- Ponowna konfiguracja profilu ładowania dla typu akumulatora i test końcowy pełnego cyklu
Serwis dla całej Polski i lokalnie na Śląsku
Ładowarki pokładowe zwyżek i podnośników nożycowych są zazwyczaj łatwe do zdemontowania, co czyni je wygodnym elementem do wysyłki kurierem. Klienci z regionu do około 50 km od Knurowa – wypożyczalnie sprzętu budowlanego, firmy budowlane i przemysłowe – mogą liczyć na diagnostykę na miejscu w przypadku maszyn trwale zamontowanych lub trudnych do transportu. Klienci z całej Polski standardowo wysyłają zdemontowany moduł ładowarki kurierem, co pozwala na szybką realizację bez konieczności wyłączania maszyny z eksploatacji na dłuższy czas.
Zasięg lokalny – region 50 km od Knurowa
Zasięg krajowy – wysyłka kurierem z całej Polski
Najczęściej zadawane pytania
Jakie ładowarki do zwyżek i podnośników nożycowych naprawiacie?
Naprawiamy ładowarki pokładowe akumulatorów montowane w podnośnikach nożycowych i teleskopowych marek JLG, Genie, Skyjack, Haulotte i Dingli, a także uniwersalne moduły ładowania produkowane przez Signet, Lester Electrical, Delta-Q Technologies, Zivan, Fronius, Hawker/EnerSys i BSLBATT, stosowane jako zamienniki OEM w wielu modelach zwyżek.
Czy naprawiacie ładowarki uszkodzone przez wilgoć na placu budowy?
Tak, to jedna z najczęstszych usterek, z którą się spotykamy. Zwyżki i podnośniki nożycowe pracują często na otwartych placach budowy i w wilgotnych halach, a wilgoć wnikająca do obudowy ładowarki powoduje korozję płyty głównej i złączy. Diagnostyka obejmuje ocenę stopnia korozji i decyzję, czy możliwa jest naprawa komponentowa, czy konieczna jest wymiana całego modułu.
Ładowarka nie rozpoznaje akumulatora – co może być przyczyną?
W nowszych ładowarkach programowalnych brak rozpoznania akumulatora najczęściej wynika z uszkodzonego przekaźnika detekcji napięcia, awarii modułu komunikacji CAN/BMS lub utraty zapisanego profilu ładowania po uszkodzeniu pamięci konfiguracyjnej. Diagnostyka pozwala precyzyjnie wskazać, który z tych elementów wymaga naprawy.
Czy po naprawie ładowarka zachowuje właściwy profil ładowania dla mojego akumulatora?
Tak – po naprawie komponentowej weryfikujemy i w razie potrzeby ponownie konfigurujemy profil ładowania odpowiedni dla typu akumulatora zainstalowanego w maszynie (kwasowo-ołowiowy, żelowy, AGM lub litowo-jonowy), aby uniknąć niewłaściwego ładowania, które przyspiesza degradację akumulatora trakcyjnego.
Czy naprawiacie ładowarkę na miejscu w wypożyczalni sprzętu budowlanego?
W regionie do około 50 km od Knurowa możliwa jest diagnostyka wstępna na miejscu, jeśli ładowarka jest zamontowana trwale w maszynie i jej demontaż byłby czasochłonny. Dla klientów z pozostałej części Polski standardowo przyjmujemy demontowaną ładowarkę pokładową kurierem – po naprawie odsyłamy moduł gotowy do zamontowania w zwyżce lub podnośniku.
