Zasilacz laboratoryjny to jeden z najbardziej newralgicznych elementów każdego stanowiska badawczo-rozwojowego, laboratorium metrologicznego, działu R&D czy linii testowej ATE. W przeciwieństwie do zwykłego zasilacza przemysłowego, którego zadaniem jest po prostu dostarczyć stabilne napięcie, zasilacz laboratoryjny musi zachować precyzję wskazania napięcia i prądu na poziomie promili, powtarzalność ustawień oraz niski poziom szumów i zakłóceń – bo błąd zasilania w laboratorium przenosi się na błąd całego pomiaru czy testu, jaki na nim wykonujemy. Kiedy taki zasilacz zaczyna wskazywać inne napięcie niż mierzy multimetr referencyjny, oscyluje pod obciążeniem albo traci komunikację SCPI z systemem automatyzacji testów – to sygnał, że problem leży głębiej niż w prostej usterce zasilania. Acore specjalizuje się w analizie uszkodzeń i naprawie komponentowej zasilaczy laboratoryjnych klasy premium: od kompaktowych jednostek warsztatowych po rozbudowane systemy programowalne wykorzystywane w automatyzacji testów produkcyjnych.
Producenci zasilaczy laboratoryjnych, które serwisujemy
Rynek precyzyjnych zasilaczy programowalnych DC jest zdominowany przez kilkanaście wyspecjalizowanych marek, obejmujących zarówno sprzęt klasy premium wykorzystywany w metrologii i przemyśle motoryzacyjnym, jak i jednostki klasy R&D stosowane na uczelniach i w działach rozwojowych. Poniżej pełne zestawienie producentów, z którymi pracujemy najczęściej.
| Producent | Charakterystyka / serie |
|---|---|
| Keysight Technologies (dawniej Agilent/HP) | Serie 6000, N5700, N6700, DP5700 – wysokoprecyzyjne zasilacze programowalne z magistralą SCPI/LAN/GPIB |
| Rohde & Schwarz | Seria HMP (HMP4040, HMP2020) – wielokanałowe zasilacze modułowe do zastosowań R&D i produkcji |
| Tektronix | Zasilacze programowalne serii Keithley 2200 i PWS – integracja z systemami pomiarowymi ATE |
| Elektro-Automatik (EA) | Serie PSI 9000, PSI 5000 A – zasilacze wysokiej moc z funkcją regeneracji energii i interfejsem Anybus |
| Chroma ATE | Programowalne zasilacze DC serii 62000P do testów baterii, ładowarek i urządzeń energoelektronicznych |
| Sorensen (Ametek Programmable Power) | Seria Asterion DC – zasilacze 1.7–10 kW z ekranem dotykowym i wirtualnym panelem zdalnym |
| Delta Elektronika | Serie SM i ES (SM3300, SM6K, SM1500, SM800) – zasilacze o wysokiej stabilności z modułami Ethernet/RS232/Anybus |
| TDK-Lambda | Serie Genesys i Z+ – programowalne zasilacze przemysłowo-laboratoryjne wysokiej gęstości mocy |
| Kikusui | Seria PWR i PAT – precyzyjne zasilacze DC do testów elektroniki motoryzacyjnej i przemysłowej |
| Rigol Technologies | Seria DP800 (DP832A, DP821A) – popularne zasilacze programowalne klasy R&D/edukacyjnej |
| Siglent Technologies | Seria SPD (SPD3303X) – wielokanałowe zasilacze programowalne z komunikacją SCPI |
| GW Instek | Seria PSW (dawniej PSB-1000) – zasilacze wielozakresowe z konfiguracją master-slave do systemów ATE |
| Korad | Modele KA3005D, KC6403 – kompaktowe zasilacze programowalne klasy warsztatowej i laboratoryjnej |
| Aim-TTi | Seria QPX i CPX – precyzyjne zasilacze programowalne klasy premium do zastosowań metrologicznych |
| BK Precision | Seria 9100 i 1900 – programowalne zasilacze DC do zastosowań badawczo-rozwojowych i produkcyjnych |
| Manson Engineering | Seria KPS-6300 – zasilacze switch-mode z generatorem przebiegów i komunikacją USB/LAN |
Analiza uszkodzeń – co najczęściej zawodzi w zasilaczu laboratoryjnym
W odróżnieniu od prostego zasilacza przemysłowego, gdzie awaria zwykle oznacza całkowitą utratę napięcia wyjściowego, zasilacz laboratoryjny częściej „psuje się po cichu„ – działa, ale przestaje być precyzyjny. To znacznie trudniejsze do wykrycia bez odpowiedniego sprzętu pomiarowego, a jednocześnie znacznie bardziej kosztowne w skutkach, jeśli zasilacz zasila krytyczny test produkcyjny lub eksperyment badawczy. Poniżej najczęstsze przyczyny usterek, jakie identyfikujemy podczas analizy.
Uszkodzona referencja napięcia (voltage reference)
Precyzyjne układy referencyjne (np. LM399, REF102, ADR4550) starzeją się i driftują, powodując błąd wskazania napięcia wyjściowego względem panelu i pomiaru zewnętrznego. Objaw: zasilacz wskazuje inne napięcie niż mierzy multimetr klasy referencyjnej – różnica przekraczająca specyfikację producenta.
Uszkodzony przetwornik DAC/ADC regulacji
Cyfrowo-analogowy przetwornik ustawiający napięcie/prąd wyjściowy (DAC) lub przetwornik odczytu (ADC) może stracić liniowość po latach pracy lub przepięciu na wejściu pomiarowym. Objaw: nieliniowa regulacja napięcia, skoki wartości przy małych zmianach ustawienia, niestabilny odczyt na wyświetlaczu.
Zdegradowany wzmacniacz operacyjny pętli regulacji
Wzmacniacze operacyjne w pętli sprzężenia zwrotnego (constant voltage / constant current) tracą parametry przy starzeniu lub przegrzaniu. Objaw: oscylacje napięcia wyjściowego pod obciążeniem, niestabilne przełączanie między reżimem CV i CC.
Uszkodzony tranzystor mocy stopnia wyjściowego
Tranzystory bipolarne lub MOSFET w stopniu liniowym/impulsowym wyjścia ulegają uszkodzeniu przy przeciążeniu, zwarciu na wyjściu lub przekroczeniu prądu szczytowego. Objaw: brak napięcia wyjściowego, ograniczony zakres regulacji prądu, przegrzewanie radiatora.
Rozkalibrowany układ pomiaru bocznikowego (current shunt)
Rezystor pomiarowy prądu (shunt) i wzmacniacz różnicowy tracą dokładność wskazania prądu po latach pracy w wysokiej temperaturze. Objaw: odczyt prądu odbiega od rzeczywistego obciążenia mierzonego zewnętrznym amperomierzem.
Awaria interfejsu komunikacyjnego (GPIB/LAN/USB/SCPI)
Układy interfejsu komunikacyjnego (np. moduły LAN/GPIB) przestają odpowiadać na komendy SCPI, co blokuje automatyzację testów w systemach ATE. Objaw: zasilacz działa poprawnie z panelu przedniego, ale nie odpowiada na komunikację zdalną.
Uszkodzone kondensatory filtrujące wyjście
Kondensatory elektrolityczne i tantalowe na wyjściu tracą pojemność, zwiększając ripple i szum napięcia wyjściowego powyżej specyfikacji producenta – krytyczne przy zasilaniu układów analogowych i RF.
Uszkodzony wentylator i przegrzewanie stopnia mocy
Zatarty lub uszkodzony wentylator chłodzący prowadzi do przegrzewania tranzystorów mocy i wyzwalania zabezpieczenia termicznego, co objawia się przypadkowym wyłączaniem zasilacza pod obciążeniem.
Dlaczego dokładność wskazania jest ważniejsza niż sama moc zasilacza
Klienci przynoszący zasilacz laboratoryjny do naprawy często opisują usterkę jako „zasilacz działa, ale coś jest nie tak„ – i to zdanie w praktyce trafnie opisuje najczęstszy scenariusz uszkodzenia. Zasilacz włącza się, reguluje napięcie w pełnym zakresie, ogranicza prąd – ale wskazana wartość odbiega od rzeczywistej o kilka do kilkunastu procent, co w większości zastosowań przemysłowych byłoby niezauważalne, a w laboratorium metrologicznym lub na stanowisku testowym ATE prowadzi do błędnych wyników testów i błędnej kalibracji urządzeń testowanych tym zasilaczem. Dlatego każdą naprawę zasilacza laboratoryjnego kończymy pomiarem porównawczym z multimetrem referencyjnym w kilku punktach charakterystyki (10%, 50%, 90% zakresu), aby zweryfikować, że naprawiony układ odpowiada specyfikacji producenta, a nie tylko „wygląda, że działa„.
Proces diagnostyki i naprawy zasilacza laboratoryjnego
- Wywiad z użytkownikiem – jakie objawy zaobserwowano, w jakim zastosowaniu pracował zasilacz

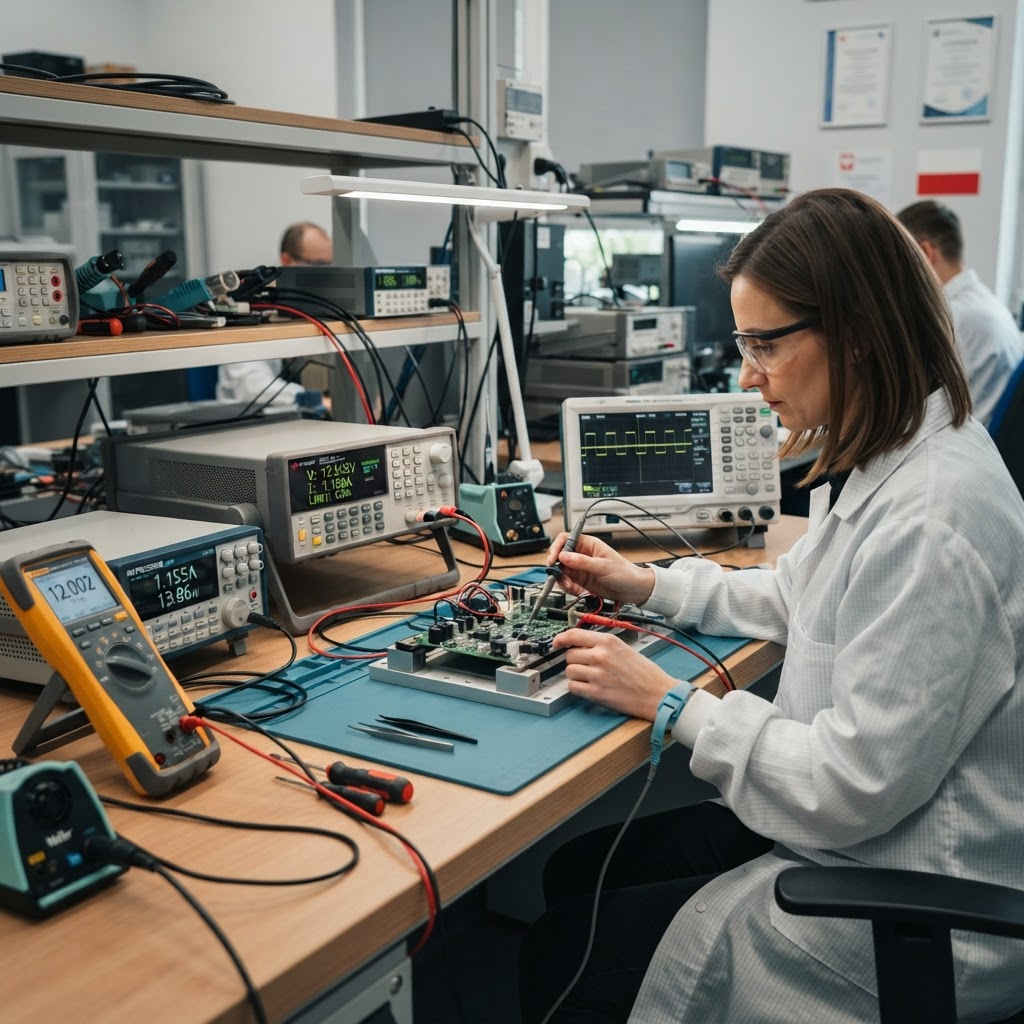

- Test funkcjonalny pod obciążeniem elektronicznym w całym zakresie napięcia i prądu
- Porównanie wskazania panelu/interfejsu z pomiarem multimetru klasy referencyjnej
- Pomiar poziomu ripple i szumu napięcia wyjściowego oscyloskopem w różnych punktach obciążenia
- Test przełączania między reżimem CV (constant voltage) i CC (constant current)
- Weryfikacja komunikacji zdalnej – komendy SCPI przez LAN/GPIB/USB, jeśli zasilacz je posiada
- Inspekcja wizualna płyty głównej pod mikroskopem – uszkodzenia termiczne, wybrzuszone kondensatory

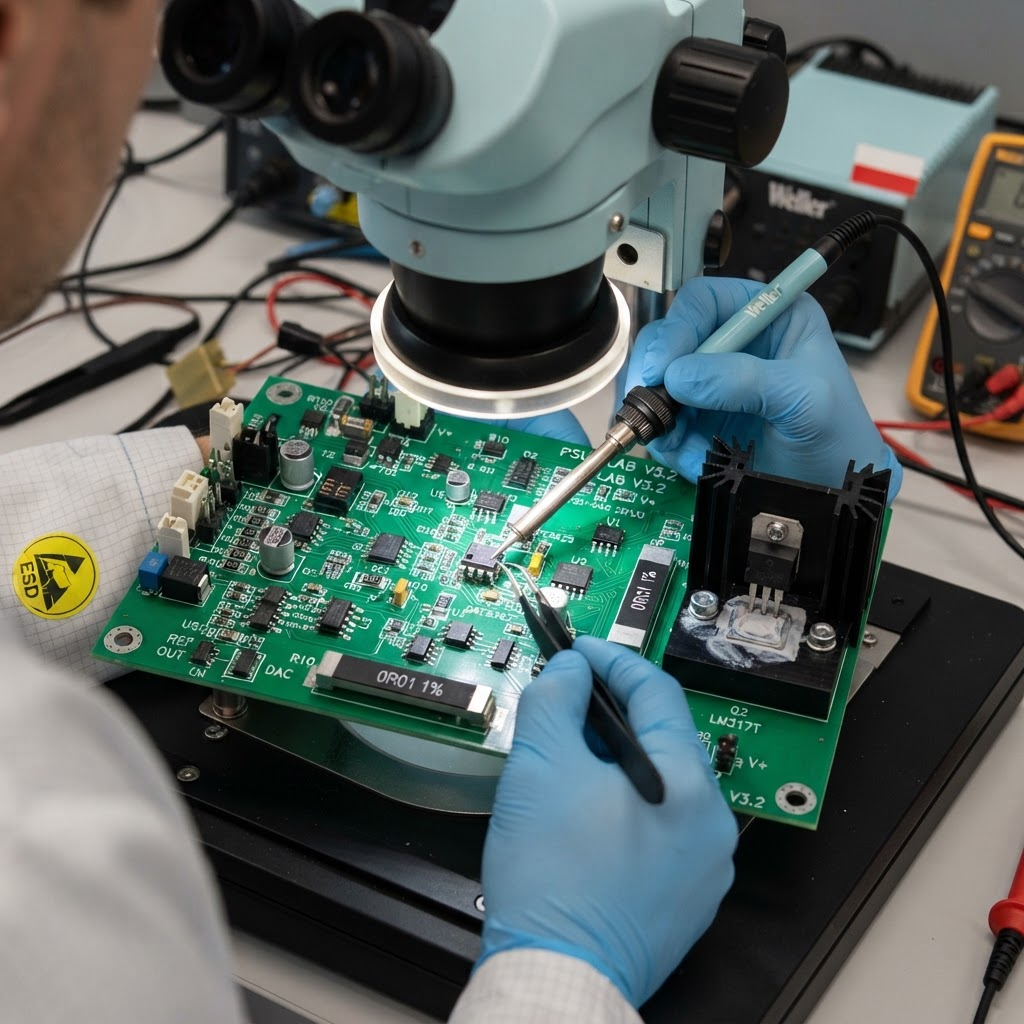

- Naprawa komponentowa – wymiana referencji napięcia, przetworników, wzmacniaczy, tranzystorów mocy
- Końcowy test porównawczy i raport z wynikami pomiarów przed i po naprawie
Serwis dla całej Polski i lokalnie na Śląsku
Ze względu na precyzyjny charakter napraw zasilaczy laboratoryjnych większość zleceń realizujemy w naszym serwisie, gdzie dysponujemy pełnym zestawem sprzętu pomiarowego niezbędnego do analizy i weryfikacji dokładności. Klienci z regionu do około 50 km od Knurowa mogą dostarczyć zasilacz osobiście, natomiast firmy i laboratoria z całej Polski wysyłają urządzenie kurierem – zasilacze laboratoryjne są zazwyczaj kompaktowe i lekkie, co czyni transport szybkim i niedrogim.
Zasięg lokalny – region 50 km od Knurowa
Zasięg krajowy – wysyłka kurierem z całej Polski
Najczęściej zadawane pytania
Czy naprawiacie zasilacze laboratoryjne najwyższej klasy, np. Keysight czy Rohde & Schwarz?
Tak. Naprawiamy zasilacze programowalne klasy premium – Keysight (dawniej Agilent/HP), Rohde & Schwarz HMP, Tektronix/Keithley, Elektro-Automatik PSI, Chroma, Sorensen Asterion oraz Delta Elektronika. Diagnostyka obejmuje analizę referencji napięcia, przetworników DAC/ADC, wzmacniaczy pętli regulacji oraz stopnia wyjściowego – z weryfikacją dokładności wskazań względem zewnętrznego przyrządu referencyjnego.
Jak wygląda analiza uszkodzenia zasilacza laboratoryjnego przed naprawą?
Proces zaczynamy od testu funkcjonalnego pod obciążeniem elektronicznym z pomiarem referencyjnym multimetrem klasy laboratoryjnej, porównując odczyt panelu zasilacza z rzeczywistą wartością. Następnie sprawdzamy stabilność napięcia i prądu w pełnym zakresie regulacji, poziom ripple na oscyloskopie, poprawność przełączania między reżimem CV/CC oraz – jeśli zasilacz posiada interfejs komunikacyjny – odpowiedź na komendy SCPI przez LAN/GPIB/USB.
Czy po naprawie zasilacz zachowuje dokładność fabryczną?
Naprawa komponentowa (wymiana referencji napięcia, przetworników, wzmacniaczy operacyjnych) przywraca zasilacz do specyfikacji producenta w zakresie funkcjonalnym. Pełna kalibracja metrologiczna z wystawieniem świadectwa wymaga zewnętrznego laboratorium akredytowanego – oferujemy naprawę i weryfikację funkcjonalną, a klienci wymagający formalnego świadectwa kalibracji mogą po naszej naprawie zlecić kalibrację w akredytowanym laboratorium.
Czy diagnozujecie zasilacz na miejscu, czy trzeba go wysyłać?
W regionie do około 50 km od Knurowa możliwa jest diagnostyka wstępna na miejscu u klienta, jeśli usterka dotyczy większego systemu zasilania. W przypadku precyzyjnych zasilaczy laboratoryjnych zalecamy jednak transport do naszego serwisu, gdzie dysponujemy obciążnikiem elektronicznym, oscyloskopem i multimetrem referencyjnym niezbędnym do pełnej analizy. Klienci z całej Polski wysyłają zasilacz kurierem – po naprawie odsyłamy urządzenie przetestowane funkcjonalnie.
Jaki jest koszt naprawy zasilacza laboratoryjnego?
Koszt zależy od zakresu uszkodzenia i modelu urządzenia – wyceniamy indywidualnie po diagnostyce, bezpłatnie informując o zakresie usterki przed podjęciem naprawy. Skontaktuj się z nami telefonicznie lub mailowo, aby otrzymać bezpłatną wycenę po dostarczeniu lub opisaniu usterki.
