Profesjonalne pomiary elektryczne suwnic pomostowych, bramowych i jednodźwigarowych. Rezystancja izolacji, ciągłość PE, skuteczność ochrony przeciwporażeniowej. Protokoły zgodne z PN-EN 60204-32 i UDT. Obsługujemy firmy w promieniu 30 km od Gliwic i Rybnika.
Pomiary elektryczne suwnic – ACORE Knurów / Gliwice
PN-EN 60204-32 · Protokoły UDT · Śląsk
Najczęściej wyszukiwane frazy:
Suwnica EOT – wymagania elektryczne i podstawy prawne
Suwnica pomostowa (EOT – Electric Overhead Travelling crane) to urządzenie transportu bliskiego podlegające dozorowi technicznemu UDT. Jego elektryczne wyposażenie – silniki jazdy i podnoszenia, szafy sterownicze, okablowanie, wyłączniki krańcowe – muszą spełniać wymagania normy PN-EN 60204-32 oraz rozporządzenia Ministra Przedsiębiorczości i Technologii w sprawie warunków technicznych dozoru technicznego.
Pomiary elektryczne suwnicy wykonuje się przed oddaniem do eksploatacji, po każdej naprawie instalacji elektrycznej oraz w ramach przeglądów okresowych. Protokoły pomiarów są wymagane przez UDT i stanowią element dokumentacji technicznej urządzenia.
Wymagania UDT – suwnice i żurawie
UDT może wstrzymać eksploatację suwnicy, jeśli protokoły pomiarów elektrycznych są nieaktualne lub wykazują niezgodności z normami. Inspektor UDT sprawdza m.in. stan wyłączników krańcowych, ciągłość przewodów PE i działanie wyłącznika awaryjnego.
Zakres pomiarów elektrycznych suwnicy
Rezystancja izolacji obwodów siłowych
PN-EN 60204-32 / PN-IEC 60364-6Pomiar megaomomierzem 500V/1000V między przewodami fazowymi a masą (szyną PE). Minimalna wartość: 0.5 MΩ. Obejmuje silniki jazdy, podnoszenia, przesuwu i hamulce elektromagnetyczne.
Rezystancja izolacji obwodów sterowania
PN-EN 60204-32Pomiar 500V dla obwodów 24VDC sterowania. Minimalna wartość: 1 MΩ. Obejmuje okablowanie sterownika PLC, sensorów, łączników krańcowych i systemów bezpieczeństwa.
Ciągłość przewodów ochronnych PE
PN-IEC 60364-6 / PN-EN 60204-32Sprawdzenie ciągłości i rezystancji przewodów PE w całym układzie suwnicy – szyna PE szafy, przewód ochronny kabla energetycznego, szyna PE suwnicy, silniki. Maks. 0.1 Ω.
Skuteczność ochrony przeciwporażeniowej
PN-IEC 60364-4-41Pomiar impedancji pętli zwarciowej Zs, weryfikacja czasu zadziałania zabezpieczeń (wkładki topikowe, wyłączniki silnikowe). Wymóg: Ia × Zs ≤ U0 = 230V.
Działanie wyłącznika różnicowoprądowego (RCD)
PN-IEC 60364-6Test zadziałania RCD prądem równym IDn i 5×IDn. Sprawdzenie czasu zadziałania (maks. 300 ms dla IDn = 30 mA). Obejmuje RCD w szafie sterowniczej i gniazda serwisowe.
Działanie wyłączników krańcowych i bezpieczeństwa
IEC 60204-32 / PN-EN ISO 13849Test funkcjonalny wyłączników krańcowych jazdy, podnoszenia (ogranicznik skoku haka), wyłącznika awaryjnego E-stop. Weryfikacja kategorii PLd/PLe wg PN-EN ISO 13849-1.
Typy suwnic, które obsługujemy
Wykonujemy pomiary elektryczne dla wszystkich typów suwnic i dźwignic:
- Suwnice pomostowe jednostronne i dwudźwigarowe (EOT) – najczęściej spotykane w halach produkcyjnych
- Suwnice bramowe i półbramowe – stosowane na placach składowania i przy załadunku
- Żurawie słupowe i ścienny – używane przy stanowiskach obróbczych i montażowych
- Wciągniki łańcuchowe i linowe elektryczne – samojezdne i stacjonarne
- Suwnice z napędem falownikowym – z pomiarem izolacji względem napięcia falownika
- Suwnice ze sterowaniem radiowym – z testem nadajnika i odbiornika RC

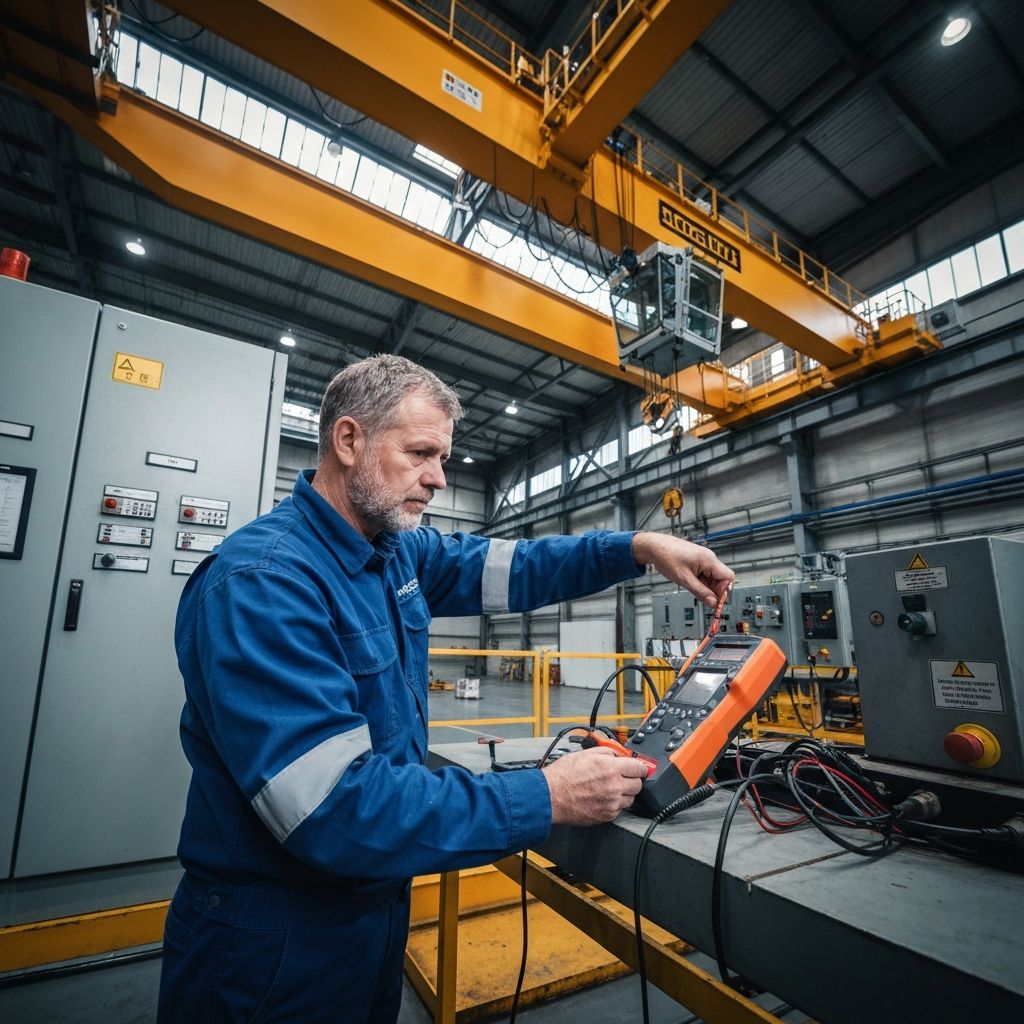

Pomiary elektryczne suwnicy pomostowej z szafą sterowniczą PLC – protokoły zgodne z PN-EN 60204-32
Obszar działania – pomiary suwnic na Śląsku
Okolice Gliwic (do 30 km)
Okolice Rybnika (do 30 km)
FAQ – pomiary elektryczne suwnic
Jak często wykonuje się pomiary elektryczne suwnicy?+
Pomiary elektryczne suwnicy powinny być wykonywane co 5 lat (badanie okresowe) lub po każdej naprawie instalacji elektrycznej suwnicy. UDT może wymagać dodatkowych badań przy przeglądzie technicznym. Zalecamy też badania po wymianie kabla zasilającego lub silników.
Czy UDT wymaga protokołów pomiarów elektrycznych suwnicy?+
Tak – podczas przeglądu UDT inspektor może zażądać okazania protokołów pomiarów elektrycznych. Brak aktualnych protokołów może skutkować odmową wydania decyzji zezwalającej na eksploatację. Protokoły powinny być przechowywane w dokumentacji technicznej suwnicy.
Jaka norma obowiązuje przy pomiarach elektrycznych suwnic?+
Główna norma to PN-EN 60204-32 (Wyposażenie elektryczne maszyn podnoszących i transportowych) oraz PN-IEC 60364-6 (Sprawdzanie instalacji elektrycznych). Uzupełniająco stosuje się PN-ISO 4301 i przepisy UDT dotyczące urządzeń technicznych.
Ile trwa pomiar elektryczny suwnicy?+
Pomiary elektryczne standardowej suwnicy pomostowej trwają 2–4 godziny, w zależności od wielkości suwnicy, liczby silników i dostępności instalacji. Suwnicy bramowej lub z napędem falownikowym – 3–6 godzin.
Czy wykonujecie pomiary elektryczne suwnic na terenie całego Śląska?+
Tak – obsługujemy zakłady i hale produkcyjne w promieniu 30 km od Gliwic (m.in. Zabrze, Bytom, Knurów, Pyskowice, Tychy) oraz 30 km od Rybnika (Wodzisław Śl., Żory, Jastrzębie-Zdrój, Racibórz). Na serwis mobilny wyjeżdżamy w ciągu 24 h.
Zamów pomiary elektryczne suwnicy
ACORE – ul. Kołłątaja 2C, 44-193 Knurów. Serwis mobilny – przyjeżdżamy do hali klienta. Obsługujemy Gliwice, Zabrze, Knurów, Rybnik, Żory, Wodzisław Śl. i całe województwo śląskie.
