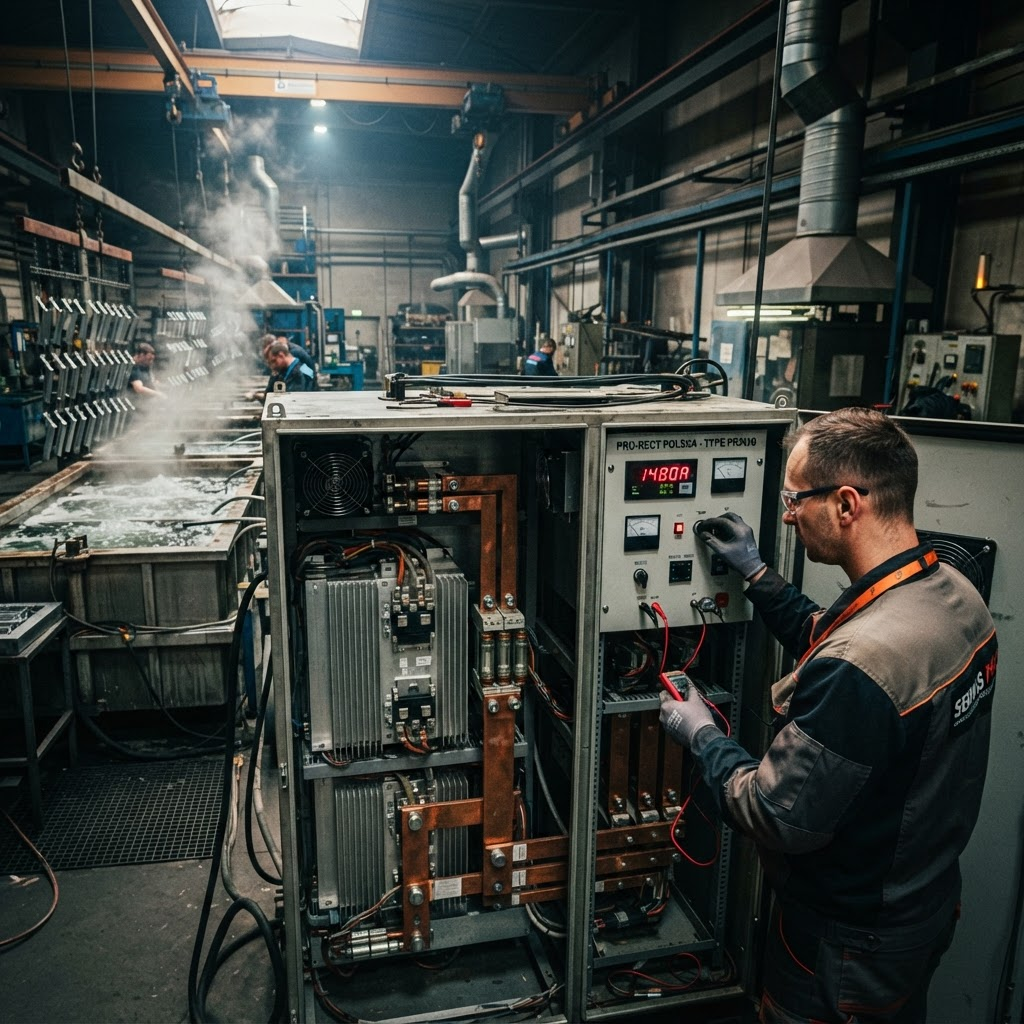

Prostowniki przemysłowe wysokoprądowe są sercem każdej galwanizerni, linii anodowania, eloksalowania czy procesu elektrolizy metali. W odróżnieniu od zwykłego zasilacza DC, prostownik przemysłowy w takim zastosowaniu musi dostarczać stabilny, precyzyjnie regulowany prąd stały rzędu setek, a niekiedy tysięcy amperów – i robić to nieprzerwanie, w środowisku pełnym oparów chemicznych, wilgoci i zanieczyszczeń, które są zabójcze dla elektroniki. Awaria prostownika w galwanizerni to nie tylko przestój produkcji, ale często ryzyko utraty całej partii detali w wannie procesowej, jeśli proces zostanie przerwany w nieodpowiednim momencie. Acore specjalizuje się w naprawie elektroniki mocy tych urządzeń – modułów tyrystorowych SCR, modułów IGBT nowszej generacji prostowników impulsowych, kart sterowania fazowego oraz układów pomiaru i regulacji prądu wyjściowego.
Producenci prostowników przemysłowych, które naprawiamy
Rynek prostowników do procesów elektrochemicznych obejmuje zarówno globalnych producentów systemów wysokoprądowych dla hutnictwa i elektrolizy metali, jak i wyspecjalizowane firmy dostarczające prostowniki impulsowe dla mniejszych galwanizerni i zakładów obróbki powierzchniowej. Poniżej zestawienie marek, z którymi pracujemy najczęściej.
| Producent | Zastosowanie / charakterystyka |
|---|---|
| ABB | Wysokoprądowe prostowniki HCR do elektrolizy metali nieżelaznych, hutnictwa i przemysłu chemicznego |
| Munk GmbH | Prostowniki DC do procesów elektrochemicznych, galwanotechniki i powłok ochronnych |
| Dynapower (Rapid-X) | Prostowniki SCR i SMPS do wykańczania metali, anodowania i platerowania |
| Green Power Technology | Prostowniki tyrystorowe i IGBT do anodowania i galwanizacji, szeroki zakres mocy |
| PAWLAK Automatyka Przemysłowa | Stabilizowane prostowniki impulsowe IGBT do eloksalowania i galwanotechniki – produkcja krajowa |
| Benning | Prostowniki i zasilacze przemysłowe DC do zastosowań galwanicznych i akumulatorowych |
| Statron | Prostowniki i zasilacze regulowane wysokoprądowe do procesów przemysłowych i laboratoryjnych |
| Tegal (seria Quasar) | Prostowniki IGBT do galwanotechniki z regulacją impulsową wysokiej częstotliwości |
| Rabog | Prostowniki przemysłowe do procesów galwanicznych, chromowania i cynkowania |
| Advanced Energy | Zasilacze i prostowniki przemysłowe do procesów platerowania i powłok cienkowarstwowych |
| ESAB | Prostowniki i przekształtniki do procesów elektrochemicznych powiązanych z metalurgią i spawalnictwem |
| Merawex | Prostowniki i zasilacze gwarantowane DC – szafy DSO, systemy zasilania rezerwowego |
| AEG Power Solutions | Prostowniki przemysłowe wysokiej moc do zastosowań elektrolitycznych i przemysłu ciężkiego |
| Piller Power Systems | Systemy prostownikowe i zasilania gwarantowanego dla przemysłu ciężkiego |
| Schneider Electric | Prostowniki i moduły zasilania DC stosowane w automatyce galwanizerni i liniach produkcyjnych |
| Zaporoż / lokalne firmy regeneracyjne | Regeneracja i modernizacja starszych prostowników tyrystorowych produkcji krajowej i importowanej |
Najczęstsze przyczyny awarii prostowników w środowisku galwanicznym
Prostowniki pracujące w galwanizerniach i liniach anodowania mają specyficzny profil awaryjności, różny od typowych zasilaczy przemysłowych w suchych szafach sterowniczych. Kombinacja wysokiego prądu wyjściowego, oparów chemicznych i częstych cykli obciążenia prowadzi do charakterystycznych usterek elektroniki mocy i sterowania.
Uszkodzony moduł tyrystorowy SCR
Tyrystory SCR w mostku prostowniczym ulegają uszkodzeniu przy przeciążeniu prądowym, przepięciach komutacyjnych z linii zasilającej lub przy zwarciu w wannie galwanicznej. Objaw: brak lub niestabilne napięcie wyjściowe DC, niesymetryczne obciążenie faz.
Uszkodzony moduł IGBT w prostownikach impulsowych
W nowszych prostownikach wysokiej częstotliwości (technologia IGBT/SMPS) moduł mocy ulega przegrzaniu lub uszkodzeniu przy niewłaściwym chłodzeniu w środowisku o wysokiej wilgotności typowym dla galwanizerni.
Uszkodzony układ sterowania fazowego (gate driver)
Karta sterująca wyzwalaniem tyrystorów (gate driver, transformatory impulsowe) traci synchronizację z siecią zasilającą, co prowadzi do niesymetrycznego wyprostowania i podwyższonego tętnienia (ripple) napięcia DC na wyjściu.
Zwarcie lub przebicie izolacji szyn miedzianych
W środowisku korozyjnym galwanizerni i procesów chemicznych szyny prądowe i izolatory ulegają degradacji, prowadząc do zwarć międzyfazowych lub upływu prądu do masy urządzenia.
Uszkodzony układ pomiaru i regulacji prądu DC
Czujniki Halla lub boczniki pomiarowe prądu wyjściowego DC tracą dokładność, powodując niewłaściwą regulację procesu galwanicznego – zbyt niski lub zbyt wysoki prąd osadzania powłoki.
Awaria wentylacji i chłodzenia radiatorów mocy
Wysokoprądowe moduły mocy wymagają intensywnego chłodzenia wymuszonego; uszkodzony wentylator lub zapchany filtr powietrza prowadzi do przegrzewania i wyzwalania zabezpieczenia termicznego pod obciążeniem.
Uszkodzone kondensatory filtrujące DC bus
Kondensatory elektrolityczne dużej pojemności na wyjściu DC tracą pojemność po latach pracy w wysokiej temperaturze, zwiększając tętnienie napięcia i pogarszając jakość osadzanej powłoki galwanicznej.
Korozja płyty sterującej od oparów chemicznych
Opary kwasów i zasad stosowanych w procesach galwanicznych powodują korozję ścieżek i złączy na płycie sterującej prostownika, prowadząc do przerywanych połączeń i losowych błędów sterowania.
Dlaczego jakość powłoki galwanicznej zależy od stabilności prostownika
Wielu klientów kontaktuje się z nami nie z powodu całkowitej awarii prostownika, ale z powodu spadku jakości procesu – nierównej powłoki galwanicznej, plamistego wybarwienia anodowanego aluminium czy niestabilnej grubości warstwy chromu. W praktyce diagnostycznej bardzo często okazuje się, że przyczyną nie jest sam proces chemiczny w wannie, lecz zdegradowany układ sterowania fazowego lub rozkalibrowany czujnik prądu wyjściowego DC prostownika, który dostarcza prąd z podwyższonym tętnieniem (ripple) lub niesymetrycznie między fazami. Taki prąd, mimo że średnia wartość odczytana na amperomierzu wygląda prawidłowo, prowadzi do niestabilnego osadzania jonów metalu na powierzchni detalu. Dlatego diagnostykę prostownika galwanicznego zawsze uzupełniamy pomiarem oscyloskopowym przebiegu napięcia i prądu wyjściowego DC pod rzeczywistym obciążeniem, a nie tylko odczytem wskazań panelu.
Proces diagnostyki i naprawy prostownika przemysłowego
- Wywiad z działem produkcji – opis procesu, w którym pracuje prostownik, oraz obserwowanych objawów
- Pomiar napięcia i prądu wyjściowego DC pod rzeczywistym lub symulowanym obciążeniem
- Analiza oscyloskopowa przebiegu wyjściowego – tętnienie, symetria faz, zakłócenia komutacyjne

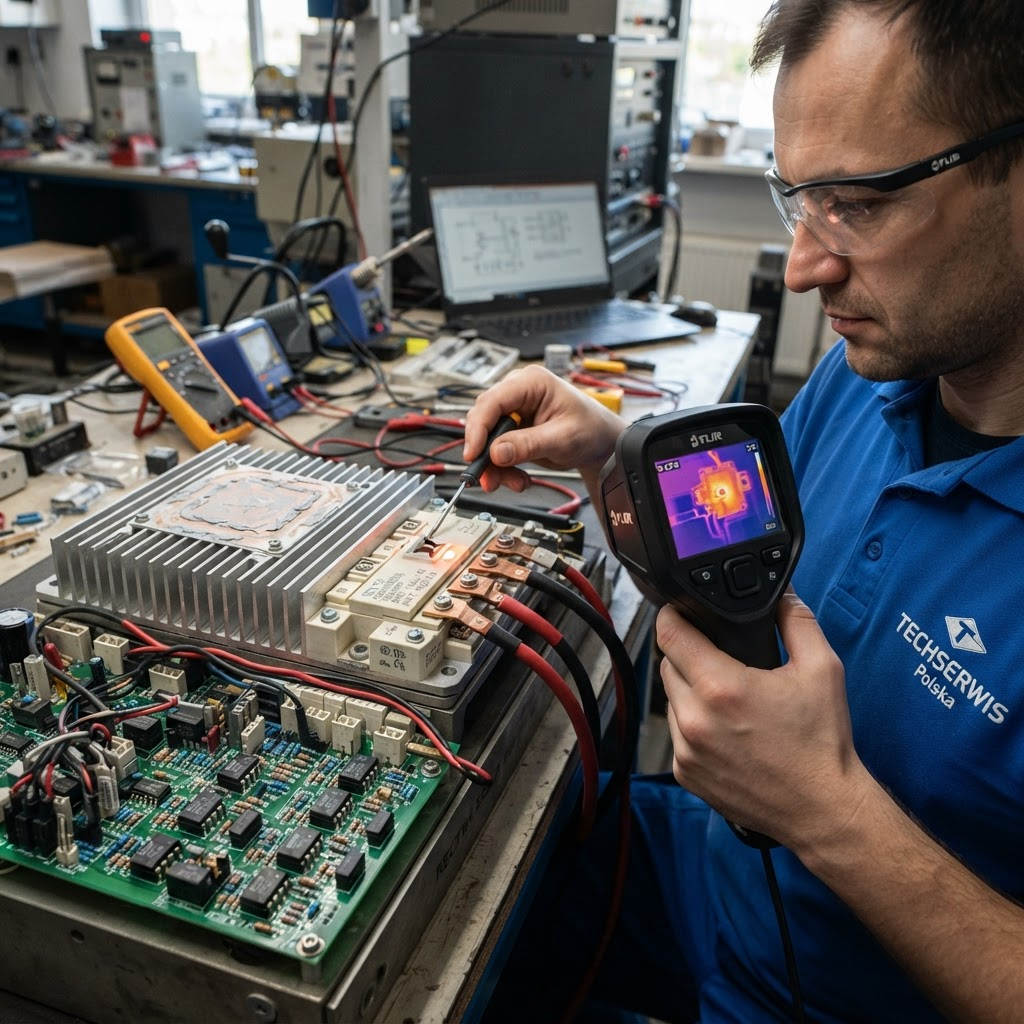

- Test modułów tyrystorowych SCR lub IGBT kamerą termowizyjną pod obciążeniem
- Inspekcja płyty sterującej i układu gate driver pod kątem korozji i uszkodzeń termicznych
- Weryfikacja układu pomiaru prądu (czujnik Halla / bocznik) względem zewnętrznego przyrządu
- Naprawa komponentowa – wymiana modułów mocy, sterowników bramki, kondensatorów DC bus
- Test funkcjonalny pod pełnym obciążeniem procesowym przed przekazaniem do eksploatacji
Serwis dla całej Polski i lokalnie na Śląsku
Wysokoprądowe prostowniki przemysłowe są zazwyczaj trwale zamontowane w instalacji galwanicznej, dlatego w regionie do około 50 km od Knurowa wykonujemy diagnostykę i naprawę bezpośrednio w zakładzie klienta, minimalizując przestój linii procesowej. Dla firm z pozostałej części Polski możliwy jest demontaż karty sterującej lub modułu mocy i wysyłka kurierem do naszego serwisu – po naprawie odsyłamy podzespół gotowy do zamontowania w istniejącej szafie prostownika.
Zasięg lokalny – region 50 km od Knurowa
Zasięg krajowy – wysyłka kurierem z całej Polski
Najczęściej zadawane pytania
Jakie prostowniki przemysłowe naprawiacie?
Naprawiamy wysokoprądowe prostowniki DC stosowane w galwanizerniach, procesach anodowania, eloksalowania, chromowania, cynkowania i elektrolizy – marek ABB, Munk, Dynapower, Green Power Technology, PAWLAK Automatyka Przemysłowa, Benning, Statron, Tegal, Rabog, Advanced Energy, ESAB, Merawex, AEG Power Solutions, Piller Power Systems oraz Schneider Electric, w technologii tyrystorowej SCR i impulsowej IGBT.
Jakie są najczęstsze usterki prostowników w galwanizerniach?
Najczęściej diagnozujemy uszkodzone moduły tyrystorowe SCR lub IGBT, awarie układu sterowania fazowego (gate driver) powodujące niesymetryczne wyprostowanie napięcia, korozję płyty sterującej od oparów chemicznych, zwarcia szyn prądowych oraz rozkalibrowany układ pomiaru prądu wyjściowego DC, który wpływa bezpośrednio na jakość osadzanej powłoki galwanicznej.
Czy naprawiacie prostowniki pracujące w środowisku korozyjnym galwanizerni?
Tak, to jedna z naszych specjalizacji. Środowisko oparów kwasów i zasad przyspiesza korozję ścieżek na płycie sterującej i złączy elektrycznych, co wymaga nie tylko wymiany uszkodzonych komponentów, ale też zabezpieczenia płyty przed dalszą degradacją (np. lakierowaniem konformalnym) po naprawie.
Czy diagnostyka prostownika odbywa się na miejscu w zakładzie?
W regionie do około 50 km od Knurowa wykonujemy diagnostykę wstępną na miejscu, co jest istotne przy dużych, zamontowanych trwale prostownikach przemysłowych, których demontaż i transport jest kosztowny. Dla klientów z pozostałej części Polski możliwy jest demontaż modułu sterującego lub karty mocy i wysyłka do naszego serwisu, jeśli usterka nie wymaga diagnostyki całego układu na miejscu.
Ile trwa naprawa prostownika przemysłowego?
Czas naprawy zależy od dostępności komponentów mocy (tyrystory, moduły IGBT) i zakresu uszkodzenia – po diagnostyce przedstawiamy indywidualną wycenę oraz realny termin realizacji. Przy awarii krytycznej dla ciągłości procesu produkcyjnego priorytetyzujemy diagnostykę i informujemy klienta o możliwych opcjach tymczasowego zabezpieczenia procesu.
