Wśród wszystkich komponentów elektroniki przemysłowej, jakie trafiają na nasz stół serwisowy, enkodery absolutne wyróżniają się jedną szczególną cechą: skalą dysproporcji między ceną nowej części a kosztem jej naprawy. Enkoder absolutny Heidenhain montowany we wrzecionie obrabiarki CNC czy wbudowany w korpus serwomotoru Fanuc to precyzyjny przyrząd pomiarowy – nie prosty czujnik. Jego cena zakupu liczona jest w tysiącach, a w przypadku modeli wieloobrotowych, liniowych czy zintegrowanych z silnikiem – w kilkunastu tysiącach złotych. Tymczasem znaczna większość usterek, z którymi enkodery trafiają do serwisu, dotyczy elementów elektronicznych – układu interfejsu cyfrowego, kondensatorów zasilania, wzmacniacza sygnału optycznego – a nie samej precyzyjnej mechaniki pomiarowej. To sprawia, że naprawa enkodera absolutnego jest jedną z najbardziej opłacalnych decyzji serwisowych w utrzymaniu maszyn CNC i linii zautomatyzowanych.
Czym jest enkoder absolutny i czym różni się od inkrementalnego
Enkoder absolutny to czujnik pozycji, który w każdym momencie – nawet bezpośrednio po włączeniu zasilania – „wie”, w jakiej pozycji obrotowej lub liniowej znajduje się wał silnika, wrzeciono obrabiarki czy prowadnica osi. W przeciwieństwie do enkodera inkrementalnego, który wymaga wykonania ruchu referencyjnego (dojazdu do punktu zerowego) po każdym uruchomieniu maszyny, enkoder absolutny odczytuje pozycję natychmiast dzięki zakodowanemu na stałe wzorcowi optycznemu lub magnetycznemu. Ta funkcjonalność ma swoją cenę – zarówno w sensie technologicznym (bardziej złożona elektronika interfejsu i precyzyjniejsza optyka), jak i finansowym. Enkodery wieloobrotowe (multiturn) dodatkowo zapamiętują liczbę pełnych obrotów wału dzięki układowi zliczającemu zasilanemu z baterii buforowej lub mechanizmowi mechanicznemu, co jeszcze bardziej zwiększa złożoność – i cenę – tych komponentów.
Producenci i modele enkoderów absolutnych, które naprawiamy
Rynek enkoderów absolutnych w zastosowaniach CNC i automatyce przemysłowej jest zdominowany przez kilkunastu producentów, których produkty spotykamy najczęściej na stole diagnostycznym. Poniżej zestawienie marek i typowych zastosowań.
| Producent | Modele / zastosowanie |
|---|---|
| Heidenhain | Enkodery absolutne wieloobrotowe serii ECN, EQN, ROC, ROQ montowane w serwomotorach i wrzecionach obrabiarek CNC – najczęściej naprawiany producent w tej niszy |
| Fanuc | Enkodery absolutne aαiA, aβiA wbudowane w serwomotory serii αi/βi, integralna część silnika w większości obrabiarek Fanuc |
| Stegmann (SICK) | Enkodery absolutne serii AG/AM montowane m.in. w silnikach Siemens i napędach przemysłowych jako czujnik sprzężenia zwrotnego |
| Baumer | Enkodery absolutne magnetyczne i optyczne serii GXMW, EAM, stosowane w automatyce fabrycznej i robotyce |
| Tamagawa Seiki | Enkodery absolutne wieloobrotowe montowane w serwomotorach Yaskawa Sigma i Panasonic Minas jako standard OEM |
| Yaskawa | Wbudowane enkodery absolutne serii Sigma-5/Sigma-7, zintegrowane z korpusem serwomotoru |
| Renishaw | Wysokiej precyzji enkodery optyczne liniowe i obrotowe RESOLUTE, TONiC – stosowane w precyzyjnych maszynach pomiarowych i CNC |
| Lenord+Bauer | Enkodery absolutne magnetyczne serii GEL i optyczne GEL 2035, stosowane w automatyce przemysłowej i wciągarkach |
| Sick Stegmann | Enkodery absolutne serii ATM/AFM montowane w napędach dźwigowych i przenośnikowych |
| Kübler | Enkodery absolutne serii Sendix, popularne jako zamienniki OEM w napędach przemysłowych i automatyce |
| Hengstler | Enkodery absolutne serii AC 58/AC 61 stosowane w automatyce fabrycznej i maszynach pakujących |
| POSITAL FRABA | Enkodery absolutne magnetyczne bez baterii serii IXARC, coraz częściej stosowane jako zamienniki w modernizacjach |
| Mitsubishi Electric | Wbudowane enkodery absolutne serwomotorów serii MELSERVO HF/HG |
| Panasonic | Enkodery absolutne serwomotorów serii MINAS A6/A5, zintegrowane z korpusem silnika |
| Siemens | Enkodery absolutne stosowane w silnikach serii 1FT6/1FK7 współpracujących ze sterownikami Sinamics |
| Bosch Rexroth | Enkodery absolutne montowane w serwomotorach serii MSK i IndraDyn, stosowane w liniach produkcyjnych |
Dlaczego to najdroższa nisza w serwisie elektroniki przemysłowej
Enkodery absolutne łączą w sobie precyzję optyczną klasy metrologicznej z zaawansowaną elektroniką cyfrową – to sprawia, że ich cena jednostkowa jest nieproporcjonalnie wysoka względem rozmiaru komponentu. Poniżej najbardziej kosztowne scenariusze, z jakimi się spotykamy, i wyjaśnienie, dlaczego naprawa elektroniki niemal zawsze wygrywa z wymianą całej części.
Enkoder Heidenhain ECN/EQN do wrzeciona CNC
Nowy enkoder tej klasy to koszt liczony w tysiącach złotych, a czas dostawy z fabryki w Niemczech bywa liczony w tygodniach. Naprawa elektroniki (wymiana układu interfejsu, kondensatorów zasilania, regeneracja ścieżek optycznych) to ułamek tej kwoty i realizacja liczona w dniach.
Wbudowany enkoder absolutny serwomotoru Fanuc/Yaskawa
Ponieważ enkoder jest zintegrowany z korpusem silnika, jego uszkodzenie bywa mylnie diagnozowane jako awaria całego serwomotoru – co prowadzi do wymiany silnika za kilkanaście tysięcy złotych, gdy w rzeczywistości winna jest tylko elektronika enkodera.
Enkoder liniowy precyzyjny Renishaw
Skala optyczna i głowica odczytująca to komponenty o bardzo wysokiej wartości ze względu na precyzję wykonania. Uszkodzenie elektroniki głowicy (wzmacniacz sygnału, interpolator) często nie wymaga wymiany całej skali liniowej.
Utrata pozycji absolutnej po wyczerpaniu baterii buforowej
Enkodery wieloobrotowe z baterią buforową (Heidenhain EQN, Stegmann AG) tracą zapamiętaną liczbę obrotów po całkowitym rozładowaniu baterii bez zasilania z maszyny – to nie jest uszkodzenie mechaniczne, tylko utrata danych w pamięci elektroniki, którą można odtworzyć.
Zabrudzony lub uszkodzony dysk optyczny
Wnikanie oleju, chłodziwa lub pyłu metalowego do wnętrza obudowy enkodera zabrudza szklany dysk kodowy, co powoduje błędy odczytu pozycji sygnalizowane alarmem sterownika CNC – często rozwiązywane czyszczeniem i regeneracją układu optycznego bez wymiany całego dysku.
Uszkodzony układ interfejsu EnDat / Fanuc Serial / Drive-CLiQ
Cyfrowy interfejs komunikacyjny enkodera (chip transmitujący dane pozycji do sterownika) ulega uszkodzeniu od przepięcia w linii sygnałowej – objaw to komunikat błędu komunikacji enkodera w sterowniku CNC, mimo że sam czujnik optyczny/magnetyczny jest sprawny.
Najczęstsze usterki elektroniki enkoderów absolutnych
W praktyce serwisowej enkodery absolutne trafiają do naprawy z kilku powtarzających się powodów. Poznanie tych mechanizmów pomaga zrozumieć, dlaczego w większości przypadków wymiana całego enkodera jest niepotrzebnym wydatkiem.
- Wyczerpanie baterii buforowej w enkoderach wieloobrotowych – utrata zapamiętanej liczby obrotów wału, sygnalizowana alarmem „utrata pozycji absolutnej” w sterowniku CNC. Wymaga wymiany baterii i przeprowadzenia procedury ponownej referencji pozycji zgodnej z dokumentacją producenta sterownika.
- Zabrudzenie lub zamgleniе dysku optycznego – olej, chłodziwo lub pył metalowy wnikający przez uszkodzoną uszczelkę obudowy osadza się na szklanym dysku kodowym, zakłócając odczyt wzorca optycznego przez fotodetektor.
- Uszkodzenie układu interfejsu cyfrowego (EnDat, Fanuc Serial, Drive-CLiQ, BiSS) – przepięcie w linii sygnałowej lub zasilającej uszkadza układ transmitujący dane pozycji do sterownika, mimo że sama głowica optyczna pozostaje sprawna.
- Degradacja diody LED lub fotodetektora – po latach pracy intensywność światła emitowanego przez diodę spada, co prowadzi do niestabilnego odczytu pozycji przy określonych temperaturach roboczych.
- Uszkodzenia od wyładowań elektrostatycznych i przepięć z linii silnika – w enkoderach wbudowanych w korpus serwomotoru, sprzężenia elektromagnetyczne z kablem zasilającym silnik mogą uszkadzać delikatne obwody wzmacniające sygnał enkodera.
- Korozja złączy i przewodów sygnałowych – w maszynach pracujących w wilgotnym środowisku lub myjkach przemysłowych korozja złącza enkodera powoduje przerywane błędy komunikacji, trudne do powtórzenia bez dokładnej inspekcji.
Proces diagnostyki i naprawy enkodera absolutnego
- Identyfikacja modelu, interfejsu komunikacyjnego i rozdzielczości enkodera na podstawie tabliczki i dokumentacji maszyny
- Test funkcjonalny na stanowisku symulującym zasilanie i komunikację ze sterownikiem CNC

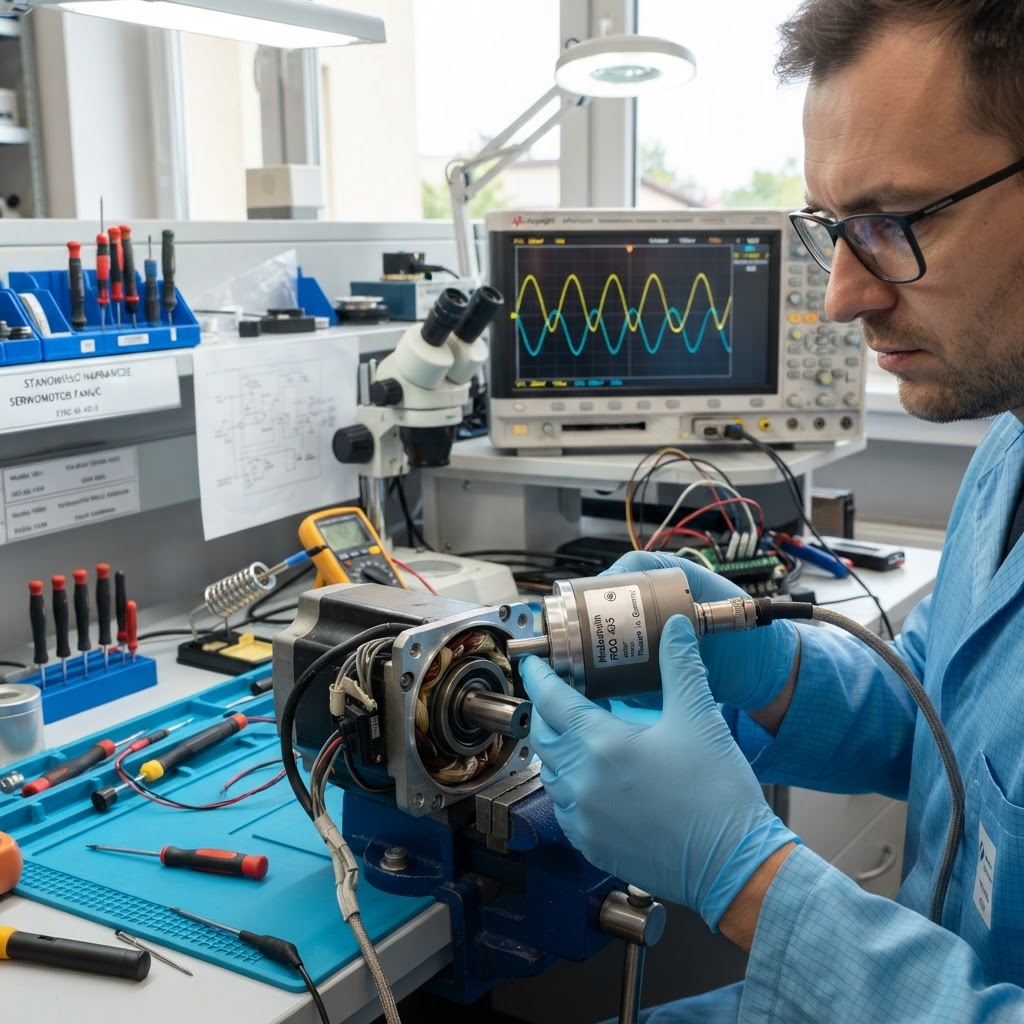

- Analiza sygnałów wyjściowych na oscyloskopie – amplituda, symetria i jakość sygnałów sinus/cosinus

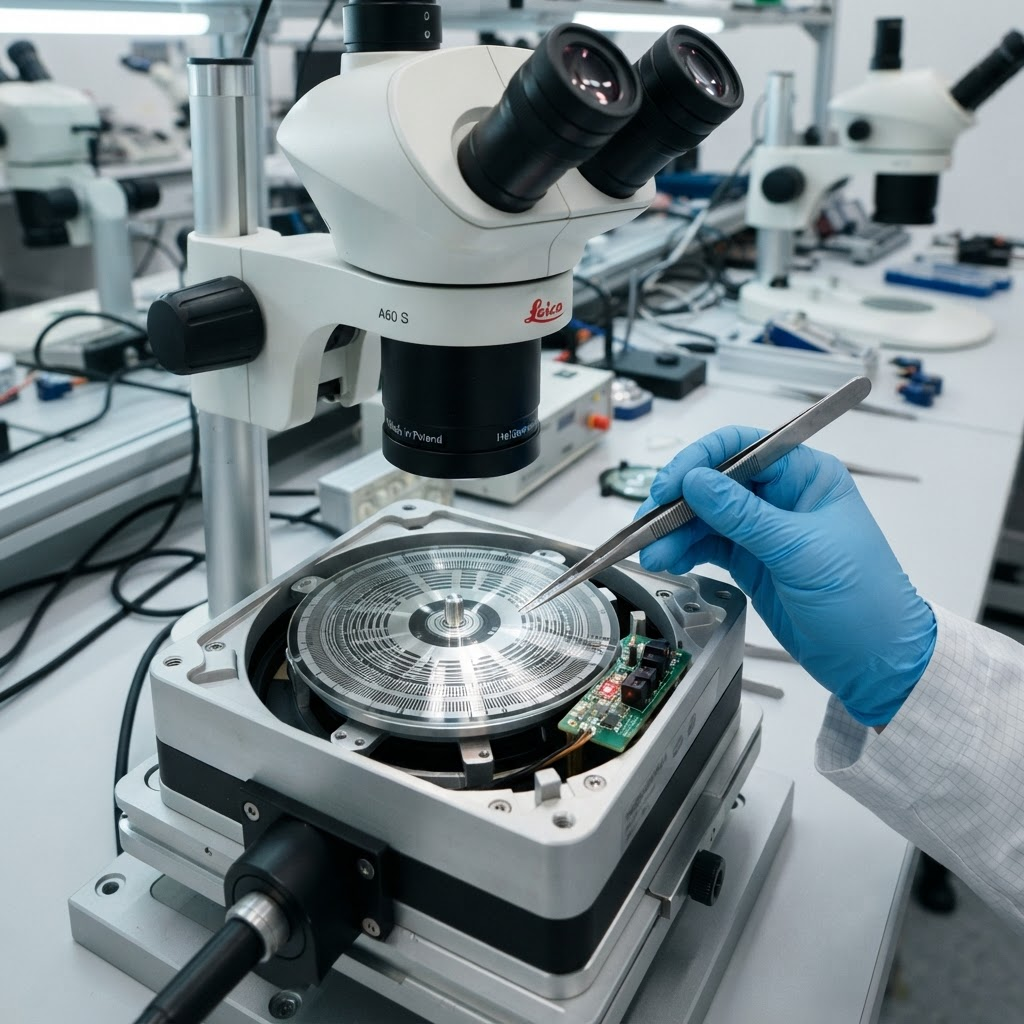

- Otwarcie obudowy i inspekcja wizualna dysku optycznego, diody LED i fotodetektora pod mikroskopem
- Pomiar napięć zasilających i sygnałów na poszczególnych stopniach układu interfejsu cyfrowego
- Naprawa komponentowa – wymiana uszkodzonych elementów elektronicznych, czyszczenie optyki, wymiana baterii buforowej
- Kalibracja i weryfikacja dokładności odczytu pozycji względem wzorca referencyjnego
- Test końcowy pod symulowanym obciążeniem cyklicznym przed odesłaniem do klienta
Serwis dla całej Polski i lokalnie na Śląsku
Enkodery absolutne to niewielkie, precyzyjne elementy, które można bezpiecznie wysłać kurierem w odpowiednim opakowaniu ochronnym – nie wymagają transportu całej maszyny czy serwomotoru. Dzięki temu przyjmujemy enkodery do naprawy od klientów z całej Polski, niezależnie od odległości. Klienci z regionu do około 50 km od Knurowa mogą liczyć dodatkowo na pomoc w prawidłowym demontażu enkodera z wrzeciona obrabiarki lub korpusu serwomotoru na miejscu, co minimalizuje ryzyko uszkodzenia mechanicznego podczas transportu.
Zasięg lokalny – region 50 km od Knurowa
Zasięg krajowy – wysyłka kurierem z całej Polski
Najczęściej zadawane pytania
Dlaczego naprawa enkodera absolutnego jest tak opłacalna w porównaniu do wymiany?
Enkodery absolutne Heidenhain, Fanuc czy Stegmann to precyzyjne komponenty optyczne lub magnetyczne, których cena nowej części liczona jest w tysiącach, a w przypadku niektórych modeli wieloobrotowych czy zintegrowanych z serwomotorem – w kilkunastu tysiącach złotych. Większość usterek dotyczy elektroniki interfejsu, zasilania lub zabrudzenia układu optycznego, a nie samej precyzyjnej mechaniki pomiarowej, co pozwala na naprawę za ułamek ceny nowego elementu.
Czy naprawiacie enkodery zintegrowane z korpusem serwomotoru?
Tak. W silnikach Fanuc, Yaskawa czy Panasonic enkoder absolutny jest wbudowany w korpus serwomotoru, co bywa mylnie diagnozowane jako konieczność wymiany całego silnika. Diagnostyka pozwala precyzyjnie odseparować usterkę enkodera od usterki samego serwomotoru, co często oznacza naprawę zamiast wymiany silnika za kilkanaście tysięcy złotych.
Enkoder zgłasza błąd pozycji absolutnej po wymianie baterii – co robić?
Po wymianie wyczerpanej baterii buforowej w enkoderach wieloobrotowych (np. Heidenhain EQN, Stegmann AG) konieczne jest ponowne ustawienie punktu odniesienia (referencji) pozycji absolutnej zgodnie z procedurą producenta sterownika CNC. Sama wymiana baterii bez tej procedury nie przywróci prawidłowego odczytu pozycji maszyny.
Jak długo trwa naprawa enkodera absolutnego?
Diagnostyka i naprawa komponentowa enkodera absolutnego (wymiana układu interfejsu, kondensatorów, regeneracja optyki) trwa zazwyczaj kilka dni roboczych od otrzymania uszkodzonego elementu, co jest znacznie szybsze niż zamawianie nowej części od producenta z zagranicy, gdzie czas dostawy bywa liczony w tygodniach.
Czy przyjmujecie enkodery do naprawy z całej Polski?
Tak, enkodery absolutne są niewielkimi, łatwymi do wysyłki elementami, dlatego przyjmujemy je kurierem od klientów z całej Polski. W regionie do około 50 km od Knurowa możliwa jest dodatkowo konsultacja i pomoc w demontażu enkodera z serwomotoru lub wrzeciona obrabiarki na miejscu.
