Kompleksowe wdrożenie kogeneratora – od projektu do pierwszej kilowatogodziny
Budowa lub modernizacja instalacji kogeneracyjnej zasilanej biogazem to wieloetapowy projekt wymagający ścisłej integracji prac budowlanych, mechanicznych i elektryczno-automatycznych. Nasza firma specjalizuje się w elektrycznej i automatycznej stronie tego projektu – od opracowania dokumentacji technicznej przez wykonanie szafy sterowania, instalację elektryczną i okablowanie, po konfigurację PLC, programowanie SCADA i uruchomienie kogeneratora wraz z synchronizacją z siecią energetyczną.
Realizujemy projekty dla wszystkich typów źródeł biogazu w Polsce: biogazowni rolniczych (gnojowica, kiszonka kukurydzy, odpady z przetwórstwa), instalacji na gazie składowiskowym LFG (składowiska komunalne i przemysłowe), biogazowni przy oczyszczalniach ścieków (osady pofermentacyjne WKF) oraz biometanowni z instalacją upgrade do jakości gazu ziemnego. Obsługujemy zarówno nowe instalacje o mocy od 50 kW do 5 MW, jak i modernizacje istniejących systemów.
Etapy realizacji wdrożenia kogeneratora biogazowego
| Etap | Zakres prac | Czas realizacji | Efekt końcowy |
|---|---|---|---|
| 1. Audyt i projekt | Analiza instalacji gazowej, dobór kogeneratora, projekt elektryczny E+AKPiA, schemat szafy, projekt uziemienia | 2–4 tygodnie | Dokumentacja techniczna do odbioru OSD |
| 2. Szafa sterowania | Budowa szafy sterowania, synchronizacji i zabezpieczeń generatora, okablowanie wewnętrzne, testy FAT | 1–3 tygodnie | Gotowa szafa z protokołem FAT |

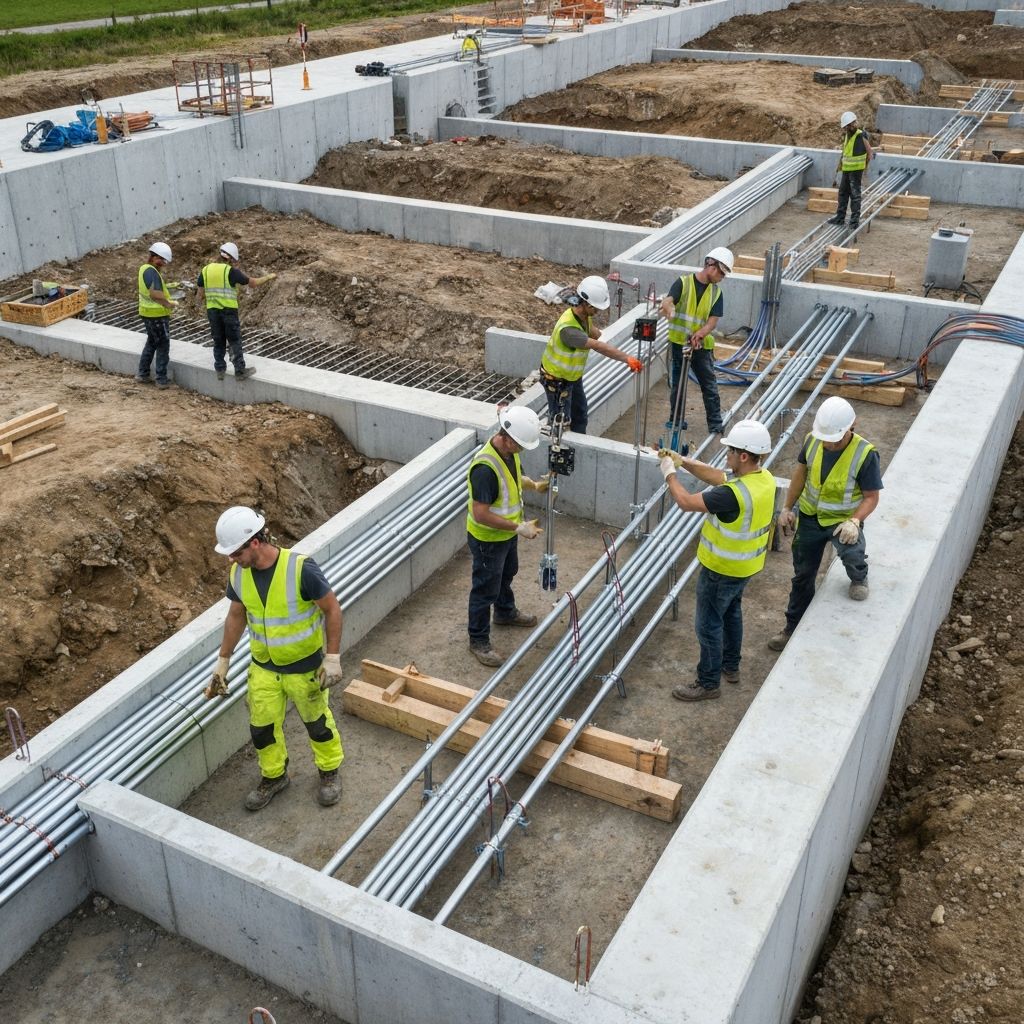

| 3. Instalacja elektryczna | Prowadzenie tras kablowych, montaż aparatury, podłączenie silnika i generatora, uziemienie, odgromienie | 1–2 tygodnie | Gotowa instalacja do testów |
| 4. Programowanie PLC/SCADA | Programowanie sterownika (TIA Portal/Codesys), wizualizacja SCADA, konfiguracja alarmów i protokołów komunikacyjnych | 1–2 tygodnie | Działający system sterowania |
| 5. Próby ruchowe | Testy elektryczne, próby bez gazu (cold run), próby na biogaz, regulacja mieszanki AFR, optymalizacja parametrów | 3–5 dni | Kogenerator pracujący na biogaz |
| 6. Synchronizacja i przyłącze | Synchronizacja generatora z siecią OSD, nastawy zabezpieczeń wg IRiESD, testy współpracy z siecią | 1–2 dni | Kogenerator oddający energię do sieci |
| 7. Odbiory i dokumentacja | Pomiary elektryczne, dokumentacja powykonawcza, szkolenie obsługi, przekazanie haseł i kopii zapasowych programu | 1–2 dni | Kompletna dokumentacja, szkolenie |
Projekt szafy sterowania i synchronizacji kogeneratora

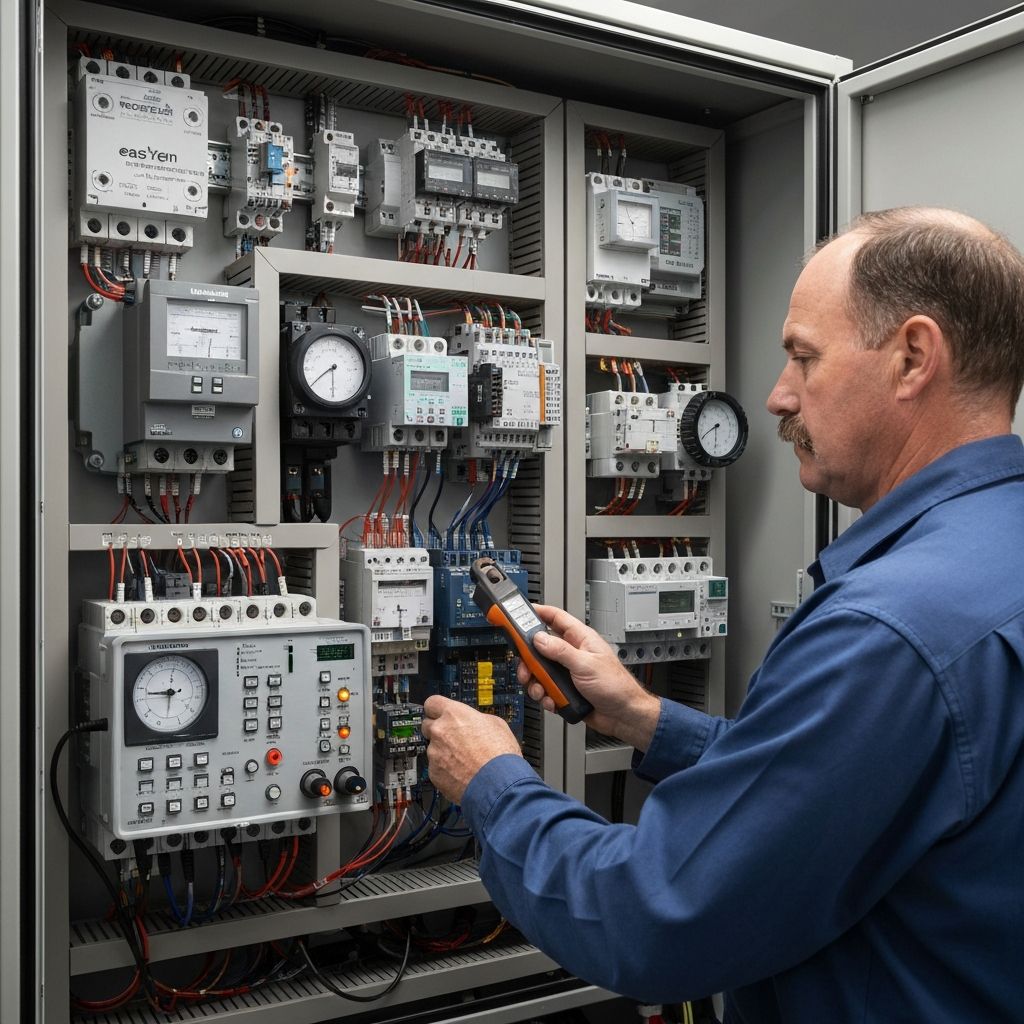

Szafa sterowania kogeneratora biogazowego to złożony system obejmujący co najmniej trzy główne bloki funkcjonalne: szafę sterownika PLC z I/O (zarządzanie procesem silnika i instalacji gazowej), szafę automatyki i zabezpieczeń generatora (synchronizacja, zabezpieczenie różnicowe, odległościowe) oraz szafę rozdzielnicy nN z zabezpieczeniem liniowym i polami pomiarowymi.
Do synchronizacji generatora stosujemy sterowniki Woodward easYgen-3100/3200 lub ComAp InteliGen NT, które realizują automatyczną synchronizację napięcia, częstotliwości i fazy przed włączeniem wyłącznika generatora do sieci. Zabezpieczenia generatora (różnicowe 87G, nadprądowe 51V, podnapięciowe 27, nadczęstotliwościowe 81O/U) wykonujemy na przekaźnikach Siemens 7SJ85, SEL-300G lub ABB REG650.
Modernizacja istniejącego kogeneratora – upgrade systemu sterowania
Wiele kogeneratorów pracujących w Polsce od lat 2005–2015 posiada przestarzałe systemy sterowania bazujące na Siemens S7-300 z WinCC 6.x lub starszych platformach. Ograniczona dostępność części zamiennych, brak zdalnego dostępu i niemożność integracji z nowoczesnymi systemami zarządzania energią (EMS) to główne motywacje do modernizacji. Realizujemy upgrade systemów sterowania z zachowaniem ciągłości pracy kogeneratora.
Typowy projekt modernizacji obejmuje: migrację programu PLC z S7-300 do S7-1500 (kompilacja i adaptacja bloków w TIA Portal), wymianę panelu HMI na Siemens Comfort Panel TP1500 z nową wizualizacją, instalację zdalnego dostępu VPN, podłączenie do systemu monitoringu energii (AMSA, SolarEdge Energy Hub, Janitza GridVis). Czas modernizacji: 5–10 dni z jedną przerwą technologiczną na przełączenie sterownika.
Wymagania przyłączeniowe OSD – co musisz wiedzieć
Każdy nowy kogenerator przyłączany do sieci elektroenergetycznej wymaga uzgodnienia z operatorem sieci dystrybucyjnej (OSD) zgodnie z Instrukcją Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD). Kluczowe wymagania techniczne dla kogeneratorów biogazowych przyłączonych do sieci nN (do 400V):
- Wyposażenie w automatykę odbudowy napięcia (ANO) – zabezpieczenie przed wyspową pracą
- Zabezpieczenie podnapięciowe (27) i nadnapięciowe (59): nastawa wg warunków przyłączenia OSD
- Zabezpieczenie nadczęstotliwościowe (81O) i podczęstotliwościowe (81U): typowo 49.0–51.5 Hz
- Układ pomiarowo-rozliczeniowy zgodny z wymaganiami Urzędu Regulacji Energetyki (URE)
- Sterownik PLC z rejestrem zdarzeń i możliwością eksportu danych pomiarowych do OSD
- Możliwość zdalnego wyłączenia kogeneratora przez operatora sieci (sygnał RIDO/DSR)
Mapa wdrożeń – obsługiwane regiony
Realizujemy wdrożenia kogeneratorów biogazowych w całej Polsce. Największa koncentracja instalacji, które obsługujemy, przypada na Śląsk i Małopolskę (Knurów, Gliwice, Rybnik, Tychy, Katowice, Sosnowiec, Bielsko-Biała, Oświęcim, Kraków, Nowy Sącz, Tarnów), Dolny Śląsk i Opolszczyznę (Wrocław, Opole, Legnica, Lubin), Wielkopolskę (Poznań, Kalisz, Gniezno, Konin), Mazowsze i centrum Polski (Warszawa, Łódź, Radom, Płock, Siedlce) oraz Warmię i Mazury (biogazownie rolnicze w regionach intensywnej produkcji zwierzęcej, Olsztyn, Ostróda).
Planujesz wdrożenie kogeneratora? Skontaktuj się
Bezpłatna konsultacja techniczna, wycena projektu elektrycznego i automatyki, termin realizacji. Odpowiadamy w ciągu 24h roboczych.
FAQ – wdrożenie i projekt kogeneratora biogazowego
Co obejmuje projekt elektryczny kogeneratora biogazowego?
Projekt elektryczny obejmuje: schemat jednoliniowy instalacji HV/LV, projekt szafy sterowania i synchronizacji, dobór zabezpieczeń generatora, projekt uziemienia i odgromienia, schemat PROFIBUS/PROFINET, projekt SCADA, karty katalogowe i wykaz materiałów. Dokumentacja zgodna z wymaganiami OSD.
Ile trwa uruchomienie nowego kogeneratora biogazowego?
Typowy harmonogram: instalacja mechaniczna (3–5 dni), prace elektryczne i szafa (5–10 dni), programowanie PLC/SCADA (3–5 dni), próby ruchowe (2–3 dni), synchronizacja i odbiory (2–3 dni). Łącznie 3–4 tygodnie od zakończenia prac budowlanych.
Czy kogenerator na biogaz wymaga odbioru UDT?
Kogenerator jako wytwórca energii elektrycznej nie podlega UDT bezpośrednio. Instalacja przyłączenia do sieci wymaga uzgodnienia z OSD i spełnienia wymagań IRiESD. Zbiorniki ciśnieniowe (fermentator, gazozbiornik) wymagają odbioru UDT.
Czy można zmodernizować istniejący kogenerator ze starego systemu sterowania?
Tak, wykonujemy retromodernizacje. Typowo wymiana S7-200/300 na S7-1500 z TIA Portal, nowy HMI Comfort Panel TP1500, upgrade SCADA z WinCC 6.x na WinCC Unified. Rozruch nowego systemu w ciągu jednej przerwy technologicznej.
Jakie uprawnienia są wymagane do prac przy kogeneratorze?
Prace nN (do 1 kV): uprawnienia SEP E/D do 1 kV. Prace SN: uprawnienia SEP powyżej 1 kV. Strefy ATEX: certyfikat ATEX. Programowanie PLC: certyfikaty producenta Siemens TIA Portal. Nasi technicy posiadają wszystkie wymagane uprawnienia.
