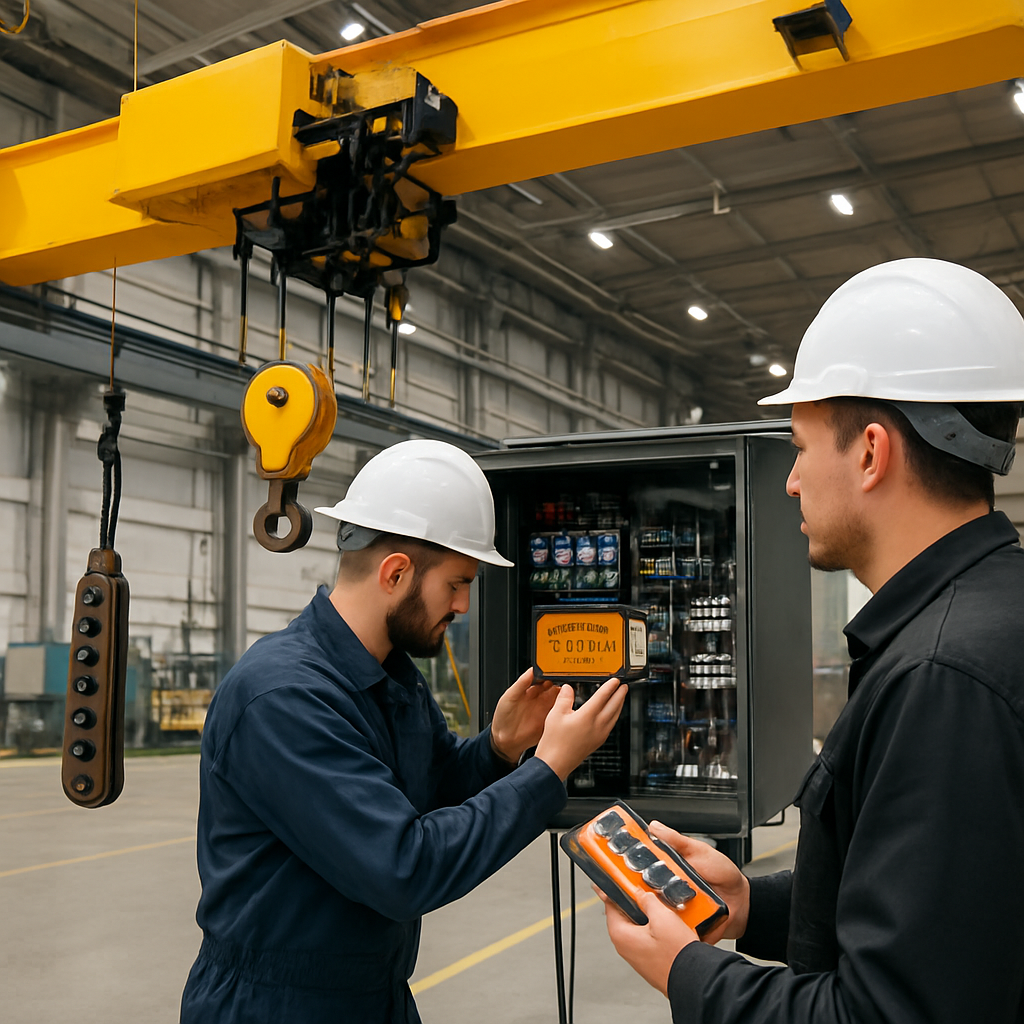

Kabel sterowania zwieszony od suwnicy po całej hali to dziś anachronizm – ogranicza swobodę operatora, naraża go na urazy i stanowi źródło kosztownych awarii. Przeróbka ze sterowania przewodowego na radiowe (bezprzewodowe) to jedna z najopłacalniejszych modernizacji, jaką można wykonać w parku maszynowym zakładu. W Acore realizujemy takie projekty kompleksowo: od analizy elektrycznej suwnicy, przez montaż i programowanie odbiornika, po dokumentację do odbioru UDT.
Dlaczego warto wymienić kabel sterowania na radio?
Klasyczne przyciski na kablu (zwane „bananami" lub „kablem ze sterownikiem") mają wiele wad: kabel ulega uszkodzeniom mechanicznym, opona gniazda się niszczy, styki utleniają. Operator musi stać pod ładunkiem, co zwiększa ryzyko wypadku. Przy dłuższych suwnicach kabel ogranicza zasięg pracy do strefy pod wózkiem.
Kluczowe korzyści ze sterowania bezprzewodowego
- Bezpieczeństwo operatora – operator może stać w bezpiecznej odległości od podnoszonego ładunku, co bezpośrednio zmniejsza ryzyko wypadku przy pracy.
- Brak kabla = brak awarii kabla – eliminacja najczęstszej przyczyny przestoju (uszkodzony kabel sterowania, zerwany banan, wadliwy styk w gnieździe).
- Mobilność – operator może swobodnie poruszać się po hali, obsługując suwnicę z optymalnej pozycji obserwacyjnej.
- Zgodność z przepisami – coraz więcej zakładów wymaga bezprzewodowego sterowania jako standardu bezpieczeństwa zgodnego z normą EN 13557.
- Szybszy zwrot inwestycji – eliminacja kosztownych napraw kabli i przestojów produkcyjnych.
Producenci systemów radiowych – które systemy montujemy?
Rynek systemów radiowych do dźwignic zdominowany jest przez kilku czołowych producentów, różniących się klasą, zakresem funkcji i certyfikacjami bezpieczeństwa. Dobieramy system do specyfiki urządzenia i wymagań klienta:
| Producent | Kluczowe modele | Certyfikat bezpiecz. | Zasięg | Zastosowanie |
|---|---|---|---|---|
| Hetronic (USA/DE) | NOVA S8, NOVA M8, MINI, FBB-Mini | SIL3 / PLe / CE / TÜV | Do 1000 m | Suwnice, dźwigi, żurawie |
| HBC-radiomatic (DE) | Spectrum A12, Micron 6, Joker 4 | SIL3 / PLe / TÜV | Do 1000 m | Suwnice, wciągniki, maszyny specjalne |
| Tele Radio (SE) | T60-4, T60-8, Panther 12, Tiger | SIL2 / PLd / CE | Do 500 m | Suwnice, dźwigi lekkie |
| Scanreco (SE) | RC400, G4, MICRO, SRD9 | SIL3 / PLe / CE | Do 1000 m | HDS, żurawie, suwnice portowe |
| Autec (IT) | LK10, MK14, XE4, JM | SIL3 / PLe / CE | Do 500 m | Suwnice, podesty, maszyny komunalne |
| NBB Fernbedienungen (DE) | myAX, Aximo, Radioline | SIL2 / PLd / CE | Do 300 m | Wciągniki, lekkie suwnice |
| IREL (PL) | MAGNUM RC, COMPACT, MINI RC | CE / UDT | Do 300 m | Suwnice, wciągniki – produkt krajowy |
| Juuko (CN/EU) | E-serie, SM-serie, T-serie | CE | Do 200 m | Ekonomiczne – wciągniki łańcuchowe |
| Telecrane (CN) | F21, F24, F14 | CE | Do 150 m | Ekonomiczne – wciągniki łańcuchowe |
| Gross-Funk (SE) | GF900, GF700, SmartAntenna | SIL3 / PLe / CE | Do 1000 m | Żurawie portowe, suwnice ciężkie |
W jakich suwnicach i wciągnikach wykonujemy modernizację?
Instalujemy systemy radiowe we wszystkich typach urządzeń dźwignicowych niezależnie od producenta, wieku maszyny i napięcia zasilania (230V/400V, AC/DC, 24V–690V):
| Typ urządzenia | Producenci | Montowany system | Liczba kanałów |
|---|---|---|---|
| Suwnica pomostowa jednodźwigarowa | Abus, Demag, Konecranes, Verlinde, GIS | Hetronic NOVA S8 / HBC Spectrum | 4–8 przycisków |
| Suwnica pomostowa dwudźwigarowa | Demag, Konecranes, Street Crane, Stahl | Hetronic NOVA M8 / HBC Micron 6 | 6–12 przycisków |
| Suwnica bramowa i półbramowa | Abus, Demag, Verlinde, Konecranes | Hetronic FBB / Tele Radio Panther | 4–10 przycisków |
| Wciągnik łańcuchowy elektryczny | Demag DC, Yale, Abus, SWF, Stahl | Tele Radio T60 / Juuko E-serie | 2–4 przyciski (góra/dół + jazda) |
| Wciągnik linowy elektryczny | Demag DR, Stahl ST, Konecranes CXT | Hetronic MINI / HBC Joker 4 | 4–8 przycisków |
| Suwnica podwieszana (podsuwnicy) | Abus ELV, Demag, SWF | NBB myAX / IREL COMPACT | 2–6 przycisków |
| Suwnica warsztatowa (przenośna) | Donati, Verlinde, Stahl SH | Telecrane F21 / Juuko T-serie | 2–4 przyciski |
| Układnica paletowa AS/RS | Jungheinrich, Dambach, Mecalux | Hetronic NOVA / HBC Spectrum | 6–16 przycisków proporcjonalnych |
Normy, przepisy i odbiór UDT
Modernizacja układu sterowania suwnicy lub wciągnika jest zmianą istotną w rozumieniu Rozporządzenia Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. (Dz.U. 2018 poz. 2176) i wymaga zgłoszenia do UDT oraz ponownego odbioru technicznego. Wszystkie montowane przez nas systemy spełniają wymagania:
- EN 13557:2003+A2:2008 – sterowanie dźwignicami, wymagania dla urządzeń sterujących
- EN ISO 13849-1 – funkcje bezpieczeństwa, kategoria PLd/PLe
- EN 62061 – poziom nienaruszalności bezpieczeństwa SIL2/SIL3
- EN 60204-32 – wyposażenie elektryczne dźwignic
- EN 300 220 / EN 300 328 – wymagania radiowe ETSI dla urządzeń krótkiego zasięgu
Dostarczamy pełną dokumentację powykonawczą: schemat elektryczny po modyfikacji, instrukcję obsługi w języku polskim, deklarację zgodności WE, protokół z prób funkcjonalnych i bezpieczeństwa oraz wsparcie przy odbiorze UDT.
Jak wygląda montaż systemu radiowego krok po kroku?
| Etap | Zakres prac | Czas |
|---|---|---|
| 1. Analiza techniczna | Inwentaryzacja układu elektrycznego, identyfikacja obwodów sterowania, ocena kompatybilności | 1–2 h |
| 2. Dobór systemu | Wybór producenta, modelu transmittera i odbiornika, liczby kanałów, certyfikatu bezpieczeństwa | 0,5 h |

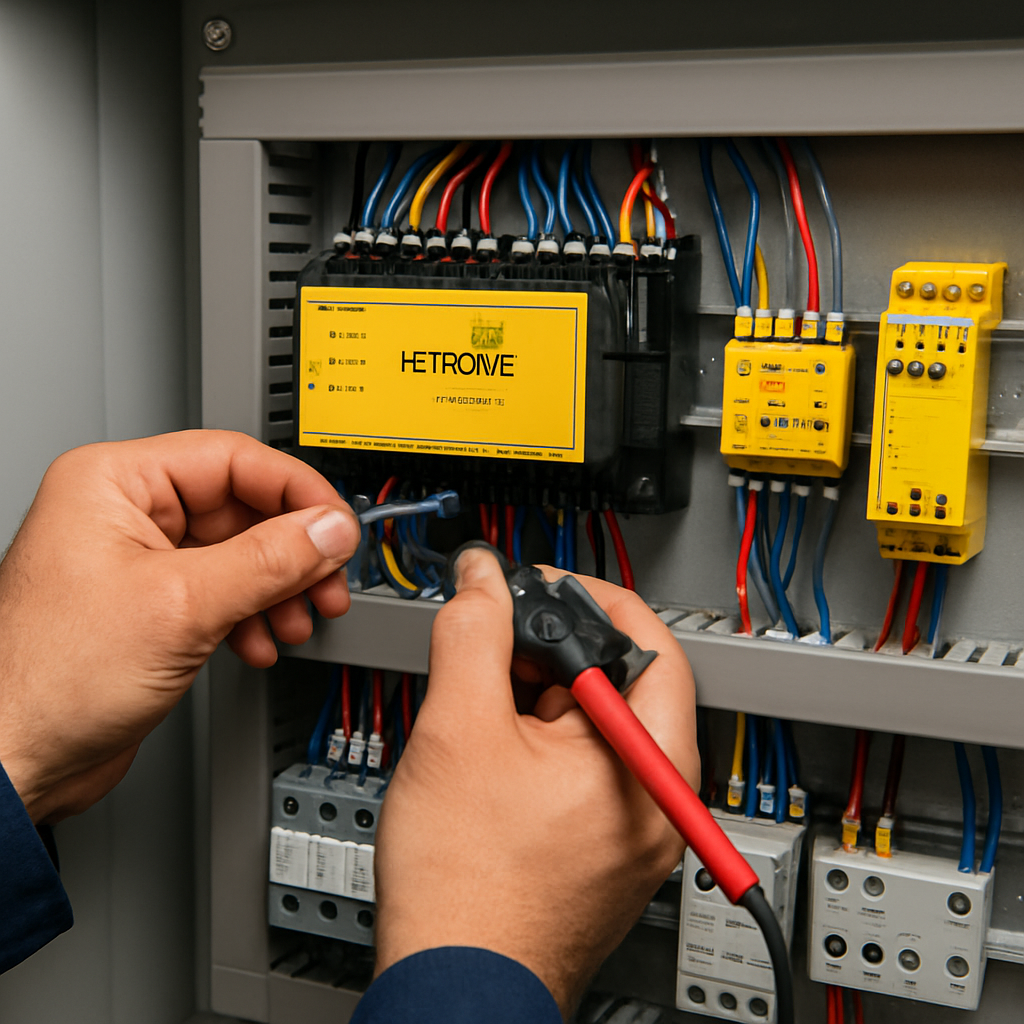

| 3. Modyfikacja szafy | Montaż odbiornika na szynie DIN, okablowanie do wejść sterownika/przekaźników, dodanie modułu bezpieczeństwa | 2–4 h |
| 4. Programowanie | Parowanie transmitter–odbiornik, konfiguracja funkcji bezpieczeństwa (stop awaryjny, timeout, blokada) | 0,5–1 h |
| 5. Próby funkcjonalne | Test wszystkich ruchów, test stopu awaryjnego E-STOP, test timeout, pomiary elektryczne | 1 h |
| 6. Dokumentacja i UDT | Sporządzenie schematu, instrukcji, deklaracji zgodności, wsparcie przy odbiorze UDT | 1–2 h |
Najczęstsze awarie i naprawy pilotów radiowych do suwnic
Oprócz nowych instalacji wykonujemy serwis i naprawy istniejących systemów radiowych. Najczęstsze zgłoszenia serwisowe to:
| Objaw | Przyczyna | Zakres naprawy |
|---|---|---|
| Pilot nie paruje się z odbiornikiem | Wyczyszczona pamięć odbiornika, zmiana kodu ID, rozładowany akumulator | Programowanie, ładowanie akumulatora NiMH |
| Suwnica nie reaguje na polecenia | Uszkodzona antena odbiornika, zakłócenie RF, timeout komunikacji | Wymiana anteny, analiza widma RF, rekonfiguracja |
| Jeden kierunek nie działa | Uszkodzony styk joysticka, przepalony dioda w matrycy klawiatury | Naprawa matrycy, wymiana joysticka |
| Stop awaryjny nie działa / zacięty | Mechaniczne zablokowanie przycisku E-STOP, awaria styku NC | Naprawa przycisku, wymiana modułu bezpieczeństwa |
| Transmitter nie ładuje się | Uszkodzone gniazdo ładowania, kontroler ładowania, akumulator NiMH/Li-Ion | Naprawa PCB ładowarki, wymiana akumulatora |
| Timeout za krótki / za długi | Błędna konfiguracja parametru watchdog w odbiorniku | Rekonfiguracja firmware przez port serwisowy |
| Odbiór zasięgu < 20 m | Uszkodzona antena, detuning układu antenowego, degradacja filtru RF | Naprawa układu antenowego, wymiana kabla |
| Suwnica jedzie w złym kierunku | Błędne podłączenie wyjść odbiornika do sterownika, zamienione fazy | Weryfikacja schematu, korekta połączeń |
Zasięg usług – suwnice i wciągniki: Śląsk i cała Polska
Realizujemy modernizacje sterowania suwnic i wciągników na terenie całej Polski. Szczególnie aktywni jesteśmy w regionach z największą koncentracją zakładów produkcyjnych i logistycznych:
Śląsk i okolice: Gliwice, Katowice, Zabrze, Bytom, Sosnowiec, Chorzów, Siemianowice Śląskie, Tychy, Dąbrowa Górnicza, Ruda Śląska, Knurów, Rybnik, Jastrzębie-Zdrój, Mikołów, Piekary Śląskie, Tarnowskie Góry, Będzin, Jaworzno, Orzesze, Łaziska Górne.
Pozostałe regiony: Wrocław, Opole, Częstochowa, Kraków, Łódź, Warszawa, Poznań, Bydgoszcz, Gdańsk, Szczecin, Rzeszów, Lublin, Kielce, Radom, Toruń, Olsztyn, Białystok, Zielona Góra.
Skontaktuj się – wycena modernizacji suwnic i wciągników
Potrzebujesz modernizacji sterowania suwnicy lub wciągnika na radiowe? Skontaktuj się z nami — wykonamy bezpłatną analizę techniczną i dobierzemy optymalny system. Czas realizacji od zgłoszenia do uruchomienia i odbioru UDT to zazwyczaj 1–5 dni roboczych.
Telefon / WhatsApp: +48 508 273 677
E-mail: biuro@acore.pl
