Żuraw słupowy i ścienny – wymagania elektryczne
Żuraw słupowy obrotowy i żuraw ścienny (konsola ścienna) to urządzenia transportu bliskiego, których instalacja elektryczna – wciągnik elektryczny (łańcuchowy lub linowy), okablowanie ramienia, sterownik i wyłączniki bezpieczeństwa – podlega wymaganiom normy PN-EN 60204-32. Jest to część norm zharmonizowanych z Dyrektywą Maszynową.
ACORE wykonuje pomiary elektryczne żurawi słupowych, ściennych i konsolowych bezpośrednio w zakładach przemysłowych, warsztatach i halach produkcyjnych na terenie Górnego Śląska. Wyniki dokumentujemy w protokołach pomiarowych zgodnych z wymaganiami UDT.
Uwaga – wyłącznik krańcowy górny haka
Uszkodzony lub źle wyregulowany wyłącznik krańcowy górny haka wciągnika to jedna z najczęstszych przyczyn wypadków przy obsłudze żurawi. Test jego działania jest obowiązkowym elementem pomiarów elektrycznych i przeglądu UDT.
Zakres pomiarów elektrycznych żurawia
Rezystancja izolacji wciągnika elektrycznego
PN-IEC 60364-6 / PN-EN 60204-32Pomiar 500V między uzwojeniami silnika wciągnika a masą. Minimalna wartość: 1 MΩ. Często spotykana usterka: zawilgocone uzwojenia silnika – powoduje niską rezystancję izolacji i przebicia.
Rezystancja izolacji okablowania żurawia
PN-EN 60204-32 / PN-IEC 60364-6Pomiar izolacji kabla zasilającego i okablowania sterowania. Obejmuje przewody biegnące po ramieniu żurawia (często eksponowane na uszkodzenia mechaniczne i warunki środowiskowe).
Ciągłość przewodów ochronnych PE
PN-IEC 60364-6Sprawdzenie ciągłości PE od tablicy do słupa, ramienia i silnika wciągnika. Brak ciągłości PE w metalowej konstrukcji żurawia to bezpośrednie zagrożenie dla operatora.
Skuteczność ochrony przed porażeniem
PN-IEC 60364-4-41Pomiar impedancji pętli zwarciowej. Weryfikacja zadziałania zabezpieczeń – czas odłączenia przy zwarciu musi być zgodny z PN-IEC 60364-4-41 (maks. 0.4 s dla 230V).
Działanie wyłącznika awaryjnego E-stop
PN-EN ISO 13850Test funkcjonalny przycisku bezpieczeństwa – zatrzymanie ruchu wciągnika i obrotu ramienia. Weryfikacja kategorii bezpieczeństwa (min. kat. 3, PLd wg PN-EN ISO 13849-1).
Działanie wyłączników krańcowych podnoszenia
PN-EN 60204-32Test wyłącznika krańcowego górnego haka wciągnika elektrycznego. Sprawdzenie rezerwy czasu i drogi hamowania po zadziałaniu wyłącznika. Parametr krytyczny dla BHP.
Typy żurawi i wciągników, które obsługujemy
Wykonujemy pomiary elektryczne dla różnych typów żurawi i wciągników elektrycznych:
- Żurawie słupowe obrotowe – na fundamencie lub podłodze (free-standing), z ramieniem 2–10 m
- Żurawie ścienne (konsolowe) – montowane na ścianie lub słupach hali
- Żurawie bramowe przejezdne – na torze jezdnym w hali
- Wciągniki elektryczne łańcuchowe – Demag DC, SWF, Verlinde, Columbus McKinnon
- Wciągniki elektryczne linowe – Kito, Stahl ST, R&M Materials Handling
- Żurawie z napędem falownikowym – z pomiarem izolacji przy odłączonym falowniku

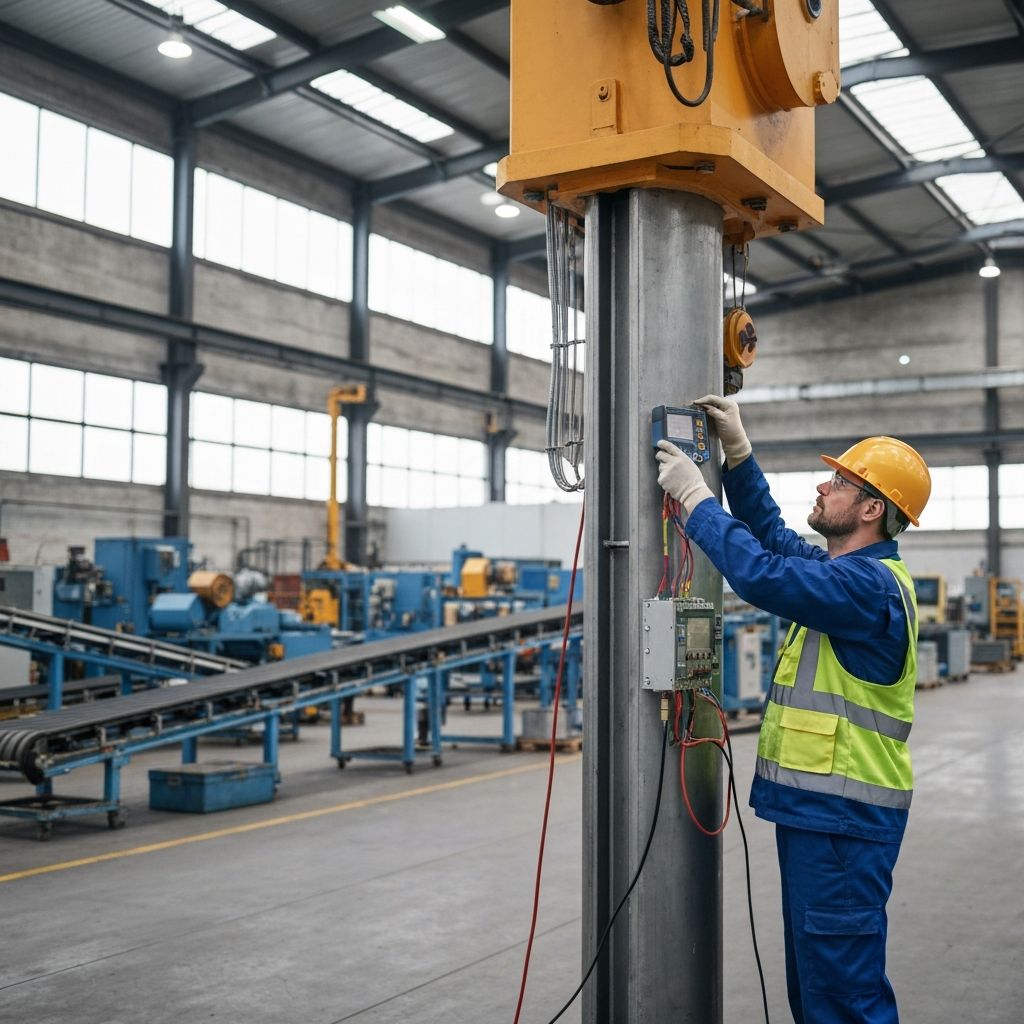

Żuraw słupowy z wciągnikiem elektrycznym – kompleksowe pomiary elektryczne zgodne z PN-EN 60204-32
Obszar działania – pomiary żurawi na Śląsku
Okolice Gliwic (do 30 km)
Okolice Rybnika (do 30 km)
FAQ – pomiary elektryczne żurawi
Jakie pomiary elektryczne są wymagane dla żurawia słupowego?+
Dla żurawia słupowego wymagane są: pomiar rezystancji izolacji silnika wciągnika i okablowania (megaomomierz 500V), sprawdzenie ciągłości przewodów PE, pomiar impedancji pętli zwarciowej, test wyłącznika awaryjnego E-stop i wyłączników krańcowych podnoszenia. Wyniki dokumentuje się w protokole pomiarowym.
Czy żuraw słupowy wymaga dozoru UDT?+
Tak – żurawie słupowe i ścienne (jeśli udźwig > 250 kg lub wysokość podnoszenia > 3m) podlegają dozorowi technicznemu UDT. Dokumentacja techniczna musi zawierać aktualne protokoły pomiarów elektrycznych.
Jak często wykonuje się pomiary elektryczne żurawia?+
Pomiary elektryczne żurawia słupowego lub ściennego powinny być wykonywane co 5 lat oraz po każdej naprawie lub modyfikacji instalacji elektrycznej. UDT może wymagać aktualnych protokołów przy przeglądzie technicznym.
Ile kosztują pomiary elektryczne żurawia słupowego?+
Koszt pomiarów elektrycznych żurawia słupowego zaczyna się od 220–350 zł netto, w zależności od mocy wciągnika, liczby obwodów i lokalizacji. Przy pomiarach kilku żurawi jednocześnie oferujemy ceny pakietowe. Wycena bezpłatna.
Czy wykonujecie pomiary elektryczne żurawi na terenie województwa śląskiego?+
Tak – obsługujemy zakłady przemysłowe, warsztaty i hale produkcyjne w promieniu 30 km od Gliwic i 30 km od Rybnika. Serwis mobilny – wyjeżdżamy do klienta, bez konieczności transportu urządzenia.
