Naprawa urządzenia chłodniczego do szafy sterowniczej – Cosmotec, Stulz, Rittal, Pfannenberg
Klimatyzator szafy nie chłodzi, wyrzuca bezpiecznik lub wyświetla błąd HP/P1? Specjalizujemy się w naprawie komponentowej urządzeń chłodniczych do szaf sterowniczych, szaf laserów, plazmy i CNC – bez wymiany całego agregatu. Serwis Knurów · Gliwice · Katowice · Ostrava.

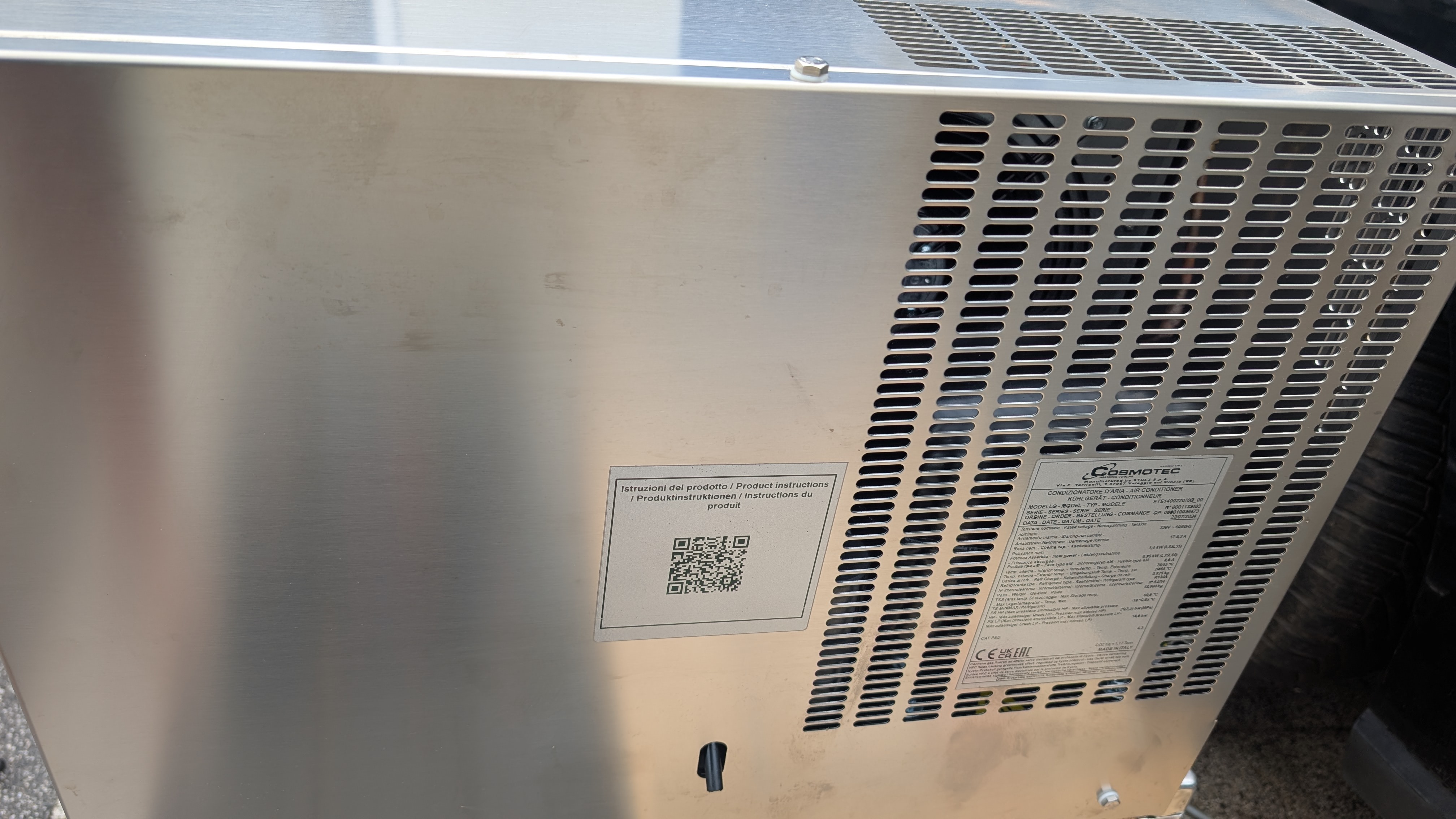

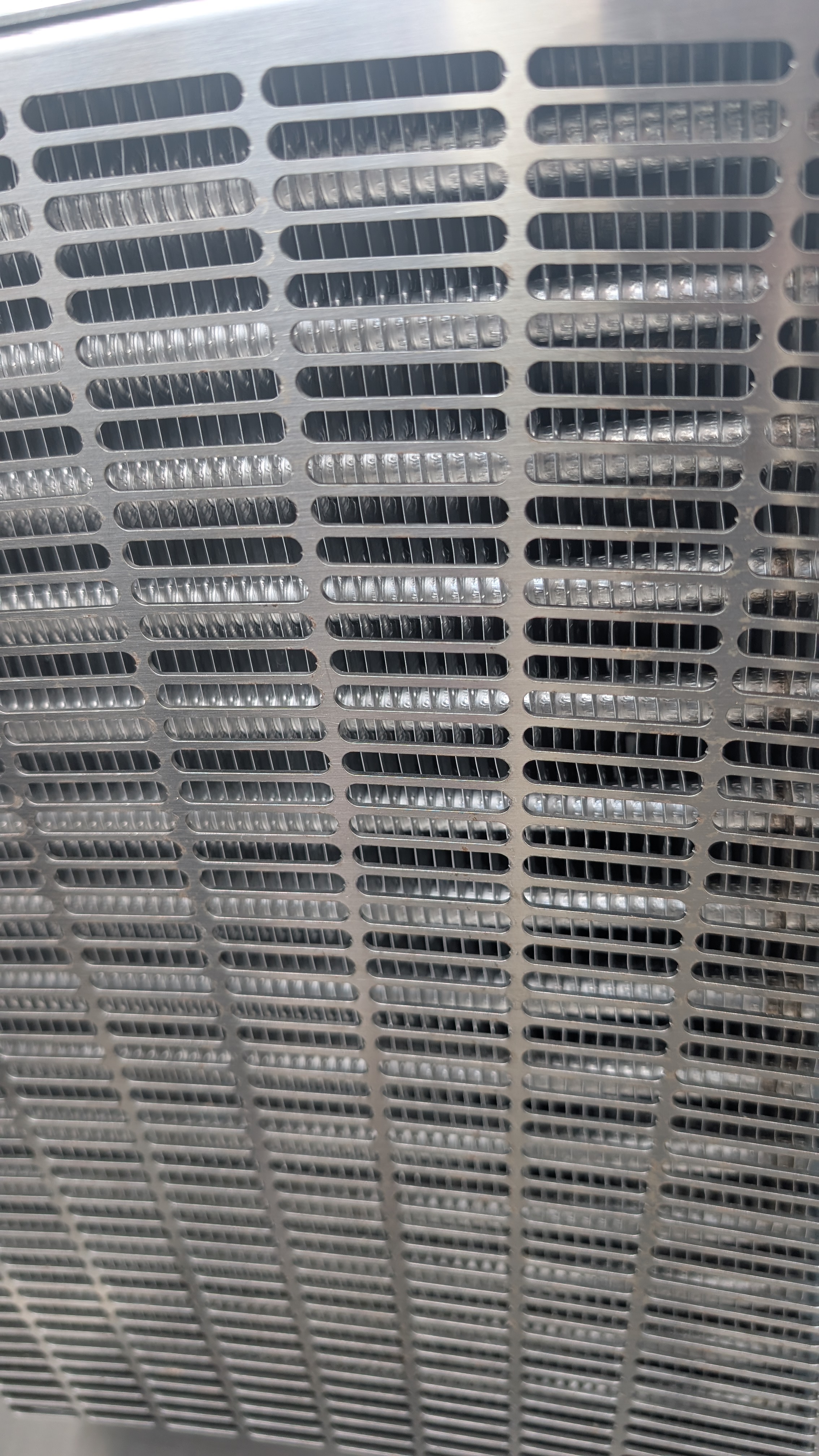

Naprawa z warsztatu: Cosmotec ETE1400 – zatkany skraplacz i uszkodzony sterownik Carel

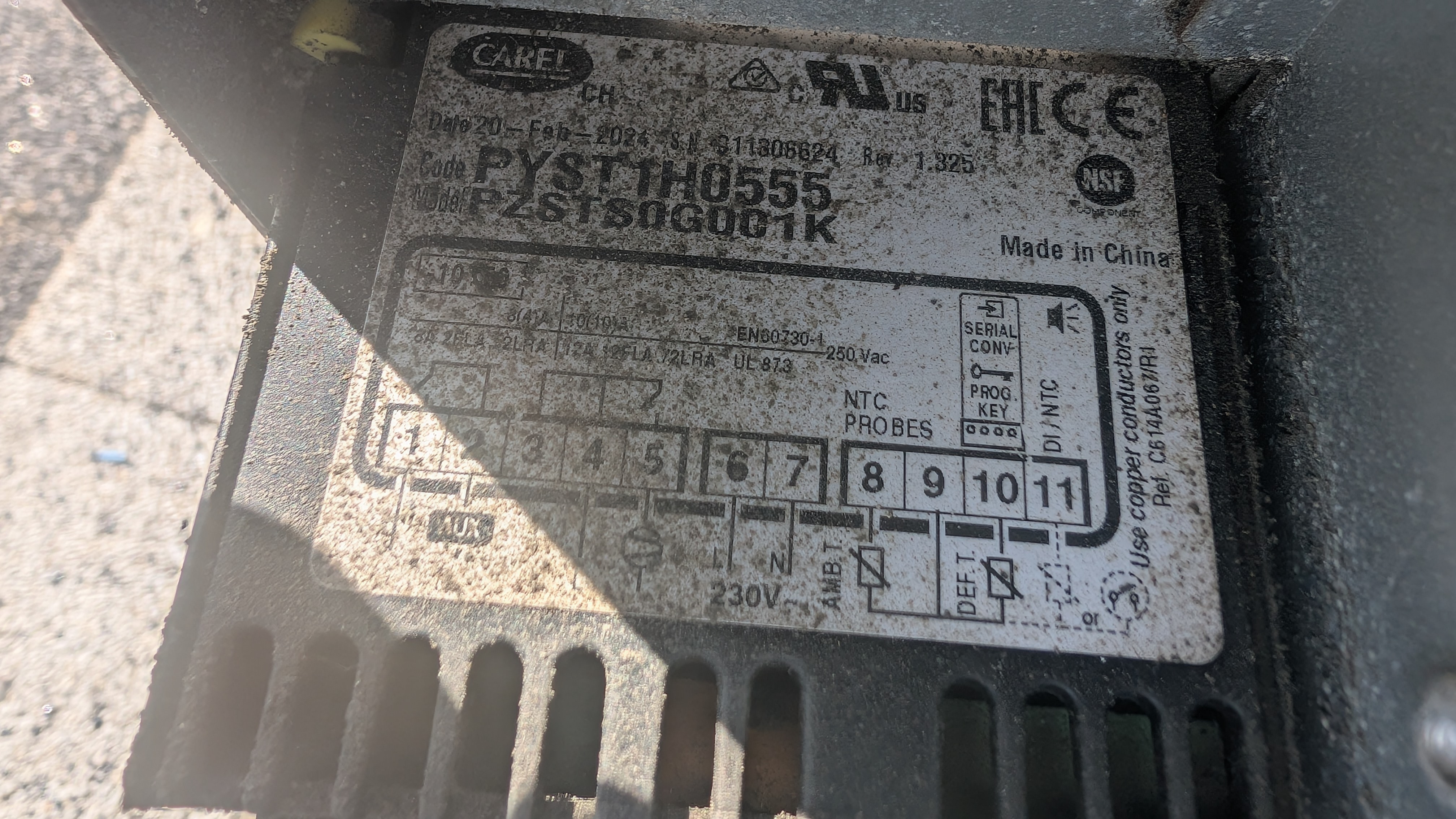

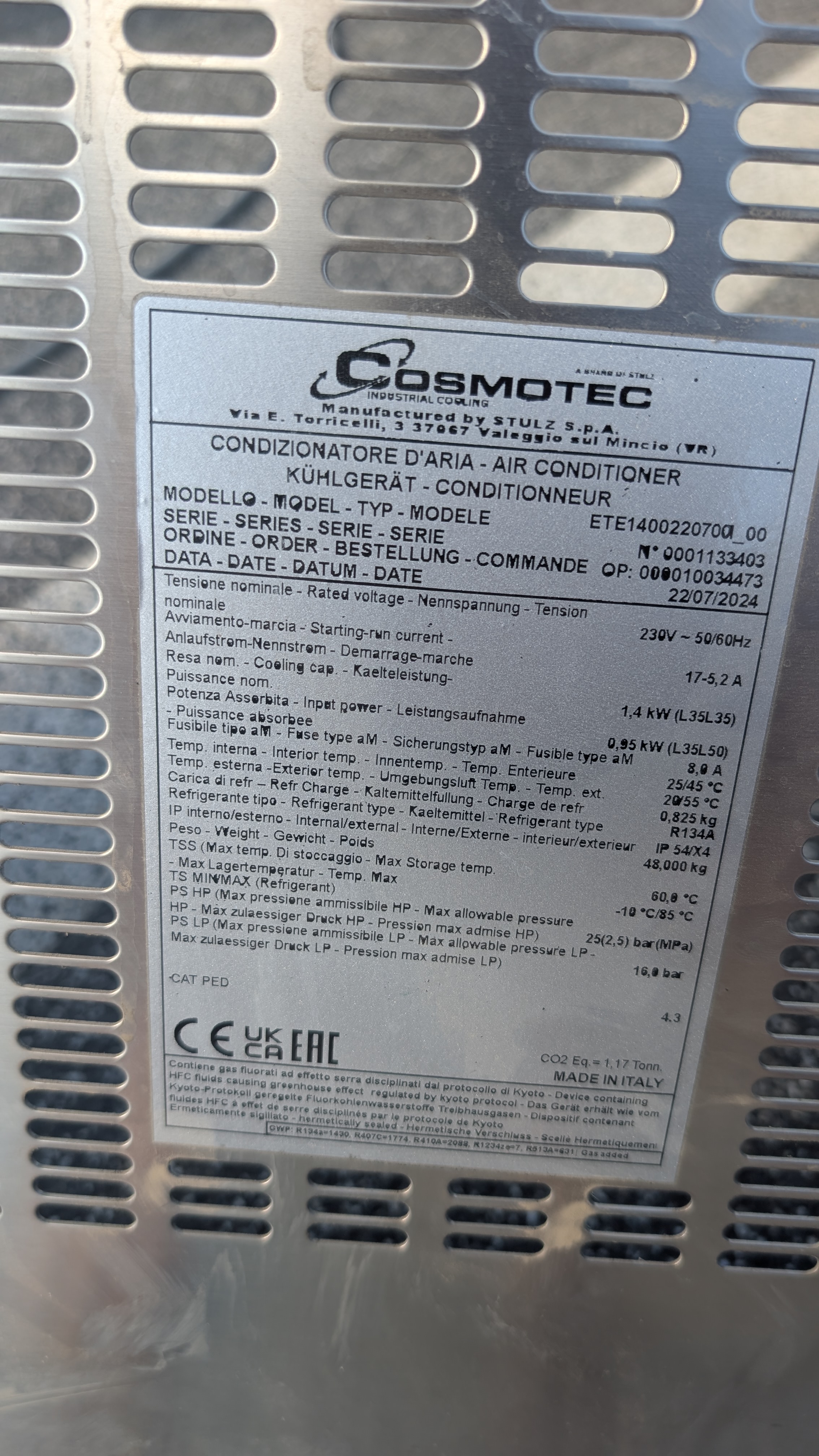

Poniższa dokumentacja pochodzi z realnej naprawy przeprowadzonej w naszym warsztacie. Urządzenie: Cosmotec ETE1400220700I (Stulz S.p.A., Valeggio sul Mincio, Włochy), czynnik R134a, moc chłodnicza 1,4 kW L35/L35, sterownik Carel PYST1H0555 (model PZ5TS0GU01K), data produkcji: 22.07.2024. Urządzenie pracowało przy laserze CNC. Klient zgłosił: brak chłodzenia + wyrzuca bezpiecznik nadprądowy.
Diagnoza: zatkany skraplacz + uszkodzony sterownik ECB

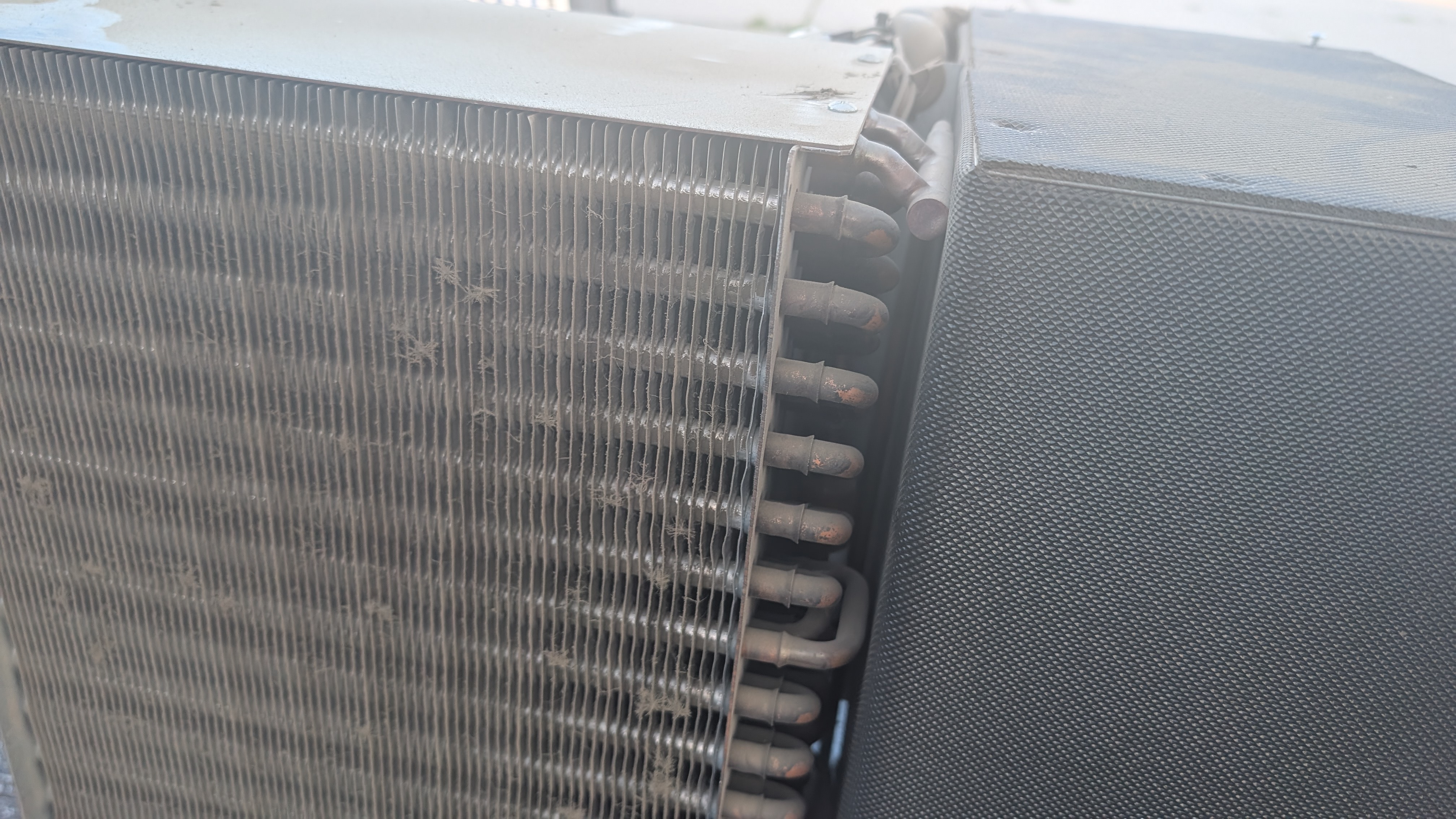

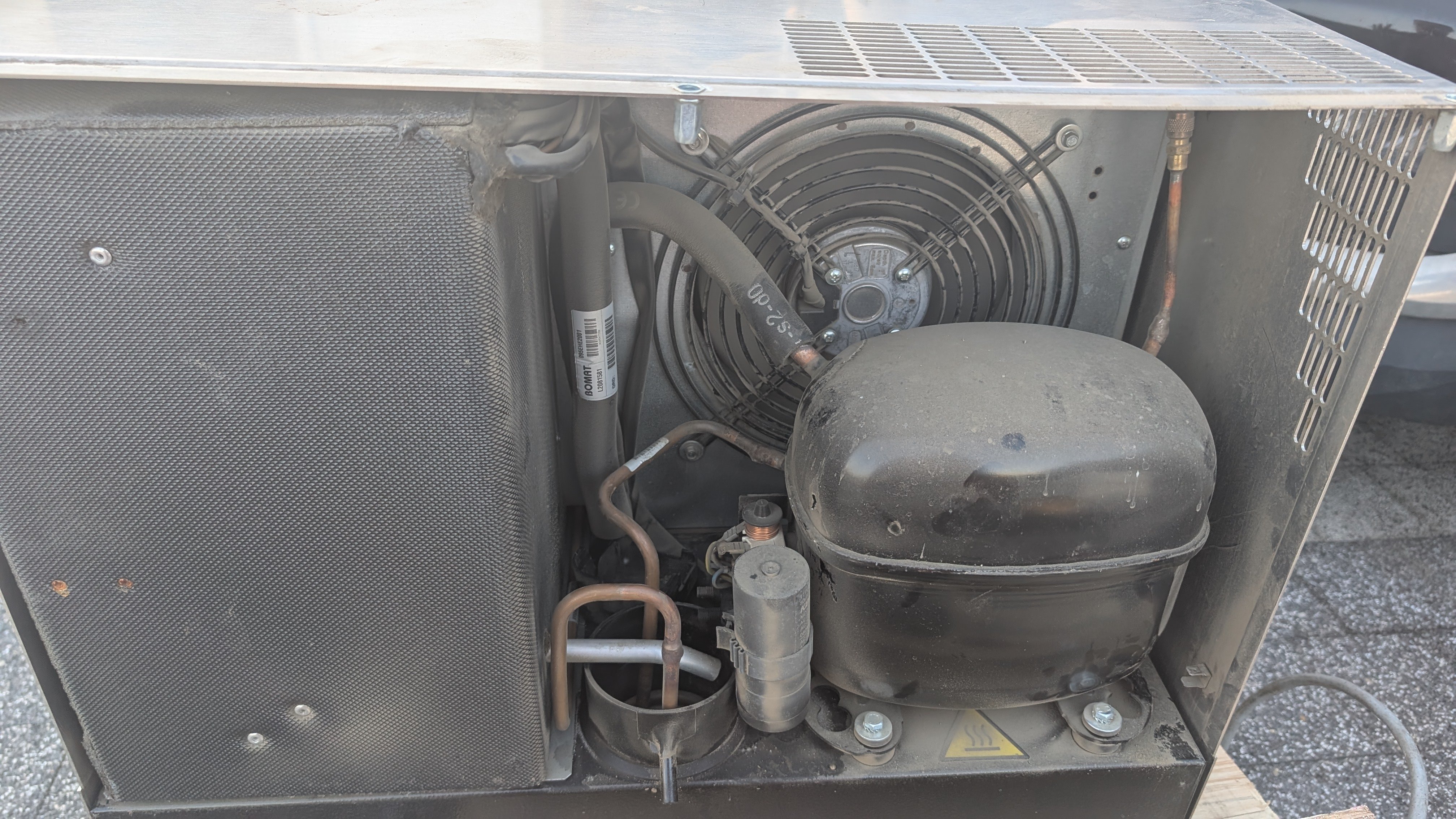

Po otwarciu urządzenia ujawniono dwie niezależne przyczyny awarii: (1) skraplacz całkowicie zablokowany włóknami i kurzem przemysłowym z otoczenia lasera CNC – sprężarka pracowała pod ciągłym przeciążeniem termicznym, (2) na płytce sterownika Carel PYST1H0555 stwierdzono uszkodzony przekaźnik wyjściowy kompresora (zespawane styki) oraz przepalony kondensator elektrolityczny 100µF/25V w sekcji zasilania.
Czym jest urządzenie chłodnicze do szafy sterowniczej i kiedy jest niezbędne?
Szafowe urządzenie chłodnicze (ang. enclosure air conditioner, cabinet cooler) to kompaktowy agregat freonowy montowany na ścianie lub drzwiach szafy elektrycznej. W obiegu zamkniętym chłodzi powietrze wewnątrz szafy bez wymiany z otoczeniem zewnętrznym – co jest kluczowe w środowiskach zapylonych, agresywnych chemicznie lub wilgotnych.
Kiedy jest niezbędne? Norma IEC 62208 i EN 60529 określają, że temperatura wewnątrz szafy nie powinna przekraczać +35°C. Falowniki, serwonapędy i sterowniki PLC generują ogromne ilości ciepła – przykładowo falownik 22 kW oddaje do szafy ok. 660 W. Bez aktywnego chłodzenia nawet przy Tzew = 25°C temperatura wewnętrzna wzrośnie do 55–65°C, co drastycznie skraca żywotność kondensatorów i układów IGBT.
Aplikacje wymagające aktywnego chłodzenia szaf: lasery CO₂ i światłowodowe, maszyny CNC z serwami, plazmotniki przemysłowe, szafy falownikowe do 132 kW, szafy sterownicze robotów spawalniczych, rozdzielnice Data Center, szafy SWD w górnictwie.
Producenci klimatyzatorów szaf – 12 marek, które serwisujemy
Poniższa tabela zawiera producentów, z których urządzeniami mamy bezpośrednie doświadczenie serwisowe. Dla każdej marki znamy schematy, kody błędów i dostępność części zamiennych.
| Marka | Serie / modele | Czynnik | Sterownik | Moc chłodnicza |
|---|---|---|---|---|
| Cosmotec (Stulz S.p.A.) | ETE / ETB / ETW / Protherm | R134a / R513A | Carel ECB / PYST1H0555 | 0,5–4,0 kW |
| Rittal | Blue e+ SK / TopTherm / SK 3305 | R134a / R410A | Rittal CMC / RiDiag | 0,3–5,0 kW |
| Pfannenberg | DTS 3000 / 6000 / PWSX | R134a / R407C | ECC200 / sterownik własny | 0,5–6,0 kW |
| Schneider Electric | NSYCU / NSYCUHD | R134a | Wbudowany termostat bimetalowy / NTC | 0,5–4,0 kW |
| Eldon / Eaton | ESA / ETW / Series 8 | R134a | Danfoss EKC / sterownik własny | 0,5–3,0 kW |
| Inoxpa / Hydac | FC / FKT series | R134a / R404A | Danfoss / Carel pRack | 1,0–8,0 kW |
| Stego | KG / CS / CL | R134a | Termostat STE / DIN-rail | 0,3–2,0 kW |
| Siemens / Sivacon | 8MR / klimatyzacja modułowa | R410A | BACnet / PROFIBUS | 1,0–12,0 kW |
| Thermal Edge | CR / AC / HP series | R134a | IntelliCool 2 | 0,3–3,5 kW |
| APC by Schneider | InRow RA / RD / RC | R410A | APC AP / MODBUS | 2,0–30,0 kW |
| Emerson / Vertiv | Liebert CW / iCOM | R410A / R32 | iCOM / MODBUS RTU | 3,0–50,0 kW |
| Tempco | TRCA / TRCE | R134a | PLC Siemens własny | 0,5–5,0 kW |
Serwisujemy również urządzenia innych producentów. Skontaktuj się z nami z numerem seryjnym.
Zastosowania – jakie maszyny i urządzenia wymagają chłodzenia szaf?
| Aplikacja | Moc chłodnicza | Popularne marki |
|---|---|---|
| Szafa sterownicza PLC/HMI | 0,5–2,0 kW | Rittal Blue e+, Cosmotec ETB, Stego CS |
| Laser CO₂ / światłowodowy | 1,0–5,0 kW | Cosmotec ETE, Pfannenberg DTS 6000 |
| Plazma / cięcie CNC | 1,5–4,0 kW | Rittal TopTherm, Schneider NSYCU |
| Robot spawalniczy | 0,5–2,0 kW | Stego KG, Cosmotec ETB, Eldon ESA |
| Szafa falownikowa VFD | 1,0–8,0 kW | Pfannenberg PWSX, Rittal Blue e+ |
| Szafa rozdzielni energetycznej | 0,5–3,0 kW | Siemens 8MR, Schneider NSYCU |
| Data Center / serwerownia | 2,0–50,0 kW | APC InRow, Emerson Liebert, Vertiv |
| Urządzenia medyczne (MRI, CT, USG) | 1,0–5,0 kW | Laird, Cosmotec Protherm, Thermotek |
8 najczęstszych usterek – objawy, przyczyny i sposób naprawy
Poniżej opisujemy usterki, z którymi trafiają do nas urządzenia Cosmotec, Rittal, Pfannenberg i innych marek. Przy każdej usterki podajemy konkretny komponent do sprawdzenia i sposób naprawy.
Wyrzuca bezpiecznik nadprądowy
Wysoki – stojąca maszynaPrzyczyna
Zatkany skraplacz → sprężarka przeciążona / uszkodzony kondensator rozruchowy
Diagnoza
Pomiar prądu rozruchowego amperomierzem cęgowym, test kondensatora LCR
Naprawa
Czyszczenie lamelkowe skraplacza, wymiana kondensatora startowego CBB65A
Wyrzuca bezpiecznik różnicowy (RCD)
Wysoki – zagrożenie porażeniemPrzyczyna
Przebicie izolacji uzwojenia sprężarki na masę (wilgoć, starzenie)
Diagnoza
Pomiar izolacji Meggerem 500V między uzwojeniem a masą
Naprawa
Wymiana sprężarki hermetycznej (L'Unité Hermetique / Embraco / Tecumseh)
Nie działa, brak chłodzenia (sprężarka nie startuje)
Sredni – szafa przegrzanaPrzyczyna
Uszkodzony sterownik ECB / przepalony przekaźnik wyjściowy / brak napięcia 5V
Diagnoza

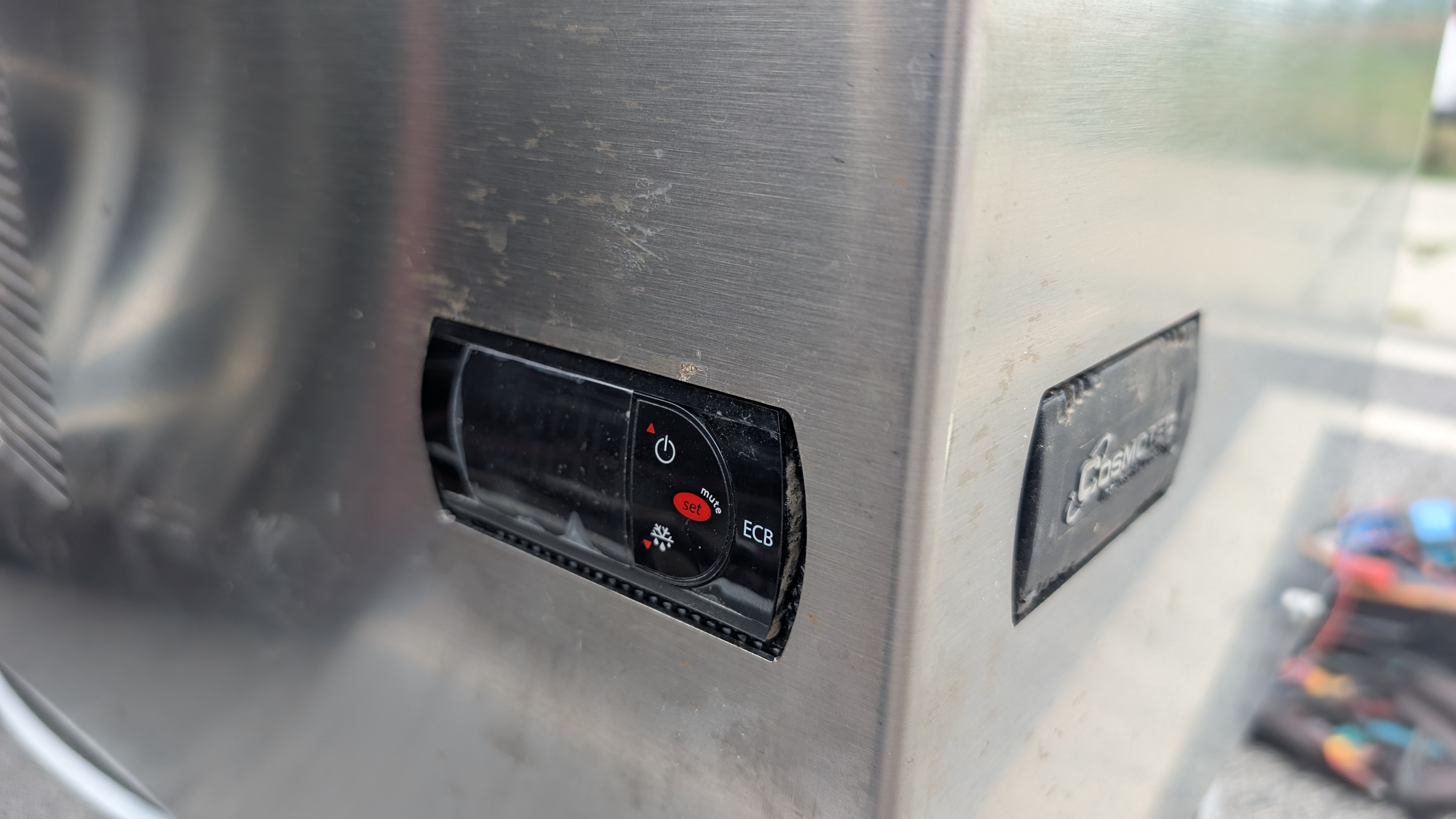

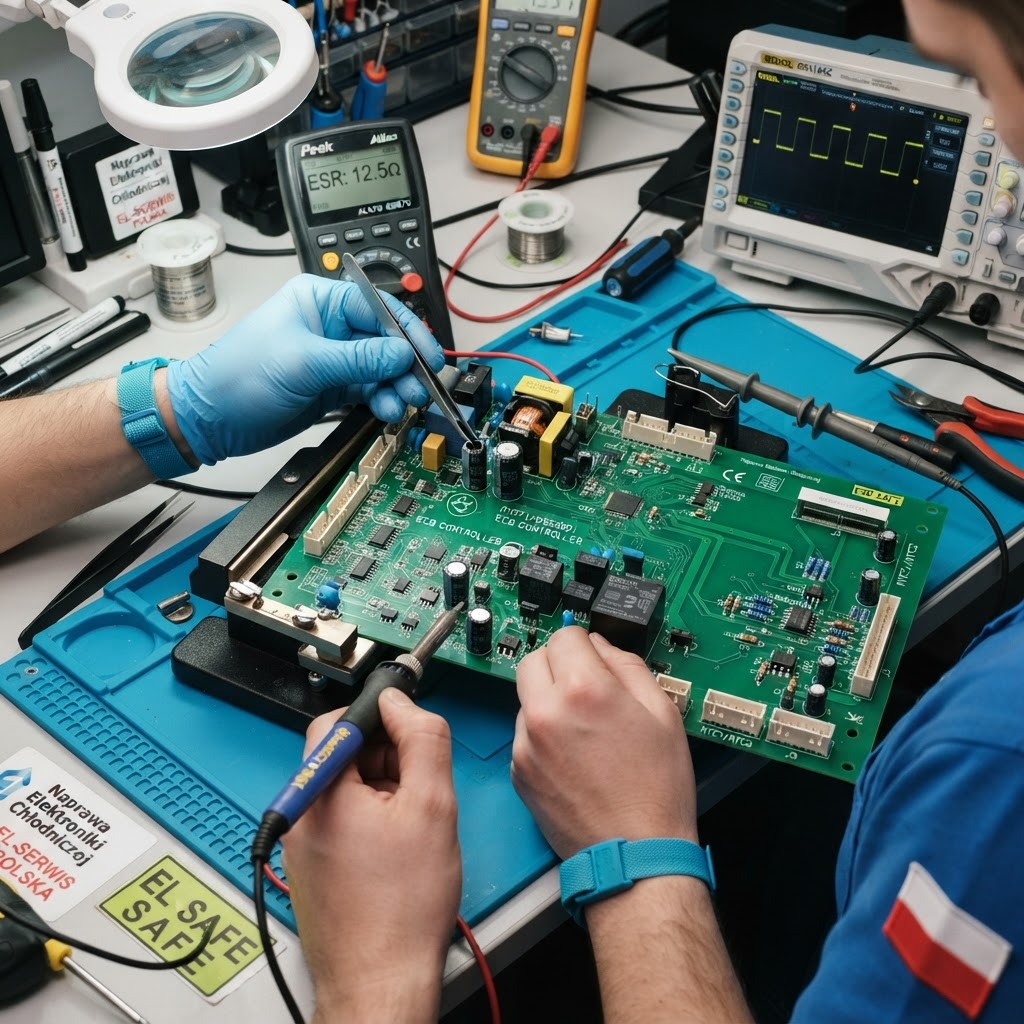

Diagnostyka sterownika Carel: kody E1–E9, pomiar napięć zasilania PCB
Naprawa
Naprawa PCB sterownika: kondensatory, przekaźnik G2R-1 Omron, regulator LM7805
Błąd P1 / P4 na wyświetlaczu
Niski – urządzenie pracuje ale błędnie sterujePrzyczyna
Uszkodzona sonda NTC (zwarcie lub przerwa) / korozja złącza wtykowego
Diagnoza
Pomiar rezystancji NTC: 10 kΩ @25°C; sprawdzenie wtyczki RJ45/JST
Naprawa
Wymiana czujnika NTC B57861S0103F040 lub dorobienie przewodu
Błąd HP (high pressure) – wyłączenie awaryjne
Wysoki – uszkodzenie sprężarki przez przegrzaniePrzyczyna
Zatkany skraplacz (lamelki zablokowane włóknami / kurzem przemysłowym)
Diagnoza
Oględziny wizualne skraplacza, pomiar ciśnienia manifoldem chłodniczym
Naprawa

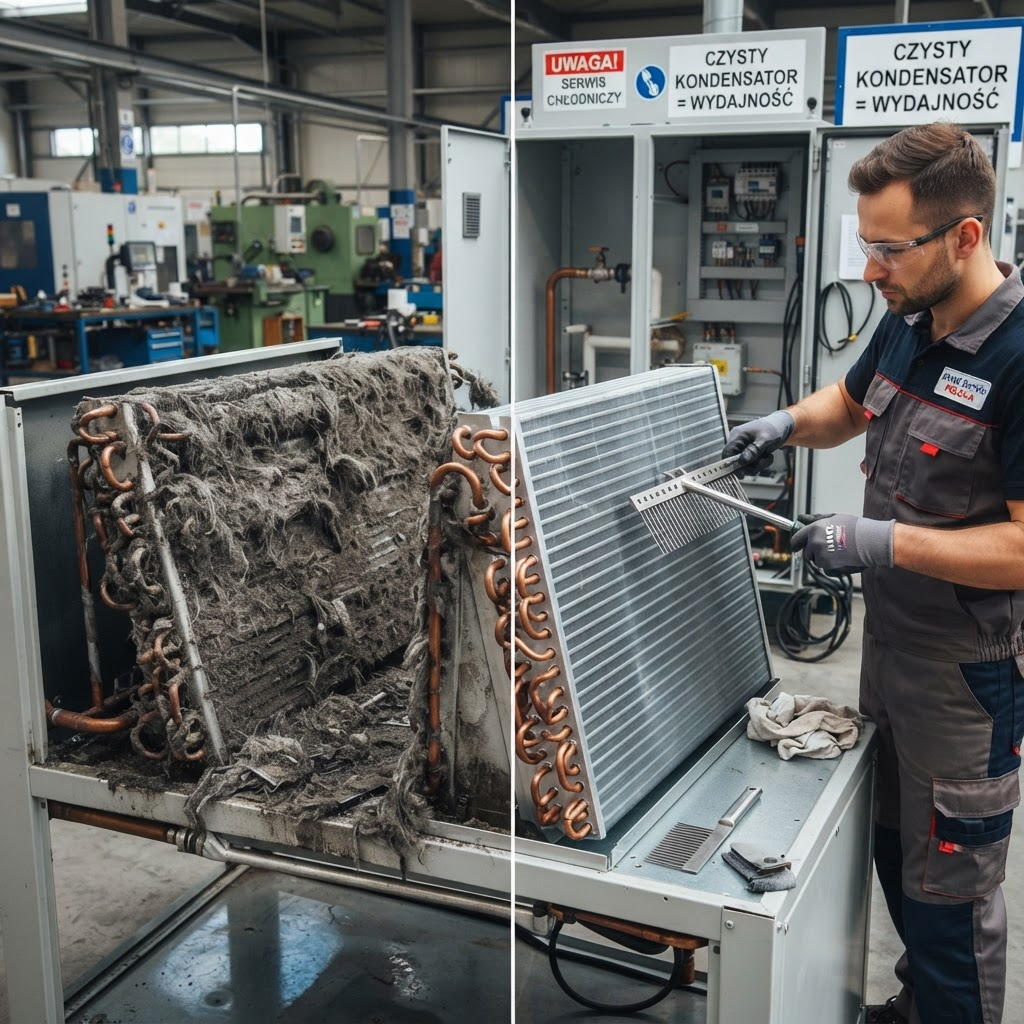

Chemiczne czyszczenie lamelkowe + prostowanie lamelkownicy, uzupełnienie R134a
Głośna praca – stukanie, wibracje
Sredni – ryzyko zatrzymania wentylatoraPrzyczyna

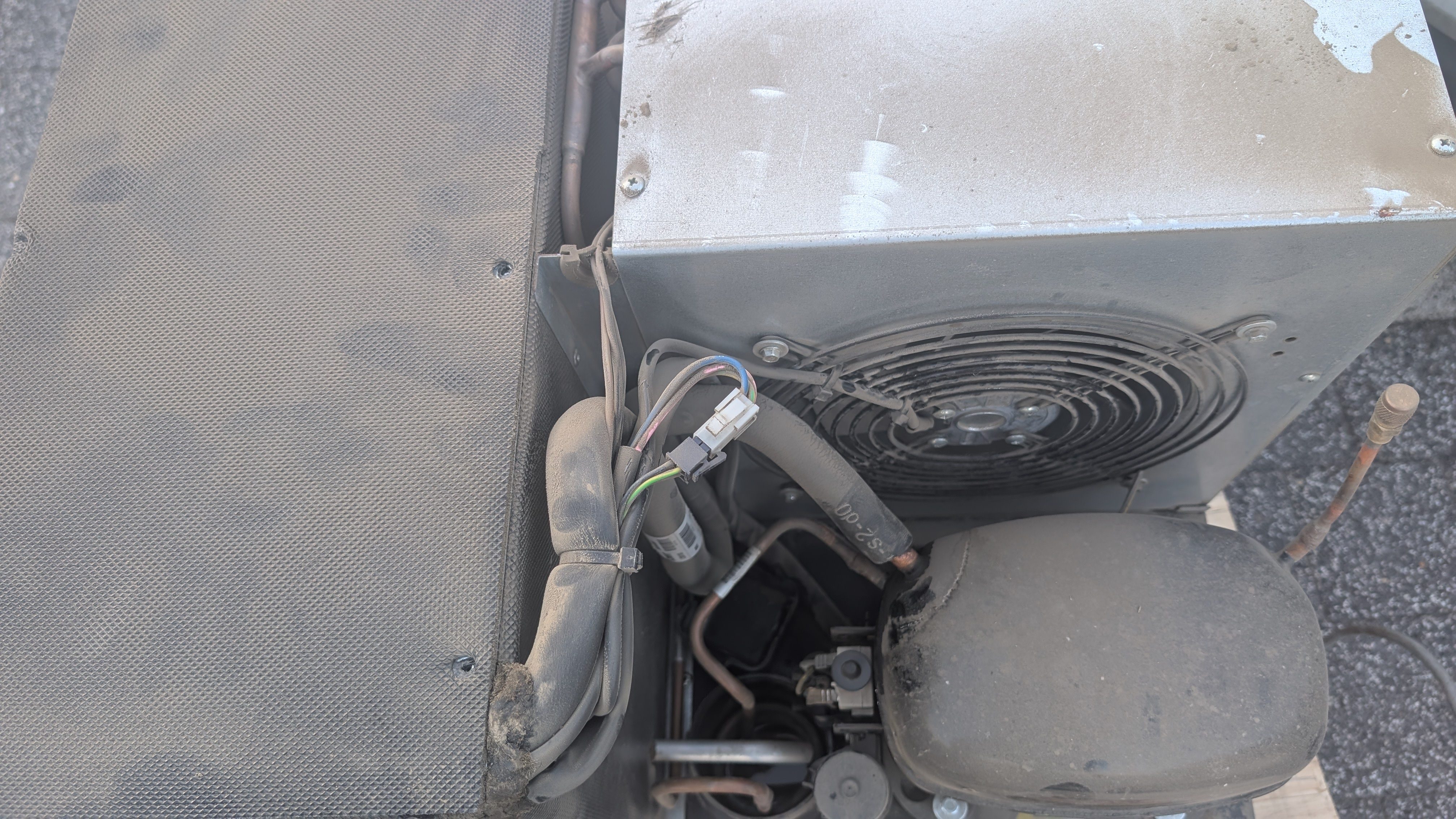

Zużyte łożyska wentylatora EC / poluzowany wirnik / rezonans mocowania
Diagnoza
Test obrotu ręcznego wentylatora (luz osiowy), analiza wibracji
Naprawa
Wymiana wentylatora EC (Ziehl-Abegg / EBM-Papst / ebm-papst)
Skraplanie wody wewnątrz szafy
Wysoki – zwarcie na PCB w szafiePrzyczyna
Oblodzony parownik (błąd LA) / zbyt niska nastawa temperatury / nieszczelność szafy
Diagnoza
Kontrola nastawy ECB (różnica <5°C = ryzyko oblodzenia), test szczelności szafy
Naprawa
Kalibracja nastawy, naprawa uszczelki szafy, odmrożenie ręczne parownika
Brak zasilania sterownika ECB
SredniPrzyczyna
Przepalony transformator 230V/12V / bezpiecznik sterownika 0,5A / zwarcie na PCB
Diagnoza
Pomiar napięcia na transformatorze i za prostownikiem mostkowym
Naprawa
Wymiana transformatora EI48 lub naprawy prostownika mostkowego KBP210
Naprawa vs wymiana – dlaczego warto naprawić klimatyzator szafy?
3–6×
tańsza naprawa komponentowa niż zakup nowego urządzenia tej samej mocy
1–3 dni
standardowy czas realizacji naprawy w warsztacie (vs 4–8 tygodni oczekiwania na nowe)
IP54
po naprawie przywracamy pełną szczelność i klasę ochrony oryginalnego urządzenia
Przykładowy Cosmotec ETE1400 kosztuje nowy ok. 2 800–3 500 zł netto. Naprawa – wymiana przekaźnika, kondensatora elektrolitycznego i czyszczenie skraplacza – to koszt wielokrotnie niższy. Dotyczy to większości urządzeń Rittal, Pfannenberg i Schneider w podobnych zakresach mocy. Zapraszamy do kontaktu – wycena indywidualna po diagnostyce, bez zobowiązań.
Zakres napraw – co dokładnie robimy?
Elektronika sterownicza
- –Naprawa sterownika Carel PYST / ECB
- –Wymiana przekaźników wyjściowych
- –Naprawa zasilacza PCB sterownika
- –Kalibracja sond NTC/PT1000
- –Wymiana wyświetlacza ECB
Mechanika chłodnicza
- –Wymiana sprężarki hermetycznej
- –Wymiana wentylatora EC skraplacza
- –Wymiana kondensatora rozruchowego
- –Wymiana filtra-osuszacza
- –Uzupełnienie/odzysk czynnika R134a
Konserwacja i prewencja
- –Chemiczne czyszczenie skraplacza
- –Prostowanie uszkodzonych lamelki
- –Czyszczenie i smarowanie wentylatora
- –Kontrola ciśnień i temperatury
- –Protokół serwisowy i zalecenia
Obszar obsługi – Śląsk, Ostrava, duże miasta Polski
Baza serwisowa: Knurów (woj. śląskie). Przyjmujemy urządzenia wysyłkowo z całej Polski i Czech. Dojazd do klienta dostępny w dni robocze pon–pt 8:00–16:00.
| Miejscowość | Odległość | Sektor klientów |
|---|---|---|
| Knurów | 0 km | Siedziba – serwis własny |
| Gliwice | 12 km | Automotive, logistyka |
| Rybnik | 22 km | Energetyka, przemysł |
| Zabrze | 18 km | Hutnictwo, medycyna |
| Bytom | 25 km | Górnictwo, produkcja |
| Katowice | 28 km | Usługi, logistyka, IT |
| Sosnowiec | 38 km | Produkcja, automotive |
| Tychy | 30 km | BMW, Fiat, motoryzacja |
| Mikołów | 25 km | Przemysł lekki |
| Ruda Śląska | 20 km | Hutnictwo |
| Chorzów | 22 km | Przemysł ciężki |
| Wodzisław Śląski | 28 km | Przemysł, energetyka |
| Żory | 28 km | Przemysł lekki |
| Pyskowice | 8 km | Logistyka, produkcja |
| Siemianowice Śl. | 27 km | Przemysł, metalurgia |
| Ostrava (CZ) | 90 km | Hutnictwo ArcelorMittal, Vítkovice |
| Havířov (CZ) | 98 km | Przemysł wydobywczy |
| Karviná (CZ) | 102 km | OKD kopalnie |
| Opava (CZ) | 105 km | Przemysł maszynowy |
| Wrocław | 180 km | Przemysł hi-tech, automotive |
| Kraków | 100 km | ArcelorMittal, IT, medycyna |
| Warszawa | 310 km | Data Center, korporacje |
| Łódź | 240 km | Przemysł lekki, logistyka |
| Poznań | 320 km | Automotive, logistyka |
| Gdańsk | 490 km | Offshore, stocznie |
Klimatyzator szafy sterowniczej nie działa? Skontaktuj się z nami
Przyjmujemy urządzenia w warsztacie w Knurowie lub oferujemy dojazd do klienta (pon–pt 8:00–16:00). Bezpłatna ocena usterki po przyjęciu urządzenia. Wycena indywidualna – zawsze po diagnostyce.
Skontaktuj się z namiNajczęstsze pytania (FAQ)
Dlaczego klimatyzator szafy sterowniczej wyrzuca bezpiecznik nadprądowy?
Najczęstsza przyczyna to zatkany skraplacz – lamelki aluminiowe są zablokowane kurzem lub włóknami przemysłowymi. Sprężarka nie może oddać ciepła, przeciąża się i pobiera nadmierny prąd. Inne przyczyny: uszkodzony kondensator rozruchowy lub zwarcie uzwojenia sprężarki.
Co oznacza błąd HP na sterowniku Carel ECB w Cosmotec?
HP (High Pressure) oznacza zadziałanie presostatu wysokiego ciśnienia – sprężarka zatrzymuje się w ochronie. Główna przyczyna: zatkany skraplacz lub niedobór czynnika R134a. Należy sprawdzić ciśnienie manifoldem chłodniczym i oczyścić skraplacz.
Czy mogę przesłać klimatyzator szafy kurierem?
Tak. Przyjmujemy urządzenia z całej Polski i Czech. Należy opróżnić czynnik chłodniczy lub powiadomić nas o przesyłce z czynnikiem – obsługujemy odzysk R134a zgodnie z rozporządzeniem F-gaz.
Jak długo trwa naprawa klimatyzatora do szafy?
Standardowo 1–3 dni robocze od przyjęcia urządzenia. Przy dostępności części zamiennych w magazynie zwykle 24 godziny. Zamawiamy oryginalne części lub odpowiedniki o tej samej specyfikacji.
Serwisujecie urządzenia do chłodzenia szaf laserów i CNC w Ostravie?
Tak. Współpracujemy z klientami z Ostravy, Havířova, Karvinej i Opavy. Odległość to ok. 90–105 km od Knurowa – realizujemy dojazdy i przyjmujemy urządzenia do warsztatu.
