Szafa sterowania biogazownią – centrum nerwowe instalacji
Każda biogazownia – niezależnie od typu (rolnicza, przy oczyszczalni ścieków, na składowisku odpadów komunalnych) – dysponuje co najmniej jedną, a zazwyczaj kilkoma szafami sterowania. To właśnie w tych szafach koncentrują się sterowniki PLC zarządzające procesem fermentacji, pomp substratowych, mieszadeł, zaworów gazowych i układów bezpieczeństwa. Awaria szafy sterowania oznacza zatrzymanie całej instalacji – brak produkcji biogazu, przerwa w kogeneracji, potencjalne zagrożenie bezpieczeństwa (niekontrolowana emisja metanu).
Obsługujemy szafy sterowania wszystkich typów biogazowni eksploatowanych w Polsce: biogazownie rolnicze (gnojowica, kiszonka, odpady z przetwórstwa), instalacje LFG na składowiskach komunalnych, biogazownie przy oczyszczalniach ścieków (osady WKF), biometanownie z instalacją oczyszczania do jakości gazowej i małe systemy przydomowe. Znajomość specyfiki każdego z tych środowisk – w tym wymagań eksplozyjnych ATEX – jest kluczowa dla bezpiecznego serwisu.

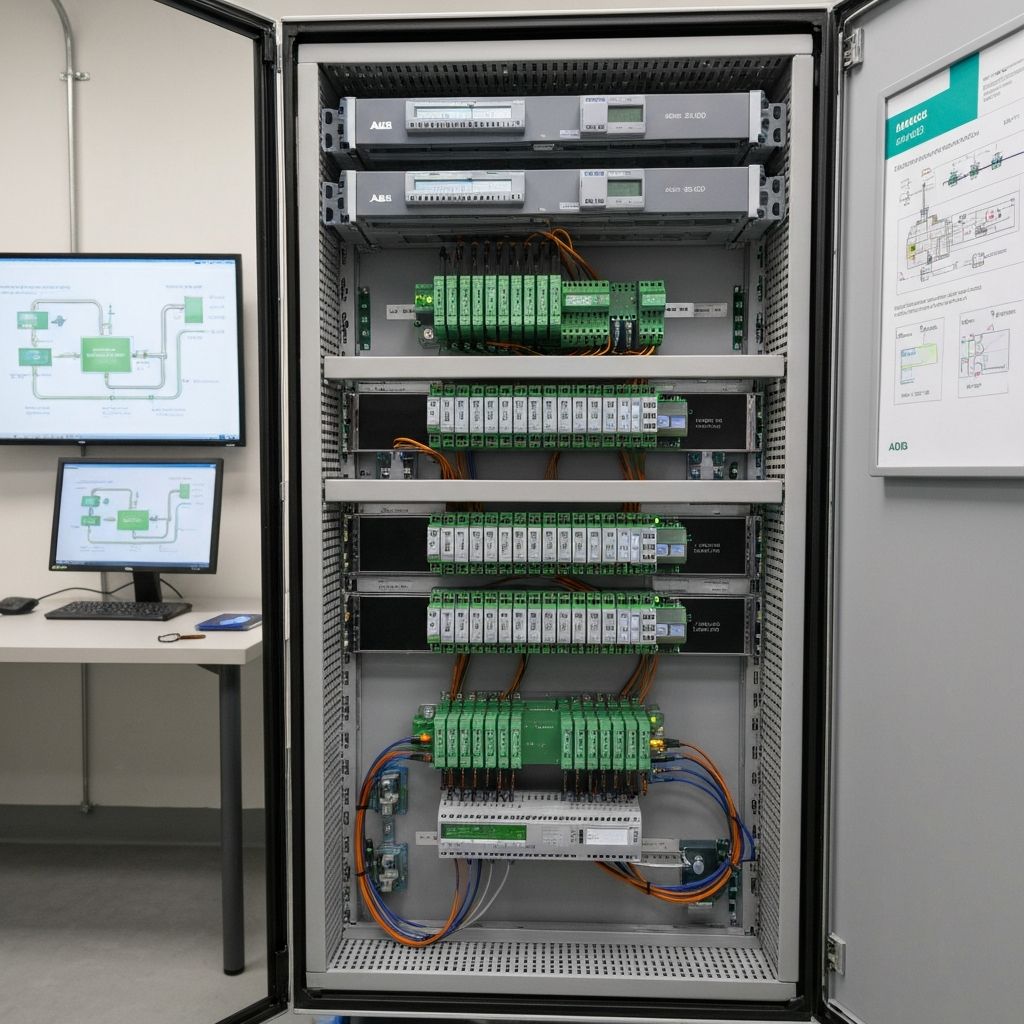

Typowa architektura systemu sterowania biogazownią
| Warstwa systemu | Typowe urządzenia | Producenci | Naprawiamy? |
|---|---|---|---|
| Sterownik główny PLC | CPU S7-315/317/319, ABB AC500, Beckhoff CX5140 | Siemens, ABB, Beckhoff, Schneider | Tak – naprawa komponentowa |
| Karty cyfrowe DI/DO | SM321, SM322, DC532, Wago 750-430 | Siemens, ABB, Wago, Phoenix | Tak – wymiana tranzystorów, diod |
| Karty analogowe AI/AO | SM331 8xAI, AI820, Wago 750-452 | Siemens, ABB, Wago | Tak – wzmacniacze, ADC, DAC |
| Komunikacja PROFIBUS/NET | CP342-5, CM1242-5, PROFIBUS repeater | Siemens, Helmholz, Anybus | Tak – naprawa transceivera |
| Sieć Ethernet PROFINET | SCALANCE X108, Hirschmann RS20 | Siemens, Hirschmann, Phoenix | Tak |
| Panel HMI operatora | TP1200 Comfort, MP377, G3 Proface | Siemens, Proface, Maple | Tak – ekran, backlight |
| Zasilacz szafy 24V | SITOP PSU300S, Phoenix QUINT | Siemens, Phoenix, Meanwell | Tak – kondensatory, MOSFET |
| Modemy remote access | Teltonika RUT955, SCALANCE M876 | Teltonika, Siemens, Robustel | Tak – konfiguracja i serwis |

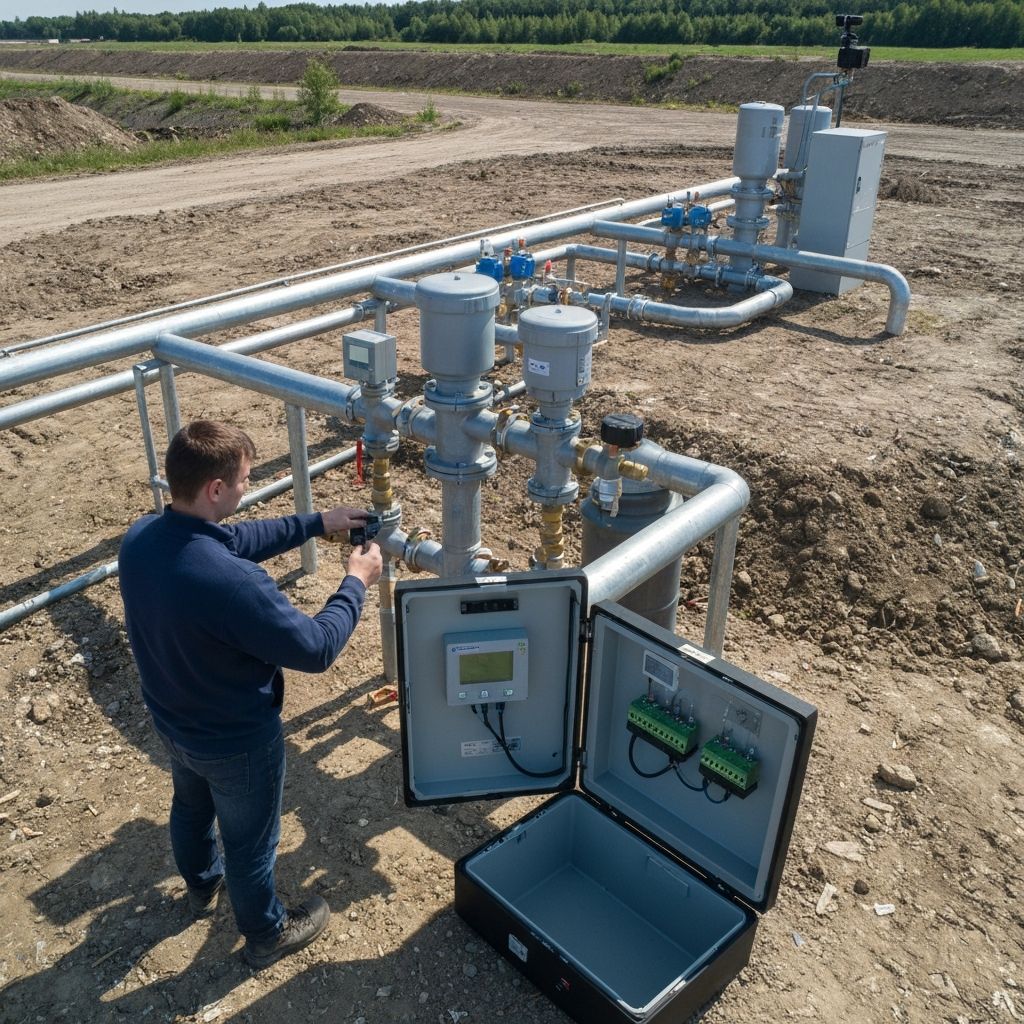

Specyfika serwisu na składowisku odpadów – gaz LFG i ATEX
Składowiska odpadów komunalnych wymagają szczególnego podejścia serwisowego ze względu na strefę zagrożenia wybuchem ATEX. Gaz składowiskowy LFG (Landfill Gas) wydobywający się z licznych studni ekstrakcyjnych zawiera metan w stężeniach 40–60% – wartość ta jest w zakresie wybuchowości (DGW 5%, GGW 15%). Stacja poboru i uzdatniania gazu musi być wyposażona w detektor CH4 i H2S z alarmem, a wszelkie prace elektryczne wymagają spełnienia wymagań dyrektywy ATEX 2014/34/UE.
Nasz serwis na obiektach ATEX prowadzony jest przez techników z certyfikatem ATEX. Stosujemy iskrobezpieczne narzędzia pomiarowe (kategoria Ex ia) i nie wnosimy urządzeń nieiskrobezpiecznych do stref Ex 1/Ex 2. Dysponujemy miernikami wielogazowymi (CH4, H2S, CO, O2) do kontroli warunków bezpieczeństwa przed wejściem do strefowanych pomieszczeń.
Najczęstsze awarie szafy sterowania biogazownią
| Komponent | Przyczyna awarii | Objaw | Rozwiązanie |
|---|---|---|---|
| Zasilacz 24V DC PLC | Degradacja kondensatorów po 8–10 latach, przeciążenie wyjścia | Losowe resety PLC, błędy komunikacji, brak wejść cyfrowych | Regeneracja lub wymiana zasilacza, test obciążeniowy 100% |
| Karta PROFIBUS DP | Przepięcia od pomp, korozja złącza Sub-D, awaria transceivera | Timeout komunikacji z napędami lub falownikami | Naprawa/wymiana transceivera SN75ALS1176, cleaning złącza |
| Kontaktory pomp fermentatora | Wypalone styki po starcie DOL silnika >11 kW | Pompa nie startuje, sygnał awarii napędu | Wymiana modułu styków, dobór kontaktora właściwego Ie |
| Moduł bezpieczeństwa SIL | Uszkodzenie wejść monitorujących, awaria wewnętrzna | E-stop blokuje start, alarm safety relay | Naprawa lub wymiana Pilz PNOZ, Sick Flexi, testowanie SIL |
| Karta AI przetworników gazu | Przepięcia z przetworników Ex, wilgoć, H2S | Błędne wskazanie stężenia CH4/H2S, alarmy fałszywe | Wymiana wzmacniacza AI, zener barrier, kalibracja 4–20 mA |
| Switch PROFINET | Przepięcia, awaria zasilania wewnętrznego | Utrata komunikacji z HMI lub falownikami przez sieć | Naprawa zasilacza switcha, wymiana PHY, test throughput |
Zdalny monitoring i dostęp serwisowy – modernizacja instalacji
Wiele starszych biogazowni (zbudowanych w latach 2005–2015) nie posiada zdalnego dostępu do systemu SCADA. Brak tego dostępu oznacza, że każda awaria wymaga fizycznej obecności serwisanta na obiekcie, co przy rozproszeniu geograficznym instalacji generuje wysokie koszty. Oferujemy modernizację polegającą na instalacji przemysłowego routera 4G/LTE z VPN i konfiguracji bezpiecznego zdalnego dostępu.
Stosowane przez nas rozwiązania: Teltonika RUT955 (router 4G z VPN OpenVPN/IPsec), Siemens SCALANCE M876-4 (router przemysłowy z integracją TIA Portal), Ewon Cozy+ (dedykowany serwis Talk2M dla automatyki przemysłowej). Po wdrożeniu możemy diagnozować i często naprawiać software'owe usterki zdalnie, bez wyjazdu na obiekt.
Regiony obsługi – biogazownie i składowiska w Polsce
Obsługujemy instalacje biogazowe na terenie całego kraju ze szczególnym uwzględnieniem regionów o największej koncentracji obiektów. Śląsk i Zagłębie: Knurów, Gliwice, Rybnik, Zabrze, Bytom, Sosnowiec, Katowice, Tychy, Chorzów, Ruda Śląska, Bielsko-Biała, Jastrzębie-Zdrój. Małopolska: Kraków, Nowy Sącz, Tarnów, Oświęcim. Wielkopolska: Poznań, Kalisz, Leszno. Mazowsze: Warszawa, Radom, Płock. Dolny Śląsk: Wrocław, Legnica, Jelenia Góra. Kujawsko-Pomorskie: Bydgoszcz, Toruń, Włocławek. Łódź i region łódzki. Trójmiasto i Pomorze: Gdańsk, Gdynia, Szczecin.
Awaria szafy na biogazowni? Działamy natychmiast
Serwis 7 dni w tygodniu, dojazd w ciągu 24–48h, zdalna diagnoza możliwa od zaraz. Każda godzina przestoju to realna strata produkcji energii.
FAQ – serwis szaf sterowania biogazownią
Czy naprawiacie karty wejść analogowych dla przetworników 4–20 mA na biogazowni?
Tak. Naprawiamy karty AI Siemens SM331, ABB AI810, Wago 750-452. Wymieniamy uszkodzone wzmacniacze instrumentacyjne, przetworniki ADC i układy ochrony. Testujemy po naprawie na przyrządzie kalibracyjnym 4–20 mA.
Co zrobić gdy SCADA biogazowni przestaje się komunikować z PLC?
Diagnozujemy przyczynę: uszkodzony switch PROFINET, błąd konfiguracji sieci, uszkodzona karta CP343-1. Problem rozwiązujemy w ciągu 2–4 godzin na miejscu lub zdalnie przez VPN.
Jak często należy serwisować szafę sterowania biogazownią?
Zalecamy przegląd roczny: czyszczenie filtrów wentylatora, pomiar IR termografem, test zasilacza UPS, aktualizacja firmware, backup programu i danych SCADA, kontrola styków pod kątem korozji H2S.
Czy możecie wdrożyć zdalny monitoring biogazowni przez Internet?
Tak. Instalujemy routery 4G/LTE z VPN (Teltonika RUT955, Siemens SCALANCE M876-4), konfigurujemy tunel VPN i uruchamiamy zdalny podgląd SCADA przez przeglądarkę. Możliwe powiadomienia SMS i email przy alarmach.
Naprawiacie sterowniki do pomp, mieszadeł i zasuw na biogazowni?
Tak. Naprawiamy sterowniki falownikowe pomp substratowych (Danfoss FC302, SEW Movidrive, Siemens G120), sterowniki zaworów elektropneumatycznych oraz moduły sterowania zasuwami nożowymi.
