Co to jest sterownik SAS Toyota i do czego służy?
System of Active Stability (SAS) to opatentowany przez Toyota Industries Corporation elektroniczny system aktywnej stabilności, montowany seryjnie we wszystkich wózkach widłowych Toyota od serii 7 wzwyż. Sterownik SAS o numerze katalogowym 24750-21321-71 (model M25TS, płyta GCMK/GX, numer seryjny 900226/01274128) jest centralnym modułem zarządzającym tym układem.
Zadanie sterownika SAS jest krytyczne dla bezpieczeństwa: system w czasie rzeczywistym monitoruje kąt skrętu tylnych kół, prędkość jazdy wózka oraz pochylenie masztu. Na tej podstawie sterownik automatycznie:
- Ogranicza maksymalny kąt skrętu tylnych kół przy wyższych prędkościach jazdy,
- Blokuje automatyczne unoszenie ładunku gdy wózek jedzie szybko z uniesionym masztem,
- Steruje tylną osią aktywnego zawieszenia redukując kiwanie poprzeczne,
- Sygnalizuje błędy systemu i przechodzi w tryb awaryjny przy wykryciu awarii czujników.
Uszkodzenie sterownika SAS skutkuje zazwyczaj lampką alarmową SAS FAULT, ograniczeniem lub blokadą funkcji wózka oraz kodami błędów E-xx możliwymi do odczytu przez tester Toyota IT-3000 lub IT-4000. Wózek może jeździć w ograniczonym trybie awaryjnym, ale nie jest to stan bezpieczny na dłuższą metę.
Dane techniczne i numery katalogowe sterownika Toyota SAS

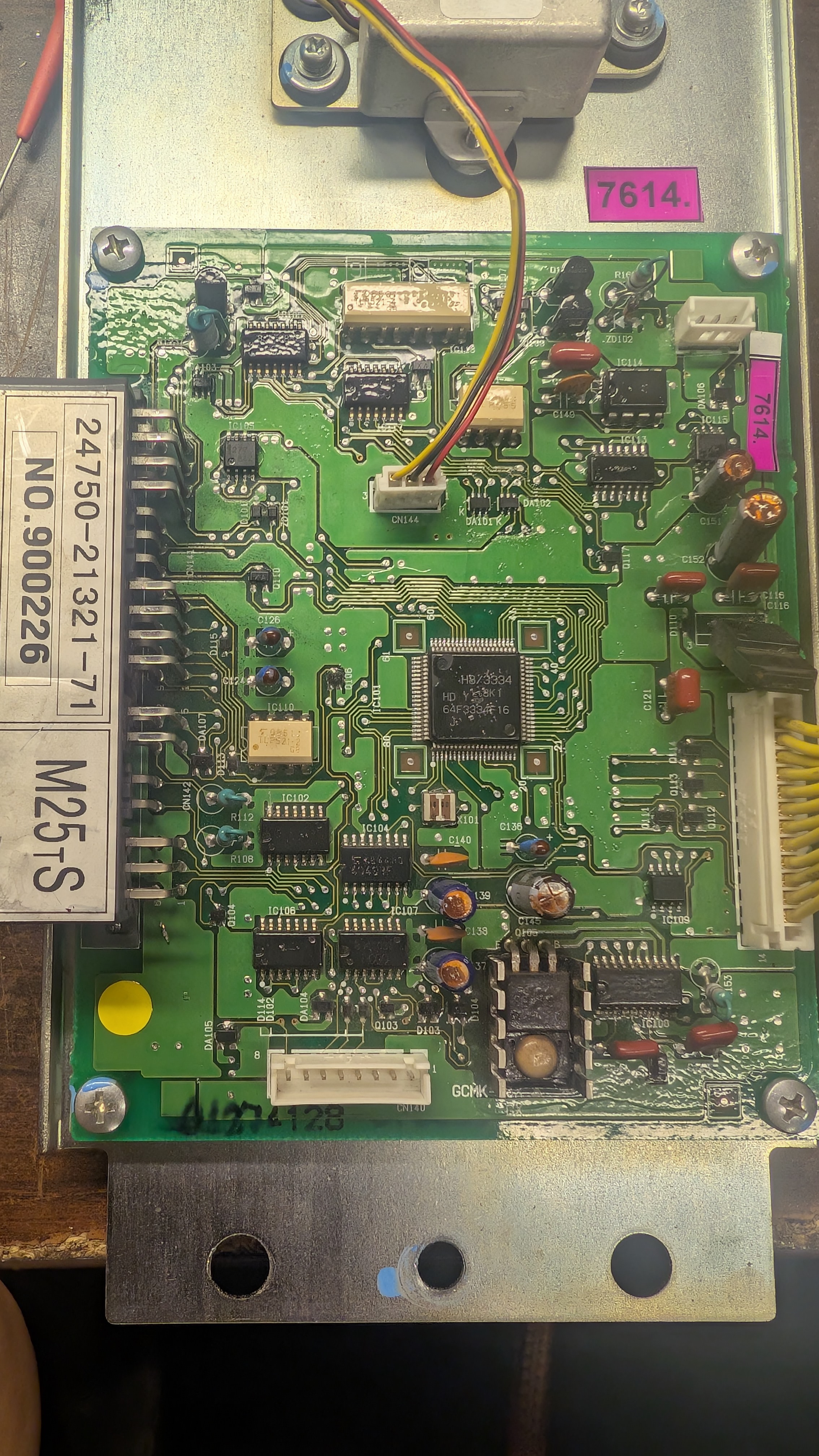

Sterownik identyfikowany jest po naklejce na obudowie – kluczowy numer to 24750-21321-71. Poniżej pełna specyfikacja techniczna modułu serwisowanego przez ACORE:
| Parametr | Wartość |
|---|---|
| Part Number | 24750-21321-71 |
| Model sterownika | M25TS |
| Numer seryjny (przykład) | NO.900226 / 01274128 |
| Oznaczenie płyty PCB | GCMK / GX |
| Główny procesor | Hitachi H8/3334 (64F3334F16) |
| Architektura CPU | 16/32-bit RISC, 20 MHz |
| Pamięć Flash | 256 kB (wbudowana) |
| RAM | 8 kB SRAM |
| Napięcie zasilania | 12 V DC / 24 V DC |
| Złącze główne | CN144 (wielopinowy), CN140 (8-pin) |
| Zastosowanie | System SAS (Active Stability) Toyota |
| Modele wózków | Toyota 7FG/7FD, 8FG/8FD, Traigo 48/80 |
Procesor Hitachi H8/3334 – serce sterownika Toyota SAS
Centralnym układem sterującym w module 24750-21321-71 jest mikroprocesor Hitachi H8/3334 (oznaczenie na chipie: H8/3334, HD Y18K1, 64F3334F16). Jest to 16/32-bitowy procesor RISC z rdzeniem H8S, taktowany z częstotliwością do 20 MHz, wyposażony w 256 kB wbudowanej pamięci Flash (firmware) oraz 8 kB RAM SRAM.
Procesor ten produkowany jest przez Renesas Electronics (do 2003 roku przez Hitachi) i jest szeroko stosowany w japońskiej elektronice przemysłowej – wózkach widłowych Toyota, Komatsu, Nichiyu oraz systemach sterowania automatyki. Ważna informacja: H8/3334 w wersji 64F3334F16 posiada pamięć Flash z możliwością reprogramowania (Flash MCU), co w niektórych przypadkach pozwala na odratowanie sterownika bez wymiany głównego chipu.
Przy uszkodzeniu procesora (np. po silnym przepięciu instalacji 24V) konieczna jest wymiana chipa lub przeniesienie oryginalnego firmware na nowy procesor – usługa dostępna w ACORE dzięki profesjonalnemu programatorowi Flash MCU.
Objawy uszkodzenia sterownika SAS Toyota – lista diagnostyczna
Awaria sterownika SAS może objawiać się nagle (np. po przepięciu) lub narastać stopniowo (starzenie kondensatorów, korozja złączy). Poniżej kompletna lista objawów zgłaszanych przez naszych klientów z Gliwic, Rybnika, Katowic i całej Polski:
Przyczyny uszkodzeń sterownika Toyota SAS – co się psuje?
1. Kondensatory elektrolityczne – główna przyczyna awarii po kilku latach
W sterowniku SAS 24750-21321-71 zastosowane są kondensatory elektrolityczne serii standardowej (klasa temperaturowa 85°C). W środowisku wózka widłowego – drgania, temperatura otoczenia do +50°C w komorze silnika, cykle grzania i chłodzenia – kondensatory tracą pojemność już po 8–12 latach pracy. Objawem jest niestabilna praca procesora H8/3334, losowe restarty sterownika i błędy inicjalizacji SAS. ACORE wymienia wszystkie kondensatory na przemysłowe 105°C serii Nichicon lub Panasonic FM.
2. Korozja złączy wielopinowych CN144 i CN140
Złącze CN144 (główny wielopinowy konektor PCB) oraz CN140 (złącze 8-pin) są narażone na korozję elektrochemiczną, szczególnie w wózkach pracujących w wilgotnych magazynach, mroźniach i chłodniach. Utlenione styki powodują przerwy w sygnałach czujnika skrętu, czujnika prędkości i czujnika kąta masztu – ECU generuje kody błędów E-05, E-06, E-08 nawet przy sprawnych czujnikach. W ACORE przeprowadzamy czyszczenie lub wymianę złączy i nanosimy środek antykorozyjny na kontakty.
3. Uszkodzenia od przepięć instalacji 12V / 24V
Wózki widłowe generują przepięcia indukcyjne podczas włączania/wyłączania elektrozaworów, układów hydraulicznych i silników trakcyjnych. Przepięcia przekraczające 30V (w instalacji 24V) niszczą stabilizatory napięcia (LDO, LM2940) zasilające procesor H8/3334, transoptory w sekcji wejść czujników oraz interfejs CAN. Efektem jest całkowite "milczenie" sterownika po włączeniu kluczyka – brak inicjalizacji, brak komunikacji.
4. Uszkodzenie tranzystorów MOSFET w sekcji sterowania elektrozaworami
Sterownik SAS steruje elektrozaworami układu hydraulicznego (aktywne zawieszenie tylnej osi, zawory blokujące maszt). Uszkodzenie uzwojenia elektrozaworu (zwarcie) powoduje termiczne przeciążenie tranzystorów MOSFET na płycie – widoczne jako przypalenia ścieżek PCB w okolicach złącza CN144. ACORE wykonuje wymianę tranzystorów i ewentualną regenerację ścieżek drukowanych metodą lutowania mostkującego lub nakładania ścieżki przewodzącej.
5. Uszkodzenie pamięci EEPROM / Flash firmware H8/3334
W rzadkich przypadkach dochodzi do uszkodzenia pamięci Flash w procesorze – zazwyczaj po gwałtownym zaniku napięcia zasilania w trakcie aktualizacji firmware przez tester Toyota IT-4000 lub podczas naprawy bez zabezpieczenia zasilania. ACORE dysponuje programatorem umożliwiającym odczyt oryginalnego firmware (jeśli zachował się w innym sterowniku) i jego ponowny zapis do procesora H8/3334.
Jak przebiega naprawa sterownika Toyota SAS w ACORE?
Bezpłatna wstępna diagnoza
Odczyt kodów błędów przez Toyota IT-3000 / IT-4000 lub przez interfejs CAN/K-Line. Sprawdzenie napięcia zasilania 12V/24V, sygnałów z czujnika skrętu, czujnika prędkości jazdy i czujnika kąta masztu.
Demontaż sterownika i inspekcja PCB
Otwarcie metalowej obudowy, inspekcja wizualna pod lupą 10× i mikroskopem. Ocena stanu kondensatorów elektrolitycznych, tranzystorów MOSFET/IGBT, ścieżek drukowanych i złącz wielopinowych (CN144).
Diagnostyka elektryczna na stanowisku
Pomiar ESR kondensatorów elektrolitycznych, test tranzystorów MOSFET/IGBT, odczyt pamięci EEPROM/Flash (archiwizacja firmware H8/3334), analiza oscyloskopem sygnałów z magistrali CAN i wejść czujników.
Regeneracja uszkodzonych komponentów
Wymiana kondensatorów elektrolitycznych 85°C na przemysłowe 105°C, wymiana uszkodzonych tranzystorów MOSFET/IGBT w sekcji mocy, oczyszczenie PCB ultradźwiękowo, lakierowanie conformal coating, wymiana złączy CN144/CN140 w razie korozji.
Test na stanowisku pomiarowym
Symulacja sygnałów wejściowych (czujnik skrętu, prędkości, kąta masztu), weryfikacja poprawności działania logiki SAS, test komunikacji CAN/K-Line, sprawdzenie poboru prądu w zakresie temperatur -10°C do +70°C.
Test w wózku i gwarancja
Montaż, kalibracja czujnika kąta masztu i czujnika skrętu przez tester Toyota IT-3000, test dynamiczny SAS przy przejazdie. Gwarancja 6 miesięcy na wykonaną naprawę.
Kompatybilność – modele wózków Toyota z systemem SAS
Sterownik 24750-21321-71 (M25TS) lub jego warianty stosowane są we wszystkich wózkach widłowych Toyota z systemem SAS. Poniżej lista obsługiwanych modeli – w razie wątpliwości prosimy o kontakt z numerem seryjnym wózka:
| Model wózka Toyota | Napęd | Nr sterownika SAS |
|---|---|---|
| Toyota 7FG15 / 7FG18 / 7FG20 / 7FG25 / 7FG30 / 7FG35 | LPG / benzyna | 24750-21321-71 |
| Toyota 7FD15 / 7FD18 / 7FD20 / 7FD25 / 7FD30 / 7FD35 | Diesel | 24750-21321-71 |
| Toyota 8FG15 / 8FG18 / 8FG20 / 8FG25 / 8FG30 / 8FG35 | LPG / benzyna | 24750-21321-71 / warianty |
| Toyota 8FD15 / 8FD18 / 8FD20 / 8FD25 / 8FD30 / 8FD35 | Diesel | 24750-21321-71 / warianty |
| Toyota Traigo 48 (02-8FBF) | Elektryczny 48V | Wariant elektryczny |
| Toyota Traigo 80 (02-8FBF30) | Elektryczny 80V | Wariant elektryczny |
| Toyota 02-7FDF20 / 02-7FDF25 | Diesel + elektryczny | 24750-21321-71 / cross |
Wysyłkowa naprawa sterownika Toyota SAS – jak to działa?
1. Spakuj i wyślij
Zapakuj sterownik w folię antystatyczną (srebrna torebka ESD), następnie w pudełko kartonowe z wypełnieniem. Wyślij kurierem DPD, InPost lub DHL na adres: ACORE, ul. Kołłątaja 2C, 44-193 Knurów.
2. Diagnoza i naprawa
Diagnoza w ciągu 24h od otrzymania przesyłki. Wycena mailowa/telefoniczna. Naprawa 3–7 dni roboczych. Informujemy o każdym etapie prac. Możliwa ekspresowa naprawa w 24–48h (dopłata).
3. Odesłanie i gwarancja
Odsyłamy naprawiony sterownik kurierem. Do przesyłki dołączamy protokół serwisowy z opisem usterki i wykonanych napraw. Gwarancja 6 miesięcy. Koszt odesłania na podstawie umowy.
Obszar serwisu – Gliwice, Rybnik i cała Polska
ACORE to serwis elektroniki przemysłowej z siedzibą w Knurowie (gmina Pilchowice, 5 km od Gliwic, 25 km od Rybnika). Obsługujemy klientów zarówno stacjonarnie, jak i wysyłkowo z całego kraju i Europy:
Bezpośredni dojazd (do 50 km)
Wysyłka – największe miasta Polski
Wysyłka zagraniczna
Dlaczego ACORE – przewaga nad autoryzowanym serwisem Toyota?
FAQ – Najczęstsze pytania o naprawę sterownika Toyota SAS
Jak sprawdzić, czy mój wózek Toyota ma sterownik SAS 24750-21321-71?
Sterownik SAS zamontowany jest zazwyczaj pod siedziskiem operatora lub w skrzynce elektrycznej za maską wózka. Na metalowej obudowie sterownika znajduje się naklejka z numerem części – szukaj numeru zaczynającego się od 24750-. Numer 24750-21321-71 (model M25TS) dotyczy wózków Toyota serii 7 i 8. W razie wątpliwości – prześlij zdjęcie naklejki na biuro@acore.pl.
Czy po naprawie sterownika SAS konieczna jest kalibracja?
Tak – po wymianie lub regeneracji sterownika SAS wymagana jest kalibracja czujnika neutralnego położenia masztu (tilt sensor) i czujnika skrętu tylnej osi. Procedurę kalibracji przeprowadza się przez tester Toyota IT-3000 lub IT-4000. ACORE wykonuje tę kalibrację przy naprawach stacjonarnych. Przy naprawach wysyłkowych – opisujemy procedurę kalibracji w protokole serwisowym lub udzielamy telefonicznego wsparcia technicznego dla klienta/mechanika.
Czy można jeździć wózkiem Toyota z uszkodzonym sterownikiem SAS?
Technicznie wózek wjeżdża w tryb awaryjny ograniczający prędkość i funkcje masztu – jednak nie zalecamy eksploatacji bez sprawnego systemu SAS. System ten chroni przed wywrotką boczną, która jest jedną z najczęstszych przyczyn wypadków śmiertelnych przy wózkach widłowych. Każda minuta pracy bez sprawnego SAS to realne ryzyko dla operatora i ładunku.
Jaka jest różnica między błędem E-01 a E-10 w systemie SAS Toyota?
Kody błędów SAS (E-01 do E-15) wskazują na konkretne usterki systemu:
- E-01 / E-02 – błąd czujnika skrętu tylnej osi (usterka czujnika lub sterownika)
- E-03 / E-04 – błąd czujnika prędkości jazdy
- E-05 / E-06 – błąd czujnika kąta pochylenia masztu (tilt sensor)
- E-07 / E-08 – błąd zasilania sterownika SAS lub wewnętrzny błąd CPU
- E-09 do E-12 – usterki obwodów elektrozaworów / MOSFET sekcji mocy
- E-13 do E-15 – błędy pamięci wewnętrznej procesora H8/3334
Kody te można odczytać przez tester Toyota IT-3000 / IT-4000. ACORE ma dostęp do testera Toyota – możliwa diagnoza kodu błędu bez demontażu sterownika przy naprawach w terenie (Śląsk).
Ile trwa i ile kosztuje naprawa sterownika Toyota SAS wysyłkowo?
Czas naprawy: 3–7 dni roboczych od otrzymania przesyłki. Diagnoza i wycena w ciągu 24h – bezpłatnie. Koszt naprawy uzależniony od zakresu uszkodzeń – wielokrotnie niższy niż cena nowego sterownika (5 000–12 000 PLN). Szczegółowa wycena telefonicznie pod +48 504 511 170 lub mailowo na biuro@acore.pl po przesłaniu numeru sterownika i opisu objawów.
