Naprawa sterownika kombajnu New Holland i Case IH — CR CX AF Axial-Flow | nr 84303766, 5801811458, 2854594
Kombajn New Holland CR9090, CX8090 lub Case IH AF9240 z błędem ECU, zablokowanym terminalem AFS Pro 700 lub IntelliView IV? Naprawiamy komponentowo sterowniki silnika CNH platform (84303766, 5801811458, 2854594), terminale, moduły ACM oraz CAN gateway. Diagnostyka CNH Electronic Service Tool (EST) i gwarancja 12 miesięcy.
2–5 dni
Czas naprawy
12 mies.
Gwarancja
Cała Polska
Wysyłka DHL
Platforma CNH — New Holland i Case IH to ten sam sterownik
New Holland i Case IH to od 1999 roku dwie marki tej samej korporacji CNH Industrial (dawniej Case New Holland). Oznacza to, że kombajny obu marek dzielą wspólną architekturę elektroniczną: identyczny sterownik silnika ECU (nr 84303766 lub 5801811458), tę samą magistralę CAN J1939, to samo oprogramowanie Bosch i te same złącza Deutsch DT. Różnią się wyłącznie oprogramowaniem kalibracyjnym (dostosowanym do konkretnego typu bijakowca) oraz interfejsem operatora (AFS Pro 700 w Case IH, IntelliView IV w New Holland).

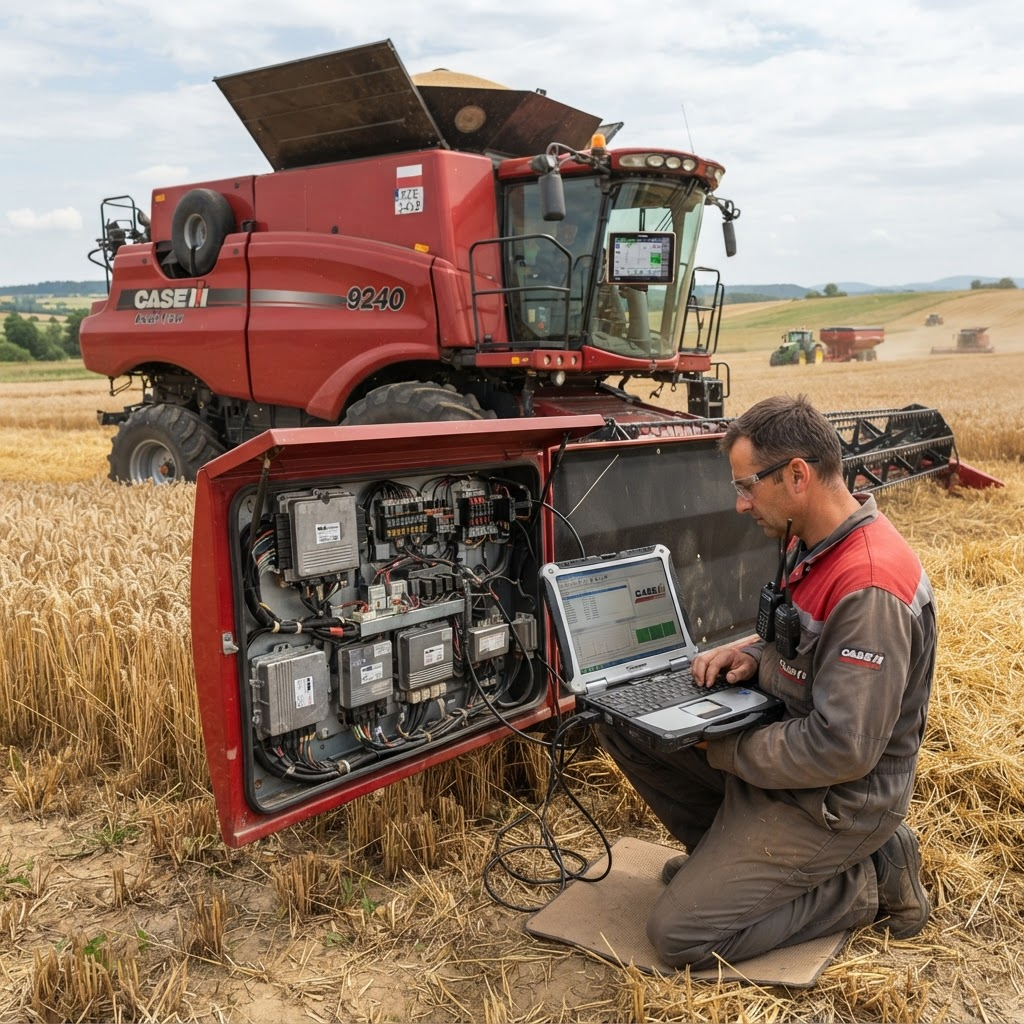

W praktyce serwisowej oznacza to, że doświadczenie zdobyte przy naprawie sterownika New Holland CR bezpośrednio przekłada się na skuteczność naprawy Case IH AF. Diagnostykę prowadzimy narzędziem CNH Electronic Service Tool (CNH EST) z dostępem do pełnej bazy danych serwisowych, w tym map kodów błędów, drzew diagnostycznych i procedur kalibracji po wymianie komponentu.
Wskazówka dla operatora:
Jeśli Twój kombajn New Holland lub Case IH nie uruchamia się a terminal wyświetla komunikat "ECU Not Responding" lub "Lost Communication with Engine Controller" — przed wysyłką sprawdź napięcie akumulatora (min. 24,0V przy kluczyku ON) oraz stan bezpiecznika F3 (40A, moduł SFC). Jeśli oba są w porządku — przyczyną jest uszkodzony sterownik ECU lub jego złącze.
Modele kombajnów CNH i numery sterowników ECU
| Marka | Seria / lata | Modele | Nr OEM (CNH) | ECU Bosch | Uwagi |
|---|---|---|---|---|---|
| New Holland | CR (2010–2026) | CR5080, CR6090, CR7090, CR8090, CR9090, CR10.90 | 84303766 / 5801811458 | EDC17CV54 / MD1CS006 | Podwójny rotor – dwa sterowniki ATIC |
| New Holland | CX (2003–2018) | CX5080, CX6090, CX7090, CX8090 | 2854594 / 84303766 | EDC7UC31 / EDC17CV42 | Układ bijakowy – sterownik ATC |
| New Holland | TC (2000–2012) | TC5070, TC5080, TC5090 | 2854594 / 5801811458 | EDC7C3 / EDC7UC31 | Tańsza platforma – brak AFS Pro |
| Case IH | AF Axial-Flow 8/9 (2012–2026) | AF5130, AF6130, AF7130, AF8240, AF9240 | 84303766 / 5801811458 | EDC17CV54 / MD1CS006 | AFS Pro 700, rotor jednotarczowy |
| Case IH | AF Axial-Flow 7 (2006–2016) | AF6088, AF7088, AF8088, AF9120 | 2854594 / 84303766 | EDC7UC31 / EDC17CV42 | ATIC, HVX, Roto Plus |
| New Holland | TX/CS legacy (1995–2005) | TX62, TX66, TX68, CS6080, CS8080 | 9613573 / 2854120 | EDC4 / EDC7C3 | Brak CAN – trudniejsza diagnostyka |
| Case IH | Axial-Flow 2388/2577 (1996–2007) | 2188, 2388, 2577, 2588 | 2854594 / 9613573 | EDC4 / EDC7 | Legacy – rzadkie, wysoka wartość naprawy |

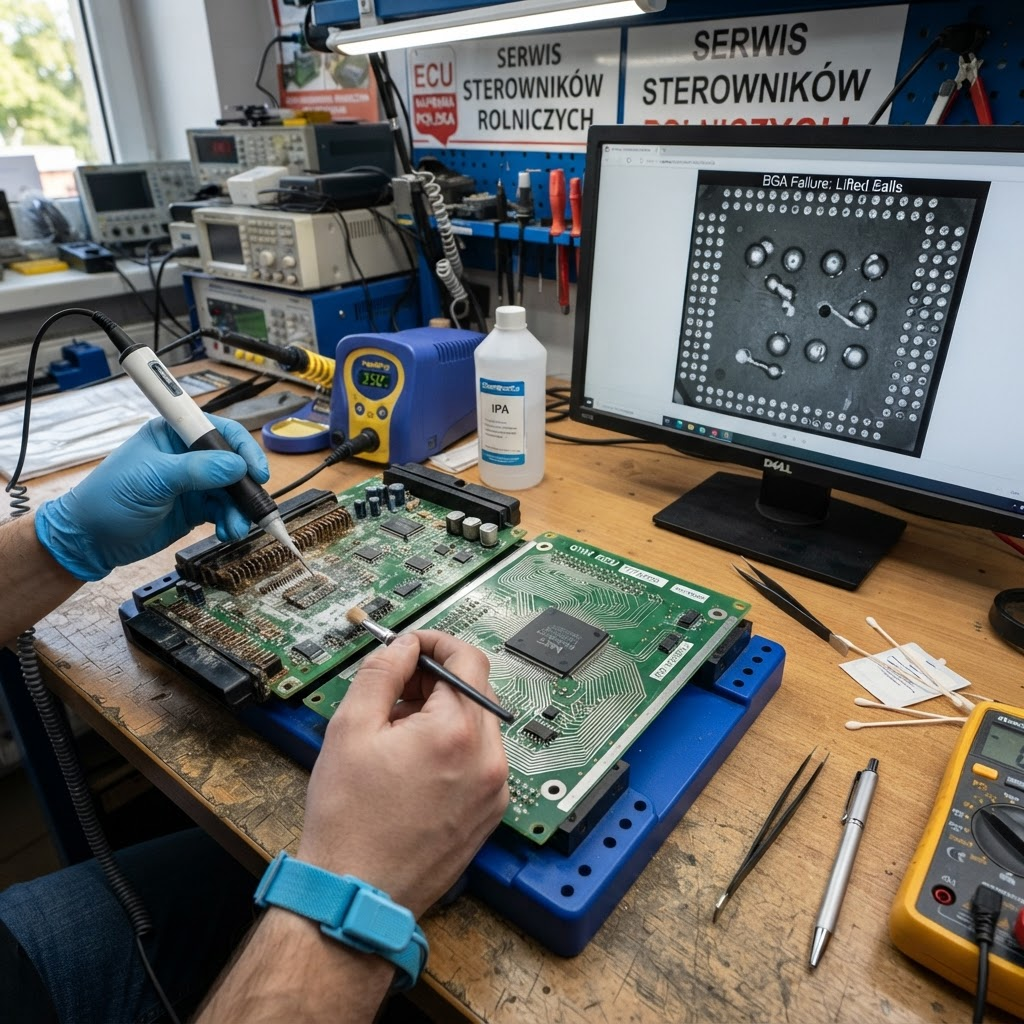

Naprawa komponentowa sterownika CNH po zalaniu i korozji złączy. Czyszczenie ultradźwiękowe, naprawa ścieżek, wymiana procesora.
Najczęstsze usterki sterowników New Holland i Case IH
| Nr części | Moduł | Objaw / symptom | Komponent | Przyczyna |
|---|---|---|---|---|
| 84303766 | ECU silnika CR9090/AF9240 | Brak startu – ECU offline w CNH EST | TJA1050 / LTC4380 – zabezpieczenie przepięciowe | Przepięcie z ładowarki lub spawania |
| 5801811458 | ECU silnika CR10.90/AF8240 | Derate 50% – błąd czujnika ciśnienia DPF | Sensor driver 4mA–20mA / LM334Z | Wilgoć na złączu X26 |
| 2854594 | ECU silnika CX8090/TC5090 | Błąd SPN 1569 FMI 31 – ograniczenie obrotów | MOSFET IRF3710 – driver HPCR | Praca na niskim poziomie paliwa |
| IntelliView IV | Terminal kabiny NH | Biały ekran / brak startu terminala | Flash eMMC 8GB / power sequencer TPS65023 | Błąd aktualizacji oprogramowania |
| AFS Pro 700 | Terminal kabiny CIH | Freezing ekranu – brak reakcji na dotyk | Resistive touchscreen interface XPT2046 | Zużycie mechaniczne > 5000h |
| ACM (Armrest) | Moduł joysticka NH/CIH | Joystick nie reaguje – brak napędu | CAN transceiver SIT1040T / MOSFET SI4599DY | Wilgoć przez nieszczelny joystick |
| 84303766 | ECU silnika – złącze Deutsch | Sporadyczne błędy CAN – przerwy w pracy | Styki Deutsch DT13P-12PA / tłumik 120Ω | Korozja styków – wilgoć + nawóz |
Zasięg serwisu — naprawa sterowników CNH z całej Polski
Serwis Acore w Knurowie przyjmuje sterowniki ECU kombajnów New Holland i Case IH z całej Polski wysyłkowo. Obsługujemy klientów z kluczowych regionów rolniczych: Kujawy i Ziemia Chełmińska (zagłębie zbożowe), Lubelszczyzna, Podlasie, Wielkopolska, Opolszczyzna i Mazowsze. Wysyłka DHL w obie strony — standardowo 1–2 dni robocze.
Bydgoszcz / Toruń
Kujawy – zagłębie zbożowe
Lublin / Zamość
Lubelszczyzna – pszenica, rzepak
Białystok / Łomża
Podlasie – kukurydza, zboże
Poznań / Kalisz
Wielkopolska – zboże, buraki
Opole / Nysa
Opolszczyzna – zbożowa
Warszawa / Płock
Mazowsze – pszenica, rzepak
Wrocław / Legnica
Dolny Śląsk
Olsztyn / Ełk
Warmia i Mazury
Szczecin / Koszalin
Zachodniopomorskie
Pytania o naprawę sterownika New Holland / Case IH
Co naprawiacie w kombajnach New Holland CR i CX?▼
Jakie są typowe usterki sterownika Case IH AF9240?▼
Czym różni się New Holland CR od Case IH AF pod względem elektroniki?▼
Czy naprawiacie również starsze modele New Holland TX i CS?▼
Naprawiamy też inne marki kombajnów
Poza platformą CNH naprawiamy sterowniki kombajnów wszystkich czołowych producentów:
John Deere
S, T, W Series
Claas
Lexion, Tucano, Trion
AGCO / Fendt
Ideal, Fendt 5000C
Massey Ferguson
MF 7380, MF 9895
Deutz-Fahr
C9000, C7000, C6000
Sampo Rosenlew
Comia C10, C12
LAVERDA / AGCO
315+, 325+
Gleaner
S98, R76, A86
Sterownik kombajnu New Holland lub Case IH do naprawy?
Wyślij moduł kurierem lub zadzwoń. Przyjmujemy ECU, terminale AFS Pro 700, IntelliView IV, moduły ACM. Pon–pt 8:00–16:00.
