Naprawa sterownika kombajnu Claas — Lexion, Tucano, Trion | CEBIS, CEMIS, nr 0009806630, 0011367980
Kombajn Claas Lexion, Tucano lub Trion z błędem na CEBIS, brakiem komunikacji sterownika silnika lub zawieszonym terminalem? Naprawiamy komponentowo sterowniki ECU, terminale CEBIS, moduły CEMIS i sterowniki żniwnika AHHC. Wszystkie naprawy obejmują pełną diagnostykę CDS MetaDiag i gwarancję 12 miesięcy.
48–96h
Czas naprawy
12 mies.
Gwarancja
Wycena
indywidualna
Systemy elektroniczne kombajnów Claas — co naprawiamy?
Kombajny Claas należą do najbardziej zaawansowanych elektronicznie maszyn rolniczych. Każdy Lexion od modelu 700 wzwyż posiada od 8 do 15 sterowników ECU połączonych magistralą CAN J1939. Centralnymi punktami systemu są: terminal CEBIS w kabinie, moduł czujników CEMIS, sterownik silnika (bazowany na Bosch EDC lub Caterpillar ADEM), sterownik automatyki żniwnika AHHC oraz moduł hydrauliki proporcjonalnej.
Najdroższe w wymianie są oryginalny terminal CEBIS (cena nowego: 4 000–8 500 zł) i sterownik silnika ECU (3 500–7 000 zł). Naprawa komponentowa to w obu przypadkach ułamek tej ceny. Diagnostykę przeprowadzamy oprogramowaniem Claas CDS (Claas Diagnostic System) w wersji z pełnym dostępem serwisowym, co pozwala odczytać kod błędu z dokładnością do konkretnego modułu i kanału wyjściowego.
CEBIS Terminal
Kolorowy wyświetlacz kabiny, interfejs operatora, zawieszenia/czarny ekran/brak dotyku
CEMIS Moduły
Moduły czujników prędkości i przepływu: E050, E070, błędy sensora klejonki, sito
ECU Silnika
Bosch EDC7UC31/EDC17 – brak startu, ograniczenie mocy, błędy SCR/AdBlue, injektory
AHHC Żniwnik
Sterownik automatycznego poziomu żniwnika – nie reaguje, błędy czujnika kąta
Hydraulika proporcjonalna
Driver zaworu proporcjonalnego – zbieranie nieregularne, brak dostosowania sita
CAN Gateway
Moduł bramy CAN między magistralami – utrata komunikacji między ECU po burzy
Modele kombajnów Claas i numery sterowników ECU
| Seria / lata | Modele | Nr Claas OEM | ECU Bosch / inne | Napięcie | Uwagi |
|---|---|---|---|---|---|
| Lexion 8000/7000 (2019–2026) | 8900, 8800, 7700, 7600 | 0013207190 / 0014503291 | EDC17CV42 / MD1CS006 | 24V | CEBIS 3.0, CEMIS 1200, CAN FD |
| Lexion 700 (2011–2019) | 780, 770, 760, 750, 740 | 0009806630 / 0011367980 | EDC7UC31 / EDC17CV54 | 24V | CEBIS 2.0, sterownik CAT/Mercedes |
| Lexion 500/600 (2003–2012) | 670, 660, 650, 580, 570, 560 | 0007773980 / 0008449040 | EDC7C3 / EDC7UC31 | 24V | CEBIS 1.x, silnik Caterpillar C9 |
| Tucano 500/400 (2009–2022) | 590, 580, 570, 560, 430, 440 | 0009806630 / 0010890130 | EDC7UC31 / EDC17CV42 | 24V | Dzielony sterownik ECU+SCR |
| Trion (2021–2026) | 750, 730, 720, 660, 640 | 0013207190 / 0014503291 | MD1CS006 / MED17.3.4 | 24V | Nowy – CAN FD, CEMIS 1200, C8.9 |
| Avero / Mega (1998–2010) | 240, 260, 280, 350, 360 | 0003872860 / 0005209930 | EDC4 / EDC7 | 12/24V | Starsze – trudna dostępność części |

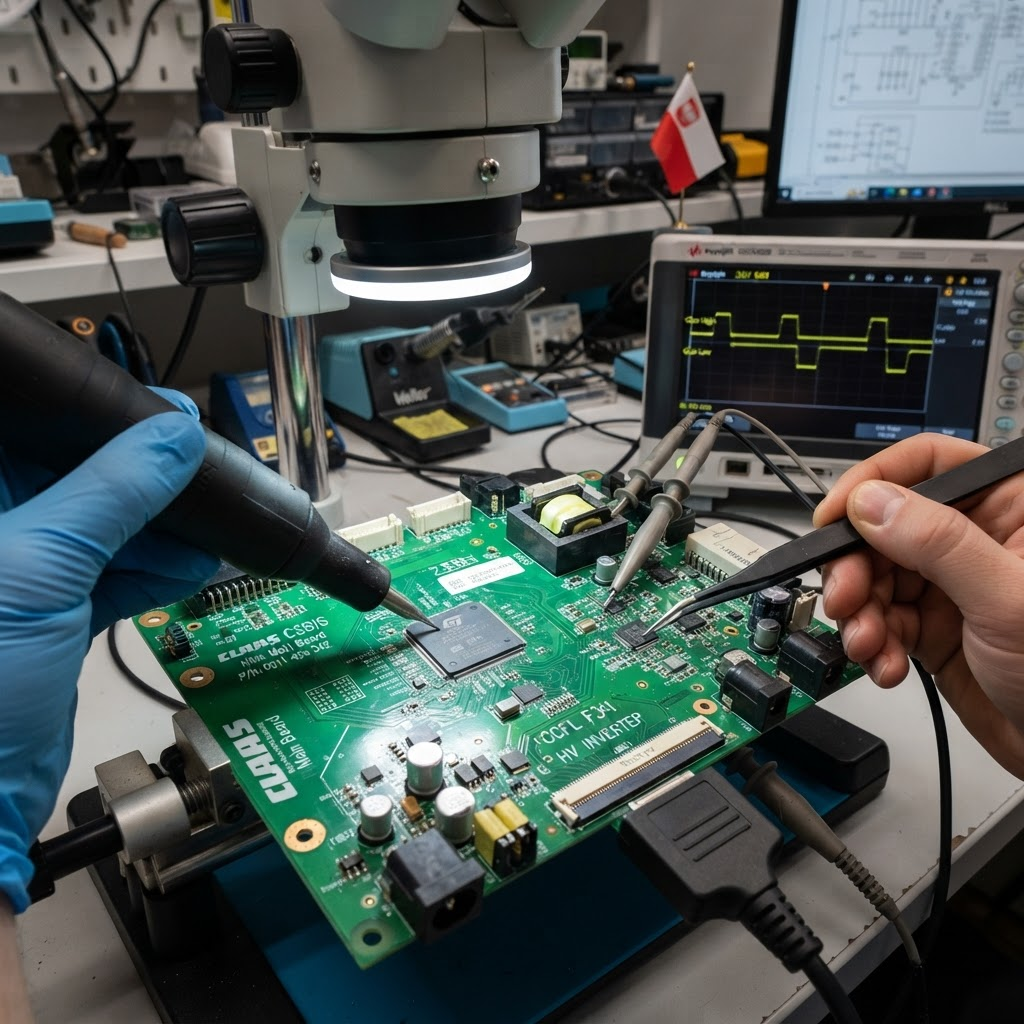

Naprawa komponentowa płyty PCB terminala CEBIS kombajnu Claas. Widoczna wymiana transceivera CAN i reflow układu ARM BGA.
Najczęstsze usterki sterowników kombajnów Claas
| Moduł | Symptom / objaw | Uszkodzony komponent | Przyczyna |
|---|---|---|---|
| ECU silnika (0009806630) | Brak startu – sterownik nie komunikuje się przez CAN | TJA1050 / SIT1040T CAN transceiver | Przepięcie na magistrali CAN |
| CEBIS terminal | Czarny ekran – brak podświetlenia | Inwerter CCFL / driver LED TPS61187 | Wilgoć lub wiek >8 lat |
| CEBIS terminal | Zawieszony ekran – brak reakcji na dotyk | Kontroler touchscreen AR1100 / FT5416 | Uszkodzenie mechaniczne warstwy |
| CEMIS moduł czujników | Błąd E050 – czujnik prędkości klejonki | Kondensator 100µF / stabilizator 3V3 | Wilgoć w połączeniu |
| AHHC sterownik żniwnika | Żniwnik nie reguluje wysokości automatycznie | MOSFET zaworu proporcjonalnego BSP52T | Zużycie zaworu lub driver |
| ECU silnika – AdBlue SCR | Ograniczenie mocy (derate 50%) – błąd SCR | Regulator grzania MCU ST32F4 / LM2940 | Kondensacja w bloku AdBlue zimą |
| CAN gateway moduł | Brak komunikacji między ECU a CEBIS | MCP2515 / TJA1051T – filtr EMC | Wyładowanie ESD w czasie burzy |
Zasięg — naprawa sterowników kombajnów Claas z całej Polski
Obsługujemy klientów z wszystkich głównych zagłębi rolniczych Polski: Kujawy, Wielkopolska, Lubelszczyzna, Podlasie, Opolszczyzna, Mazowsze i Dolny Śląsk. Wysyłka kurierem DHL lub DPD — czas dostawy do naszego serwisu w Knurowie to 1–2 dni robocze z dowolnego miejsca w Polsce.
Pytania o naprawę sterownika Claas
Jakie modele Claas naprawiacie?▼
Co to jest CEBIS i czy można go naprawić?▼
Jak wysłać sterownik Claas do naprawy?▼
Czy po naprawie CEBIS potrzebna jest konfiguracja maszyny?▼
Awaria sterownika kombajnu Claas podczas żniw?
Wyślij sterownik kurierem lub zadzwoń. Przyjmujemy moduły CEBIS, CEMIS, ECU silnika i AHHC. Pon–pt 8:00–16:00.
