Naprawa sterownika Hyundai wózek widłowy LPG – brak iskry, uszkodzona cewka zapłonowa
Specjalistyczna naprawa komponentowa ECU, modułu zapłonowego i cewek zapłonowych w wózkach widłowych Hyundai serii BH i L. Diagnostyka oscyloskopowa, naprawa PCB, wymiana tranzystorów IGBT. Serwis Knurów – obsługa Gliwic, Rybnika, Katowic i całego Śląska.
Wózki widłowe Hyundai z silnikami LPG należą do najpopularniejszych w Polsce. Modele serii 20BH, 25BH, 30BH i 33BH pracują w tysiącach zakładów produkcyjnych, magazynów i centrów logistycznych na Śląsku i w całym kraju. Gdy silnik przestaje dawać iskrę lub ECU traci komunikację, praca całego magazynu staje. Autoryzowany serwis Hyundai pobiera za nowy sterownik 3 500–8 000 zł netto i czeka się na niego 4–12 tygodni. Tymczasem w zdecydowanej większości przypadków usterka leży w jednym lub dwóch komponentach na płycie PCB, a naprawa komponentowa zamyka się w kwocie 400–1 200 zł netto.
W naszym warsztacie w Knurowie naprawiamy moduły zapłonowe, sterowniki EFI i cewki zapłonowe wszystkich wersji Hyundai BH – bez wysyłki za granicę, bez tygodni oczekiwania. Diagnozujemy sprzęt oscyloskopem, analizatorem impedancji i stacją BGA. Czas realizacji w serwisie stacjonarnym: 1–3 dni robocze.
Modele wózków Hyundai – które naprawiamy?
Poniższa tabela obejmuje wszystkie popularne w Polsce modele wózków Hyundai z silnikiem LPG/benzynowym wraz z typem ECU i najczęstszą usterką dla danego modelu.
| Model wózka | Silnik | ECU / Sterownik | Typowa usterka |
|---|---|---|---|
| Hyundai 15BH-7A / 15BH-9 | GM 2.0 LPG/Benzyna | Delphi MT05 / Hyundai EFI | Czujnik CKP podatny na korozję |
| Hyundai 18BH-7A / 18BH-9 | GM 2.0 LPG | Hyundai EFI-BH | Moduł zapłonowy często pod silnikiem – zawilgocenie |
| Hyundai 20BH-7A / 20BH-9 | GM 2.4 / Mazda FE LPG | Delphi MT05 / OEM Hyundai | Typowy brak iskry – tranzystor ignitera |
| Hyundai 25BH-7A / 25BH-9 | GM 2.4 LPG | Hyundai EFI-25 / Zama ECU | Przepalony driver cewki, błąd P0351 |
| Hyundai 30BH-7A / 30BH-9 | GM 3.0 LPG / Diesel D4CB | Delphi MT20U2 | Wiązka CKP – pęknięcia przy silniku |
| Hyundai 33BH-7A / 33BH-9 | GM 3.0 LPG | Delphi MT20U2 / Bosch ME7 | Podwójna cewka – osobna naprawa per cylinder bank |
| Hyundai 40BH-9 | GM 4.3 V6 LPG | Bosch ME7.4.4 | Drogi moduł – naprawa komponentowa 6× tańsza |
| Hyundai 45BH-9 / 50BH-9 | GM 4.3 / Cummins QSF3.8 | Bosch EDC17 (diesel) | Naprawa MPROP, wtryskiwacze, IGN driver |
| Hyundai 20L-7A / 25L-7A | LPG wersja Mazda | Hyundai OEM compact | Mała obudowa – kondensatory przy ciepłym silniku |
| Hyundai 30L-7A / 33L-7A | GM 3.0 LPG | Hyundai EFI-L | Brak iskry na cyl. 3–4 – driver sekundarny |
| Doosan G25E-5 / G30E-5 | GM 4G64 / 4G63 LPG | Mitsubishi EFI | Podobna architektura – te same drivery cewek |
| Komatsu FG25ST-16 / FG30ST-16 | Nissan K21 / K25 LPG | Nissan OEM ECM | Nissan ECM – znany błąd masy CKP |
Jak działa układ zapłonowy w wózku Hyundai LPG?
Silniki GM 2.0, 2.4 i 3.0 stosowane w wózkach Hyundai używają elektronicznego układu zapłonu DIS (Distributorless Ignition System) lub COP (Coil-On-Plug). ECU na podstawie sygnałów z czujnika wału korbowego (CKP) i wałka rozrządu (CMP) oblicza optymalny kąt wyprzedzenia zapłonu i wysyła sygnał do modułu zapłonowego (ignitera). Igniter to nic innego jak tranzystor IGBT lub MOSFET wysokiego napięcia, który przełącza uzwojenie pierwotne cewki z prądem 1,5–8 A, generując w uzwojeniu wtórnym impuls 20–40 kV.
Najczęstsza przyczyna braku iskry to nie sama cewka, a właśnie tranzystor w igniterze. Igniter przegrzewa się przy zatkanym chłodzeniu lub przy dużej ilości godzin pracy (typowe po 5 000+ mth). Wymiana samego tranzystora to koszt 15–40 zł i 45 minut pracy – zamiast 3 500 zł za nowy oryginalny moduł.
Dlaczego ECU wózka traci sygnał zapłonu?
- Korozja złącza CKP – wiązka czujnika CKP biegnie wzdłuż gorącego silnika, izolacja kruszy się po 5 000+ godzinach pracy w temperaturach 80–120°C
- Uszkodzony regulator 5 V w ECU – brak napięcia referencyjnego dla czujników TPS, MAP, CKP = brak pracy silnika
- Przeciążony driver cewki – przy zwarciu uzwojenia pierwotnego cewki prąd niszczy tranzystor drivera w ciągu sekund
- Wilgoć w złączu ECU – wózki pracują na zewnątrz lub w mroźniach, wilgoć powoduje korozję styków multipleksowanych
Tabela usterek – objawy, przyczyny i naprawa
Poniżej 8 najczęstszych usterek układu zapłonowego w wózkach Hyundai LPG z kodami błędów OBD i zakresem naprawy.
Brak iskry – silnik się kręci, nie odpala
P0351 / P0352 / P0353Przepalony tranzystor sterownika cewki (igniter) lub przerwana cewka pierwotna
Moduł zapłonowy (igniter) – tranzystor IGBT BU2508DX lub IRF840
Wymiana tranzystora na płycie ignitera, sprawdzenie rezystancji uzwojenia pierwotnego (0,3–1,2 Ω)
Silnik odpala, po chwili gaśnie
P0335 / P0336Uszkodzony czujnik CKP (wału korbowego) lub jego interfejs w ECU
Czujnik CKP – sygnał 0,5–1,5 V AC lub 5 V cyfrowy, wzmacniacz w ECU
Sprawdzenie sygnału oscyloskopem, wymiana wzmacniacza Hall-effect lub kondycjonera analogowego
Iskra na 1–2 cylindrach, brak na pozostałych
P0352 / P0354Przepalony driver jednej z cewek w ECU lub uszkodzenie cewki COP
Driver cewki – MOSFET IRL3713 lub BTS621L1 (Bosch ME7)
Zlokalizowanie spalonego drivera pod mikroskopem, wymiana komponentu SMD 0805
Brak zapłonu – migają błędy, reset ECU nie pomaga
P0605 / P0601Zanik 5 V reference w ECU – przepalony regulator LDO
Regulator LDO 5V – LM2940CT-5.0, MCP1702, TPS76350
Wymiana regulatora, sprawdzenie kondensatora filtrującego (ESR > 5 Ω = wymiana)
Silnik strzela, wyrzuca z powrotem przez gaźnik LPG
P0340 / P0341Błąd kąta wyprzedzenia zapłonu – uszkodzony czujnik CMP (wałka rozrządu)
Czujnik CMP Hall-effect – zasilanie 5 V, sygnał 0/5 V cyfrowy
Sprawdzenie luzu czujnika (0,5–1,5 mm), diagnoza sygnału oscyloskopem
Kod błędu Primary/Secondary Coil Circuit
P0351–P0356Przerwa lub zwarcie w uzwojeniu pierwotnym lub wtórnym cewki
Cewka zapłonowa – R1° = 0,5–2 Ω, R2° = 8–15 kΩ
Pomiar rezystancji, test iskrą probierzem HV, wymiana cewki lub naprawa uzwojenia
Mała moc silnika, duże zużycie gazu
P0105 / P0106Dryft kalibracji MAP sensor lub uszkodzony TPS wpływający na kąt zapłonu
MAP sensor – 5 V ref, sygnał 0,5–4,5 V analogowy
Kalibracja czujnika ciśnienia, sprawdzenie rezystancji wewnętrznej TPS (0–5 kΩ sweep)
ECU nie komunikuje się z diagnostyką – brak OBD
U0100 / U0001Uszkodzony transceiver K-Line lub CAN w ECU
Transceiver MC33290 (K-Line) lub TJA1050 (CAN bus)
Wymiana transceivera, sprawdzenie terminatora 120 Ω, programowanie ECU po naprawie
Jak przebiega naprawa sterownika ECU wózka Hyundai?

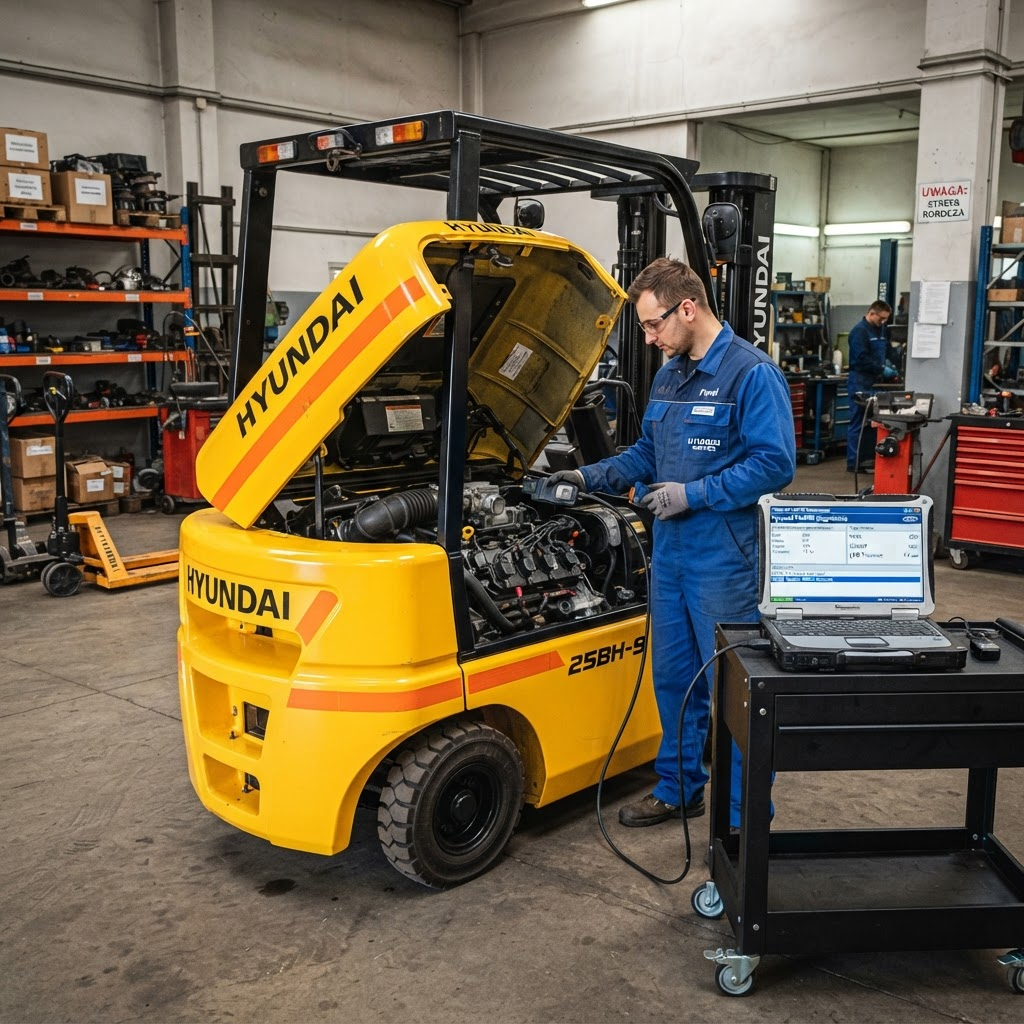

- Przyjęcie i wstępna diagnostyka (dzień 1): Odczyt kodów błędów OBD2/K-Line, sprawdzenie zasilania ECU (12 V, masa), sygnałów wejściowych (CKP, CMP, TPS, MAP).
- Diagnostyka oscyloskopowa (dzień 1): Pomiar sygnałów czujników, kształtu impulsu zapłonowego, prądu cewki. Identyfikacja dokładnego węzła awarii.
- Otwarcie modułu i inspekcja wizualna (dzień 1–2): Mikroskop stereoskopowy, poszukiwanie przepalonych elementów, śladów łuku elektrycznego, kondensatorów z wybrzuszeniem.

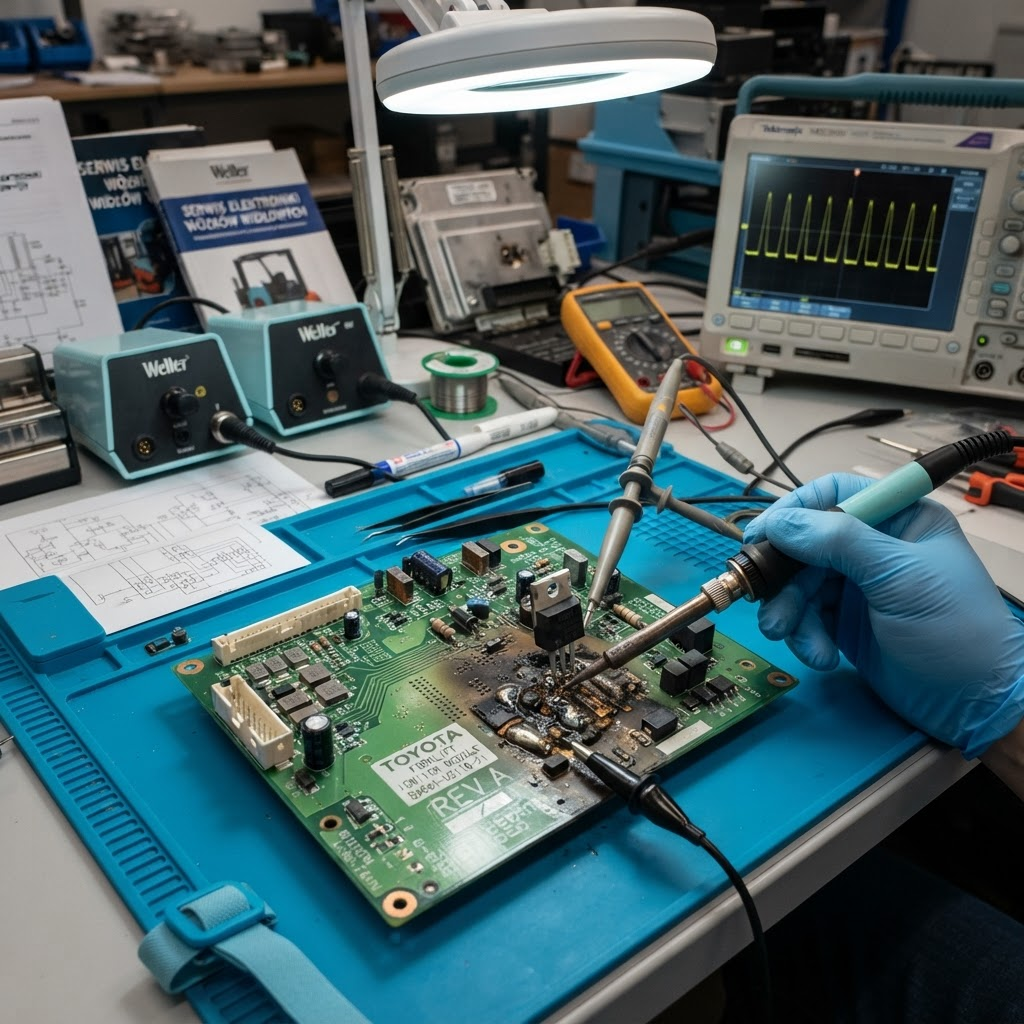

- Naprawa komponentowa (dzień 2): Wymiana tranzystora ignitera, regulatora LDO, transceivera CAN/K-Line lub cewki – precyzyjne lutowanie SMD/BGA.
- Test na obciążeniu (dzień 2–3): Symulacja pracy silnika generatorem sygnałów, pomiar iskry na testerze HV, zapis danych z ECU.
- Montaż i dokumentacja (dzień 3): Montaż w wózku, weryfikacja braku kodów błędów, protokół naprawy z parametrami pomiarów.
Obsługiwane miasta – Śląsk i okolice
Przyjmujemy sprzęt w serwisie stacjonarnym w Knurowie lub odbieramy wózek / moduł z zakładu klienta.
Zakłady produkcyjne, wózki Hyundai
Automotive, hale magazynowe
Logistyka, zakłady przemysłowe
Huty, magazyny
Firmy transportowe, dystrybucja
Automotive Stellantis, BMW
Centra logistyczne, handel
Przemysł lekki, magazyny
Małe zakłady, serwisy
Firmy budowlane, hurtownie
Naprawa vs. nowy sterownik – porównanie kosztów
Nowy sterownik OEM / import
- Koszt nowego ECU: 3 500–8 000 zł netto
- Czas oczekiwania: 4–12 tygodni
- Koszt przestoju (8 h/dzien, 3 tyg.): ~15 000 zł strata
- Wymaga programowania VIN
- Brak gwarancji dopasowania do wózka
Naprawa komponentowa Acore
- Koszt naprawy: 400–1 200 zł netto
- Czas realizacji: 1–3 dni robocze
- Oszczędność: do 85% wartości nowego
- Zachowanie oryginalnej kalibracji
- Gwarancja 6 miesięcy na naprawę
Wózek Hyundai nie odpala? Brak iskry?
Zadzwoń lub wyślij moduł kurierem. Diagnoza w 24 h, naprawa w 1–3 dni robocze. Obsługujemy zakłady z Knurowa, Gliwic, Rybnika, Katowic i całego Śląska.
