Naprawa sterownika elektrycznego wózka widłowego Hyundai HBR – Curtis, Zapi, IGBT, cewki
Diagnostyka i naprawa komponentowa sterowników trakcyjnych Curtis 1232E/1236E/1238E i Zapi ACO/ACE w elektrycznych wózkach Hyundai 20B, 25B, 30B i HBR. Wymiana IGBT, driverów cewek, transceivera CAN. Serwis Knurów – obsługa Śląska i całej Polski.

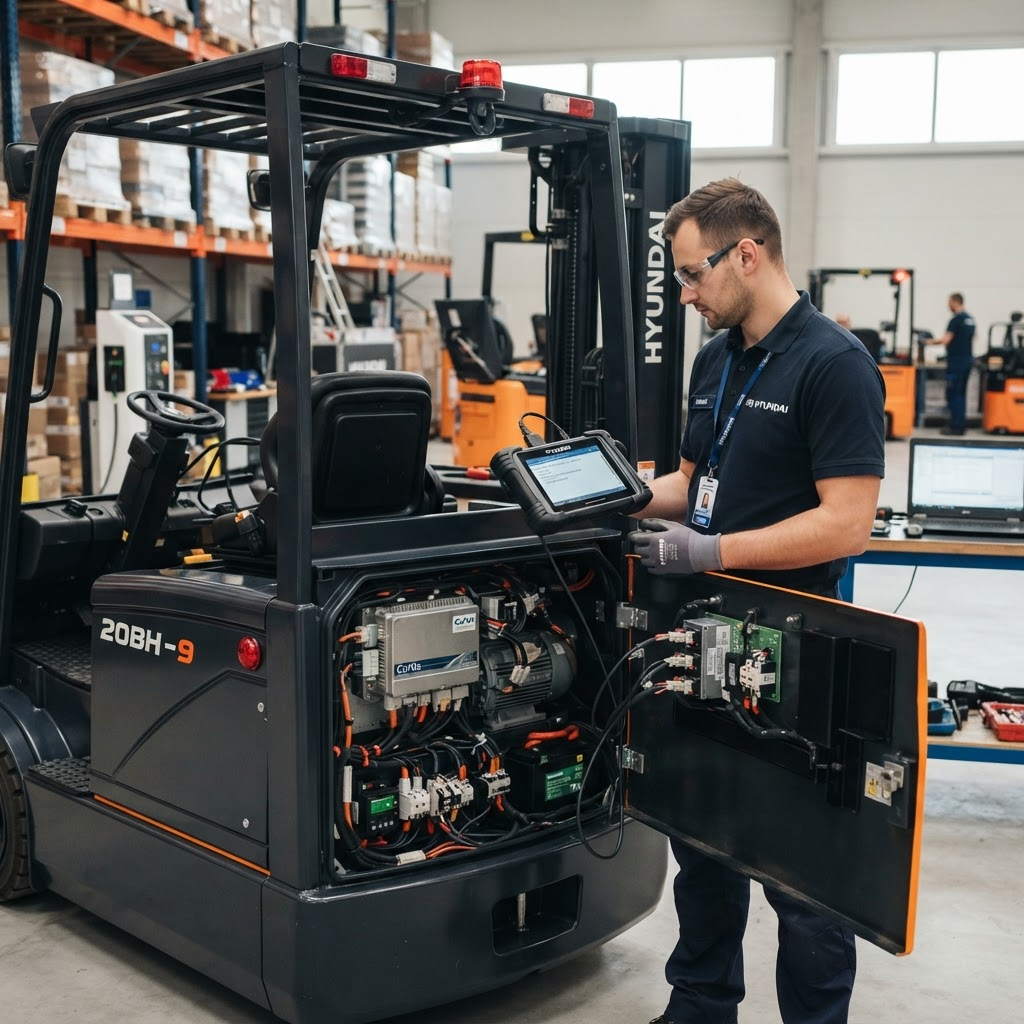

Elektryczne wózki widłowe Hyundai serii 20B, 25B, 30B i HBR używają sterowników trakcyjnych i pompowych opartych na modułach Curtis (seria 1232E, 1236E, 1238E) lub Zapi (ACO, ACE, COMBI). Oba systemy są bardzo trwałe, ale po kilku tysiącach godzin pracy i licznych cyklach rozruchowych najczęściej ulegają uszkodzeniu tranzystory IGBT mostka trakcyjnego oraz drivery cewek stykowych kontaktorów.
Nowy sterownik Curtis 1236E to koszt 4 000–9 000 zł netto, a Zapi ACE –5 000–12 000 zł netto. Naprawa komponentowa tego samego sterownika w naszym warsztacie zamyka się w 500–1 800 zł netto i zachowuje oryginalne ustawienia konfiguracyjne zapisane w pamięci EEPROM.
Curtis vs. Zapi – czym się różnią sterowniki w Hyundai?
Curtis stosuje topologię MOSFET/IGBT z dedykowanym sterowaniem PWM i komunikacją przez interfejs seryjny (Curtis Handheld Programmer 1311 / 1313). Konfiguracja przez menu lub oprogramowanie Curtis 1314-4403 PC. Zapi używa komunikacji CANopen i oferuje więcej parametrów diagnostycznych online. Oba systemy są naprawialne komponentowo – znajomość schematu i dostęp do oprogramowania diagnostycznego to klucz do skutecznej naprawy.
Sterowniki elektrycznych wózków – tabela modeli
| Model wózka | Sterownik | Napięcie / Prąd | Cewka | Typowa usterka |
|---|---|---|---|---|
| Hyundai 20B-7 / 20B-9 | Curtis 1232E-5321 / Zapi ACO A2 | 24V / 200A | Driver cewki kontaktora K1 | Przepalony MOSFET drivera – brak aktywacji kontaktora |
| Hyundai 25B-7 / 25B-9 | Curtis 1236E-5321 / Zapi ACE | 48V / 300A | Cewka sterująca kontaktora liniowego | Uszkodzony IGBT – przegrzanie przy jeździe pod górę |
| Hyundai 30B-7 / 30B-9 | Curtis 1238E-6521 / Zapi ACO B1 | 48V / 450A | Dual coil K1+K2 forward/reverse | Przerwa w uzwojeniu K2 – wózek jedzie tylko do przodu |
| Hyundai HBR-14 | Curtis 1232E lub Zapi mini | 24V / 140A | Single main contactor coil | Zwarcie uzwojenia – sterownik blokuje output |
| Hyundai HBR-20 | Curtis 1236E-5321 | 48V / 200A | Cewka KM + KP (trakcja + pompa) | Błąd #33 Curtis – driver KM przepalony |
| Hyundai 20BF-7 / 25BF-7 | Zapi ACE plus + BMS | 48V / 300A CAN | CANopen coil driver | Błąd CAN – sterownik bez komunikacji z BMS |
| Hyundai 3.5-5t electric (nowe) | Hyundai Smart Controller (SIC) | 80V / 600A EtherCAT | IGBT pack 3-fazowy + SIC driver | BGA DSP chip – wymagany reball po przepięciu |
| Still RX70 / FM-X | Zapi ACO / ACE / COMBI | 48–80V / 350A | MOSFET driver elektrozaworu | Uszkodzony BSP135N10 driver (MOSFET N-ch 100V) |
| Linde E25 / E30 | Linde BMS + Zapi | 48V / 400A | Cewka elektrozaworu skoku masztu | Zwarcie cewki EV3 – przepalony driver PWM |
| Toyota 8FBF / 8FBM | Toyota SEM Thyristor → IGBT | 48V / 500A | SCR gate driver + contractor coil | Uszkodzony tyrystor SCR BTA41-800 |
Typowe usterki IGBT i cewek – diagnoza i naprawa
Brak jazdy – sterownik błyska kod #33 (Curtis)

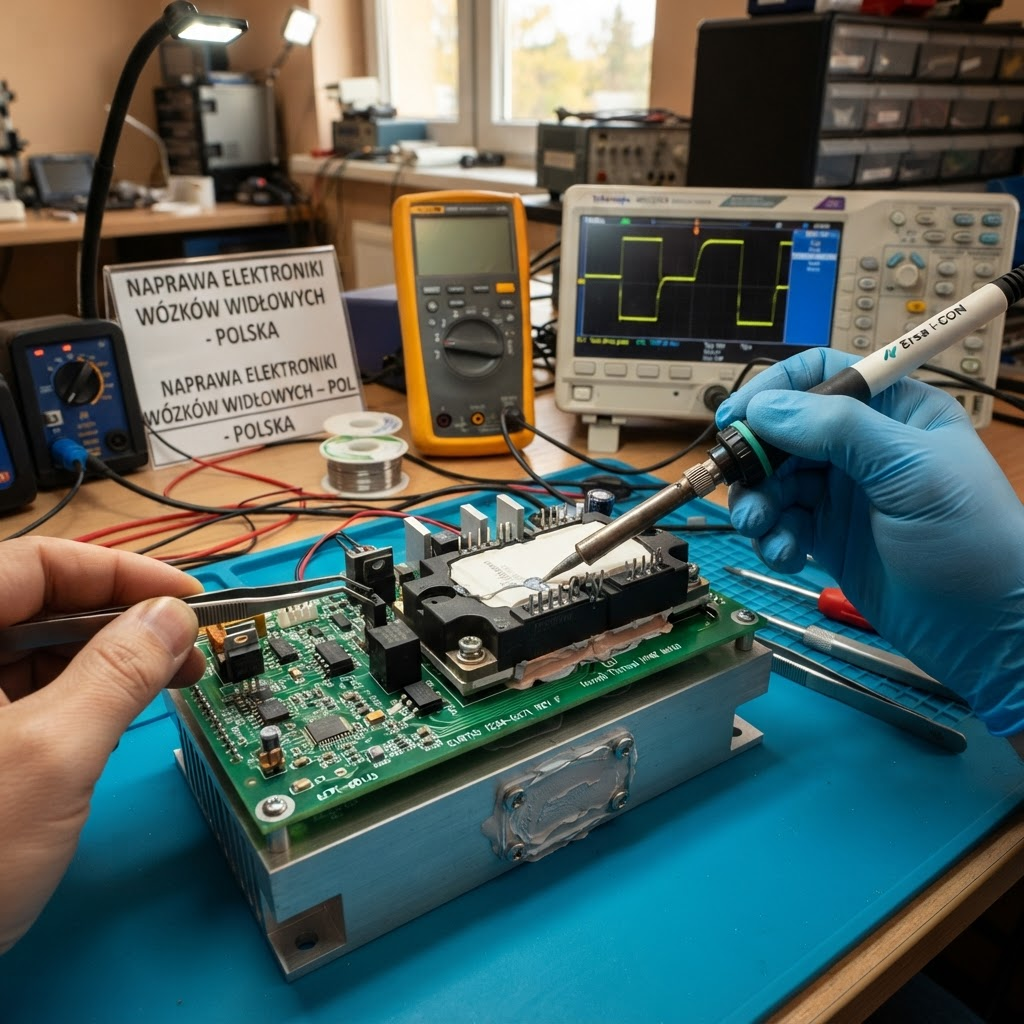

Przepalony IGBT mostu trakcyjnego lub driver HCPL-314J
Pomiar rezystancji bramka-emiter IGBT (powinno być >1 MΩ). Wymiana IGBT (np. IGW75N65H5) i drivera. Test prądu wyjściowego na obciążeniu oporowym.
Wózek jedzie ale bez hamowania regeneracyjnego
Uszkodzony IGBT hamowania – nie może pobierać prądu z silnika
Pomiar diod wbudowanych IGBT. Wymiana jednego z tranzystorów mostka H na nowy. Kalibracja prądu regeneracyjnego przez Handheld.
Cewka kontaktora nie aktywuje się – błąd Coil Fault
Przepalony MOSFET drivera cewki (BSP135, IRF3710) lub przerwa cewki K1
Pomiar rezystancji cewki kontaktora (30–100 Ω). Jeśli cewka OK – wymiana MOSFET na płycie sterownika.
Błąd #38 Curtis – Over temperature
Uszkodzony czujnik temperatury NTC lub brak przepływu powietrza
Pomiar rezystancji NTC (25°C = 10kΩ, 80°C ≈ 1,3kΩ). Wymiana czujnika lub kondycjonera sygnału w sterownika.
Magistrala CAN – brak komunikacji sterownik–BMS
Uszkodzony transceiver CAN TJA1050 lub MCP2551, brak terminatora 120 Ω
Pomiar rezystancji CAN H–L (powinna być 60 Ω bez zasilania). Wymiana transceivera, sprawdzenie rezystancji terminujących.
Silnik pompowy pracuje cały czas (nie wyłącza się)
Zwarcie tranzystora MOSFET kanału pompowego do + lub uszkodzony driver enable
Pomiar U_GS przy sterowniku w spoczynku (powinno być <0 V dla MOSFET N-ch). Wymiana MOSFET IRL3710.
Dlaczego warto naprawiać sterownik, a nie kupować nowego?
Nowy sterownik Curtis lub Zapi dostarczany przez dystrybutora wymaga pełnej rekonfiguracji parametrów – prądu nominalnego, profili przyspieszenia, ograniczeń prędkości, czasów martwych IGBT. Parametry te są specyficzne dla danego wózka i często dostosowane przez serwis OEM. Naprawa komponentowa zachowuje wszystkie ustawienia w EEPROM, skracając czas uruchomienia z 2–4 godzin do 15 minut.
Dla flot wózków (10+ sztuk tego samego modelu) oferujemy umowę serwisową: naprawy w ciągu 24–48 h od dostarczenia modułu, stała stawka 600 zł/h netto, priorytetowa realizacja.
Sterownik elektrycznego wózka uszkodzony?
Diagnozujemy i naprawiamy sterowniki Curtis, Zapi i Hyundai SIC w 1–3 dni robocze. Obsługujemy Knurów, Gliwice, Rybnik, Katowice i cały Śląsk. Pon–pt 8:00–16:00.
