Naprawa Sterownika Deutz EMR4 / EMR3 – Koparka, Ładowarka, Spycharka, Wózek WidłowyKatowice · Gliwice · Kraków · Warszawa · Wrocław · Gdańsk · Cała Polska
Profesjonalny serwis sterowników silnika Deutz serii EMR4, EMR3 i EMR2 we wszystkich typach maszyn – od koparek i ładowarek po wózki widłowe, żurawie i agregaty prądotwórcze. Diagnostyka CAN J1939, SerDia4, naprawa na poziomie komponentów. Gwarancja 12 miesięcy.
Czym jest sterownik Deutz EMR4 i gdzie jest stosowany?
Deutz EMR4 (Electronic Module Regulation, 4. generacja) to zaawansowany sterownik silnika diesla firmy Deutz AG (Köln, Niemcy), stosowany w silnikach serii TCD 2.9, TCD 3.6, TCD 4.1, TCD 6.1, TCD 7.8, TCD 12.0, TCD 13.5 oraz BF4M/BF6M 2012/2013. To mózg systemu wtryskowego common rail, zarządzający dawkowaniem paliwa, sterowaniem EGR, filtrem DPF/SCR i układem AdBlue (Stage IV / Tier 4 Final).
Silniki z EMR4 napędzają setki tysięcy maszyn i urządzeń przemysłowych na całym świecie. W Polsce najczęściej spotykamy je w:
- Koparki kołowe i gąsienicowe – Liebherr A914/R914, Volvo EC140/EC210/EC300, Atlas 1604/2004, Wacker Neuson EW65/EW100, Mecalac 714/715
- Ładowarki kołowe – Kramer 5055/5065/8085, Weidemann 5080/7580, Liebherr L506/L518, Mecalac AS700/AS900
- Spycharki i walce drogowe – Hamm H11i/H13i/HD120, Dynapac CC2200/CA2500, Bomag BW141/BW151, Ammann ASC70/ASC90
- Żurawie samojezdne i teleskopowe – Manitowoc GMK3050, Grove RT530E, Liebherr LTM 1050/1090, Tadano GR700
- Wózki widłowe diesel i LPG – Linde H30D/H40D/H50D/H60D/H80D, Jungheinrich DFG 430/450/470/490/550, Still RX70-35/40/45/50/60, Doosan D30/D35/D45/D55, Hyster H3.5FT/H5.5FT/H7FT
- Generatory i agregaty prądotwórcze – FG Wilson P110/P165/P250, Wilson 110P/165P, Olympian GEP110/GEP165, Atlas Copco QAS100/QAS185
- Maszyny do robót ziemnych – minikoparka Takeuchi TB260/TB290, Kubota U48-5/U55-5, Yanmar ViO80/ViO100
- Maszyny górnicze i tunelowe – Sandvik LH410/LH514, Atlas Copco MT2010/MT5020, Normet Charmec MD6605
Generacje sterowników Deutz – EMR2, EMR3, EMR4
| Generacja | Okres | Norma emisji | Interfejs | Oprogramowanie serwisowe |
|---|---|---|---|---|
| EMR2 | do ~2005 | Stage II / Tier 2 | Analogowy, brak CAN | SERDIA 2000 |
| EMR3 | 2005–2013 | Stage IIIB / Tier 4i | CAN SAE J1939 | SERDIA 2000 / 3 |
| EMR4 | od 2013 | Stage IV / Tier 4 Final | CAN J1939, OBD-II, USB | SerDia4 |
Numery katalogowe sterowników Deutz EMR4 – pełna lista
Poniżej zestawienie najczęściej naprawianych numerów ECU Deutz:
Najczęstsze usterki sterownika Deutz EMR4 – kody błędów SPN/FMI
SPN 651–658 FMI 5/6Uszkodzenie wyjść sterowania wtryskiwaczy
Przepalone tranzystory MOSFET (IRFP460, STP80NF55) na kanałach Cyl. 1–6. Wtryskiwacze nie otwierają się – silnik nie odpala lub pali na 3-4 cylindrach.
Naprawa: Wymiana MOSFET sterowania, test oporności cewek wtryskiwaczy 0.5–1.2 Ω.
SPN 94 FMI 1/18Ciśnienie paliwa low pressure / high pressure
Błąd ciśnienia w szynie common rail – awaria czujnika RPS lub pompy wysokiego ciśnienia. Może być też uszkodzone wyjście SPI procesora ARM w EMR4.
Naprawa: Diagnostyka SerDia4, pomiar rzeczywistego ciśnienia Rail Pressure Sensor.
SPN 100 FMI 1/3/4Czujnik ciśnienia oleju
Uszkodzony wzmacniacz operacyjny na wejściu analogowym czujnika oleju. Błędny odczyt – silnik może wchodzić w tryb bezpieczny (limp mode).
Naprawa: Sprawdzenie wzmacniacza op-amp, pomiar napięcia na pinie A/D ECU.
SPN 110 / 175 FMI 3/4Czujnik temperatury płynu chłodzącego / oleju
Przepalone rezystory podziału napięcia 2.49 kΩ lub uszkodzony pull-up 5V na wejściu NTC. Silnik się przegrzewa – brak prawidłowego alarmu.
Naprawa: Wymiana rezystorów SMD 0402, kalibracja termistora w SerDia4.
SPN 639 FMI 2/9/14Brak komunikacji CAN bus (J1939 BUS OFF)
Uszkodzony transceiver TJA1050 lub MCP2551 – brak odpowiedzi ECU na magistrali CAN. Często powodowany przepięciami przy ładowaniu baterii lub spawaniu.
Naprawa: Wymiana transceivera CAN, sprawdzenie terminacji 120 Ω, test topologii sieci.
SPN 1347 FMI 7/12Zawór sterowania ciśnieniem (DRV/PCV)
Zużyta cewka zaworu regulacji ciśnienia lub uszkodzony driver H-bridge w ECU. Rail pressure nie reaguje na korekty – niestabilne obroty, dymienie.
Naprawa: Pomiar oporności DRV 4.2–5.8 Ω, test driver IC ECU, kontrola sprzężenia zwrotnego.
SPN 3031 / 3246 FMI 3/4/18System SCR / AdBlue – błąd dozowania
Awaria wtryskiwacza AdBlue, czujnika NOx lub modułu DCU (Dosing Control Unit) podpiętego do EMR4 przez CAN. Maszyna wchodzi w tryb dethrottling (ograniczenie mocy do 60%).
Naprawa: Diagnostyka DCU przez SerDia4, test wtryskiwacza AdBlue 60–80 Ω, czyszczenie filtra mocznika.
SPN 3700 / 3701 FMI 0/1Filtr DPF – wysoki różnicowy ciśnienie / stopień zatkania
Zatkany filtr DPF – czujnik różnicy ciśnień (DPS) sygnalizuje nadmierne wypełnienie sadzą. EMR4 inicjuje aktywną regenerację DPF lub blokuje maszynę.
Naprawa: Wypalanie aktywne przez SerDia4, chemiczne czyszczenie DPF lub wymiana wkładu.
Obsługiwane miasta – Śląsk i cała Polska
Mobilny serwis dojeżdża bezpośrednio do maszyny. Możliwa też wysyłka sterownika kurierem z każdego miasta w Polsce:
Miasta Śląska (mobilny serwis 24/7):
Ogólnopolski serwis kurierski:
Proces naprawy sterownika Deutz EMR4 w ACORE
- 1
Odbiór sterownika
Mobilny serwis dojeżdża do maszyny lub przyjmujemy ECU kurierem. Demontaż sterownika ze złącza 60-pin bez uszkodzeń uszczelek.
- 2
Diagnostyka wstępna – 24h
Odczyt kodów błędów przez SerDia4 / SERDIA 2000. Analiza pamięci błędów, pomiary napięć zasilania, test magistrali CAN J1939, inspekcja wizualna PCB.
- 3

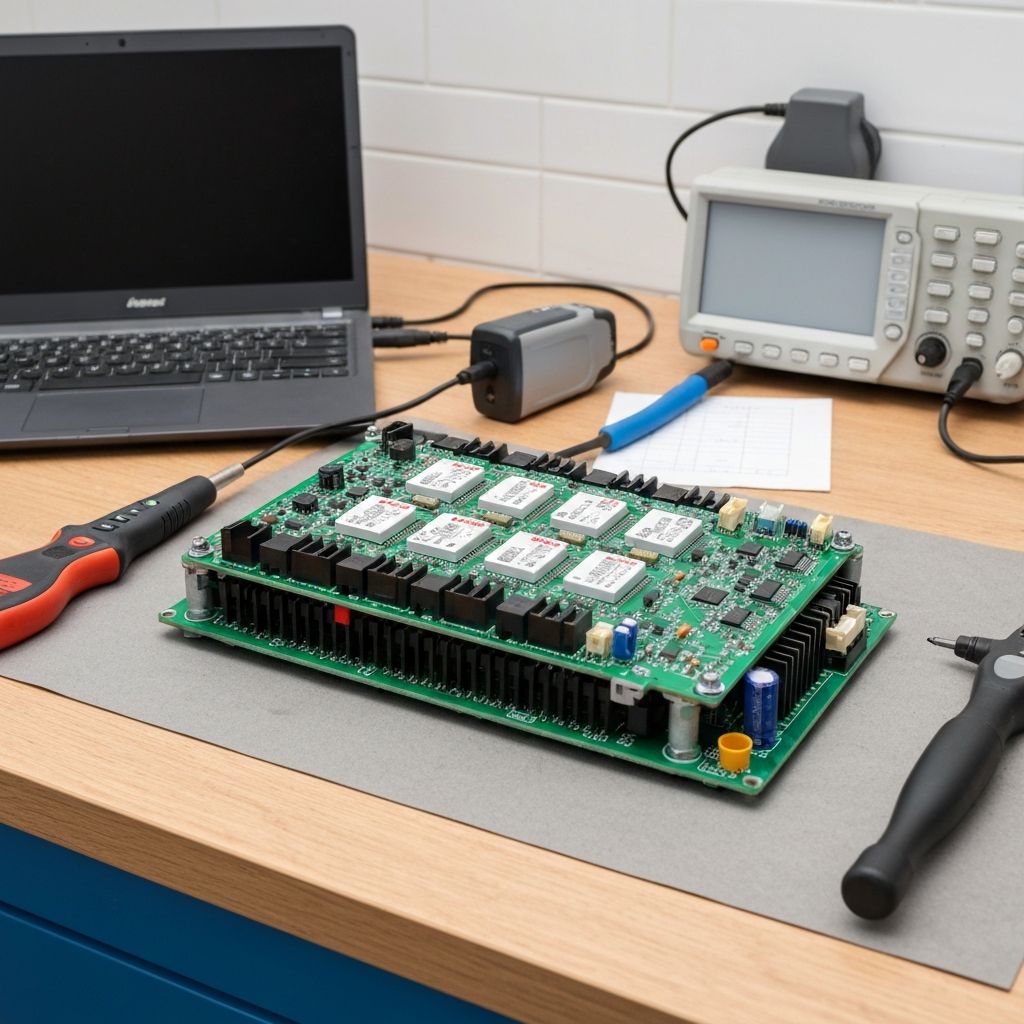

Diagnoza sprzętowa – mikroskop + oscyloskop
Pomiary na poziomie komponentów: MOSFET, driver IC, transceiver CAN, kondensatory elektrolityczne, rezystory SMD, pamięci EEPROM i Flash.
- 4
Naprawa komponentowa
Wymiana uszkodzonych elementów metodą SMD (stacja lutownicza Metcal, hot air Hakko FR-810). Test funkcjonalny po naprawie na stanowisku CAN bus symulator.
- 5
Kalibracja i programowanie
Konfiguracja parametrów silnika w SerDia4, kasowanie kodów błędów, test wtryskiwaczy i ciśnienia Rail Pressure, kalibracja systemu EGR/DPF.
- 6
Test obciążeniowy + wysyłka
48h test pod obciążeniem na stanowisku testowym. Odesłanie kurierem z gwarancją 12 miesięcy i protokołem naprawy.
Cennik naprawy sterownika Deutz EMR4 / EMR3
| Usługa | Cena netto | Czas realizacji |
|---|---|---|
| Diagnostyka CAN J1939 + odczyt błędów SerDia4 | 200–400 zł | 24h |
| Naprawa układu zasilania ECU (kondensatory, LDO) | 400–700 zł | 2–3 dni |
| Wymiana MOSFET sterowania wtryskiwaczy (1 kanał) | 300–600 zł | 2–3 dni |
| Wymiana MOSFET sterowania wtryskiwaczy (wszystkie) | 900–1800 zł | 3–5 dni |
| Naprawa interfejsu CAN bus (TJA1050/MCP2551) | 300–600 zł | 2–3 dni |
| Regeneracja złącza 60-pin (reflow + nowe piny) | 250–450 zł | 2–3 dni |
| Naprawa wzmacniaczy czujników (temperatura, ciśnienie) | 350–700 zł | 3–5 dni |
| Programowanie + kalibracja SerDia4 | 300–500 zł | 1–2 dni |
| Kompletna regeneracja EMR4 | 1200–2800 zł | 5–10 dni |
| Ekspresowa naprawa 24h (dopłata) | +30% ceny | 24h |
Dlaczego ACORE – korzyści dla właściciela maszyny budowlanej
Diagnostyka 24h
Wyniki diagnostyki CAN bus + wycena naprawy w ciągu 24h od odbioru ECU. Mobilny serwis dojeżdża do maszyny w ciągu 2–6h na Śląsku.
Gwarancja 12 miesięcy
Pisemna gwarancja na wykonaną naprawę i wymienione komponenty. Ta sama usterka – naprawiamy za darmo. Dożywotnia pomoc techniczna telefoniczna.
Naprawa na poziomie komponentów
Nie wymieniamy całego ECU – naprawiamy konkretne uszkodzone elementy. Oszczędzasz 60–80% w stosunku do zakupu nowego sterownika Deutz.
Frazy wyszukiwania – Deutz EMR4 serwis Polska
FAQ – Najczęstsze pytania o naprawę sterownika Deutz
W jakich maszynach budowlanych jest sterownik Deutz EMR4?
Czy naprawiacie sterowniki Deutz na Śląsku i w Małopolsce?
Jaki jest koszt diagnostyki sterownika Deutz EMR4?
Czy możliwe jest przeprogramowanie Deutz EMR4 po naprawie?
Potrzebujesz naprawy sterownika Deutz EMR4?
Zadzwoń lub napisz – diagnostyka w 24h, mobilny serwis na Śląsku, odbiór kurierski z całej Polski. Gwarancja 12 miesięcy.
