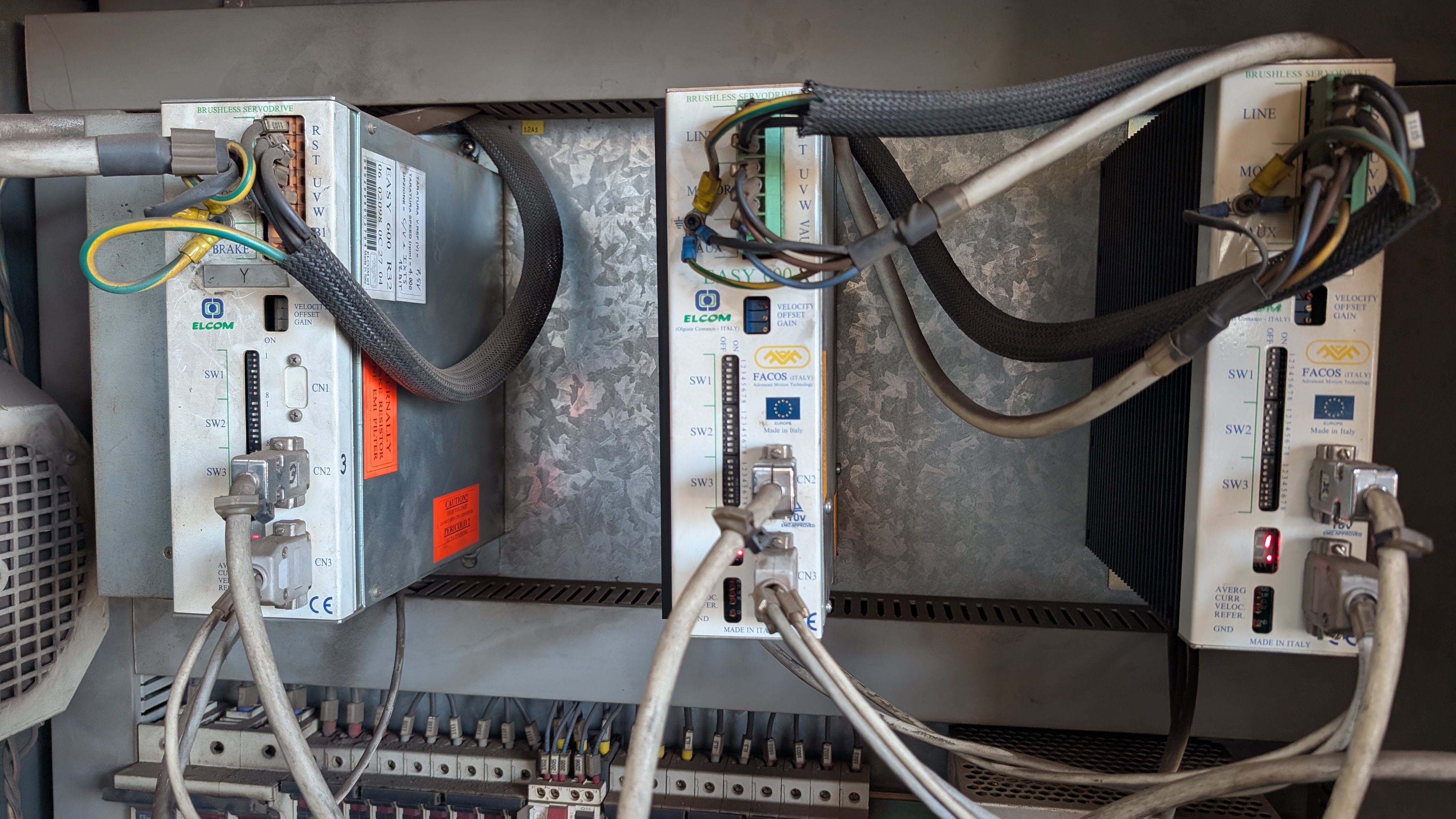

Serwonapędy ELCOM / FACOS ASY 500 Brushless Servodrive to włoskie wzmacniacze mocy dla bezszczotkowych serwomotorów DC (BLDC), stosowane powszechnie w maszynach CNC do obróbki drutu i nawijania sprężyn, w tym w popularnej linii Macri Italia PROVAR. Każdy napęd obsługuje jedną oś serwomotorową, przyjmując zadaną prędkość ±10V z karty osi A.AMS AP08 i sterując silnikiem metodą PWM z sprzężeniem zwrotnym prądu. Awaria serwonapędu powoduje natychmiastowe zatrzymanie osi i alarm HALT na sterowniku CNC.
ACORE – Serwis Elektroniki Przemysłowej z Knurowa na Śląsku specjalizuje się w naprawie włoskich serwonapędów przemysłowych, w tym serii FACOS ASY 500. Diagnozujemy uszkodzenia na poziomie komponentów SMD i THT, wymieniamy moduły IGBT H-bridge, kondensatory elektrolityczne DC bus, drivery bramek i układy pomiarowe prądu. Po naprawie wykonujemy pełną kalibrację trymery VELOCITY, OFFSET i GAIN. Obsługujemy firmy z Gliwic, Zabrza, Rybnika, Żor i całego Śląska.
Budowa serwonapędu FACOS ASY 500 – co może się uszkodzić?
Serwonapęd ASY 500 składa się z kilku kluczowych sekcji, z których każda może ulec uszkodzeniu po wieloletniej eksploatacji lub w wyniku awaryjnego zdarzenia (przepięcie, zwarcie silnika, przeciążenie termiczne):
| Sekcja napędu | Funkcja | Najczęstsza usterka | Kluczowe komponenty |
|---|---|---|---|
| Prostownik AC/DC | Zasilanie DC bus z sieci 230V AC | Uszkodzony mostek diodowy, przepalony bezpiecznik | GBJ1506, 35A mostek prostowniczy |
| Kondensator DC bus | Filtrowanie napięcia szyny DC | Utrata pojemności >30%, ESR >0,5Ω | 4700μF 400V Nichicon/Rubycon |
| Most H IGBT | Sterowanie PWM serwomotorem | Zwarcie IGBT (uszkodzenie od przeciążenia) | IRGP4062D, IPW60R041CFD7 |
| Driver bramek IGBT | Sterowanie napięciami bramek IGBTs | Uszkodzony bootstrap, brak sygnału PWM | IR2110, IR2113, HCPL-314J |
| Czujnik prądu (shunt) | Sprzężenie zwrotne prądu fazowego | Uszkodzony wzmacniacz pomiarowy | INA282, AD8210 amplifier |
| Sterownik PWM | Generowanie przebiegów PWM | Uszkodzony DSP/MCU lub błąd konfiguracji | TMS320F2808, DSPIC33 |
| Interfejs CN1/CN2 (±10V) | Przyjmowanie zadania prędkości z AP08 | Uszkodzony wzmacniacz op-amp wejścia | TL071, AD8605 SOIC-8 |
| Interfejs CN3 (enkoder Hall) | Odczyt pozycji/prędkości silnika | Uszkodzony komparator sygnałów Hall | LM339, LM393 SOIC-14 |
Najczęstsze objawy uszkodzonego serwonapędu FACOS ASY 500
Pracownicy obsługi maszyny zgłaszają zazwyczaj następujące symptomy awarii serwonapędu:
- Oś nie rusza po włączeniu maszyny – brak napięcia wyjściowego do silnika, LED HALT świeci czerwonym światłem
- Oś drżeje w miejscu (drgania, oscylacje) – najczęściej błędna kalibracja GAIN lub uszkodzony czujnik prądu
- Maszyna wyłącza się po kilku minutach – overtemperature protection – uszkodzony termistor lub zatykanie radiatora
- Oś jedzie tylko w jednym kierunku – uszkodzony jeden z górnych lub dolnych tranzystorów IGBT mosty H
- Szarpanie osi przy niskich prędkościach – uszkodzony odczyt sygnałów czujników Halla w silniku
- Zapach spalenizny z napędu – zwarcie tranzystorów IGBT lub przepalony rezystor DC bus
- Alarm sterownika A.AMS: AXIS FAULT / FOLLOWING ERROR – zbyt duże odchyłki pozycji, najczęściej błąd napędu
- Napęd nie reaguje na sygnał ±10V z AP08 – uszkodzony wzmacniacz wejścia analogowego CN1
Różnica między serwonapędem a falownikiem – ważne dla diagnostyki
Serwonapęd (servo amplifier/drive) jak FACOS ASY 500 różni się od standardowego falownika przemysłowego (VFD) kilkoma kluczowymi cechami, które wpływają na metodę naprawy:
- Sprzężenie zwrotne pozycji – serwonapęd zawsze pracuje w zamkniętej pętli pozycji/prędkości/prądu. Falownik ogólnego przeznaczenia nie posiada sprzężenia prądowego w trybie skalarnym.
- Komutacja bezszczotkowa – FACOS ASY 500 steruje silnikiem BLDC na podstawie sygnałów czujników Halla lub enkodera. Falownik steruje silnikiem asynchronicznym.
- Wyższe wymagania kalibracyjne – po naprawie serwonapędu wymagana jest kalibracja offsetu, wzmocnienia i kompensacji. Falownik po naprawie wymaga jedynie weryfikacji parametrów.
- Szybsza elektronika sterująca – pętla prądowa serwonapędu zamyka się w ciągu 5–10 μs, co wymaga szybszych DSP i precyzyjniejszych ADC niż w typowych falownikach.
ACORE posiada doświadczenie w naprawie zarówno serwonapędów (FACOS, Lust, Siemens SIMODRIVE, Allen-Bradley Kinetix), jak i falowników przemysłowych (ABB ACS880, Siemens G120, Danfoss FC302). Każde z tych urządzeń wymaga innego podejścia diagnostycznego i innego zestawu narzędzi kalibracyjnych.
Kalibracja trymery VELOCITY, OFFSET, GAIN po naprawie
Na panelu każdego napędu FACOS ASY 500 widoczne są trzy wieloobrotowe trymerowe potencjometry:
- VELOCITY – skaluje prędkość bazową osi. Nieprawidłowe ustawienie powoduje, że oś jedzie zbyt szybko lub zbyt wolno w stosunku do zadania z AP08.
- OFFSET – zeruje odchylenie prędkości przy sygnale 0V na wejściu CN1. Uszkodzone wzmacniacze op-amp wymagają rekalibracji offsetu mV-scale.
- GAIN – wzmocnienie pętli prądowej. Zbyt wysokie GAIN powoduje oscylacje mechaniczne osi, zbyt niskie – powolną odpowiedź i błędy śledzenia (following error).
Procedura kalibracji wykonywana jest przez nas z użyciem wielokanałowego oscyloskopu (pomiar prądu fazy A/B przez sondę prądową Fluke i1010) oraz precyzyjnego generatora sygnałów (±10V ramp). Przebieg kalibracji trwa ok. 30 minut i jest niezbędna po każdej wymianie komponentów sekcji mocy lub pomiarowej.
Porównanie kosztów – naprawa vs wymiana serwonapędu
Oryginalne serwonapędy FACOS ASY 500 nie są już produkowane. FACOS Italy (Advanced Motor Technology) zakończyła produkcję tej serii. Nowy, kompatybilny serwonapęd innego producenta (np. AMC DigiFlex, Copley Controls, Granite Devices) wymaga przeprogramowania interfejsów i dostosowania parametrów do konkretnego silnika BLDC – co kosztuje zarówno czas inżynierski, jak i kilkudniowy przestój maszyny. Naprawa istniejącego napędu FACOS ASY 500 przez ACORE to kilka dni i znacznie niższy koszt całkowity. Na naprawiony serwonapęd udzielamy 12 miesięcy gwarancji.
Zasięg obsługi – Gliwice, Zabrze, Rybnik, Żory i cały Śląsk
FAQ – Naprawa serwonapędów ELCOM FACOS ASY 500
Jakie usterki serwonapędu FACOS ASY 500 naprawiacie?+
Naprawiamy wszystkie typowe usterki: uszkodzone moduły IGBT H-bridge, przepalone rezystory bocznikujące prąd, uszkodzone drivery bramek IR2110/IR2113, awarie zasilacza DC bus, uszkodzone enkodery hallotronowe, problemy z trymery VELOCITY/OFFSET/GAIN oraz uszkodzone złącza CN1/CN2/CN3.
Czy możecie naprawić serwonapęd ELCOM ASY 500 jeśli jest on bez oznaczeń i dokumentacji?+
Tak. Serwonapędy ELCOM/FACOS ASY 500 to seria produkowana przez firmę FACOS Italy (Advanced Motor Technology). Posiadamy schematy elektryczne i karty katalogowe tej serii. Diagnozujemy na podstawie analizy oscyloskopowej przebiegów prądów fazowych i napięcia DC bus bez potrzeby dokumentacji klienta.
Czy po naprawie serwonapęd trzeba kalibrować?+
Tak – po wymianie komponentów mocy lub pomiarowych zawsze wykonujemy procedurę kalibracji trymery VELOCITY (prędkość bazowa), OFFSET (zerowanie odchylenia) i GAIN (wzmocnienie pętli prądowej). Kalibracja wykonywana jest na naszym stanowisku testowym z silnikiem testowym lub na maszynie klienta.
Ile trwa naprawa serwonapędu FACOS ASY 500?+
Standardowa naprawa trwa 3–5 dni roboczych. Tryb ekspresowy (48h) dostępny jest w przypadku prostych uszkodzeń (np. wymiana jednego IGBT lub kondensatora DC bus). Pracujemy pon–pt 8:00–16:00.
