Panel HMI Siemens zrywa komunikację – dlaczego to poważna awaria
Panel operatorski Siemens SIMATIC HMI to okno komunikacji człowieka z maszyną. Gdy traci łączność z PLC (S7-300, S7-400, S7-1200, S7-1500) przez magistralę PROFIBUS DP, MPI, Ethernet lub PROFINET – linia produkcyjna staje. Operator nie może sterować procesem, maszyna przechodzi w tryb awaryjny lub zatrzymuje się całkowicie.
W większości przypadków winowajcą nie jest oprogramowanie, lecz sprzęt – uszkodzony układ ASIC komunikacyjny, zdegradowane kondensatory zasilacza, korozja złącza PROFIBUS lub przepalony kontroler Ethernet. To wszystko są elementy, które ACORE naprawia na poziomie komponentów PCB. Bez konieczności zakupu nowego panelu za 8 000–35 000 PLN.
Oszczędność 70–90%
Naprawa panelu HMI kosztuje wielokrotnie mniej niż zakup nowego. TP1500 nowy – 14 000 PLN. Naprawa – od 800 PLN.
Zachowanie projektu WinCC
Naprawiamy sprzęt – projekt WinCC Flexible lub TIA Portal pozostaje nienaruszony. Brak konieczności przepisywania wizualizacji.
Modele wycofane – jedyna opcja
Dla paneli wycofanych z produkcji (TP1500, MP277, OP77B) naprawa to często jedyna opcja bez kosztownej migracji całej wizualizacji.
Dlaczego panel HMI Siemens zrywa komunikację? – 8 najczęstszych przyczyn
Na podstawie setek naprawionych paneli w ACORE zidentyfikowaliśmy 8 głównych przyczyn utraty komunikacji PROFIBUS, MPI i Ethernet w panelach Siemens SIMATIC. Znajomość przyczyny pozwala oszacować koszt naprawy i czas przestoju produkcji.
Uszkodzony układ ASIC komunikacyjny
Dedykowany układ scalony obsługujący magistralę PROFIBUS lub MPI ulega uszkodzeniu termicznemu lub przepięciowemu. Objaw: brak odpowiedzi na adresowanie, błąd 'Bus Error' lub 'DP Error' na panelu.
Uszkodzony chipset Ethernet / PROFINET
Kontroler LAN (np. Intel i210, Realtek RTL8211) może ulec przepięciu przez indukcję na kablu lub wyładowanie ESD. Objaw: panel 'niewidoczny' w sieci, brak odpowiedzi na ping.
Wybrzuszone lub wyciekłe kondensatory zasilacza
Elektrolity w zasilaczu impulsowym (PSU) panelu degradują się po 8–15 latach. Objaw: panel zawiesza się losowo, resetuje przy pracy, błędy komunikacji pojawiają się nieregularnie.
Korozja złącza PROFIBUS DB9 lub RJ45
Środowisko przemysłowe (wilgoć, pył, gazy kwasowe) powoduje utlenianie styków. Objaw: komunikacja działa przez 'potrząśnięcie kablem', błędy powtarzalne w określonych warunkach.
Uszkodzona pamięć flash z projektem WinCC
Moduły NAND/NOR flash mają ograniczoną liczbę cykli zapis/odczyt. Po wyczerpaniu – projekt nie ładuje się, panel startuje do ekranu głównego bez projektu.
Crashed firmware po aktualizacji TIA Portal
Błędna aktualizacja firmware z TIA Portal v14/v16/v17 może spowodować 'bootloop'. Panel startuje, wyświetla logo, resetuje się w kółko. Wymaga niskopoziomowego reflasha przez JTAG/ISP.
Przepalony zasilacz DC-DC panelu
Sekcja DC-DC konwertera generująca napięcia 3,3V / 1,8V / 1,1V dla procesora może ulec awarii. Objaw: panel w ogóle nie startuje, brak podświetlenia, brak sygnału na ekranie.
Martwa bateria RTC (stare modele OP/MP)
Modele MP277, MP377, OP77B zasilają zegar czasu rzeczywistego i SRAM baterią CR2032. Po jej wyczerpaniu: panel traci konfigurację adresu MPI po każdym odłączeniu zasilania.
Objawy awarii komunikacji w panelu HMI Siemens – lista kontrolna
Poniższe objawy wskazują na problem ze sprzętem panelu, nie z konfiguracją sieci. Jeśli konfiguracją sieci wykluczyłeś błędy ustawień, a problem nadal występuje – panel wymaga diagnozy i naprawy sprzętowej.
- Komunikat 'Bus Error' lub 'DP Error' wyświetlany stale na panelu
- Panel widoczny w sieci, ale nie przyjmuje projektu z TIA Portal
- Panel niewidoczny po adresie IP – brak odpowiedzi na ping
- Komunikacja PROFIBUS działa przez chwilę, potem odpada – w kółko
- Panel restartuje się samoczynnie co kilka minut lub godzin
- Ekran startuje, projekt się ładuje, ale nie nawiązuje połączenia z S7
- Błąd 'HMI address is not unique' mimo poprawnej konfiguracji
- Panel pokazuje stare wartości ze zmiennych – dane nie są odświeżane
- Komunikaty alarmowe PLC nie pojawiają się na panelu
- Po odłączeniu zasilania panel traci adres MPI / PROFIBUS
- Bootloop – panel ładuje się, pokazuje logo, restartuje bez końca
- Ekran czarny po starcie zasilania – brak podświetlenia, LED nie świeci
- Ekran dotykowy nie reaguje na dotyk, mimo widocznego obrazu
- WinCC Flexible zgłasza błąd transferu przez USB/Ethernet/MPI
Jak przebiega naprawa panelu HMI Siemens w ACORE?
Naprawa panelu HMI to nie tylko wymiana jednego komponentu. To pełna regeneracja sprzętu: diagnoza elektryczna, wymiana degradowanych elementów, reflash firmware i test komunikacyjny pod obciążeniem. Każdy naprawiony panel przechodzi 6 etapów:
Diagnoza wstępna i opis usterki
Zebranie informacji od klienta: model panelu, numer seryjny, wersja firmware, oprogramowanie SCADA (WinCC Flexible / TIA Portal), opis błędu (kody, komunikaty), historia awarii. Wstępna analiza bez rozbierania.
Inspekcja wizualna PCB i zasilacza

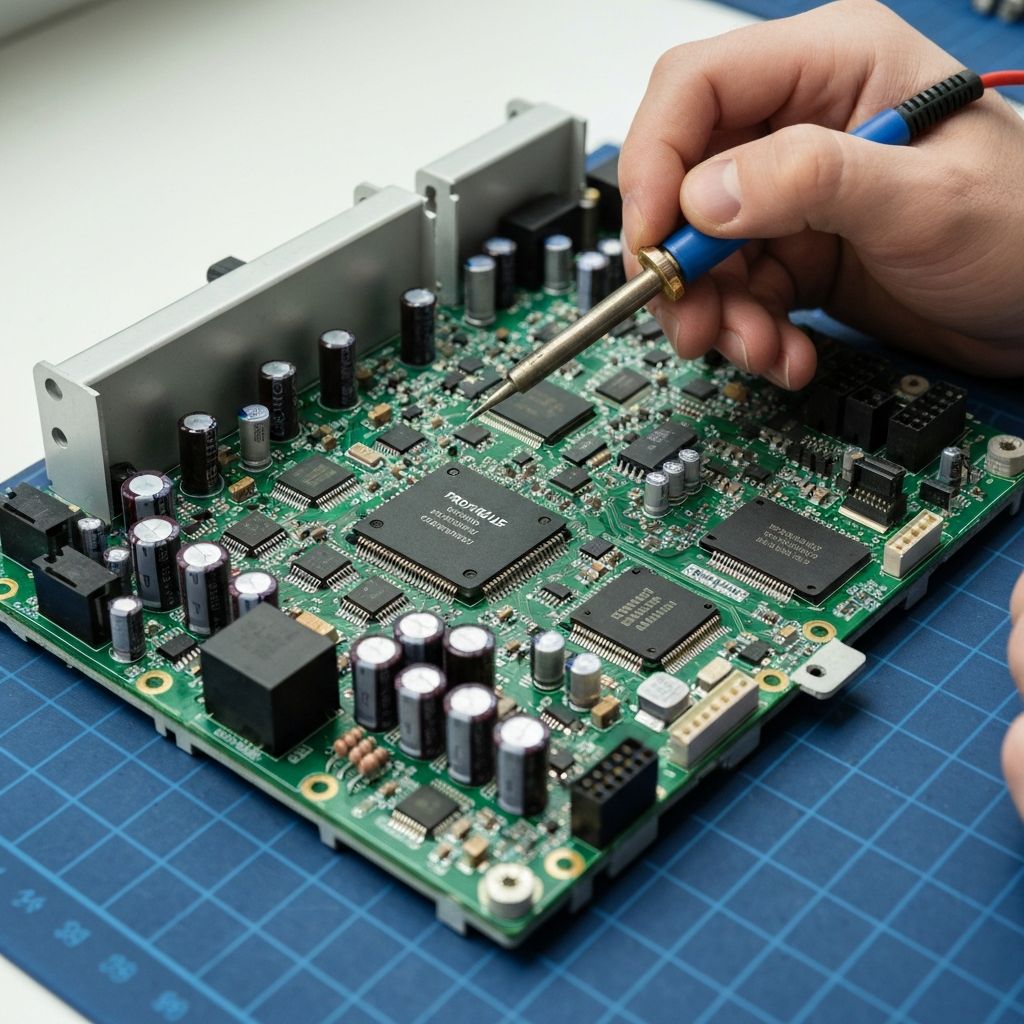

Demontaż obudowy, inspekcja pod mikroskopem: wybrzuszone/wyciekłe elektrolity, ślady przepalenia, pęknięcia ścieżek PCB, korozja złączy, oznaki przegrzania układów scalonych.
Diagnostyka elektryczna
Pomiar napięć zasilania (5V, 3,3V, 1,8V), test ciągłości magistrali PROFIBUS/MPI, pomiar impedancji sieci, analiza sygnałów komunikacyjnych oscyloskopem, test układów ASIC komunikacyjnych.
Regeneracja PCB
Wymiana kondensatorów elektrolitycznych (serie Panasonic FR / Nichicon HE 105°C), wymiana uszkodzonych układów ASIC PROFIBUS/Ethernet, naprawa ścieżek PCB, czyszczenie ultradźwiękowe, conformal coating.
Reflash firmware (jeśli konieczny)
Niskopoziomowy reflash firmware panelu przez JTAG/ISP lub dedykowany programator Siemens. Przywrócenie ostatniej stabilnej wersji firmware pasującej do wersji projektu WinCC.
Test komunikacji i gwarancja
Test PROFIBUS pod obciążeniem (symulacja segmentu DP), test Ethernet/PROFINET (ping, transfer projektu), test pracy ciągłej 48h, emisja protokołu naprawczego. Gwarancja 6 miesięcy.
Masz panel HMI Siemens z problemem komunikacji?
Zadzwoń lub napisz – diagnoza jest bezpłatna i zajmuje 24 godziny od dostarczenia panelu. Wycena telefonicznie lub mailowo.
Najdroższe panele HMI – kiedy naprawa jest oczywistym wyborem

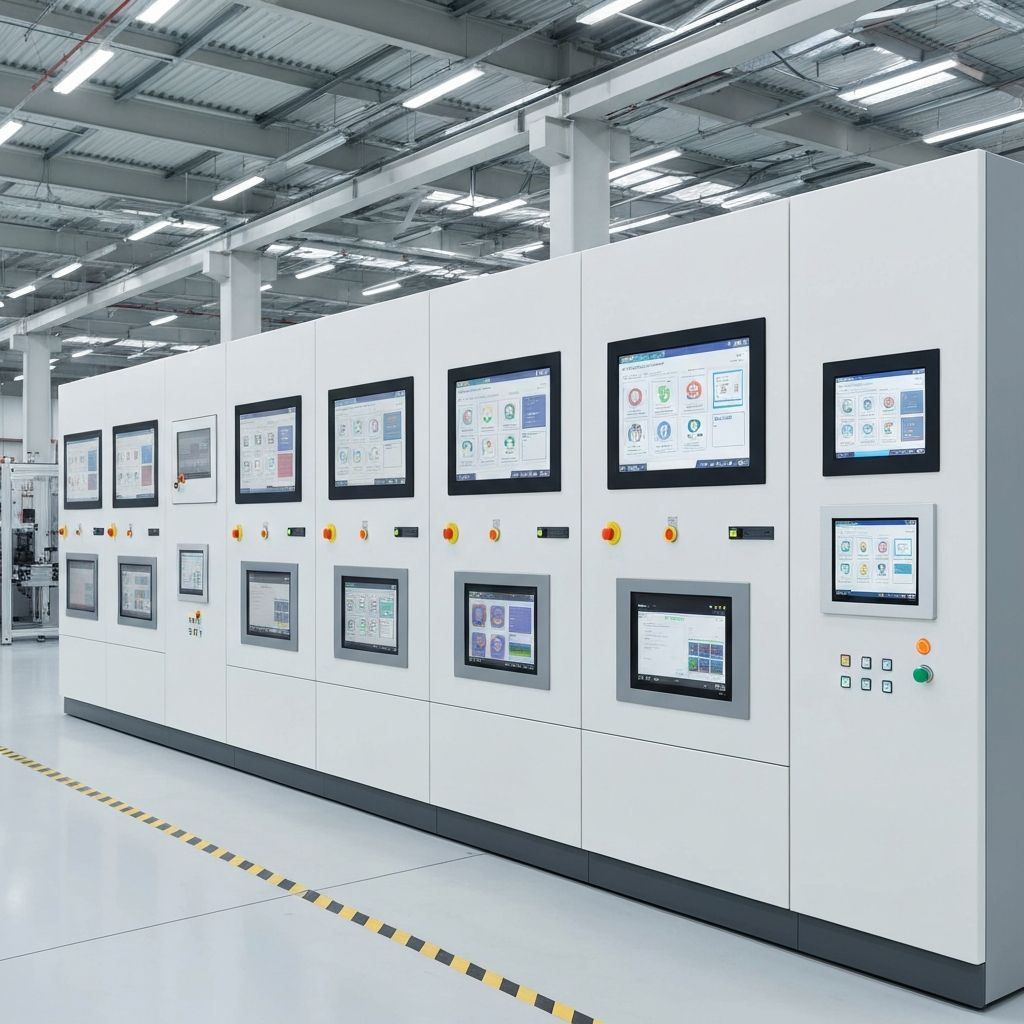

Im droższy panel, tym bardziej naprawa jest ekonomicznie uzasadniona. Przy cenie nowego TP1900 Comfort PRO rzędu 18 000–26 000 PLN koszt naprawy stanowi zaledwie 5–10% ceny nowego urządzenia. Poniżej zestawienie najdroższych paneli HMI, które regularnie serwisujemy.
| Model panelu HMI | Cena nowego | Status | Opinia ACORE |
|---|---|---|---|
| Siemens SIMATIC TP2200 Comfort PRO 21,5" Full HD, PROFINET/Ethernet, MPI, opcjonalnie PROFIBUS. Topowy panel w portfolio Siemens. | ok. 25 000–35 000 PLN | Dostępny (Comfort PRO) | Zdecydowanie warto naprawiać |
| Siemens SIMATIC TP1900 Comfort PRO 18,5" panel z obsługą PROFIBUS/MPI/Ethernet/PROFINET. Poprzednik wycofany w 2024 r. | ok. 18 000–26 000 PLN | Comfort PRO dostępny / Comfort – wycofany | Absolutnie warto naprawiać |
| Siemens SIMATIC TP1500 Comfort 15,4" panel dotykowy, WinCC Comfort. Objęty Product Cancellation Notice od 01.10.2024. | ok. 12 000–18 000 PLN | WYCOFANY – Product Cancellation 2024 | Naprawa obowiązkowa – brak zamiennika 1:1 |
| Siemens SIMATIC TP1200 Comfort / Comfort PRO 12,1" WSVGA, wielodotykowy, PROFIBUS+Ethernet+MPI. Jeden z najpopularniejszych dużych paneli. | ok. 8 000–14 000 PLN | Comfort PRO dostępny | Zdecydowanie warto naprawiać |
| Siemens SIMATIC KP1200 Comfort 12,1" panel klawiszowy – specjalistyczny, trudno zastąpić gotowym zamiennikiem. | ok. 9 000–13 000 PLN | Dostępny | Warto naprawiać |
| Allen-Bradley PanelView Plus 7 1000 / 1250 (Rockwell) Czołowy panel HMI Rockwell Automation. 10–12" z EtherNet/IP, ControlNet, DH+. Bardzo wysoka cena. | ok. 15 000–30 000 PLN | Dostępny (stary 6 – wycofany) | Zdecydowanie warto naprawiać |
| Beckhoff CP3000 / CP2000 15"–21" Panel PC klasy przemysłowej z TwinCAT. Duże, wydajne, drogie – naprawa bardzo opłacalna. | ok. 10 000–20 000 PLN | Dostępny | Zdecydowanie warto naprawiać |
| Proface SP5B00 / GP4501 / LT4301 Seria high-end Proface (Schneider). Duże ekrany, Ethernet/IP, CC-Link – często brak zamiennika. | ok. 6 000–14 000 PLN | Część modeli wycofana | Warto naprawiać |
Panele HMI wycofane z produkcji – naprawa zamiast wymiany
Siemens wydał Product Cancellation Notice w listopadzie 2024 roku dla całej linii Comfort Panel 15–22". To oznacza, że TP1500, KP1500, TP1900 i TP2200 Comfort nie są już produkowane od 1 października 2024. Następca – seria Comfort PRO – jest droższy o 40–60% i wymaga przepisania projektu WinCC.
Dla instalacji przemysłowych z setkami ekranów i alarmów w projekcie WinCC Flexible, migracja na nowy panel to tygodnie pracy programisty i ryzyko błędów. Naprawa istniejącego panelu to zatem nie tylko oszczędność pieniędzy, ale też oszczędność czasu i zachowanie ciągłości produkcji.
| Model | Nr katalogowy | Opis zastosowania | Powód niedostępności |
|---|---|---|---|
| Siemens SIMATIC TP2200 Comfort | 6AV2124-0XC02-0AX1 | 22" panel – wycofany Product Cancellation Notice Siemens 01.10.2024. Nowy kosztował 18–25 000 PLN. | Product Cancellation 2024 – Siemens |
| Siemens SIMATIC TP1900 Comfort | 6AV2124-0UC02-0AX1 | 18,5" panel – wycofany 2024. Następca Comfort PRO jest droższy o 40–60% i wymaga nowego projektu. | Product Cancellation 2024 – Siemens |
| Siemens SIMATIC TP1500 Comfort | 6AV2124-0QC02-0AX1 | 15,4" panel – wycofany 2024. Bardzo popularny model w instalacjach 2012–2020. Setki tysięcy sztuk w polu. | Product Cancellation 2024 – Siemens |
| Siemens SIMATIC KP1500 Comfort | 6AV2124-2QC02-0AX1 | 15,4" panel klawiszowy – wycofany 2024. Używany w maszynach z interfejsem wyłącznie klawiszowym. | Product Cancellation 2024 – Siemens |
| Siemens MP277 8" | 6AV6643-0CB01-1AX1 | Stary panel z Windows CE, MPI/PROFIBUS/Ethernet. Wycofany z produkcji. Masowo stosowany 2005–2015. | Wycofany z produkcji – brak dostępności |
| Siemens MP277 10" | 6AV6643-0DB01-1AX1 | Najpopularniejszy panel starszej generacji. Maszyneria z lat 2005–2016 nadal eksploatowana. | Wycofany z produkcji – brak dostępności |
| Siemens MP377 12" / 15" | 6AV6644-0AB01-2AX0 | Panel PC z Windows XP Embedded. Zaawansowane maszyny z okresu 2008–2018. Unikalne projekty WinCC. | Wycofany z produkcji – brak dostępności |
| Siemens OP77B | 6AV6641-0CA01-0AX1 | Mały panel z MPI/PROFIBUS, bardzo popularny w maszynach pakujących, prasy, tokarki. | Wycofany z produkcji |
| Siemens TP177B 4" / 6" | 6AV6642-0BC01-1AX1 | Kolorowy panel dotykowy WinCC flexible, MPI/PROFIBUS/Ethernet. Setki tysięcy w polskim przemyśle. | Wycofany z produkcji |
| Siemens OP73 / OP73micro | 6AV6640-0CA11-0AX1 | Najmniejszy panel tekstowy Siemens. Masowo stosowany na maszynach prostych linii produkcyjnych. | Wycofany z produkcji |
| Allen-Bradley PanelView Plus 6 (starsza generacja) | 2711P-T7C4A1 | Rockwell Automation – generacja Plus 6 wycofana, zastąpiona Plus 7. Nowe wymagają przeprogramowania. | Wycofany – zastąpiony PanelView Plus 7 |
| Proface GP3000 / GP3200 Series | AGP3302-B1-D24 | Stara seria Proface (Digital Electronics). Masowo stosowana w japońskich maszynach. | Wycofany z produkcji |
Jak wysłać panel HMI Siemens do naprawy – krok po kroku
Odłącz panel od maszyny
Wyłącz zasilanie, odłącz wszystkie kable (zasilanie, PROFIBUS DB9, Ethernet RJ45, USB). Oznacz kable taśmą, żeby wiedzieć co gdzie wracało.
Zabezpiecz ekran i obudowę
Ekran dotykowy owiń folią bąbelkową (min. 3 cm grubości). Obudowę zabezpiecz przed uderzeniami. Zastosuj karton z wypełniaczem styropianowym lub piankowym.
Dołącz opis usterki
Napisz na kartce: model panelu, numer seryjny, wersja TIA Portal / WinCC, opis błędu (co się dzieje, od kiedy, kody komunikatów), dane kontaktowe do szybkiego oddzwonienia.
Wyślij kurierem do ACORE
ACORE, ul. Kołłątaja 2C, 44-193 Knurów (woj. śląskie). Po dostarczeniu: diagnoza w 24h, telefoniczne potwierdzenie wyceny, naprawa 3–7 dni roboczych.
Adres serwisu ACORE
ACORE – Serwis automatyki przemysłowej i elektroniki
ul. Kołłątaja 2C, 44-193 Knurów, woj. śląskie, Polska
Tel: +48 504 511 170 | E-mail: serwis@acore.pl
Diagnoza 24h • Naprawa 3–7 dni • Gwarancja 6 miesięcy
Naprawa vs. nowy panel – analiza kosztów
Decyzja "naprawiać czy kupić nowe" dotyczy kilku wymiarów: kosztów finansowych, czasu oczekiwania, konieczności przeprogramowania projektu WinCC i dostępności części. Poniższe zestawienie pokazuje realia rynkowe w 2025–2026 roku:
| Czynnik | Nowy panel | Naprawa ACORE |
|---|---|---|
| Koszt (TP1500 Comfort) | 12 000–18 000 PLN | od 800 PLN |
| Koszt (TP1900 Comfort) | 18 000–26 000 PLN | od 1 200 PLN |
| Koszt (MP277 10") | Niedostępny nowy | od 500 PLN |
| Czas oczekiwania | 2–8 tygodni (dostawa z Siemens) | 3–7 dni roboczych |
| Przeprogramowanie projektu WinCC | Tak – często tygodnie pracy | Nie – projekt zachowany |
| Ryzyko błędów po migracji | Wysokie | Minimalne |
| Dostępność dla wycofanych modeli | Niedostępny | Tak |
| Gwarancja | 12–24 miesiące Siemens | 6 miesięcy ACORE |
Naprawiamy też inne marki paneli HMI – nie tylko Siemens
ACORE specjalizuje się w naprawie paneli HMI wszystkich wiodących producentów. Jeśli Twój zakład eksploatuje maszyny z panelami innych marek – skontaktuj się z nami. Poniżej zestawienie obsługiwanych marek i serii:
Allen-Bradley / Rockwell
PanelView Plus 6 i 7 (700, 1000, 1250, 1500), PanelView 5500
EtherNet/IP, ControlNet, DH+ – drogie panele, naprawa bardzo opłacalna
Proface (Pro-face / Schneider)
GP3000, GP3200, GP4000, GP4100, SP5000, LT3000/LT4000
Stare serie GP wycofane – naprawa jedyna opcja
Weintek / eView
MT6000, MT8000, MT8100, cMT seria, eMT3070
Popularne w Polsce w maszynach pakujących i liniach produkcyjnych
Beckhoff
CP2000, CP3000, CP6xxx Panel PC, CP7xxx
Panel PC z TwinCAT – wysokie ceny nowych, naprawa PCB opłacalna
Mitsubishi Electric
GT1020, GT1030, GT1045, GT1155, GT2000 seria, GOT2000
Stosowane w maszynach japońskich i europejskich liniach Mitsubishi
B&R (Bernecker & Rainer)
Power Panel T30/T50, 4PP045, 4PP065, 4PP420
Panel PC z Automation Studio – specjalistyczny sprzęt
