Naprawa klimatyzatora szafy sterowniczej – Rittal Blue e+, SK, Pfannenberg DTS, Stulz, Schneider
Klimatyzator szafy sterowniczej nie działa, wyrzuca bezpiecznik, nie startuje kompresor albo alarm nie znika mimo resetowania? Naprawiamy klimatyzatory do szaf elektrycznych i sterowniczych na poziomie komponentowym – taniej i szybciej niż zakup nowego urządzenia. Obsługujemy zakłady produkcyjne, energetykę i budownictwo na Śląsku i w całej Polsce.
Dlaczego klimatyzatory szaf sterowniczych się psują?
Klimatyzatory do szaf sterowniczych pracują nieprzerwanie 8 760 godzin rocznie w trudnych warunkach: kurz, wilgoć, wibracje, przepięcia sieciowe, cykliczne załączanie i wyłączanie. W zakładach produkcyjnych szafy sterownicze sterują falownikami, napędami serwo, PLC i panelami HMI – każda awaria chłodzenia przekłada się bezpośrednio na przegrzanie elektroniki i przestój produkcji.
Autoryzowany serwis producenta proponuje najczęściej wymianę całego urządzenia. Nowy klimatyzator Rittal SK kosztuje od 2 000 do 8 000 zł, Pfannenberg DTS od 2 500 do 7 000 zł, a czas dostawy to 2–6 tygodni. W Acore naprawiamy te urządzenia na poziomie komponentowym – wymieniamy konkretny układ scalony, kondensator lub przekaźnik zamiast całego modułu. Efekt: naprawa kosztuje kilkakrotnie mniej, a urządzenie wraca do pracy w ciągu 1–5 dni roboczych.
Godziny pracy serwisu Acore:
poniedziałek – piątek, 8:00–16:00
Baza: Knurów (Śląsk) · Dojazd do klienta w promieniu 35 km
Wysyłka sprzętu kurierem z całej Polski
Producenci klimatyzatorów do szaf – obsługiwane marki i serie
Naprawiamy klimatyzatory i urządzenia chłodnicze do szaf sterowniczych następujących producentów. Każda marka ma inną architekturę sterownika, schemat zasilania i typowe punkty awarii – znajomość tych szczegółów pozwala nam diagnozować usterki szybciej niż serwis ogólny.
| Producent | Obsługiwane serie / modele | Moc chłodnicza | Czynnik | Typowa usterka |
|---|---|---|---|---|
| Rittal | Blue e+ SK 3381, SK 3382, SK 3385, SK 3388 | 0,3–4,0 kW | R-134a / R-513A | Błąd E1/E3 sterownika, kompresor nie startuje |
| Pfannenberg | DTS 3241, DTS 3481, DTS 6481, PENC 1400 | 0,4–3,5 kW | R-134a / R-407C | Wyrzuca MCB C10, zablokowany wentylator |
| Stulz | CyberAir 3, CoolMaster, EF 210/320/480 | 0,5–10 kW | R-407C / R-410A | Alarm F02 – wysoki ciśnieniowy, sterownik Stulz SIA |
| Schneider Electric | NSYCMF72, NSYCMF102, NSYCUHD14, NSYCUHD40 | 0,3–4,0 kW | R-134a | Brak sygnału termostat, wyrzuca RCD 30 mA |
| Eldon | EMC 014, EMC 020, EMC 028, ECC 1400 | 0,3–2,0 kW | R-134a | Przepalony wentylator skraplacza, zwarcie PCB |
| Siemens / Hoffman | SACC 1400, SACC 2000, SACC 3000 | 0,5–3,0 kW | R-134a / R-410A | Błąd High-Temp, uszkodzony czujnik NTC |
| ABB / Polycold | CoolIT 1500, CoolIT 3000 | 0,6–3,0 kW | R-134a | Kondensator elektrolityczny po awarii, reset cykliczny |
| Bosch Rexroth | CSK-C 1000, CSK-C 1500, CSK-C 2000 | 0,5–2,0 kW | R-134a | Brak komunikacji CAN, uszkodzony sterownik |
| Hiross / Parker | Polestar 004, Polestar 006, Polestar 012 | 0,5–3,6 kW | R-407C | Alarm ciśnieniowy, zawór EEV po awarii |
| APC (Schneider) | InRow RC, InRow SC, ACRC100, ACRC300 | 2,0–25 kW | R-407C / R-410A | Alarm door open, wyrzuca RCD, sterownik NBRK0500 |
| Emerson / Vertiv | Liebert CRV, Liebert MCR, PEX Series | 5–50 kW | R-407C / R-410A | Alarm High Temp Bypass, PCB sterownika |
| DataAire | Grand Aire Series DX | 5–100 kW | R-407C / R-410A | Kompresor Digital Scroll nie moduluje, PCB IntelliZone |
Najczęstsze usterki klimatyzatorów szaf sterowniczych
Poniższa tabela to wyciąg z naszych zleceń naprawczych. Dla każdej usterki podajemy objaw widziany przez obsługę, prawdopodobną przyczynę, metodę diagnostyki oraz konkretny komponent do wymiany wraz z orientacyjnym czasem naprawy.
Wyrzuca bezpiecznik nadprądowy MCB przy starcie
Przyczyna: Kondensator rozruchowy sprężarki rozwarty lub skrócony
Diagnoza: Pomiar kondensatora LCR-metrem: wartość poniżej 50% nominału lub zwarcie
Naprawa: Wymiana kondensatora rozruchowego (np. 35 µF 450 V AC), sprawdzenie uzwojenia sprężarki
Wyrzuca bezpiecznik różnicowy RCD 30 mA
Przyczyna: Wilgoć w izolacji uzwojenia wentylatora lub sprężarki, uszkodzony Y-kondensator EMC
Diagnoza: Megomierz 500 V – izolacja uzwojenia do PE, pomiar ESR kondensatora Y
Naprawa: Wymiana Y-kondensatora X2/Y2 (np. 4,7 nF 250 V), suszenie lub wymiana uzwojenia

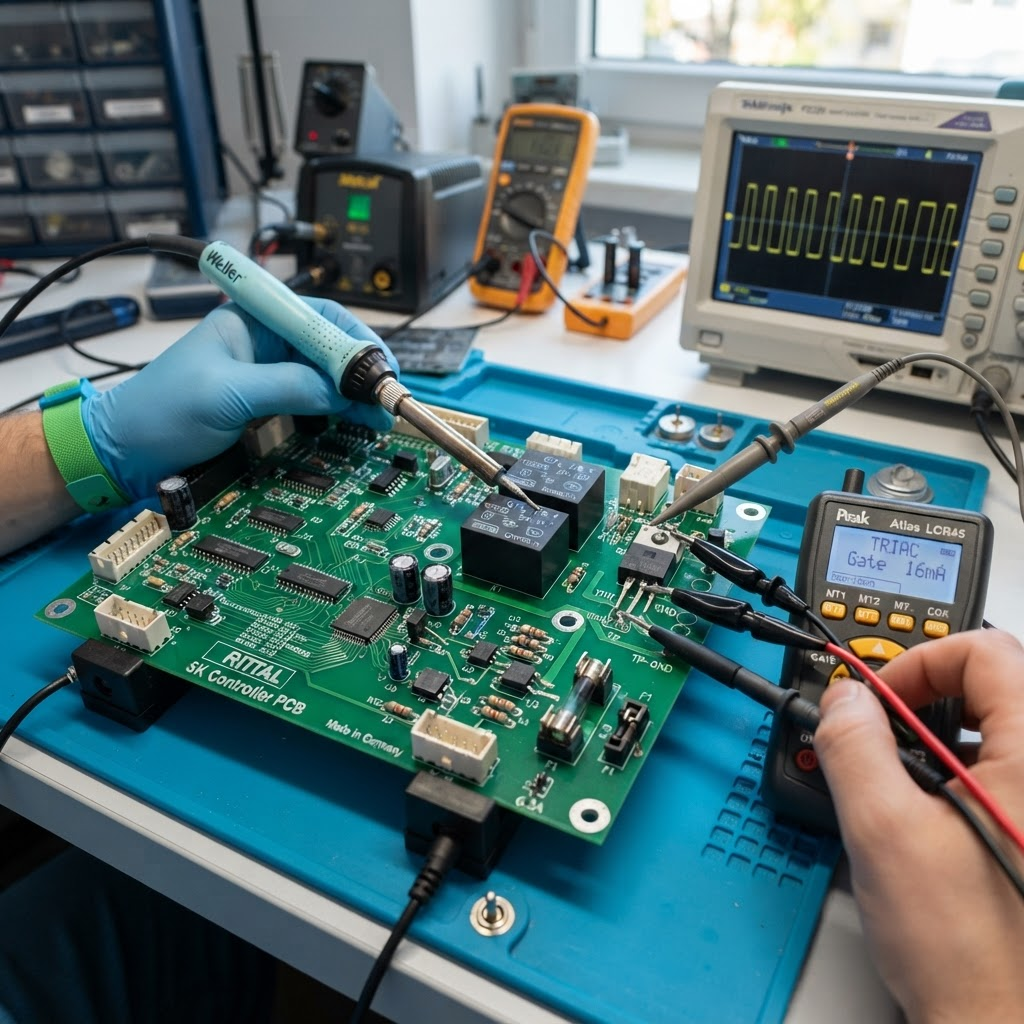

Kompresor nie startuje, brak chłodzenia, wentylator pracuje
Przyczyna: Uszkodzony sterownik PCB: przepalony tranzystor wyjścia sterownika sprężarki
Diagnoza: Pomiar napięcia sterującego na wejściu przekaźnika sprężarki, test diody tranzystora
Naprawa: Wymiana MOSFET wyjściowego (IRL520N) lub przekaźnika SSR sterownika
Alarm E1 / High Temp – temperatura nie spada
Przyczyna: Zapchany filtr powietrza lub wymiennik lamelowy, uszkodzony wentylator parowacza
Diagnoza: Kontrola ciśnień czynnika, pomiar wydatku powietrza, termowizja wymiennika
Naprawa: Czyszczenie wymiennika sprężonym powietrzem, wymiana łożysk lub silnika wentylatora
Klimatyzator startuje i zatrzymuje się co 2–3 minuty
Przyczyna: Zadziałanie presostatu wysokiego ciśnienia: niedomycie wymiennika skraplacza lub za mało czynnika
Diagnoza: Manometr ciśnieniowy na szraderce serwisowej: HP > 28 bar (R-134a) → przegrzanie skraplacza
Naprawa: Czyszczenie skraplacza, uzupełnienie czynnika R-134a / R-513A do optymalnego ciśnienia
Brak wyświetlacza, sterownik nie reaguje
Przyczyna: Uszkodzony zasilacz 24 V DC sterownika: przepalone kondensatory elektrolityczne po przepięciu
Diagnoza: Pomiar napięć na szynie 5 V / 12 V / 24 V sterownika, ESR kondensatorów bulk
Naprawa: Wymiana kondensatorów elektrolitycznych 1000 µF 35 V (Nichicon UVK), wymiana zasilacza
Woda wewnątrz szafy – klimatyzator skrapla wodę
Przyczyna: Zatkany wąż odpływu skroplin, zepsuty pompka odprowadzająca wodę
Diagnoza: Kontrola drożności korytka i węża odpływu, test pompki skroplin
Naprawa: Czyszczenie odwodnienia CO₂ lub sprężonym powietrzem, wymiana pompki skroplin
Hałas / wibracje – głośna praca sprężarki
Przyczyna: Zużyte podkładki antywibracyjne sprężarki, luz mechaniczny w sprężarce tłokowej
Diagnoza: Analiza wibracji, pomiar prądów fazowych sprężarki, kontrola podkładek gumowych
Naprawa: Wymiana podkładek antywibracyjnych, dobór zastępczej sprężarki Embraco lub Secop
Wyrzuca bezpiecznik różnicowy RCD – co robić?
Wyzwolenie bezpiecznika różnicowego RCD (30 mA lub 100 mA) to jeden z najczęstszych objawów awarii klimatyzatorów do szaf sterowniczych. RCD reaguje na prąd upływu do ziemi (ochronny PE) – oznacza to, że gdzieś w obwodzie istnieje ścieżka, którą płynie prąd poza normalnym obwodem.
Procedura diagnostyki wyrzucającego RCD
- Odłącz wentylator skraplacza od sterownika i sprawdź czy RCD nie wyrzuca – izolujesz część obwodu.
- Odłącz sprężarkę – pomiar megomierz 500 V między uzwojeniami a PE. Wartość poniżej 1 MΩ = uszkodzona izolacja.
- Zmierz Y-kondensatory EMC na PCB sterownika – zwarty kondensator Y to najczęstsza ukryta przyczyna upływu.
- Sprawdź kabel zasilający klimatyzatora pod kątem uszkodzenia mechanicznego – przetarcia lub ściskania.
- Kontrola wilgoci – otwórz klimatyzator i sprawdź czy wewnątrz nie ma skroplin lub korozji na złączach.
W przypadku gdy Y-kondensator EMC jest uszkodzony, wymiana całego zestawu kondensatorów filtrujących (X1, X2, Y1, Y2) to koszt kilkudziesięciu złotych, a czas naprawy to kilka godzin. Nie należy go mylić z tzw. "filtrem EMC" jako całym modułem – sam kondensator ceramiczny Y klasy (np. 4,7 nF / 250 V / Y2) jest tani i łatwo dostępny.
Jak przebiega naprawa klimatyzatora szafy w Acore?
Zgłoszenie i wycena
Przyjmujesz zlecenie telefonicznie lub e-mail. Opisujesz objaw, model urządzenia. Wstępna wycena bezpłatna po diagnostyce.
Transport lub dojazd
Wysyłasz klimatyzator kurierem DPD/InPost lub wyjeżdżamy do Ciebie (Śląsk, do 35 km od Knurowa). Poniedziałek–piątek 8:00–16:00.
Diagnostyka
Pełna diagnostyka: pomiar izolacji, ciśnień czynnika, napięć sterownika, termowizja. Identyfikacja uszkodzonego komponentu.
Wycena naprawy
Po diagnozie otrzymujesz szczegółową wycenę naprawy z podziałem na robociznę i części. Decydujesz czy naprawiać.
Naprawa komponentowa
Wymiana konkretnego podzespołu: kondensator, MOSFET, przekaźnik, sprężarka, wentylator. Lutowanie BGA/SMD jeśli wymagane.
Test i wysyłka
Pełny test funkcjonalny 24 h: praca ciągła, cykliczne załączanie, pomiar parametrów wyjściowych. Wysyłka lub odbiór osobisty.
Obsługiwane miasta – Śląsk i cała Polska
| Miasto | Odległość | Klienci / sektor |
|---|---|---|
| Knurów | 0 km – baza | Centrum serwisowe, przyjęcie sprzętu |
| Gliwice | 15 km | Zakłady motoryzacyjne, logistyka |
| Rybnik | 28 km | Górnictwo, energetyka, przemysł |
| Zabrze | 20 km | Przemysł ciężki, hutnictwo |
| Bytom | 25 km | Górnictwo, zakłady produkcyjne |
| Tychy | 30 km | Automotive BMW/Fiat, AGD Beko/Whirlpool |
| Sosnowiec | 35 km | Logistyka, przemysł metalowy |
| Katowice | 30 km | Centra danych, biura, przemysł |
| Ruda Śląska | 22 km | Przemysł, zakłady produkcyjne |
| Mikołów | 18 km | Małe i średnie zakłady |
| Pyskowice | 8 km | Przemysł, hale magazynowe |
| Wodzisław Śląski | 32 km | Górnictwo KWK, energetyka |
Spoza obszaru Śląska przyjmujemy urządzenia wysyłkowo – kurierem DPD lub InPost. Obsługujemy klientów z Wrocławia, Krakowa, Warszawy, Łodzi, Poznania, Gdańska i całej Polski.
Klimatyzator szafy sterowniczej do naprawy?
Zadzwoń lub napisz – wycena po diagnostyce jest bezpłatna. Działamy w godzinach 8:00–16:00, poniedziałek–piątek. Obsługujemy Rittal, Pfannenberg, Stulz, Schneider, Eldon i inne marki.
Bezpłatna wycena naprawy
