Naprawa kamery i elektroniki w robotach udojowych – Lely Astronaut A5, DeLaval VMS V300, GEA DairyRobot R9500, Fullwood Merlin
Automatyczny robot udojowy to urządzenie o wartości 350 000–600 000 zł, które pracuje 7 dni w tygodniu, 365 dni w roku. Kluczowym elementem każdego robota jest moduł detekcji strzyków – kamera 3D lub laser strukturalnego światła. Gdy się psuje, robot nie doi. Acore naprawia te moduły komponentowo – taniej niż nowy moduł, szybciej niż oczekiwanie na serwis producenta.
Jak działa system detekcji strzyków w robocie udojowym?
Każdy nowoczesny robot udojowy wyposażony jest w autonomiczny system wizyjny do lokalizowania strzyków wymienia krowy. W zależności od producenta i generacji sprzętu stosowane są trzy technologie:
Laser strukturalnego światła
Projektor rzuca wzór prążków na wymię, kamera mierzy deformację wzoru i odtwarza mapę 3D. Stosowany przez Lely (A4/A5) i GEA. Precyzja ±1 mm.
Time-of-Flight (ToF) 3D
Emiter IR wysyła impulsy, kamera mierzy czas lotu. Stosowany przez DeLaval VMS V300/V310. Temperatura i mleko nie zakłócają pomiaru.
Stereo/triangulacja laserowa
Dwie kamery 2D lub laser triangulacyjny 650 nm. Stosowany w Fullwood Merlin i starszych Lely A3. Wrażliwy na zanieczyszczenia optyki.
Producenci robotów udojowych – modele i elektronika detekcji
| Producent | Model | Technologia detekcji | Typowe usterki | Uwagi |
|---|---|---|---|---|
| Lely | Astronaut A3 / A4 / A5 | Laser strukturalny 3D + kamera IR | Emiter laserowy, matryca IR, kabel elastyczny ramienia | Najpopularniejszy robot w Polsce |
| DeLaval | VMS V200 / V300 / V310 | Kamera 2D (V200) / ToF 3D (V300+) | Kamera ToF, LED IR, interfejs CAN | V300 – naprawa wymaga kalibracji 3D |
| GEA | DairyRobot R9500 | Kamera 3D structured light | Projektor wzoru, kamera CMOS, moduł IO | System RCR detekcji strzyków |
| Fullwood | Merlin 2G / Merlin 3G | Laser triangulacja + kamera CCD | Dioda laserowa 650nm, CCD sensor, RS-422 | Popularny w UK i Polsce północno-wschodniej |
| Boumatic | Gemini / Roboter | Kamera 2D + czujnik siły | Kamera CMOS, oświetlenie LED, aktuator | System z dostępem od tyłu |
| SAC (Nedap) | Futureline | Kamera 2D + ultradźwięk | Kamera CCD, przetwornik US, kabel | Rzadszy w Polsce, naprawa na zlecenie |
Najczęstsze usterki systemów detekcji w robotach udojowych
| Objaw | Przyczyna | Komponent | Naprawa | Udział |
|---|---|---|---|---|

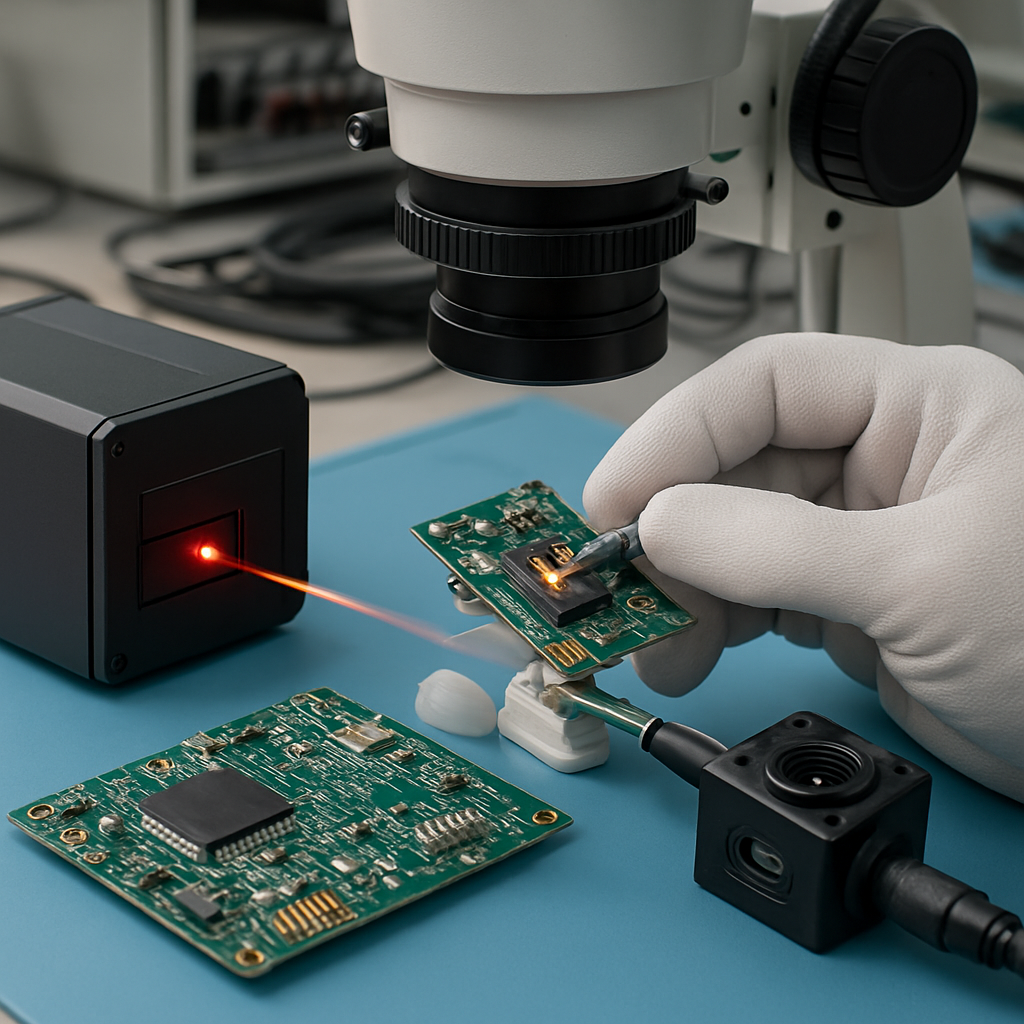

| Błąd 'Teat detection failed' | Uszkodzony emiter laserowy / projektor | Dioda laser 650–850nm / VCSEL | Wymiana modułu laserowego + kalibracja | 42% |
| Robot nie trafia w strzyki | Dryft kalibracji 3D po uszkodzeniu mechanicznym | Kalibracja geometryczna kamery 3D | Rekalibracja + ewentualna wymiana kamery | 21% |
| Obraz kamery zniekształcony | Uszkodzona matryca CMOS/CCD lub obiektyw | Sensor CMOS / soczewka PC | Wymiana matrycy lub obiektywu | 16% |
| Brak komunikacji modułu z robotem | Awaria interfejsu CAN lub RS-422 | CAN transceiver MCP2551 / LT1785 | Wymiana transceivera CAN/RS-422 | 11% |
| Uszkodzenie po myciu wysokociśnieniowym | Woda w module kamery / korozja złącz | Uszczelnienie IP67 + złącza | Uszczelnienie, czyszczenie korozji, nowe złącza | 10% |
Uwaga – specyfika środowiska obory:
Moduły kamer w robotach udojowych pracują w wyjątkowo trudnych warunkach – amoniak z obornika koroduje złącza, mycie wysokociśnieniowe parą uszkadza uszczelnienia IP, a tłuszcz mleczny zanieczyszcza optykę. Przy przyjęciu urządzenia każdorazowo wykonujemy pełną dekontaminację i ocenę stanu uszczelnień przed naprawą elektroniki.
FAQ – naprawa kamery robota udojowego
Jakie modele robotów udojowych naprawiacie?
Naprawiamy elektronikę i moduły kamer w robotach: Lely Astronaut A3/A4/A5, DeLaval VMS V200/V300/V310, GEA DairyRobot R9500, Fullwood Merlin, Boumatic Gemini, SAC Futureline, WestfaliaSurge. Specjalizujemy się w naprawie modułów detekcji strzyków – kamer 3D, laserów strukturalnego światła i sensorów ToF.
Jaki jest objaw uszkodzonej kamery w robocie Lely Astronaut A5?
Typowe objawy to: robot nie może zlokalizować strzyków (błąd 'Teat detection failed'), przystawki podłączają się nieprecyzyjnie lub wcale, czas przyłączania wydłuża się powyżej normy, system zgłasza alarm optyczny lub błąd czujnika. Przyczyna to najczęściej uszkodzony emiter laserowy lub zanieczyszczona / uszkodzona matryca kamery 3D.
Czy naprawa kamery robota udojowego jest możliwa bez wymiany całego modułu?
Tak. Nowy moduł detekcji kosztuje od 3 000 do 15 000 zł i wymaga kalibracji przez serwis producenta. Naprawa komponentowa uszkodzonego emitera laserowego lub matrycy ToF kosztuje zazwyczaj 500–2 500 zł i jest wykonywana szybciej. Po naprawie wykonujemy pełny test geometryczny wskazywania strzyków.
Jak długo można czekać na naprawę? Czy krowy mogą być dojone bez kamery?
Standardowy czas naprawy modułu kamery robota udojowego to 4–8 dni roboczych. W czasie serwisu kamera może być dostarczona kurierem (1 dzień dostawy). Robot bez działającej kamery wymaga ręcznego zakładania kubków, co jest możliwe jako tryb awaryjny. Zalecamy jak najszybszą naprawę by utrzymać dobrostan zwierząt i wydajność.
Czy DeLaval VMS V300 ma inną kamerę niż V200?
Tak. DeLaval VMS V200 używa systemu 2D z kilkoma kamerami, natomiast VMS V300 i V310 używają trójwymiarowego systemu detekcji opartego na strukturalnym świetle i kamerze ToF z rozdzielczością 3D. Naprawa V300/V310 jest trudniejsza ze względu na wyższą precyzję wymaganej kalibracji geometrycznej.
Zasięg serwisu – rolnicy z całej Polski
Roboty udojowe Lely, DeLaval, GEA i Fullwood są rozpowszechnione w Polsce szczególnie w województwach: warmińsko-mazurskim, kujawsko-pomorskim, podlaskim, mazowieckim, wielkopolskim i łódzkim. Acore przyjmuje moduły kamer kurierem z całej Polski. Możemy też odwiedzić gospodarstwo w promieniu 150 km od Knurowa w trybie serwisu wyjazdowego (woj. śląskie, małopolskie, opolskie, dolnośląskie) w godzinach 8:00–16:00, pon–pt.
Robot nie doi? Wyślij moduł kamery kurierem
Serwis pon–pt 8:00–16:00. Bezpłatna wycena w 24 h od przyjęcia. 6 miesięcy gwarancji. Obsługujemy Lely A5, DeLaval VMS V300, GEA R9500, Fullwood Merlin z całej Polski.
