Naprawa kamery maszynowej i systemu wizyjnego – Cognex In-Sight, Keyence CV-X, Basler ace, Sick Inspector, Omron FH

Czym jest kamera maszynowa i dlaczego jej naprawa jest kluczowa dla produkcji?

Kamera maszynowa (ang. machine vision camera) to specjalizowane urządzenie optoelektroniczne zaprojektowane do pracy w ciągłym cyklu produkcyjnym, często przy dużych prędkościach linii (do 3 m/s), w trudnych warunkach (wibracje, pył, mgła olejowa) i przy zróżnicowanym oświetleniu. W odróżnieniu od kamer konsumenckich, kamery maszynowe posiadają interfejsy przemysłowe (GigE Vision, USB3 Vision, CoaXPress, Camera Link) i są zoptymalizowane pod kątem powtarzalnej jakości obrazu, a nie rozdzielczości.

Systemy oparte na kamerach maszynowych realizują zadania takie jak: kontrola jakości (defekty powierzchniowe, wymiary, kolory), weryfikacja kompletności montażu, odczyt kodów 1D/2D i OCR, nawigacja robotów oraz pomiary wymiarowe on-line. Każde zatrzymanie takiej kamery oznacza natychmiastowy postój linii produkcyjnej lub uruchomienie kosztownej kontroli manualnej.

Cena nowej kamery maszynowej waha się od 800 zł (prosta kamera GigE Basler dart) do ponad 60 000 zł (zaawansowany system Cognex In-Sight 9902L 3D). Naprawa komponentowa na poziomie elektroniki pozwala przywrócić sprawność urządzenia za 10–30% ceny nowego, z pełnym testem funkcjonalnym i gwarancją.

Producenci kamer maszynowych – modele, interfejsy i typowe usterki

Poniższa tabela obejmuje 10 głównych producentów kamer maszynowych naprawianych przez Acore. Każda marka ma charakterystyczne słabe punkty wynikające z architektury elektroniki i warunków pracy.

Najczęstsze awarie kamer inspekcyjnych – objawy, przyczyny i zakres naprawy

Na podstawie napraw przeprowadzonych w Acore wyróżniamy 6 typów uszkodzeń kamer maszynowych, które razem stanowią ponad 95% wszystkich zleceń. Każde uszkodzenie ma charakterystyczny objaw, możliwą do zidentyfikowania przyczynę i określony zakres naprawy na poziomie komponentowym.

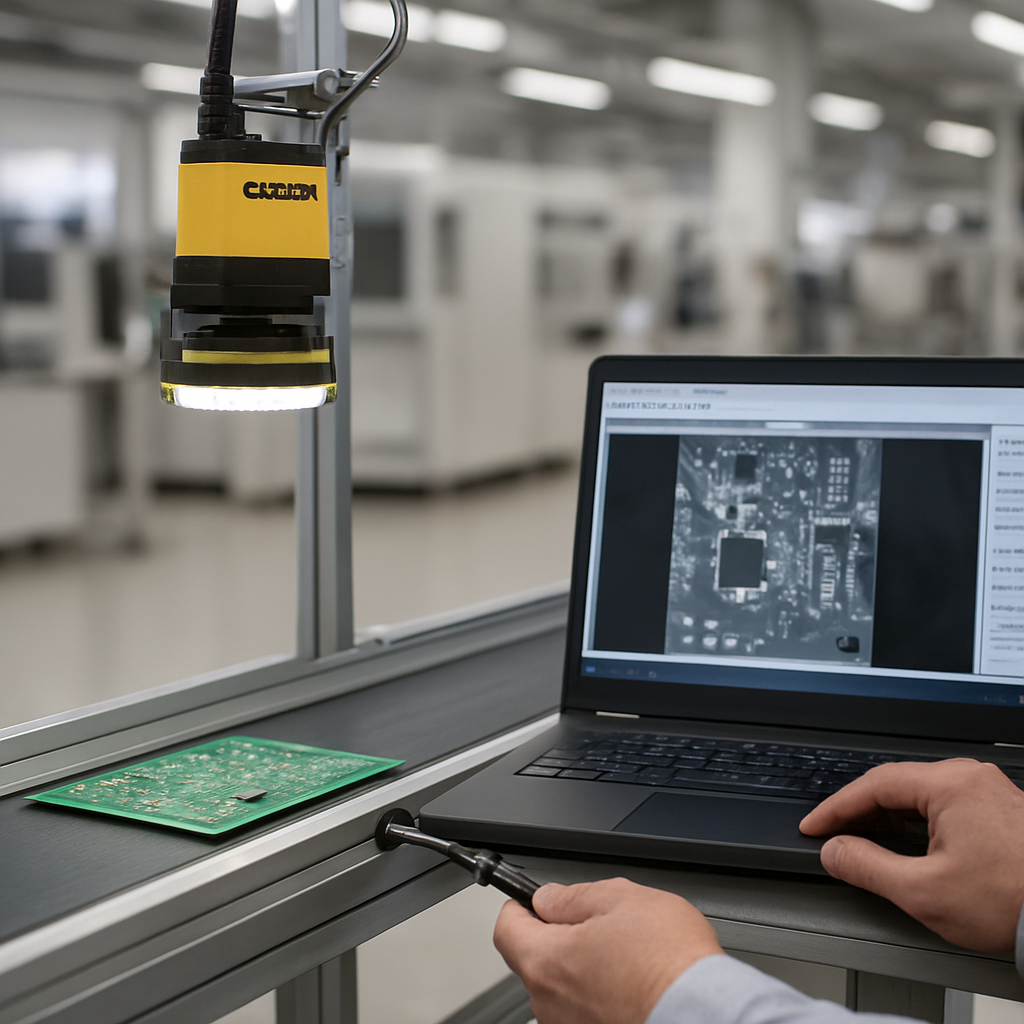

Naprawa Cognex In-Sight – seria 2000, 2800, 7000, 9000

Cognex In-Sight to najpopularniejsza seria smartkamer na polskim rynku przemysłowym. Urządzenia pracują w cyklu 24/7, często w środowiskach z drganiami i zmiennymi temperaturami, co przekłada się na charakterystyczne wzorce uszkodzeń.

In-Sight 2000 / 2800 – najczęstsze usterki

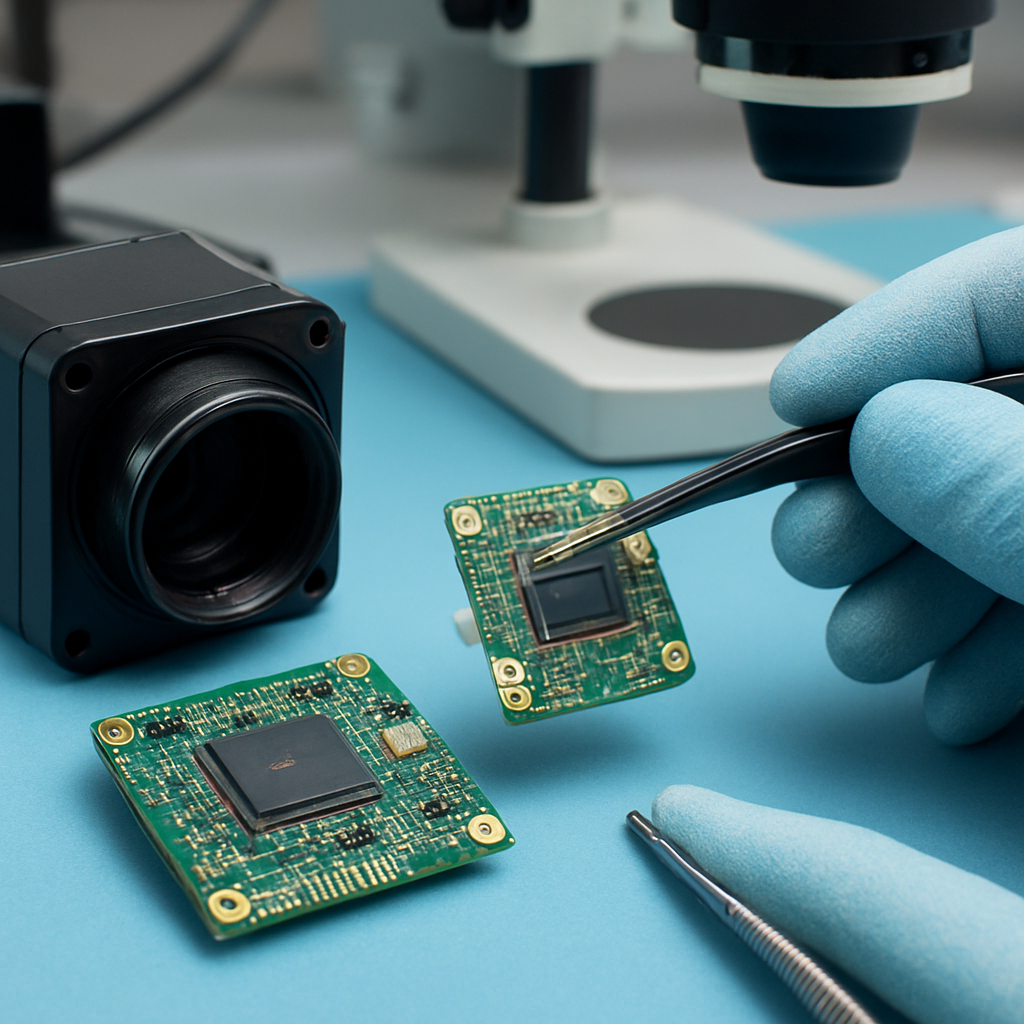

• Uszkodzenie sensora CMOS przez wyładowanie ESD – objaw: biały ekran lub czarny
• Awaria chipa PHY Ethernet Micrel KSZ8081 – brak pingowania kamery
• Przepalone złącze M12 5-pin Ethernet – brak komunikacji, korozja pinów
• Utrata konfiguracji job – awaria pamięci NOR Flash Winbond W25Q64
• Brak wyzwalania – uszkodzony optoisolator na wejściu trigger I/O

In-Sight 7000 / 9000 – specyfika naprawy

• Awaria procesora FPGA Xilinx Spartan-6 – wymaga reflowu lub wymiany BGA
• Uszkodzenie modułu oświetlenia HDR – driver LED MAX16809 lub podobny
• Korozja złącza M12 8-pin Power/IO po myciu linii środkami alkalicznymi
• Błąd NTP synchronizacji czasu po wymianie kondensatora BIOS

Naprawa Keyence CV-X / IV3 / XG-X – systemy wizyjne Keyence

Keyence oferuje trzy linie systemów wizyjnych: CV-X (multi-kamera, kontroler zewnętrzny), IV3 (smartkamera, wszystko w jednym) iXG-X (zaawansowana inspekcja wielokamerowa). Każda z nich ma inną architekturę elektroniki i inne typy uszkodzeń.

• CV-X kontroler (CV-X150/X350/X450): awaria karty procesora wielordzeniowego ARM Cortex-A9, uszkodzenie karty Ethernet PCI-e, przepalone gniazdo DVI monitora
• IV3 smartkamera: uszkodzenie iluminatora LED z powodu przegrzania (brak wentylacji), przepalony zasilacz 24V→5V wewnętrzny, awaria matrycy CMV2000
• XG-X: awaria karty frame grabber, uszkodzenie interfejsu Camera Link MDR26, problem z synchronizacją wielokamerową przez Hub

Naprawa Basler ace 2 / dart / Sick Inspector / Omron FH – pozostałe marki

Kamery Basler są powszechne w systemach budowanych przez integratorów – często współpracują z zewnętrznym oświetleniem i oprogramowaniem HALCON lub pylon/GenICam. Typowe usterki Basler to mechaniczne uszkodzenia obudowy C-mount i GigE, uszkodzenie chipa PHY GigE po przepięciu w sieci (zwłaszcza przy błędnej konfiguracji PoE) oraz awaryjne resetowanie po aktualizacji firmware.

Kamery Sick Inspector (P300, P600, PIM60) posiadają wbudowany iluminator LED 940 nm do detekcji w podczerwieni. Najczęstszą awarią jest zestarzenie się diod LED IR i spadek intensywności poniżej progu detekcji – objaw: rosnąca liczba false-reject przy niezmienionej optyce. Naprawa polega na wymianie modułu LED 940 nm z kalibracją ekspozycji.

Jak wygląda diagnostyka i naprawa kamery maszynowej w Acore?

Zasięg serwisu kamer maszynowych – Śląsk i cała Polska

Acore świadczy serwis kamer maszynowych dla klientów z terenu całej Polski. Urządzenia przyjmujemy stacjonarnie w Knurowie lub kurierem DPD/DHL. Czas realizacji podany poniżej liczy się od momentu dostarczenia urządzenia do warsztatu.

Najczęściej zadawane pytania – naprawa kamer maszynowych
