Falownik SFC Kaeser – najczęstsze przyczyny awarii
Sprężarki Kaeser z napędem SFC (Speed-controlled Frequency Converter) cieszą się zasłużoną renomą niezawodności. Śrubowe sprężarki BSD, CSD i DSD SFC pracują w zakładach produkcyjnych, lakierniach, kopalniach i zakładach chemicznych na Śląsku przez setki tysięcy godzin. Jednak każdy falownik IGBT ma ograniczony cykl życia – po 6–12 latach intensywnej eksploatacji moduły mocy nieuchronnie wykazują oznaki starzenia termicznego.
Specyficznym problemem falowników SFC starszej generacji (przed 2018 r.) jest korozja styków płyty driver wynikająca z długotrwałego kontaktu z zanieczyszczonym powietrzem w sprężarkowniach. Nowe generacje sprężarek z Sigma Control 2 i interfejsem CAN narażone są z kolei na uszkodzenia transceiverów CAN – co objawia się alarmem komunikacyjnym bez faktycznej usterki mechanicznej falownika. Diagnoza elektroniczna jest tu kluczowa – pozwala uniknąć kosztownej wymiany całego modułu SFC.
Modele sprężarek Kaeser SFC – tabela napraw
| Model | Moc silnika | Sterownik | Typowa usterka |
|---|---|---|---|
| Kaeser AS 25–36 SFC | 18.5–30 kW | Sigma Control 2 | IGBT, kondensatory, driver |
| Kaeser BSD 50–75 SFC | 37–55 kW | Sigma Control 2 | Moduł IGBT 3-fazowy, DC bus |
| Kaeser CSD 75–125 SFC | 55–90 kW | Sigma Control 2 | Moduł mocy, kondensatory 900V |
| Kaeser DSD 140–240 SFC | 110–185 kW | Sigma Control 2 | Moduł IGBT high power, rekuperator |
| Kaeser ESD 200–352 SFC | 160–250 kW | Sigma Control 2 | Moduły IGBT parallel, zasilacz |
| Kaeser ASD SFC (nowa seria) | 18.5–90 kW | Sigma Control 2 + CAN | IGBT, moduł CAN, zasilacz |
| Kaeser HSD SFC | 110–200 kW | Sigma Control 2 | Moduł mocy, kondensatory szyny |
| Kaeser FSD SFC | 200–355 kW | Sigma Control 2 | Zespół modułów IGBT, chłodnica |
Kody błędów falownika Kaeser SFC i Sigma Control 2
SFC Fault – ogólna usterka falownika
Alarm zbiorczy falownika SFC. Wymaga odczytania szczegółowego kodu z historii Sigma Control 2. Najczęstsza przyczyna: przegrzanie IGBT lub utrata komunikacji CAN.
Drive Overtemperature
Temperatura modułu IGBT lub radiatora falownika przekroczyła próg alarmowy (zwykle 80°C). Przyczyna: zapchany filtr powietrza w szafie SFC, uszkodzony termistor, zdegradowany IGBT.
Drive Overcurrent (OC)
Prąd chwilowy falownika przekroczył próg zabezpieczenia. Przyczyna: uszkodzony moduł IGBT, zwarcie w uzwojeniu silnika, nieprawidłowy czas rampy przyspieszania.
DC Bus Undervoltage (UV)
Napięcie szyny DC poniżej minimum. Przyczyna: uszkodzone kondensatory DC bus, zanik fazy zasilania, uszkodzony prostownik wejściowy 3-fazowy.
CAN Bus Timeout
Brak odpowiedzi falownika SFC na komunikaty Sigma Control 2 przez magistralę CAN. Przyczyna: uszkodzony kabel CAN, awaria transceivera CAN na płycie SC2 lub SFC, błędna terminacja linii.
IGBT Desaturation (DESAT)
Desaturacja tranzystora IGBT – krytyczna usterka sygnalizująca zwarcie wewnętrzne IGBT lub przeciążenie szczytowe. Wymaga natychmiastowej wymiany modułu IGBT.
Cennik naprawy falownika SFC Kaeser
| Usługa | Cena netto |
|---|---|
| Diagnostyka falownika SFC (wycena) | Bezpłatna |

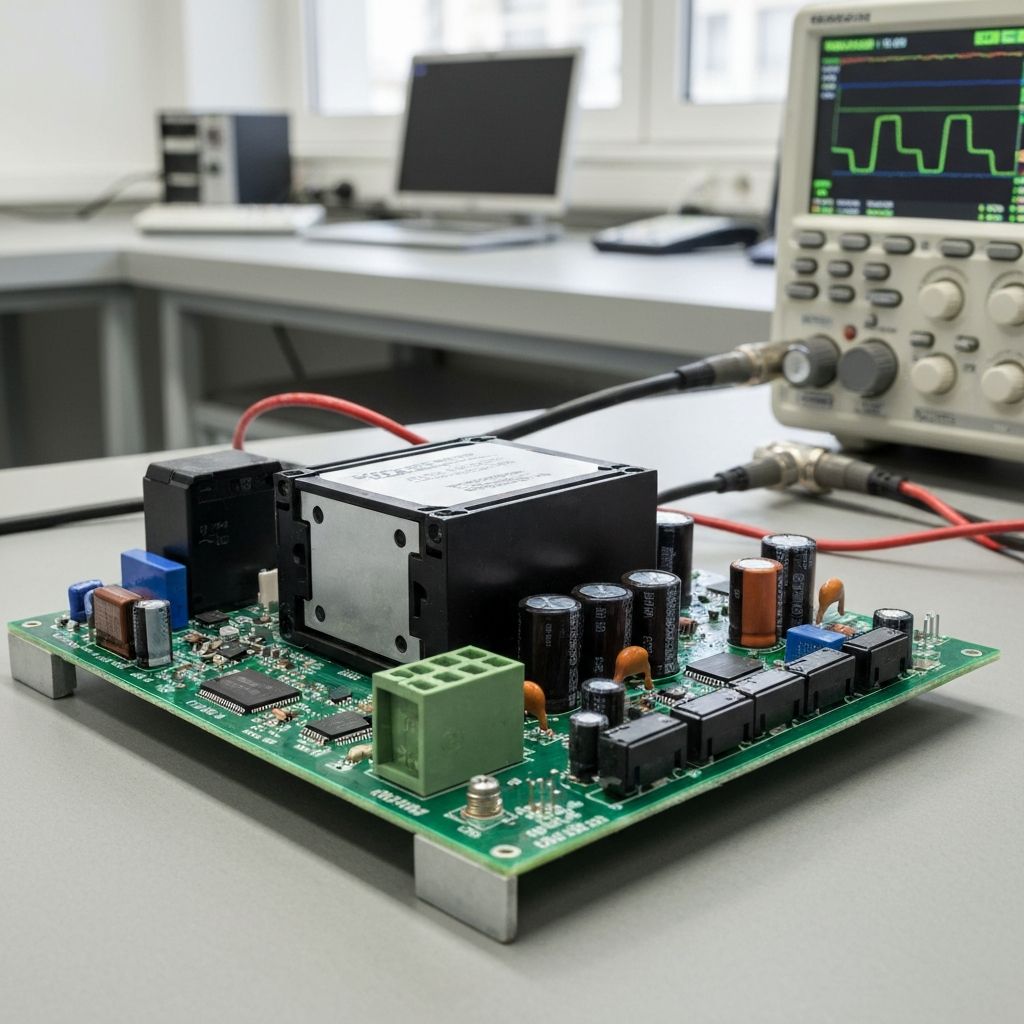

| Naprawa płyty driver / sterowniczej SFC | 500–1600 zł |
| Wymiana modułu IGBT AS/BSD SFC | 1200–3000 zł |
| Wymiana modułu IGBT CSD/DSD SFC | 1800–5000 zł |
| Wymiana kondensatorów DC bus | 400–1400 zł |
| Naprawa Sigma Control 2 (płyta CPU) | 700–2000 zł |
| Naprawa modułu komunikacyjnego CAN/Ethernet | 350–1000 zł |
| Naprawa zasilacza SMPS falownika | 300–900 zł |
| Dojazd serwisowy (Śląsk) | 150–250 zł |
* Ceny bez VAT. Gwarancja 12 miesięcy. Nowy moduł SFC Kaeser CSD: 15 000–45 000 zł – naprawa to oszczędność 75–90%.
Zasięg serwisu Kaeser na Śląsku
Gliwice
8 km
Knurów
3 km
Rybnik
22 km
Zabrze
12 km
Bytom
18 km
Katowice
30 km
Sosnowiec
32 km
Tychy
28 km
Mikołów
20 km
Jastrzębie-Zdrój
30 km
Wodzisław Śląski
25 km
Żory
20 km
Racibórz
38 km
Chorzów
22 km
Dąbrowa Górnicza
35 km
Bielsko-Biała
68 km
FAQ – Naprawa Kaeser SFC
Które modele sprężarek Kaeser SFC naprawiacie?▼
Naprawiamy falowniki SFC we wszystkich śrubowych sprężarkach Kaeser z napędem zmiennoobrotowym: AS 25–36 SFC, BSD 50–75 SFC, CSD 75–125 SFC, DSD 140–240 SFC, ESD 200–352 SFC oraz sprężarki nowej generacji ASD, HSD, FSD z Sigma Control 2. Naprawiamy zarówno klasyczne moduły SFC jak i nowe jednostki z interfejsem CAN i Ethernet.
Co oznacza alarm SFC Fault na Sigma Control 2?▼
Alarm 'SFC Fault' na Sigma Control 2 oznacza ogólną usterkę falownika zmiennoobrotowego. Najczęstsze przyczyny: przegrzanie modułu IGBT (zatkany filtr powietrza, uszkodzony wentylator), przetężenie prądowe (uszkodzony IGBT, zwarcie w silniku), utrata komunikacji CAN między Sigma Control 2 a falownikiem, błąd napięcia DC bus (uszkodzone kondensatory). Podaj nam historię alarmów z SC2 – wstępnie ocenimy usterkę.
Ile kosztuje naprawa falownika SFC Kaeser?▼
Diagnostyka: bezpłatna. Naprawa modułu IGBT BSD/AS SFC (18–37 kW): 1200–3000 zł. Naprawa modułu IGBT CSD SFC (45–90 kW): 1800–5000 zł. Naprawa płyty sterowniczej Sigma Control 2: 700–2000 zł. Wymiana kondensatorów DC bus: 400–1200 zł. Nowy moduł SFC Kaeser: 12 000–60 000 zł – naprawa to oszczędność 75–90%.
Jak szybko możecie naprawić sprężarkę Kaeser?▼
Diagnostyka na miejscu u klienta lub w naszym warsztacie: 2–4 godziny. Naprawa standardowa (wymiana IGBT, kondensatorów): 1–3 dni robocze. Tryb ekspresowy z dopłatą 50%: 24 godziny. Oferujemy też tymczasowe dostarczenie mobilnego falownika zastępczego na czas naprawy – sprężarka wraca do produkcji w ciągu kilku godzin.
