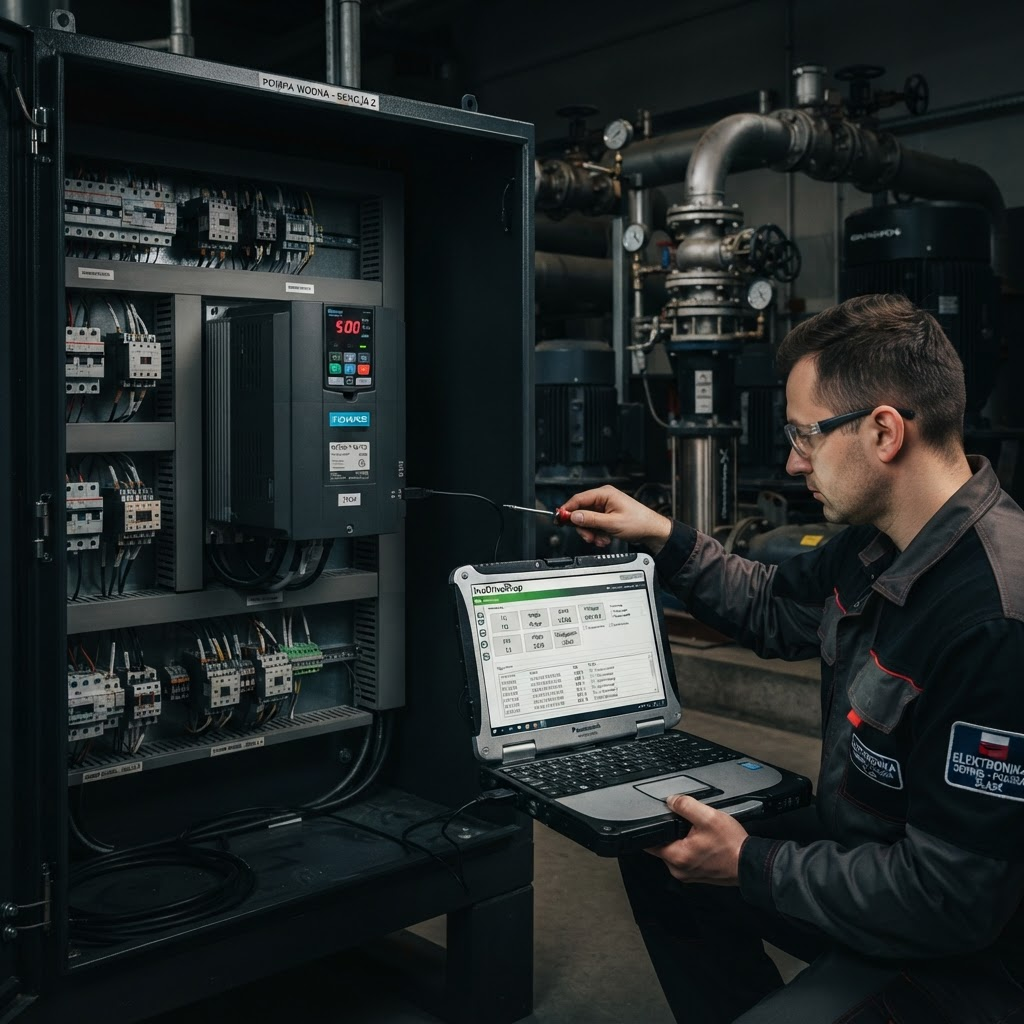

Falownik Inovance MD500 w szafie sterowniczej układu pompowego – diagnoza i naprawa na poziomie komponentów, serwis ACORE Knurów
Inovance MD500 – gdzie jest stosowany i dlaczego awariuje?
Falowniki Inovance serii MD500 to jedne z najpopularniejszych napędów VFD (Variable Frequency Drive) stosowanych w Polsce w układach przemysłowych klasy średniej i ciężkiej. Produkowane przez chińskiego giganta automatyki Inovance Technology (Shenzhen), napędy MD500 są montowane w setkach zakładów produkcyjnych na Śląsku i w całej Polsce – od małych firm produkcyjnych w Gliwicach i Zabrzu po duże oczyszczalnie ścieków pod Katowicami i Rybnikiem.
Seria MD500 obejmuje modele od 0,75 kW do 630 kW w napięciu trójfazowym 380–480V (typoszereg MD500T4) oraz jednofazowym 220V (MD500S2). Najczęściej spotykane moce w zastosowaniach pompowych to: MD500T4015G (15 kW), MD500T4022G (22 kW), MD500T4037G (37 kW) i MD500T4055G (55 kW). Falowniki te sterują m.in.:
- Pompami wody obiegowej i chłodniczej – w układach HVAC, wieżach chłodniczych, systemach klimatyzacji central
- Pompami procesowymi – w liniach technologicznych przemysłu spożywczego, chemicznego i farmaceutycznego
- Wentylatorami przemysłowymi – wyciągowymi, nawiewnymi, odpyłającymi, w tunelach i halach produkcyjnych
- Sprężarkami śrubowymi i tłokowymi – jako napęd silnika głównego lub wentylatorów chłodzenia
- Pompami ścieków i szlamów – w oczyszczalniach i przepompowniach komunalnych
- Taśmociągami i przenośnikami – jako napęd główny w transporcie materiałów sypkich
Najczęstsze usterki falownika Inovance MD500 – tabela diagnostyczna
W ciągu kilku lat pracy w serwisie elektroniki przemysłowej w Knurowie, obsługując zakłady z Gliwic, Zabrza, Rybnika, Żor i okolic, zebraliśmy dokładne dane o najczęstszych przyczynach awarii falowników Inovance MD500. Poniższa tabela przedstawia kody błędów, przyczyny i uszkodzone komponenty:
| Kod błędu | Opis usterki | Uszkodzony komponent | Zastosowanie |
|---|---|---|---|
| Err02 | Przetężenie przy rozpędzaniu | Moduł IGBT SK100GB125DN / SKM75GB128D | Pompy z dużą bezwładnością |
| Err03 | Przetężenie przy hamowaniu | IGBT + rezystor hamujący | Wentylatory bez braking unit |
| Err05/Err06 | Przepięcie DC bus | Elektrolity 450V/3300µF, obwód ładowania | Sieci 400V z przepięciami |
| Err09 | Za niskie napięcie DC bus | Prostownik trójfazowy GBJ3510, bezpiecznik DC | Stare sieci przemysłowe |
| Err10 | Przeciążenie termiczne falownika | NTC termistor, wentylator chłodzący | Wysoka temperatura otoczenia |
| Err14/Err15 | Błąd karty wejść/wyjść | Optoizolator PC817, filtr RC | Zakłócenia elektromagnetyczne |
| Err16 | Uszkodzenie modułu mocy | IGBT + diody zwrotne 3-fazowe | Zwarcie w uzwojeniu silnika |
| Err40/Err41 | Błąd sprzętu płyty sterującej | DSP TMS320F28035, EEPROM 25LC256 | Starzenie układów pamięci |
Budowa falownika Inovance MD500 – co naprawiamy na poziomie komponentów?
Naprawa falownika Inovance MD500 w ACORE odbywa się zawsze na poziomie komponentów – nie wymieniamy całej płyty, lecz identyfikujemy i wymieniamy konkretny uszkodzony element. Taka podejście skraca czas naprawy, obniża koszt i pozwala zachować oryginalną konfigurację parametrów.

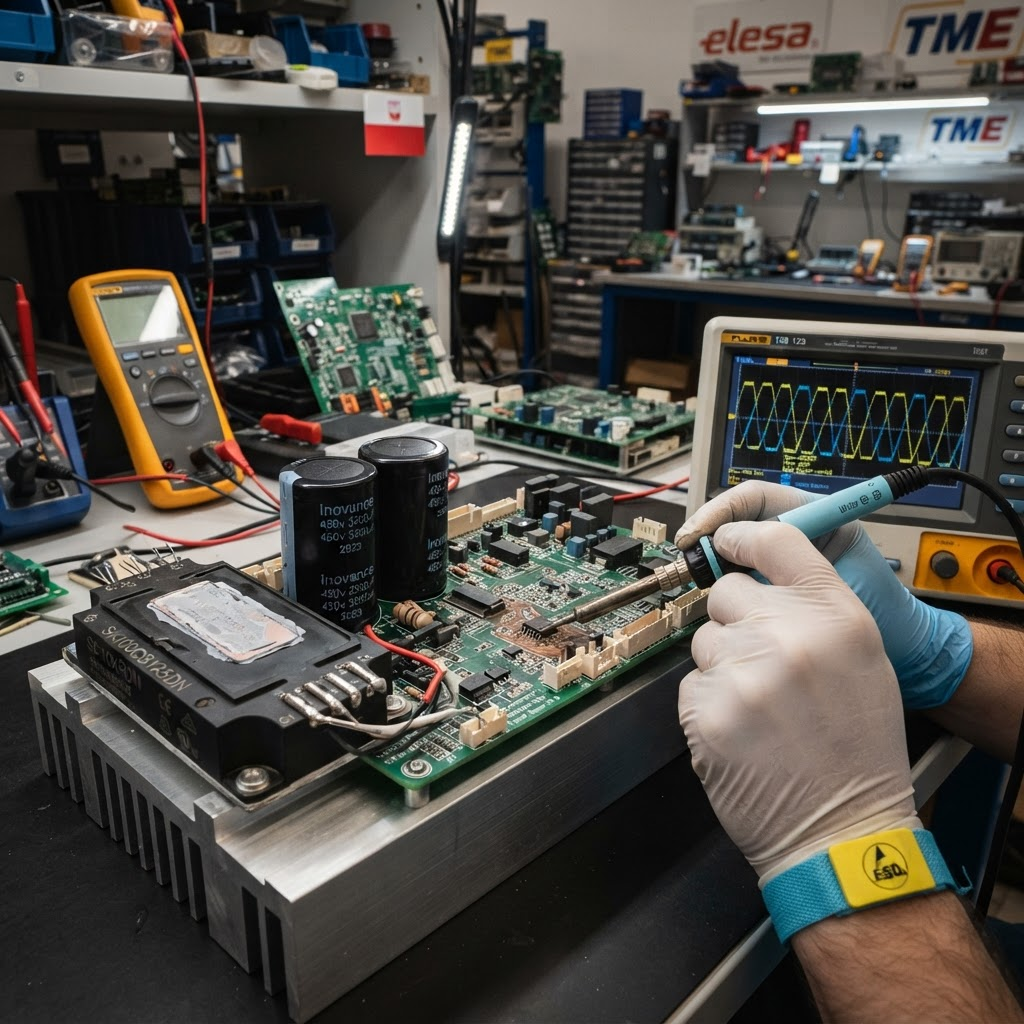

Wymiana modułu IGBT i kondensatorów DC bus falownika Inovance MD500 – warsztat serwisowy ACORE, Knurów
Falownik Inovance MD500 składa się z następujących sekcji, które podlegają diagnostyce i naprawie:
Sekcja mocy – IGBT
Trójfazowy mostek IGBT (6 tranzystorów lub moduł 6-w-1 typu SKIIP/SKM/SKiM). Uszkodzenie objawia się Err02/Err03/Err16. Wymieniamy moduły: SK100GB125DN (30–55 kW), SKM75GB128D (15–22 kW), SKiM459GD12E4 (75–110 kW).
Kondensatory DC bus
Elektrolity 450V 3300µF lub 4700µF Nippon/Rubycon na szynie DC. Po 6–10 latach tracą pojemność, rosną ESR. Objaw: Err05 przy hamowaniu, Err09 przy starcie. Wymieniamy tylko kondensatory markowe – Nichicon, Rubycon, Panasonic.
Płyta bramkowa (gate driver)
Sterownik bramek IGBT z izolowanymi wzmacniaczami: HCPL-314J (dwukanałowy, 15A max.) lub IR2110S. Uszkodzenie: jedno ramię mostka nie przełącza, asymetryczne fazy wyjściowe. Diagnoza oscyloskopem pod napięciem pomocniczym 15V.
Płyta sterująca (control board)
DSP TMS320F28035 lub TMS320F28069 – rdzeń obliczeniowy algorytmów sterowania wektorowego. Pamięć EEPROM 25LC256 z parametrami. Układy RS485/Modbus MAX485. Uszkodzenie: Err40, zawieszanie po starcie, utrata parametrów.
Zasilacz pomocniczy (SMPS)
Przetwornica izolowana TOP261EN lub podobna, dostarczająca ±15V dla gate driverów, 5V dla DSP, 24V dla wentylatorów. Uszkodzenie objawia się brakiem startu bez kodu błędu – sprawdzamy wszystkie napięcia wyjściowe przed dalszą diagnozą.
Czujnik prądu (hall sensor)
Czujnik Halla LA100-P lub HAS 100-S mierzący prąd faz silnika. Uszkodzony czujnik generuje fałszywe Err02/Err03 bez rzeczywistego przeciążenia. Kalibracja po wymianie przez InoDriveShop.
Procedura naprawy falownika Inovance MD500 w ACORE – krok po kroku
Każda naprawa falownika Inovance MD500 w naszym serwisie w Knurowie przebiega według ścisłej procedury, opracowanej na bazie wieloletniego doświadczenia z napędami VFD w zastosowaniach przemysłowych na Śląsku i w całej Polsce:
- Przyjęcie i wstępna inspekcja wzrokowa – sprawdzamy oznakowanie modelu (tabliczka znamionowa), dokumentujemy stan zewnętrzny, notujemy kod błędu podany przez klienta.
- Diagnostyka na stanowisku testowym – falownik podłączamy do ogranicznika prądu i mierzymy impedancję sekcji mocy. Sprawdzamy napięcia zasilacza pomocniczego 5V / 15V / 24V. Podłączamy laptop z oprogramowaniem InoDriveShop i czytamy historię błędów z grupy U0.
- Identyfikacja uszkodzeń na poziomie komponentów – używamy oscyloskopu 2-kanałowego (min. 200 MHz) do sprawdzenia sygnałów bramkowania IGBT, analizatora ESR do oceny kondensatorów, multimetru do pomiarów diod prostowniczych.
- Wymiana uszkodzonych elementów – lutujemy wyłącznie komponenty markowe z certyfikatem RoHS. Moduły IGBT montujemy z pastą termoprzewodzącą o oporności ≤0,5 K·cm²/W i momencie dokręcenia śrub wg DTR producenta.
- Test obciążeniowy – uruchamiamy falownik na silniku testowym 5,5 kW przez 30 minut z profilem: 0→50 Hz wzrost 10 s, 50 Hz przez 20 min, hamowanie 0 Hz, 3 cykle start/stop. Mierzymy prąd wszystkich 3 faz i temperaturę radiatora.
- Protokół naprawy i gwarancja – wystawiamy protokół z wykazem usterek i wymienionych elementów. Udzielamy 12 miesięcy gwarancji na wykonaną naprawę.
Falowniki Inovance MD500 w zastosowaniach pompowych na Śląsku – nasze realizacje
Obsługujemy zakłady produkcyjne, oczyszczalnie ścieków, elektrociepłownie i zakłady przemysłu ciężkiego z całego regionu. W ostatnich miesiącach naprawiliśmy falowniki Inovance MD500 m.in. dla klientów z: Gliwic, Zabrza, Rybnika,Żor, Knurowa, Pyskowic,Tarnowskich Gór, Bytomia, Chorzowa,Rudy Śląskiej, Sosnowca, Dąbrowy Górniczej,Mikołowa, Orzesza, Wodzisławia Śląskiego,Jastrzębia-Zdroju i wielu innych miejscowości Śląska.
Przyjmujemy urządzenia kurierem z całej Polski – z Warszawy, Krakowa,Wrocławia, Poznania, Łodzi, Gdańska,Szczecina, Rzeszowa i Lublina. Większość napraw realizujemy w ciągu 3–7 dni roboczych od przyjęcia falownika.
Warto naprawiać czy kupić nowy falownik Inovance MD500?
Falownik Inovance MD500 o mocy 22 kW (MD500T4022G) kosztuje nowy około 2500–3500 zł netto. Koszt naprawy po typowej awarii (wymiana IGBT lub kondensatorów) wynosi znacznie mniej. Co więcej, wymiana falownika wiąże się z czasem przestoju na ponowne wgranie parametrów i dostrojenie regulatora – a parametry napędu często nie są udokumentowane. Naprawiony falownik wraca z oryginalnymi parametrami bez konieczności restartu procesu technologicznego.
Wyjątkiem jest sytuacja, gdy uszkodzenie obejmuje jednocześnie moduł mocy IGBT, płytę sterującą i zasilacz (awaria po bezpośrednim trafieniu pioruna lub ekstremalnym przepięciu sieci) – wtedy koszt naprawy może zbliżyć się do ceny nowego urządzenia i wspólnie z klientem decydujemy o opłacalności.
