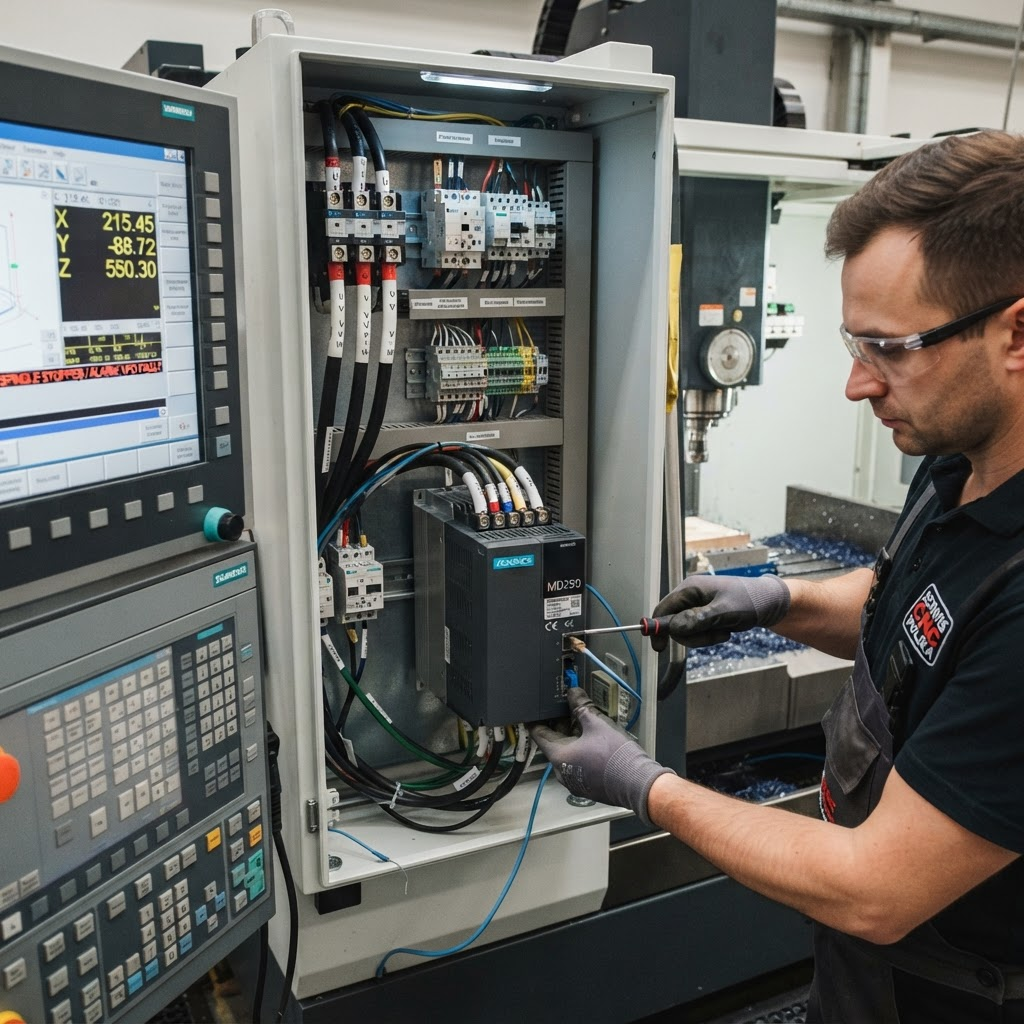

Falownik Inovance MD290 jako napęd wrzeciona maszyny CNC – diagnoza i naprawa, serwis ACORE Knurów
Inovance MD290 i MD310 – serce napędu wrzeciona każdej obrabiarki CNC
Maszyny CNC, frezarki, tokarki, szlifierki i centra obróbcze stosowane w polskich zakładach produkcyjnych na Śląsku i w całym kraju coraz częściej wyposażane są w falowniki i napędy chińskiej marki Inovance. Serie MD290 i MD310 zajęły znaczną część rynku napędów CNC w Polsce w ciągu ostatnich 10 lat – wypierając droższe rozwiązania Siemens SINAMICS i Yaskawa.
Falownik Inovance MD290 (zakres mocy 0,75–37 kW, wersja trójfazowa 380V) to napęd o wysokiej dynamice, dedykowany do sterowania wrzeciona frezarki lub tokarki z wektorowym sterowaniem momentem (FOC – Field Oriented Control). Obsługuje wejście enkodera inkrementalnego (kwadratura A/B/Z, RS422), co umożliwia zamknięcie pętli prędkości z dokładnością do 0,01%. W maszynach CNC MD290 komunikuje się z kontrolerem obrabiarki przez RS485/Modbus RTU, przyjmując rozkaz prędkości w zakresie 0–10V lub przez sieć cyfrową.
Inovance MD310 to serie kompaktowych falowników (0,75–7,5 kW) w sterowaniu V/f lub wektorowym bez enkodera. Stosowany jest w napędach pomocniczych obrabiarek (chłodzenie, smarowanie, obrót stołu), małych frezarkach grawerskich, wiertarkach kolumnowych i prostych liniach montażowych.
Typowe awarie falownika Inovance MD290 w napędzie wrzeciona CNC
| Objaw / Kod błędu | Przyczyna | Naprawiany element |
|---|---|---|
| Err02 – przetężenie rozruch | Uszkodzony IGBT lub kondensatory DC bus | Moduł IGBT SKM50GB123D, elektrolity 450V/2200µF |
| Err14 – brak sygnału enkodera | Uszkodzony odbiornik RS422 AM26C31MT | IC AM26C31MT lub AM26LS32, kondensator filtrujący |
| Brak komunikacji RS485 | Przepięcie na linii RS485 z PLC | Transceiver MAX485ESA lub MAX13487 |
| Err40 – usterka sprzętu | Uszkodzony DSP TMS320F28035 | DSP + EEPROM M95256 z parametrami |
| Err20 – błąd enkodera | Przerwa w kablu lub uszkodzone złącze DB9 | Remont złącza, wymiana kabla ekranowanego |
| Brak startu bez błędu | Uszkodzony zasilacz SMPS | Kondensatory 25V/1000µF zasilacza, TNY279PN |
| Err10 – przegrzanie | Zatkany wentylator lub termistor NTC | Wentylator 24V DC, NTC 10kΩ na radiatorze |
| Asymetryczne fazy wyjściowe | Uszkodzony gate driver jednej gałęzi | IC HCPL-314J (dual gate driver 15A) |
Budowa i specyfika naprawy Inovance MD290 w maszynach CNC
Falownik Inovance MD290 przeznaczony do napędu wrzeciona ma kilka kluczowych różnic w stosunku do zwykłego falownika przemysłowego, które wpływają na sposób naprawy:

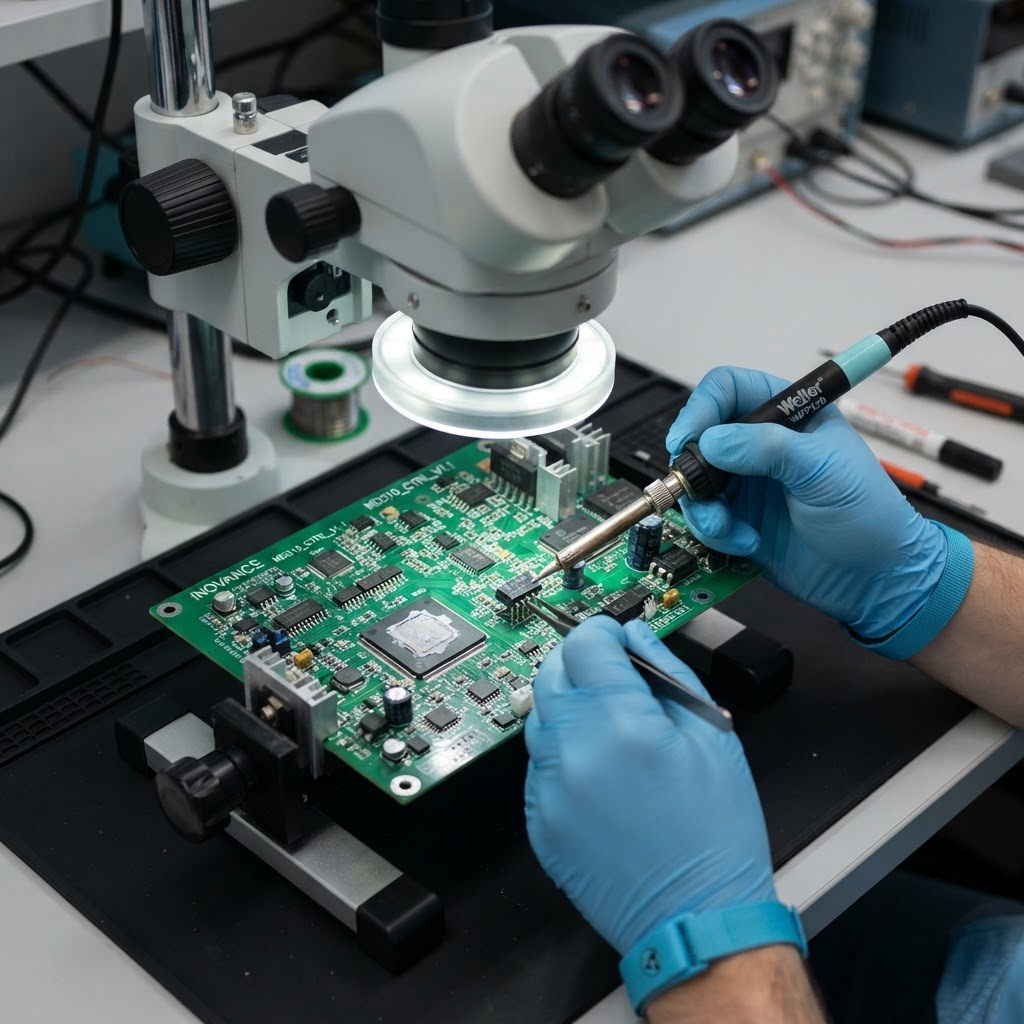

Naprawa płyty sterującej Inovance MD290 pod mikroskopem – wymiana transceivera RS422 i układu DSP, warsztat ACORE
Interfejs enkodera RS422
MD290 posiada wejście enkodera inkrementalnego A/B/Z/U/V/W w standardzie RS422 różnicowym. Odbiornik AM26C31MT lub AM26LS32 jest często uszkadzany przez zakłócenia EMC z silnika lub przepięcia na kablu enkoderowym. Diagnoza: mierzymy poziomy napięć A+ / A- bez i pod obciążeniem 120Ω.
Wektorowe sterowanie momentem (FOC)
Algorytm FOC w DSP TMS320F28035 wymaga kalibracji czujników prądu po wymianie. Kalibrację wykonujemy programowo przez InoDriveShop (Auto-tune P00.15=2). Bez kalibracji falownik pracuje niestabilnie lub oscyluje przy małych prędkościach.
Pamięć parametrów EEPROM
Parametry MD290 są zapisane w EEPROM M95256 lub AT25256. Podczas naprawy płyty sterującej ZAWSZE odczytujemy i zachowujemy parametry przed demontażem. Jeśli EEPROM jest uszkodzony – staramy się odtworzyć parametry na podstawie dokumentacji maszyny lub domyślnych ustawień producenta.
Wyjście analogowe 0–10V / ±10V
MD290 posiada wyjście analogowe dla tachometru lub sygnału prędkości zwrotnej do sterownika CNC. Uszkodzony wzmacniacz operacyjny TL072 lub LM324 powoduje błędny odczyt prędkości w CNC. Objaw: wrzeciono obraca się nieprawidłowo lub CNC zgłasza błąd osi.
Inovance MD290 i MD310 – w jakich maszynach CNC je spotykamy?
W naszym serwisie w Knurowie obsługujemy maszyny CNC z regionu śląskiego: Gliwic, Zabrza, Rybnika, Żor, Tarnowskich Gór, Bytomia, Siemianowic, Mysłowic, Będzina, Jaworzna i Czeladzi. Falowniki Inovance MD290 i MD310 napotykamy najczęściej w następujących maszynach:
- Frezarki CNC pionowe i poziome – napęd wrzeciona 5–22 kW, sterowanie Z-axis z enkodera
- Tokarki CNC ze sterowaniem Fanuc lub Mitsubishi – napęd wrzeciona głównego i kontrwrzeciona
- Szlifierki do płaszczyzn i wałków – napęd tarczy ściernej 2,2–7,5 kW
- Centra obróbcze 3- i 5-osiowe – napęd wrzeciona high-speed 18 000–24 000 rpm (MD290 z enkodererm)
- Wiertarko-frezarki – mniejsze maszyny z MD310 jako napędem podstawowym
- Routery CNC do drewna i aluminium – MD290 dla wrzecion 6–12 kW
- Maszyny do cięcia laserowego – MD290/MD310 jako napęd osi pomocniczych i podajników
- Maszyny nawijające i zwijające – m.in. Macri PROVAR (jak widzieliśmy u klientów z Gliwic i Zabrza)
Procedura zachowania parametrów Inovance MD290 przed naprawą
Jedną z najważniejszych operacji przed naprawą falownika CNC jest zachowanie wszystkich parametrów. W maszynach CNC parametry falownika są ściśle powiązane z parametrami sterownika obrabiarki i ich utrata może wymagać kilkugodzinnego przestoju na ponowne strojenie. W ACORE stosujemy następującą procedurę:
- Odczyt parametrów przez RS485 – podłączamy konwerter USB-RS485 i uruchamiamy InoDriveShop w trybie odczytu wszystkich grup parametrów P00–P14. Zapisujemy plik .csv i .INI.
- Odczyt przez panel operatorski – jeśli RS485 jest niedostępne (uszkodzony transceiver), odczytujemy ręcznie kluczowe parametry z wyświetlacza falownika i dokumentujemy fotograficznie.
- Kopia zapasowa EEPROM – przy naprawie płyty sterującej odczytujemy zawartość EEPROM programatorem Xeltek SuperPro 6100N i archiwizujemy obraz binarny.
- Wgranie parametrów po naprawie – przez InoDriveShop wgrywamy zapisaną konfigurację i weryfikujemy kluczowe parametry: częstotliwość znamionowa (P00.03), prąd znamionowy silnika (P01.01), czas przyspieszania (P00.11), tryb sterowania (P00.00).
FAQ – Naprawa falownika Inovance MD290 / MD310
Dlaczego falownik Inovance MD290 w obrabiarce wyświetla Err02 przy starcie wrzeciona?
Czy naprawa falownika Inovance MD290 zachowuje oryginalne parametry CNC?
Falownik Inovance MD290 nie odpowiada na RS485 z PLC Siemens – co to znaczy?
Jaka jest różnica między Inovance MD290 a MD310 i czy naprawiacie oba?
Czy możecie przyjechać na miejsce do fabryki w celu naprawy falownika CNC?
Zasięg serwisu ACORE – naprawa falowników Inovance MD290 MD310
Obsługujemy zakłady produkcyjne posiadające maszyny CNC z falownikami Inovance z całego Śląska i Polski. Przyjmujemy urządzenia osobiście lub kurierem:
