Dlaczego falownik VSD w sprężarce Atlas Copco ulega awarii?
Sprężarki Atlas Copco z napędem zmiennoobrotowym (VSD – Variable Speed Drive) to jedne z najczęściej spotykanych urządzeń w zakładach produkcyjnych, halach logistycznych i zakładach przemysłowych na Śląsku. Seria GA VSD, GX oraz bezolejowa AQ pracuje niemal nieprzerwanie – często 24 godziny na dobę, 7 dni w tygodniu. W takich warunkach elementy falownika narażone są na wysokie temperatury, drgania mechaniczne i cykle termiczne. Po 5–10 latach eksploatacji moduły IGBT tracą parametry, kondensatory DC bus wysychają, a płyty sterownicze ulegają uszkodzeniom korozyjnym lub termicznym.
Najczęstszą przyczyną awarii jest degradacja modułu IGBT – tranzystorów mocy odpowiadających za przetwarzanie prądu stałego na zmienny o regulowanej częstotliwości. Zużycie kondensatorów DC bus to drugi pod względem częstości problem – ich pojemność spada poniżej wartości nominalnej, co powoduje niestabilność napięcia zasilającego silnik i alarmy falownika. Uszkodzenia płyty sterowania Elektronikon są rzadsze, ale kosztowne w przypadku wymiany na nową – dlatego naprawa na poziomie komponentów przynosi największe oszczędności.
Modele Atlas Copco – tabela falowników VSD
Oferujemy serwis falowników dla całego portfolio sprężarek Atlas Copco z napędem VSD. Poniższa tabela przedstawia obsługiwane modele wraz z typowymi podzespołami wymagającymi naprawy:
| Model sprężarki | Moc silnika | Typ falownika | Typowa usterka |
|---|---|---|---|
| GA 7–18 VSD | 7–18 kW | Wbudowany VSD 400V | Moduł IGBT, kondensatory |
| GA 22–37 VSD | 22–37 kW | VSD 400V 3-fazowy | Płyta driver, IGBT 3-fazowy |
| GA 45–90 VSD | 45–90 kW | VSD high power | Moduł IGBT 1200V, DC bus |
| GA 110–160 VSD | 110–160 kW | VSD cabinet zewnętrzny | IGBT moduł, rekuperator |
| GA 200–355 VSD | 200–355 kW | Dedykowany szafowy | Moduł mocy, chłodnica |
| GX 2–7 | 2–7 kW | VSD kompaktowy | Płyta sterowania, IGBT |
| G 11–15 | 11–15 kW | VSD zintegrowany | IGBT, kondensatory 450V |
| AQ 15–90 | 15–90 kW | VSD bezolejowy | Moduł IGBT, driver board |
Typowe kody błędów falownika Atlas Copco VSD
Sterownik Elektronikon rejestruje zdarzenia i alarmy falownika VSD w pamięci historii. Oto najczęstsze kody błędów z którymi zgłaszają się do nas klienci:
Alarm 890 – VSD Fault
Ogólna usterka falownika – może oznaczać przegrzanie, przeciążenie prądowe lub błąd komunikacji CAN między Elektronikonem a modułem VSD.
Alarm 899 – Drive Overtemperature
Temperatura modułu IGBT lub radiatora falownika przekroczyła dopuszczalną wartość. Przyczyna: zapchany filtr powietrza, uszkodzony wentylator VSD, zdegradowany IGBT.
Alarm 891 – Drive Overcurrent
Prąd wyjściowy falownika przekroczył wartość nominalną. Przyczyna: zwarcie w uzwojeniu silnika, uszkodzone łożysko silnika powodujące przeciążenie, błąd sterownika.
Alarm 893 – DC Bus Undervoltage
Napięcie szyny DC falownika za niskie. Przyczyna: uszkodzone kondensatory DC bus, awaria prostownika wejściowego, problemy z siecią zasilającą.
Alarm 895 – VSD Communication Error
Utrata komunikacji CAN między modułem VSD a sterownikiem Elektronikon. Przyczyna: uszkodzony kabel CAN, awaria transceivera CAN na płycie Elektronikonu lub VSD.
Alarm 897 – Phase Loss
Brak jednej z faz zasilania falownika. Przyczyna: przepalony bezpiecznik w szafie, zużyty styk przekaźnika głównego, uszkodzony prostownik 3-fazowy.
Zakres serwisu falownika VSD Atlas Copco
Nasza firma świadczy kompleksowy serwis falowników VSD w sprężarkach Atlas Copco – zarówno w naszym warsztacie w Pilchowicach jak i na miejscu u klienta w zakładzie na terenie Śląska. Zakres napraw obejmuje:
Naprawa modułu IGBT
Wymiana tranzystorów IGBT i diod szybkich w module mocy. Pomiar parametrów nowego modułu, montaż z pastą termiczną, test obciążeniowy.
Naprawa płyty driver

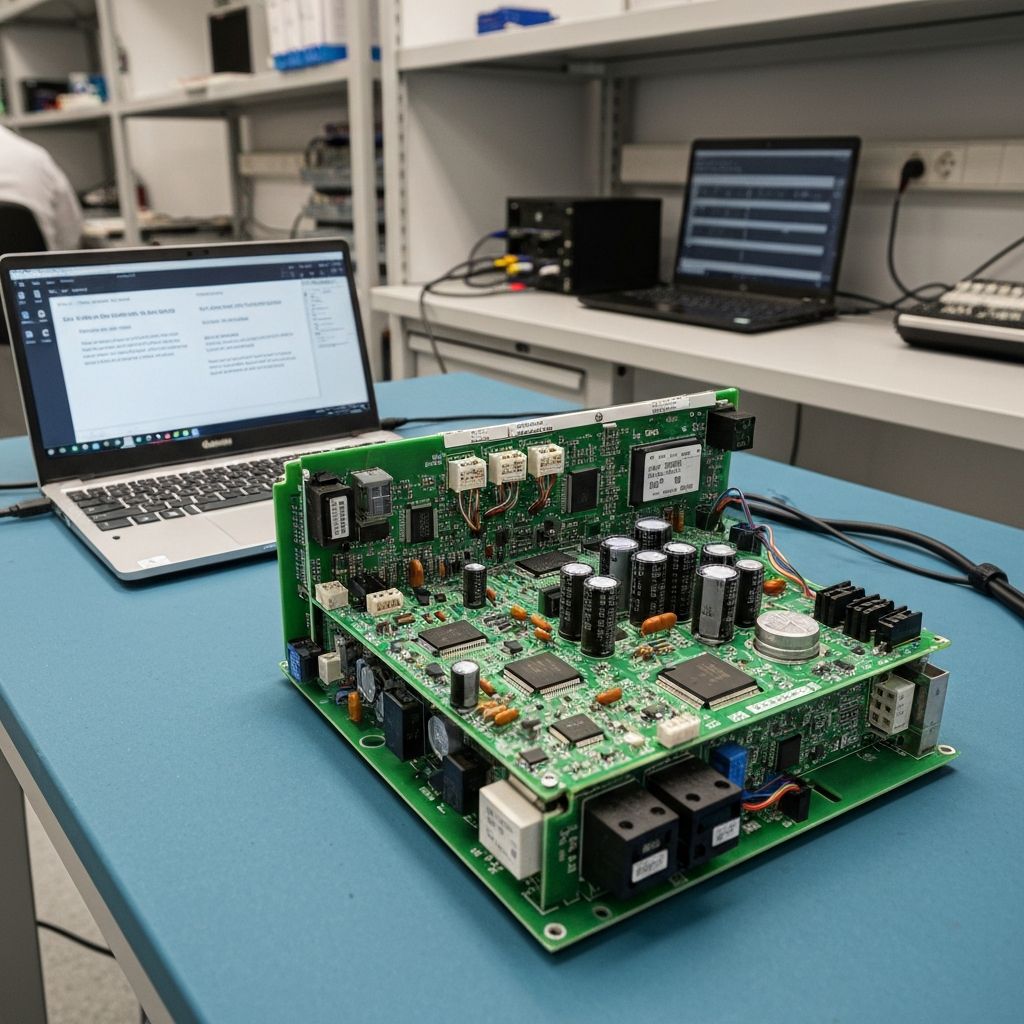

Naprawa lub wymiana płyty sterowniczej bramek IGBT – układy IR2136, skaner diagnostyczny, test sygnałów PWM, kalibracja prądów fazowych.
Wymiana kondensatorów DC bus
Pomiar ESR i pojemności kondensatorów, wymiana na nowe o identycznych parametrach lub wyższej klasy. Test napięcia DC bus pod obciążeniem.
Naprawa Elektronikon
Naprawa sterownika Elektronikon I, II, G3, G5 – wymiana procesora, pamięci flash, modułu CAN, wyświetlacza. Backup parametrów i zapis po naprawie.
Serwis zasilacza SMPS
Naprawa lub wymiana zasilacza impulsowego falownika – pomiar napięć 5V/15V/24V, wymiana kondensatorów elektrolitycznych, transformatory.
Dojazd do zakładu
Serwis na miejscu u klienta na Śląsku – diagnoza bez demontażu falownika. Możliwość tymczasowego zastąpienia falownika mobilnym zamiennikiem.
Cennik naprawy falownika Atlas Copco VSD
| Usługa | Cena netto |
|---|---|
| Diagnostyka falownika VSD (wycena) | Bezpłatna |
| Naprawa płyty driver / sterowniczej | 500–1800 zł |
| Wymiana modułu IGBT (do 22 kW) | 900–2200 zł |
| Wymiana modułu IGBT (37–90 kW) | 1500–4500 zł |
| Wymiana kondensatorów DC bus | 400–1200 zł |
| Naprawa sterownika Elektronikon I/II | 600–1600 zł |
| Naprawa Elektronikon G3/G5 | 800–2000 zł |
| Naprawa modułu komunikacyjnego CAN | 300–900 zł |
| Naprawa zasilacza VSD (SMPS) | 350–900 zł |
| Dojazd serwisowy (Śląsk) | 150–250 zł |
* Ceny podane bez VAT. Gwarancja 12 miesięcy na wszystkie naprawy. Wycena bezpłatna. Nowy moduł VSD Atlas Copco kosztuje 8 000–45 000 zł – naprawa to oszczędność 70–90%.
