Naprawa elektroniki suwnic pomostowych — falowniki, PLC, PCB/BGA, pomiary UDT i sterowanie radiowe

Dlaczego elektronika suwnic awariuje i co to kosztuje?

Suwnica pomostowa pracuje w jednym z najbardziej wymagających środowisk przemysłowych — wysoka temperatura, wibracje, pył metalowy, kondensacja i napięcia przejściowe z sieci. Średni czas bezawaryjnej pracy falownika suwnicowego wynosi 6–12 lat, po czym kondensatory elektrolityczne w obwodzie DC-Link tracą pojemność, tranzystory IGBT ulegają uszkodzeniu od przepięć łączeniowych, a układy komunikacyjne (PROFIBUS, CAN, PROFINET) degradują się przez korozję złączy i zakłócenia elektromagnetyczne. Każda godzina postoju suwnic w hutach lub odlewniach kosztuje od kilkunastu do kilkudziesięciu tysięcy złotych — dlatego szybka, komponentowa naprawa elektroniki na miejscu lub w warsztacie jest nieporównywalnie bardziej opłacalna niż oczekiwanie tygodniami na nowy falownik z Niemiec czy Finlandii.

Acore specjalizuje się w naprawie elektroniki suwnic pomostowych, bramowych, jezdnych i portowych. Posiadamy wyposażenie laboratoryjne do diagnostyki i naprawy komponentowej płyt PCB (BGA rework station, stanowisko do reballing chipów, analizatory ESR, oscyloskopy 200 MHz), co pozwala nam naprawiać uszkodzenia, których autoryzowany serwis nie podejmie — lub zaproponuje wymianę całego falownika za wielokrotność kosztów naprawy.

20 producentów suwnic i wciągników — które marek naprawiamy?

Naprawiamy elektronikę suwnic wszystkich poniższych producentów. Tabela zawiera typowy falownik OEM i charakter sterowania dla każdej marki.

Naprawa falowników i sterowników PLC suwnic — zakres prac

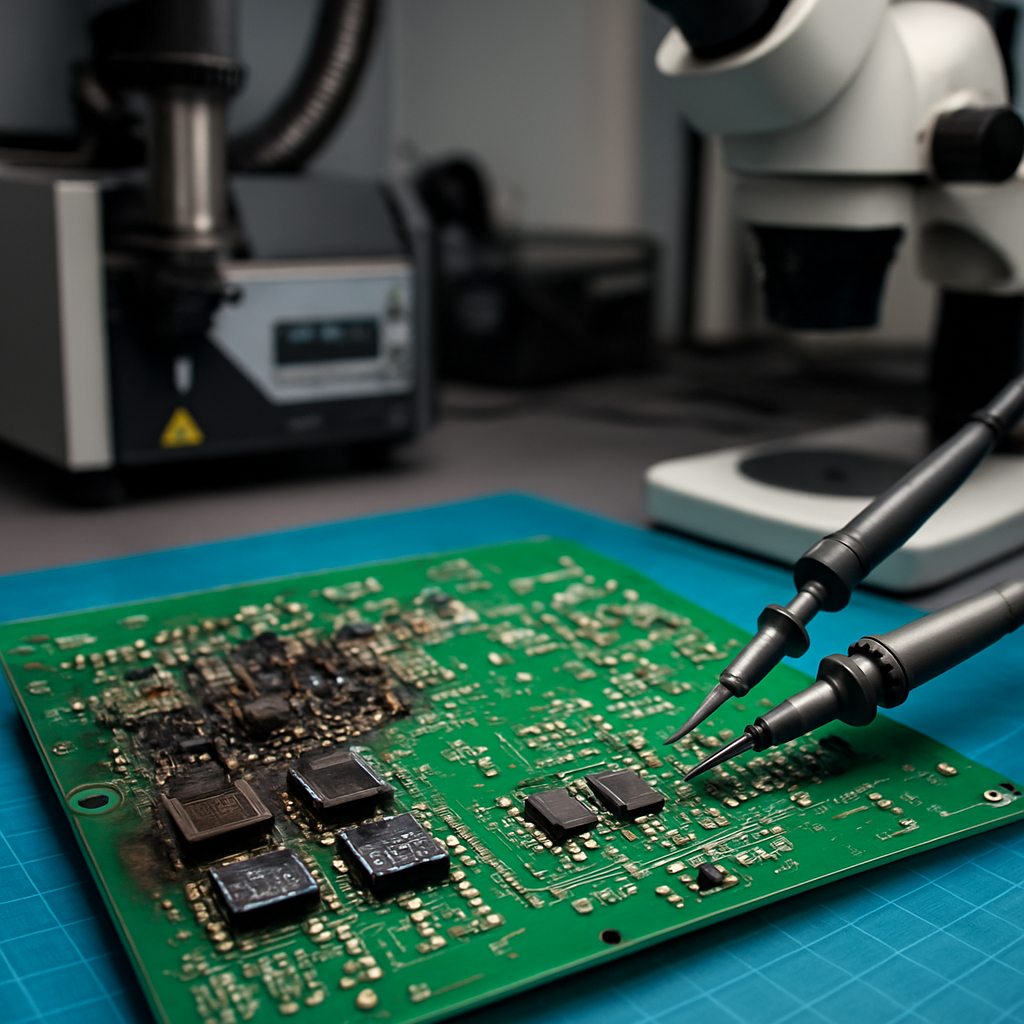

Naprawa komponentowa falowników suwnicowych

Falownik suwnicowy jest sercem nowoczesnego napędu. Przetwarza napięcie sieciowe 3×400 V na regulowane napięcie wyjściowe AC dla silnika jazdy mostu, wózka i mechanizmu podnoszenia. Typowe falowniki suwnicowe to Danfoss FC302/FC102, Siemens SINAMICS G120/S120, ABB ACS355/ACS580, KEB COMBIVERT F5, SEW MOVIDRIVE, Lenze 8200 oraz dedykowane falowniki takie jak Demag VARISTEP, Stahl FU czy Magnetek IMPULSE G+.

Diagnostykę zaczynamy od analizy kodu błędu (OC, OV, SC, GF, OT), po czym wykonujemy pomiary rezystancji tranzystorów IGBT multimetrem i oscyloskopem. Typowe naprawy obejmują: wymianę modułu IGBT (np. SKM100GB063D, FF300R12KE3, IRGPS60B120KD), wymianę driverów bramkowych HCPL-316J lub IR2136, rekondycjonowanie kondensatorów DC-Link (elektrolity 450 V/1 500–4 700 µF), wymianę kartridżu wentylator oraz naprawę płyty sterującej (procesor DSP, pamięci flash, PHY Ethernet/PROFIBUS).

Naprawa PLC i paneli HMI suwnic

Sterowniki PLC suwnic — Siemens S7-300/400/1500, Allen-Bradley CompactLogix, Mitsubishi MELSEC Q, Schneider M340 — mogą ulegać awariom spowodowanym przekroczeniem zakresu temperatury pracy, przepięciami z sieci (szczególnie przy łączeniu kontaktorów obciążenia), a także starzeniem się baterii podtrzymujących RAM (CR2032, 3,6 V LS14250). Naprawiamy moduły CPU, karty wejść/wyjść (DI/DO/AI/AO), interfejsy sieciowe PROFIBUS DP i PROFINET, a także panele HMI (wymiana wyświetlaczy TFT, naprawy dotykowych ekranów, odzysk programów z uszkodzonego nośnika przez JTAG).

Naprawa BGA i SMD komponentów płyt PCB

Płyty PCB w falownikach i sterownikach suwnicowych zawierają coraz więcej układów w obudowach BGA (Ball Grid Array) — procesory FPGA, układy komunikacyjne, pamięci DDR. Oferujemy pełny zakres naprawy BGA: diagnostykę rentgenowską (wykrycie zimnych lutów i pęknięć kulek), reballing (wymianę kulek lutowniczych z ołowiem lub bezołowiową SAC305), wymianę chipów BGA w temperaturze reflow kontrolowanej profilem termicznym. Posiadamy stację do reballing BGA obsługującą chipy do 50×50 mm.

8 najczęstszych usterek elektroniki suwnic — diagnoza i naprawa

Pomiary elektryczne dla UDT — normy, wymagania i protokoły

Zgodnie z Ustawą o UDT z 21 grudnia 2019 r. (Dz.U. 2019 poz. 2500) oraz rozporządzeniem w sprawie warunków technicznych dozoru technicznego, suwnice i wciągniki podlegające dozorowi pełnemu muszą przejść przegląd elektryczny z protokołem pomiarowym przed każdym odbiorem technicznym UDT oraz po każdej modernizacji układu elektrycznego (m.in. po wymianie falownika, zmianie sterowania lub montażu systemu radiowego).

Po wykonaniu pomiarów wystawiamy protokół pomiarowy w formacie akceptowanym przez inspektorów UDT, wraz z zestawieniem wyników, statusem PASS/FAIL i podpisem uprawnionych osób (SEP G1 D+E).

Montaż sterowania radiowego suwnic i wciągników

Montaż systemu sterowania radiowego zamiast (lub obok) pilota przewodowego to jeden z najczęstszych powodów kontaktu z nami. Systemy radiowe SIL2/PLd lub SIL3/PLe znacząco poprawiają ergonomię pracy i bezpieczeństwo operatora, eliminując ryzyko potknięcia o kabel prowadnicy. Najczęściej montowane przez nas systemy to: Hetronic NOVA S8/S12, HBC-radiomatic Spectrum B6/F8, Tele Radio Paladin T60, Scanreco EX 592, Autec LK, NBB WORK.

Montaż obejmuje: dobór systemu do klasy bezpieczeństwa wymaganej przez normę EN 13849-1 (PLd SIL2 / PLe SIL3), montaż odbiornika w szafie sterowniczej suwnic z zachowaniem istniejącej logiki PLC, okablowanie wyjść bezpieczeństwa do przekaźnika bezpieczeństwa (Pilz PNOZ, Sick FLEXI SOFT), programowanie pilota (kanały, czułość, timeout), test funkcji bezpieczeństwa (E-STOP, anti-runaway, fail-safe), oraz przygotowanie dokumentacji do odbioru UDT.

Obszar obsługi — serwis suwnic na Śląsku

Realizujemy serwis suwnic na terenie całego Górnego Śląska. Czas dojazdu podany orientacyjnie w godzinach szczytu, z Knurowa. Usługi świadczone w godzinach 8:00–16:00, pon–pt.

Często zadawane pytania o naprawę suwnic
