Maszyny automatyczne do nawijania sprężyn, formowania drutu i produkcji komponentów metalowych to jedne z najbardziej zaawansowanych elektronicznie urządzeń w przemyśle metalowym. Sterowanie CNC z wieloma osiami serwomotorów bezszczotkowych, zaawansowane systemy I/O z setkami wejść i wyjść oraz precyzyjne interfejsy enkoderowe wymagają specjalistycznej wiedzy serwisowej, której nie posiada typowy elektryk zakładowy. ACORE – Serwis Elektroniki Przemysłowejz Knurowa (Śląsk) oferuje kompleksowe naprawy elektroniki takich maszyn – od sterowników CNC przez serwonapędy aż po karty I/O z przekaźnikami.
Jakie maszyny serwisujemy?
Specjalizujemy się w naprawie elektroniki następujących typów maszyn:
| Producent | Modele / Serie | System sterowania | Typowy napęd serwo |
|---|---|---|---|
| Macri Italia srl (Brescia) | PROVAR 25, 35, 50 U-D, MACROVAR | A.AMS Automazione AP08R-CB-F | ELCOM/FACOS ASY 500 BLDC |
| Braco Engineering (Włochy) | M20, M40, M60, RM series | Siemens 840D SL / własny CNC | Siemens SIMODRIVE 611 |
| Wafios (Niemcy) | FM series, FMU, FMS, N series | Siemens SINUMERIK 840D sl | Siemens S-1FL6 / 1FK7 |
| Simplex (Włochy) | Coilmaster, Springmatic | Baldor Motion / A.AMS | Baldor BSM / FACOS |
| Itaya Engineering (Japonia) | EC-80, EC-100, AX series | Własny CNC Itaya + Fanuc | Fanuc α-Series |
| Koch (Niemcy) | KFR, KFRM, KWT series | ACOPOS Bernecker+Rainer | B&R ACOPOSmulti |
| Omni (USA/Europa) | OBM-series, SuperCoiler | NUM / własny CNC | Lust / Bosch Rexroth |
Szafa sterownicza maszyny nawijarkowej – co kryje się w środku?
Typowa szafa sterownicza maszyny nawijarkowej CNC zawiera następujące komponenty elektryczne i elektroniczne, które mogą wymagać serwisu:
- Główny sterownik sekwencyjny (CNC/PLC) – zarządza logiką maszyny, interpretuje program technologiczny, synchronizuje osie. W maszynach Macri Italia to A.AMS AP08R, w maszynach Braco to Siemens 840D.
- Karty osi z interfejsami enkoderów – odczytują sygnały enkoderów z serwomotorów i generują zadania prędkości ±10V do serwonapędów. Karty 95A1, 57A1, 15A1 w PROVAR 35 to właśnie ten typ modułów.
- Serwonapędy (servo amplifiers) – ELCOM/FACOS ASY 500, Siemens SIMODRIVE, Baldor i inne. Każda oś maszyny ma dedykowany serwonapęd.
- Moduł zasilający (PSU) – 24V DC dla logiki, 48V lub 80V DC dla serwonapędów małej mocy, 400V AC dla napędów dużej mocy.
- Panel operatorski HMI – wyświetlacz pokazujący status maszyny, programy, alarmy. Może być prosty (wyświetlacz 7-segmentowy jak w A.AMS) lub zaawansowany (panel dotykowy).
- Moduły bezpieczeństwa – przekaźniki bezpieczeństwa, moduły STO (Safe Torque Off), zabezpieczenia krańcowe.
- Zasilacze obwodów pomocniczych – 24V, 12V, 5V dla czujników, enkoderów, wentylatorów chłodzenia.
Złącze X2 i panel A.AMS – kluczowe punkty diagnostyczne

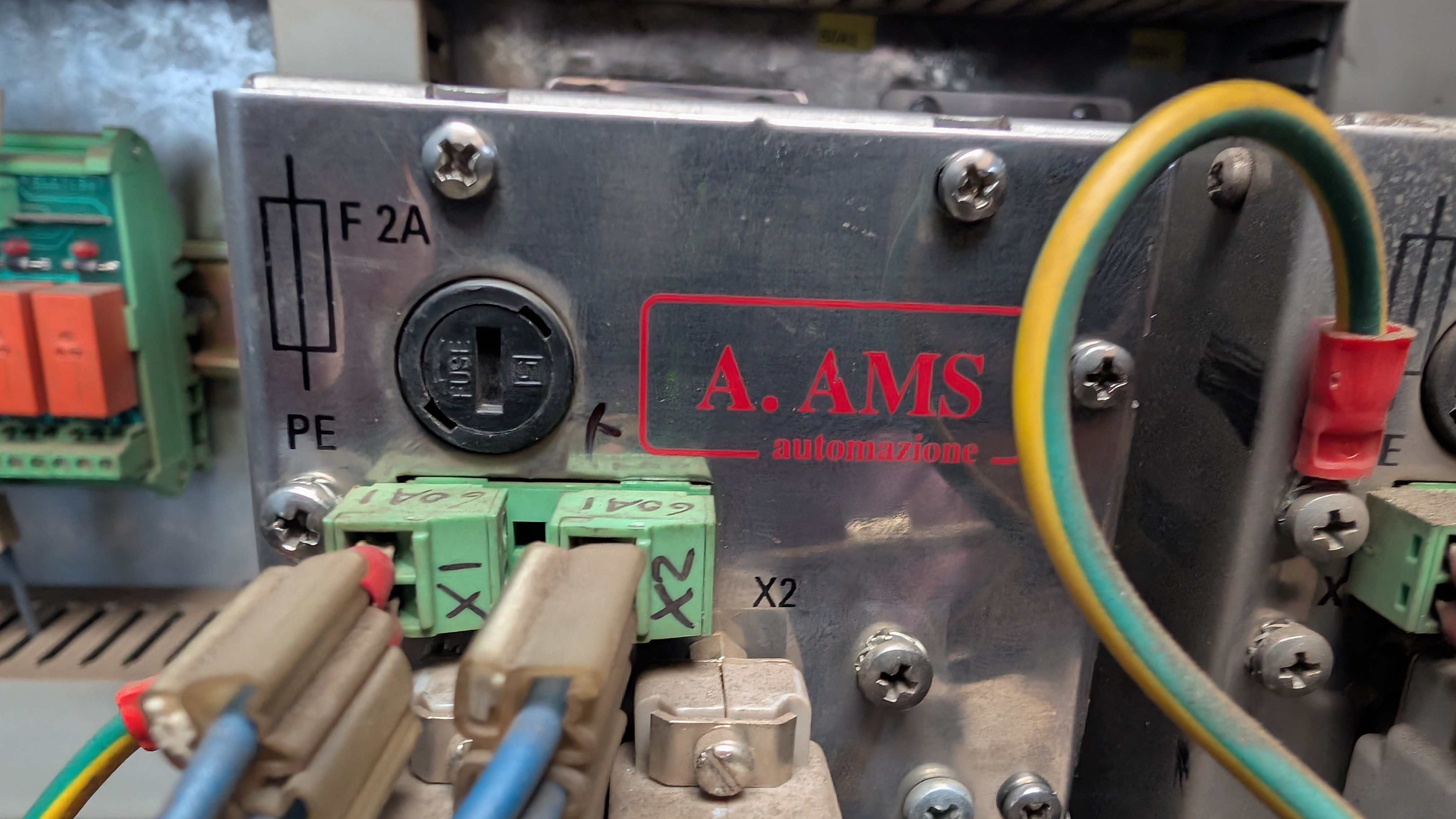

Złącza sygnatury X1, X2, X3 w systemie A.AMS to magistrale komunikacyjne i zasilające między modułami kart osi a szafą I/O z przekaźnikami. Bezpiecznik F2A chroni obwód 5V logiki karty osi – przepalenie bezpiecznika jest jednym z pierwszych kroków do sprawdzenia przy awarii "karta osi nie odpowiada". Uziemienie PE (zielono-żółty kabel) musi być niezawodnie podłączone – brak uziemienia powoduje błędy transmisji RS422 i fałszywe alarmy enkoderów.
Najczęstsze przyczyny awarii maszyn nawijarkowych CNC po 20 latach eksploatacji
Maszyny z serii Macri Italia PROVAR, zainstalowane w Polsce w latach 2000–2010, wchodzą teraz w wiek intensywnego serwisowania. Oto najczęstsze przyczyny awarii, z którymi spotykamy się w ACORE:
| Przyczyna awarii | Dotknięty podzespół | Objaw | Profilaktyka |
|---|---|---|---|
| Starzenie kondensatorów elektrolitycznych | Zasilacze, serwonapędy, karty osi | Niestabilne napięcia, resety | Wymiana prewencyjna co 10 lat |
| Utrata pojemności baterii SRAM | Sterownik CNC (pamięć parametrów) | Utrata programu po wyłączeniu | Wymiana baterii co 3–4 lata |
| Degradacja złączy Sub-D enkoderów | Kable enkoderowe silników serwo | Błędy pozycji, FOLLOWING ERROR | Czyszczenie i inspekcja co rok |
| Przepalenie optosprzęgaczy I/O | Karty osi 95A1/57A1/15A1 | Wejścia/wyjścia nie reagują | Pomiar napięcia izolacji co rok |
| Zużycie przekaźników w szafie I/O | Moduły przekaźnikowe PCB | Losowe błędy sekwencji | Wymiana po 10 mln cykli |
| Deformacja termiczna tranzystorów IGBT | Serwonapędy FACOS ASY 500 | Alarm overtemperature, HALT | Czyszczenie radiatora co rok |
| Korozja na listwach zaciskowych | Szafa sterownicza (wilgoć) | Przerwy w obwodach, alarm I/O | Uszczelnienie szafy, osuszacz |
| Usterka pamięci Flash programu CNC | Sterownik A.AMS AP08 | Błąd bootowania, brak programu | Backup na kartę SD lub PC |
Kompleksowy zakres usług ACORE dla maszyn nawijarkowych
ACORE oferuje pełen zakres usług serwisowych dla maszyn CNC do nawijania i obróbki drutu:
Diagnostyka sterownika CNC
- ▸Odczyt i analiza kodów błędów alarmu
- ▸Oscyloskopowa analiza magistrali RS422/RS232/CAN
- ▸Test komunikacji karta osi ↔ serwonapęd
- ▸Weryfikacja sygnałów enkoderów A/B/Z
- ▸Analiza logiki sekwencji programu
Naprawa kart osi i I/O
- ▸Wymiana chipów RS422 (MAX490, AM26LS32)
- ▸Wymiana uszkodzonych optosprzęgaczy
- ▸Regeneracja przekaźników i tranzystorów wyjść
- ▸Odbudowa ścieżek PCB po korozji
- ▸Wymiana kondensatorów elektrolitycznych
Serwis serwonapędów
- ▸Wymiana modułów IGBT H-bridge
- ▸Wymiana kondensatorów DC bus
- ▸Naprawa driverów bramek (IR2110, HCPL-314J)
- ▸Kalibracja VELOCITY / OFFSET / GAIN
- ▸Test obciążeniowy po naprawie z pomiarem prądu
Odtwarzanie oprogramowania CNC
- ▸Odczyt zawartości Flash / EPROM / SRAM
- ▸Backup oprogramowania na nośnik zewnętrzny
- ▸Zapis oprogramowania do nowej pamięci
- ▸Weryfikacja sum kontrolnych CRC
- ▸Przekazanie kopii klientowi
Serwis maszyn nawijarkowych CNC – Gliwice, Zabrze, Rybnik, Żory i cały Śląsk
Zakłady produkcyjne z branży metalowej i sprężynowej działające na Śląsku to nasi kluczowi klienci. Region Śląski, z Gliwicami, Zabrzem, Rybnikiem i Żorami jako głównymi ośrodkami przemysłowymi, skupia wiele zakładów produkujących elementy metalowe, sprężyny przemysłowe i komponenty dla motoryzacji. Wiele z tych zakładów eksploatuje właśnie maszyny Macri Italia, Braco czy Wafios zakupione w latach 2000–2010. ACORE jest do Twojej dyspozycji w godzinach pracy, pon–pt 8:00–16:00. Dojazd na diagnozę na miejscu – dostępny dla firm w promieniu 30 km od Knurowa.
FAQ – Serwis elektroniki maszyn CNC nawijarkowych
Jakie marki maszyn do nawijania i obróbki drutu naprawiacie?+
Naprawiamy elektronikę maszyn włoskich (Macri Italia, Braco, Simplex), niemieckich (Wafios, Maro, Koch), japońskich (Itaya, Omni, Asahi Seiki) oraz innych. Specjalizujemy się w systemach sterowania CNC tych maszyn: sterowniki, karty osi, serwonapędy, szafy I/O i panele HMI.
Czy naprawiacie stare sterowniki CNC bez dokumentacji?+
Tak. Starsze maszyny z lat 90. i 2000. często mają niekompletną dokumentację. Działamy metodą analizy funkcjonalnej – badamy przebiegi oscyloskopem, odczytujemy zawartość pamięci Flash/EPROM i rekonstruujemy schemat elektryczny na podstawie pomiarów. W wielu przypadkach udaje nam się przywrócić pełną funkcjonalność bez dostępu do schematu.
Jak zabezpieczyć maszynę CNC przed kolejną awarią?+
Zalecamy: 1) Regularna wymiana kondensatorów elektrolitycznych w zasilaczach i napędach co 10 lat eksploatacji. 2) Czyszczenie i weryfikacja złączy enkoderowych co rok. 3) Monitoring temperatury szafy sterowniczej (montaż termometru cyfrowego z alarmem). 4) Wykonanie kopii backup oprogramowania CNC na zewnętrznym nośniku. 5) Wymiana baterii SRAM w sterowniku co 3–4 lata.
Czy możecie dojechać do maszyny w zakładzie na Śląsku?+
Tak – dla firm z Gliwic, Zabrza, Rybnika, Żor, Katowic i okolicznych miejscowości oferujemy dojazd technika do zakładu z kompletem narzędzi serwisowych. Usługa dojazdowa dostępna jest w godzinach pon–pt 8:00–16:00 po wcześniejszym umówieniu.
Co zrobić jeśli maszyna straciła program CNC?+
Należy natychmiast wyłączyć maszynę i nie wykonywać żadnych operacji. Skontaktuj się z ACORE – w wielu przypadkach program jest nadal możliwy do odczytania z pamięci Flash lub SRAM ze zrozumiałą baterią. Jeśli program jest naprawdę utracony, możemy pomóc w rekonstrukcji na podstawie dokumentacji technologicznej lub analizy kinestetycznej maszyny.
Skontaktuj się z ACORE – Serwis elektroniki maszyn CNC na Śląsku
ACORE Serwis Elektroniki Przemysłowej, Knurów (Śląsk) – specjalistyczny serwis maszyn CNC do nawijania sprężyn i obróbki drutu. Obsługujemy firmy z Gliwic, Zabrza, Rybnika, Żor, Katowic oraz całej Polski. Pracujemy pon–pt 8:00–16:00. Bezpłatna wycena po diagnostyce. Nie podajemy cen bez uprzedniej diagnozy – każda maszyna i każda usterka jest inna. Gwarancja 12 miesięcy na wszystkie naprawy.
