Naprawa chillera do lasera – S&A TEYU, Filtrine, Mydax, Thermonics i inne
Laser CO₂, światłowodowy czy Nd:YAG zatrzymuje się w momencie, gdy chiller sygnalizuje alarm i odcina chłodzenie. Każda godzina przestoju to realna strata. Acore wykonuje komponentową naprawę elektroniki agregatów chłodniczych wszystkich głównych producentów – diagnostyka sterownika PID, naprawa falownika sprężarki, wymiana czujników NTC/PT100, naprawa pompy EC. Działamy od poniedziałku do piątku w godzinach 8:00–16:00. Obsługujemy zakłady z Knurowa, Gliwic, Rybnika, Zabrza, Bytomia i całego Śląska.
Dlaczego chiller do lasera to urządzenie krytyczne?
Agresywna elektronika laserów generuje ogromne ilości ciepła, które musi być odprowadzane z precyzją rzędu ±0,1°C. Laser CO₂ o mocy 150 W wymaga chillera odprowadzającego kilkaset watów ciepła – w innym wypadku rezonator termicznie się rozstraja, a wiązka traci skupienie. Lasery światłowodowe IPG, Raycus i MAX Power dysponują mocami od 500 W do 30 kW, co wymaga agregatów chłodniczych o wydajności chłodniczej od 1,5 do ponad 30 kW.
Awaria chillera to natychmiastowe zatrzymanie produkcji. Cięcie, znakowanie, spawanie – wszystkie procesy laserowe wymagają aktywnego chłodzenia. Gdy pojawi się alarm E3 (przegrzanie) lub E4 (niski przepływ), laser przechodzi w tryb bezpieczeństwa i blokuje emisję. Tymczasem nowy chiller S&A TEYU CWFL-3000 kosztuje 8 000–18 000 zł, a czas dostawy z Chin to 2–6 tygodni. Naprawa elektroniki komponentowo jest wielokrotnie szybsza i tańsza.
Serwis Acore naprawia elektronikę chillerów laserowych od przyjęcia urządzenia do wydania w ciągu 1–3 dni roboczych. Diagnostyka obejmuje oscyloskop, analizator impedancji, kamery termiczną i zimny spray – kompleksowa analiza bez wymiany całych modułów na zapas.
Producenci chillerów do laserów – modele i naprawiane usterki
Poniższa tabela zestawia 8 najczęściej spotykanych marek agregatów chłodniczych do laserów przemysłowych wraz z naprawianymi modelami, typem sterowania i charakterystyczną usterką elektroniczną.
| Producent | Kraj | Modele | Typ lasera | Sterownik | Typowa usterka |
|---|---|---|---|---|---|
| S&A / TEYU | Chiny / Korea | CW-3000, CW-5000, CW-5200, CW-6000, CWFL-1500, CWFL-3000 | CO₂, światłowodowy, Nd:YAG | PID z wyświetlaczem LED/LCD, RS-485 | E1–E7, czujnik NTC, pompa EC, falownik |
| Filtrine | USA | PC Series, HC Series, CC Series | CO₂, Nd:YAG, eksimerowy | Microchip PIC, Modbus RTU, RS-232 | Zasilacz 24 VDC, moduł przekaźnikowy, termistor PT100 |
| Mydax | USA | 1AC5, 1AC10, Micro-Series | Nd:YAG, diodowy, eksimerowy | Allen-Bradley Micro820, alfanumeryczny LCD | Ekspander I/O, awaria przetwornika ciśnienia, moduł HMI |
| Thermonics | USA | T-2500E, T-4000, T-7500 | Nd:YAG, pumped solid-state | Wbudowany sterownik PC, GPIB, RS-232 | Karta I/O ISA/PCI, zasilacz ATX, moduł SSR |
| Tek-Temp (Advantage) | USA | TCU-Series, CRS-Series | CO₂, światłowodowy, diodowy | Watlow EZ-ZONE, Modbus TCP | Moduł Ethernet, czujnik RTD PT100, SSR |
| HT-5200 / Hylec | Chiny | HT-3000, HT-5200, HT-7000 | CO₂ niskiej i średniej mocy | Mikrosterownik STM32, wyświetlacz TFT | Przegrzanie procesora STM32, awaria wyświetlacza TFT |
| Laird Thermal (Nexthermal) | USA | PF Series, HC Series | Diodowy, DPSS | PID cyfrowy, SPI bus | Sterownik TEC Peltier, mostek MOSFET H-bridge |
| SMC HRS Series | Japonia | HRS012, HRS018, HRS050 | Różne typy przemysłowe | Panasonic FP-X PLC, EtherNet/IP | Karta wejść analogowych, czujnik poziomu, wentylator EC |

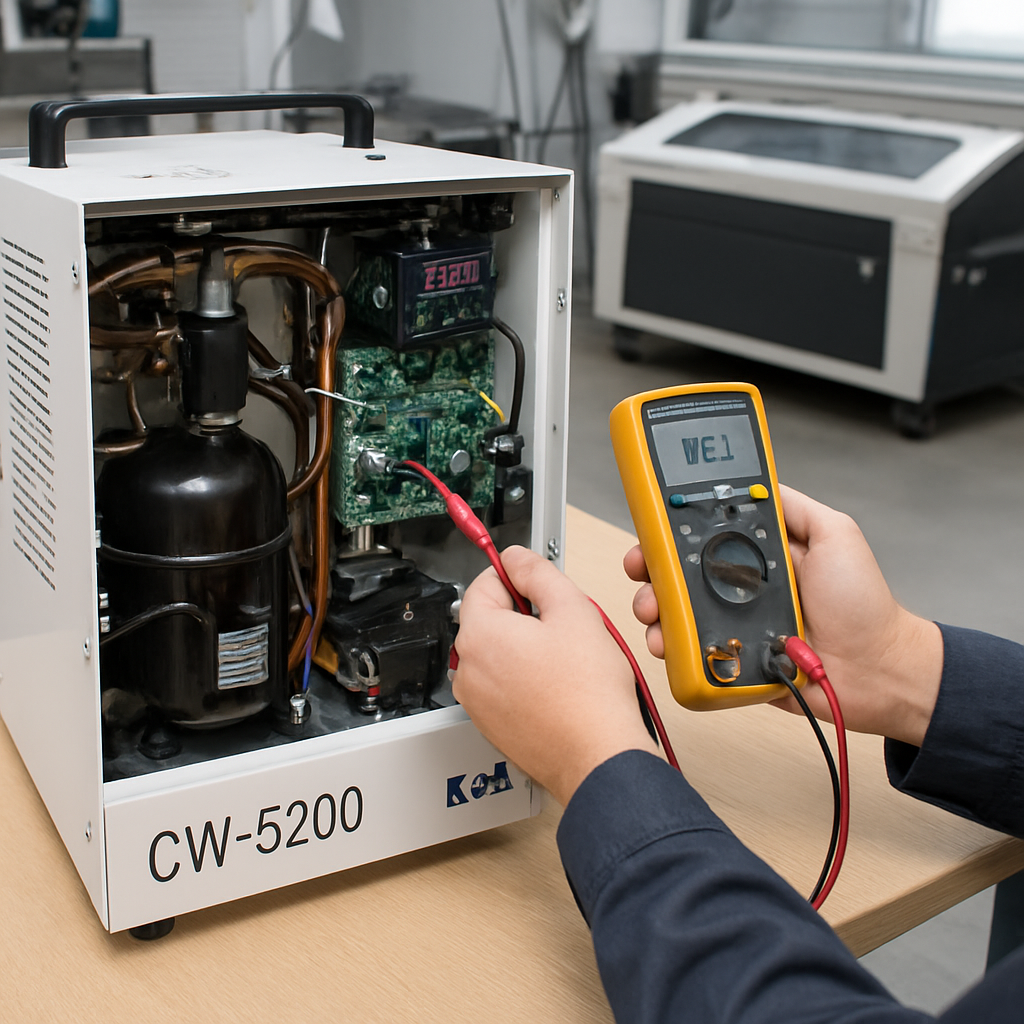

Anatomia awarii elektroniki chillera laserowego
Chiller do lasera to złożony system mechatroniczny: sprężarka inwerterowa (lub on/off), pompa cieczy (EC lub BLDC), wentylator skraplacza, czujniki temperatury NTC/PT100, czujnik przepływu, czujniki ciśnienia LP/HP oraz sterownik PID lub mikrokontroler zarządzający całym układem.
Najczęstsze awarie elektroniki – 4 węzły krytyczne

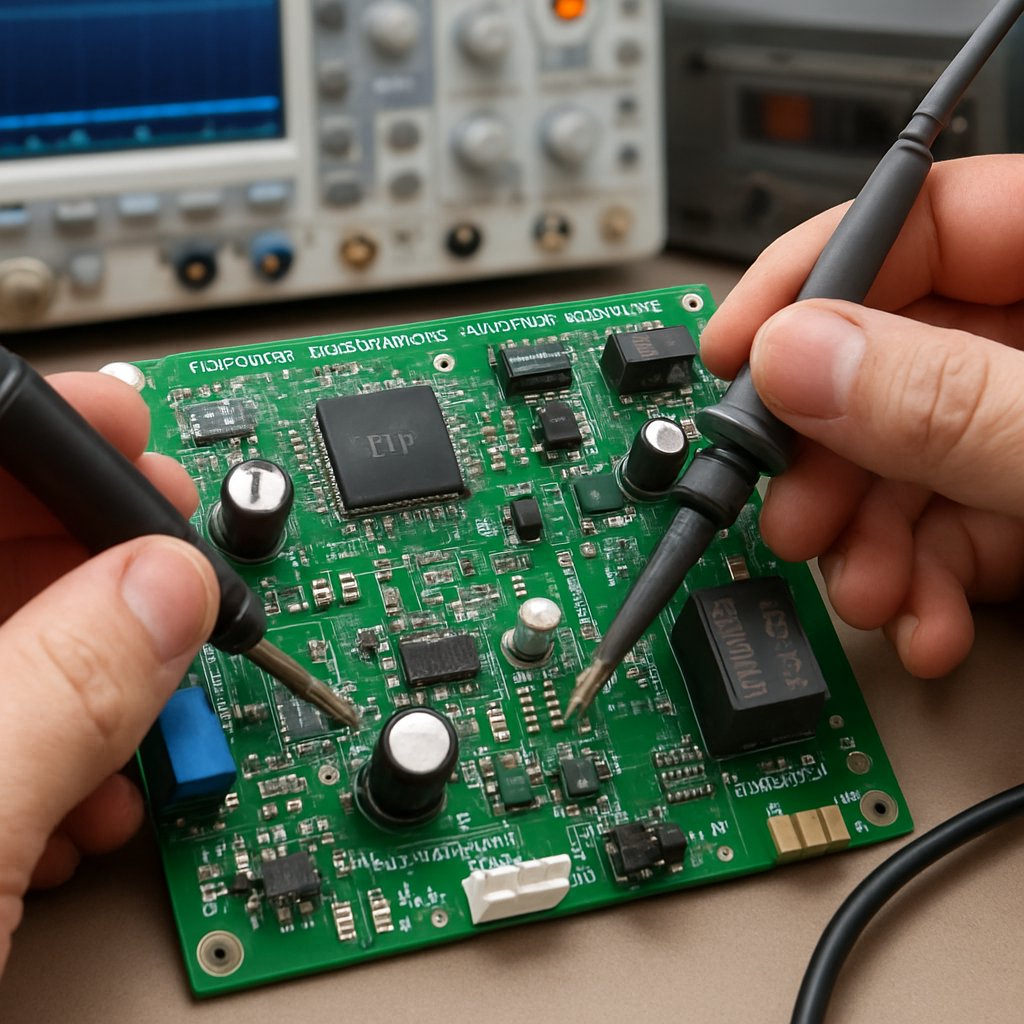

1. Sterownik PID / mikrokontroler główny
W najtańszych chillerach S&A TEYU są to proste sterowniki PID z wyświetlaczem LED. W droższych modelach – mikrokontrolery STM32 lub PIC24. Najczęstsza usterka to wysychanie kondensatorów elektrolitycznych w zasilaczu 5 V/12 V i zanieczyszczenie fluksem złączy SPI/I2C.
2. Falownik sprężarki inwerterowej
Chillery inwerterowe (CWFL-1500 do CWFL-6000) zawierają moduł IGBT 3-fazowy. Typowe uszkodzenie: przebicie tranzystora IGBT lub uszkodzenie drivera HCPL-316J na skutek przepięć sieci. Naprawa polega na wymianie modułu IPM i sterownika bramek.
3. Driver pompy EC/BLDC
Pompy bezszczotkowe EC i BLDC sterowane są mostkiem H-MOSFET z enkoderem Halla. Awaria mostka MOSFET (częsta przy przepięciach 230 V~) objawia się brakiem startu pompy i alarmem E4. Wymiana konkretnych FET-ów IRF540N lub IRFB4410 przywraca pełną funkcję.
4. Czujniki NTC / PT100 i wiązki
Termistory NTC 10kΩ montowane w połączeniach cieczy ulegają korozji złączy przy obecności inhibitorów antykorozyjnych w obiegu. Rezystancja zmienia się poza zakres kalibracji, wywołując fałszywe alarmy E1 lub E2. Naprawa: wymiana czujnika + recalibration offset.
Kody alarmów S&A TEYU CW/CWFL – diagnostyka i naprawy
Seria CW (3000/5000/5200/6000) i CWFL (1500/3000/6000) S&A TEYU stosuje zunifikowane kody alarmowe E1–E7 oraz ciśnieniowe P1/LO. Poniżej tabela z mechaniką awarii i zakresem naprawy komponentowej.
| Kod | Opis alarmu | Mechanizm uszkodzenia | Naprawa |
|---|---|---|---|
| E1 | Błąd czujnika temperatury wyjściowej | Przerwa lub zwarcie termistora NTC 10kΩ | Wymiana czujnika NTC, naprawa wiązki |
| E2 | Błąd czujnika temperatury powrotnej | Uszkodzenie NTC na powrocie, korozja złącza | Wymiana czujnika, czyszczenie złączy |
| E3 | Alarm wysokiej temperatury – przegrzanie | Brud na skraplaczu, awaria wentylatora, niedobór czynnika | Czyszczenie skraplacza, wymiana wentylatora, uzupełnienie R410A |
| E4 | Alarm niskiego przepływu cieczy | Zatkany filtr, awaria pompy, powietrze w układzie | Czyszczenie filtra, naprawa/wymiana pompy, odpowietrzenie |
| E5 | Błąd komunikacji z falownikiem sprężarki | Uszkodzenie transceivera RS-485, przerwa kabla | Wymiana układu MAX485, naprawa wiązki CAN/485 |
| E6 | Alarm niskiego napięcia / zasilania | Uszkodzony zasilacz impulsowy 24 V, awaria kondensatorów | Naprawa/wymiana zasilacza, wymiana kondensatorów elektrolitycznych |
| E7 | Przeciążenie silnika pompy | Uszkodzony driver pompy BLDC, zablokowane wirniki | Wymiana drivera BLDC, oczyszczenie/wymiana pompy |
| P1 / LO | Alarm niskiego ciśnienia | Nieszczelność układu, niedobór czynnika R410A/R407C | Wykrycie wycieku, uzupełnienie czynnika, próba szczelności |
Zakres napraw elektroniki chillerów laserowych – Acore
Serwis Acore realizuje pełen zakres napraw elektroniki agregatów chłodniczych do laserów na poziomie komponentowym – bez wymiany całych modułów na nowe, co drastycznie obniża koszt naprawy.
Sterownik PID / mikrokontroler
- ▸Wymiana kondensatorów elektrolitycznych
- ▸Naprawa zasilacza impulsowego 5/12/24 V
- ▸Wymiana transceivera RS-485/Modbus
- ▸Kalibracja offsetów czujników
- ▸Programowanie mikrokontrolera (STM32/PIC)
Falownik sprężarki inwerterowej
- ▸Wymiana modułu IGBT/IPM
- ▸Naprawa drivera bramek HCPL-316J
- ▸Wymiana kondensatorów DC bus
- ▸Test i kalibracja prądu szuntowego
- ▸Aktualizacja firmware falownika
Pompa, czujniki, komunikacja
- ▸Naprawa mostka MOSFET pompy BLDC
- ▸Wymiana czujnika NTC/PT100
- ▸Naprawa czujnika przepływu (hallotron)
- ▸Naprawa kabli i złączy Molex/JST
- ▸Test komunikacji RS-485/CAN
Obszar obsługi – Śląsk i cała Polska
Serwis Acore przyjmuje chillery laserowe wysyłkowo z całej Polski oraz osobiście z firm położonych w promieniu 30–40 km od Knurowa. Urządzenia można dostarczyć w dni robocze w godzinach 8:00–16:00. Czas reakcji dla firm ze Śląska: wizyta diagnostyczna tego samego lub następnego dnia roboczego.
Najczęstsze pytania (FAQ)
Co oznacza alarm E1 w chillerze S&A TEYU?
Alarm E1 w serii CW i CWFL oznacza usterkę czujnika temperatury cieczy chłodzącej na wyjściu (NTC). Najczęstsze przyczyny to przerwa kabla czujnika, korozja złącza lub uszkodzenie samego termistora NTC. Wymaga pomiaru rezystancji i wymiany czujnika lub naprawy wiązki.
Jak długo trwa naprawa chillera do lasera?
Standardowy czas naprawy elektroniki chillera laserowego wynosi 1–3 dni robocze od momentu dostarczenia urządzenia do serwisu. W przypadku konieczności sprowadzenia części zamiennych czas może się wydłużyć do 5–7 dni.
Czy można naprawić chiller do lasera światłowodowego CWFL?
Tak, seria CWFL (TEYU) przeznaczona do laserów światłowodowych IPG, Raycus, MAX Power podlega pełnej naprawie komponentowej – sterownik PID, przetwornik EC, falownik pompy, moduł komunikacji RS-485/CAN.
Jakie są najczęstsze awarie elektroniki chillera laserowego?
Najczęstsze awarie to: uszkodzenie sterownika PID (przegrzanie kondensatorów elektrolitycznych), awaria tranzystora IGBT w falowniku sprężarki inwerterowej, uszkodzenie czujnika przepływu oraz spalenie złącza czujnika temperatury NTC. Rzadziej spotykamy uszkodzenia mikroprocesora głównego.
Na czym polega naprawa komponentowa chillera – co to znaczy?
Naprawa komponentowa oznacza diagnostykę i wymianę konkretnych uszkodzonych elementów elektronicznych na płycie PCB (kondensatory, tranzystory, układy scalone) zamiast wymiany całego modułu lub urządzenia. Jest kilkakrotnie tańsza od zakupu nowego sterownika i pozwala uniknąć przestoju produkcji.
