Naprawa agregatu chłodniczego Thermotek AG ZKS-3 i podobnych urządzeń – chłodzenie laserów, drukarek SLM, maszyn EDM i CNC

Thermotek AG ZKS-3 w serwisie Acore – przykład zrealizowanej naprawy

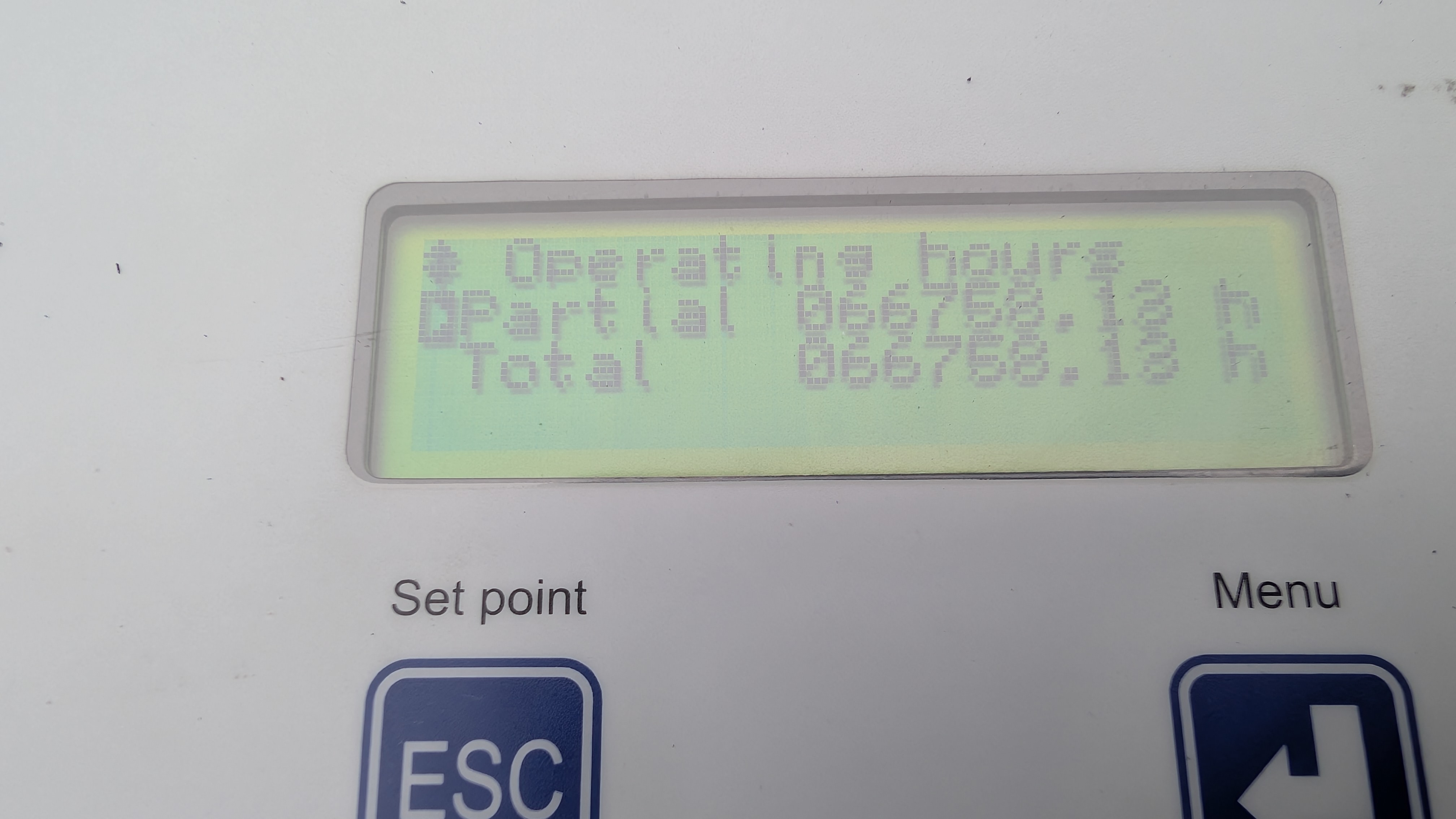

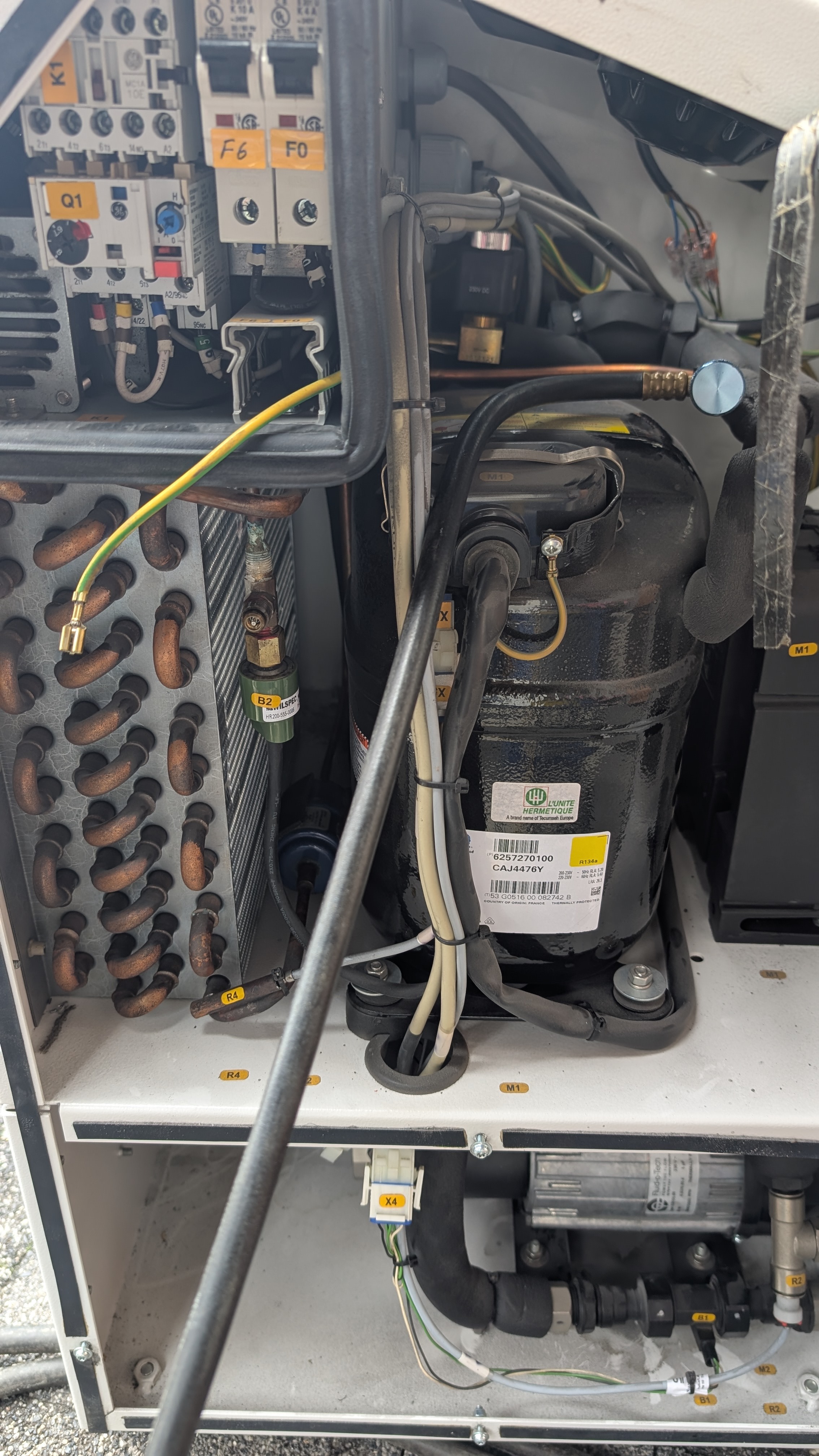

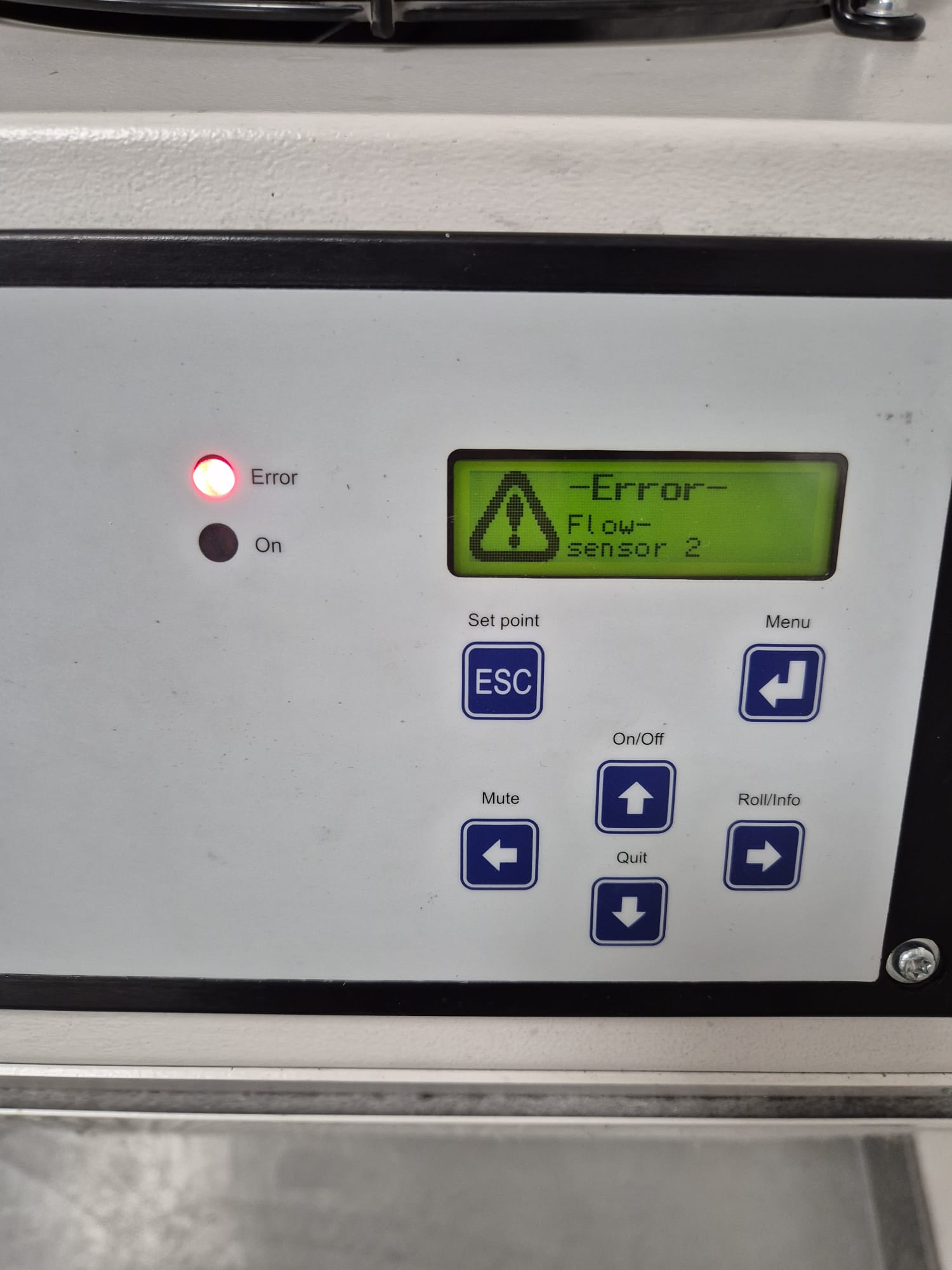

Agregat Thermotek AG ZKS-3 (przejęty przez technotrans SE) to precyzyjny chiller freonowy R134a o mocy chłodniczej do 3 kW, stosowany do chłodzenia laserów światłowodowych i CO2 w zakresie temperatur +5°C … +40°C ze stabilnością ±0,3°C. Poniższe zdjęcia dokumentują zlecenie zrealizowane w warsztacie Acore – agregat zgłoszony z błędem Flow-sensor 2 (awaria czujnika przepływu obwodu wtórnego) i ponad 66 750 godzin pracy łącznie.

Dlaczego lasery, drukarki SLM i maszyny EDM wymagają zewnętrznych agregatów chłodniczych?

Wysoko wydajne urządzenia przemysłowe generują ilości ciepła, których żaden wentylator ani chłodnica powietrzna nie jest w stanie odprowadzić wystarczająco szybko. Laser światłowodowy o mocy 6 kW produkuje nawet 3–4 kW ciepła odpadowego z rezonatora i głowicy tnącej. Drukarka SLM do tytanu potrzebuje utrzymania temperatury komory lasera i optyki w zakresie ±0,1–0,5°C – nawet minimalne odchylenia powodują dryf ogniskowania i wady wydruku. Maszyna EDM w trybie ciągłym wytwarza ponad 8 kW ciepła w elektrodzie drutowej i dielektryku. W każdym z tych przypadków zewnętrzny agregat chłodniczy (chiller freonowy lub termoelektryczny) jest jedynym rozwiązaniem gwarantującym stabilną, precyzyjną temperaturę niezależnie od warunków otoczenia.

Agregat chłodniczy różni się od zwykłego klimatyzatora tym, że chłodzi ciecz (wodę dejonizowaną, glikol etylowy lub wodę techniczną)krążącą w zamkniętym obiegu przez chłodzone urządzenie. Precyzja regulacji temperatury sięga ±0,1°C w modelach laboratoryjnych i ±0,5°C w modelach przemysłowych.

Urządzenia wymagające precyzyjnych agregatów chłodniczych

Wszyscy producenci precyzyjnych agregatów chłodniczych – modele i zastosowania

Poniższa tabela zawiera kompletny przegląd producentów, których urządzenia serwisujemy. Wszystkie marki – od koreańskich S&A po szwajcarskie Huber – łączy wspólna architektura elektroniczna: sterownik PID/mikrokontroler, czujniki PT100/PT1000, interfejs RS-232/RS-485/Modbus, falownik pompy i moduł protkcji freonowej.

Chłodzenie drukarek metalowych SLM i DMLS – kluczowe wymagania chillera

Drukarki metalowe SLM Solutions SLM®280, EOS M 290, Trumpf TruPrint 3000, Renishaw RenAM 500 czy Nikon SLM Solutions 500 pracują z laserami światłowodowymi o mocy 200–1 000 W (często 4 lasery równolegle). Całe ciepło odpadowe z rezonatorów laserowych, układu skanowania i elektroniki sterującej musi być odprowadzone przez wodę dejonizowanąo stałej temperaturze 18–22°C ±0,5°C.

Producenci drukarek metalowych (EOS, SLM Solutions, Renishaw) wymagają stosowania wody DI o rezystywności ≥1 MΩ·cm i pH 7,0–8,5. Standardowe chillers przemysłowe z wodą techniczną nie spełniają tych wymagań. Każde odchylenie temperatury o więcej niż 2°C od setpointu powoduje automatyczne zatrzymanie procesu drukowania przez system bezpieczeństwa maszyny.

Typowe usterki agregatów chłodniczych dla drukarek SLM

Jak przebiega diagnostyka i naprawa agregatu chłodniczego w Acore?

1. 1

   Przyjęcie i wstępna analiza

   Klient dostarcza agregat lub opisuje objawy telefonicznie. Weryfikujemy kody błędów, historię eksploatacji (licznik godzin) i dokumentację. Pobieramy zdjęcia stanu zewnętrznego i ustawiamy priorytet naprawy.

2. 2

   Diagnostyka elektryczna sterownika

   Mierzymy napięcia zasilania (5V, 12V, 24V) na szynie głównej, sprawdzamy ciągłość sygnałów z czujników PT100/PT1000/NTC i Hall-effect, weryfikujemy komunikację RS-232/485/Modbus z laptopem diagnostycznym.

3. 3

   Diagnostyka układu freonowego (jeśli wymagana)

   Sprawdzamy ciśnienia po stronie niskiej i wysokiej manometrem dwuwskazówkowym, weryfikujemy superheat i subcooling, oceniamy stan zaworu EEV i sprężarki. Wymagany certyfikat F-gazowy.

4. 4

   Naprawa komponentowa PCB

   Wymieniamy uszkodzone układy scalone: mostki prostownicze, tranzystory MOSFET sterownika pompy, kondensatory elektrolityczne (mierzymy ESR), wzmacniacze operacyjne wejść czujnikowych, układy RS-485 (MAX485/SP485) i mikrokontrolery.

5. 5

   Testy i kalibracja

   Uruchamiamy agregat na stanowisku testowym z symulowanym obciążeniem cieplnym, weryfikujemy dokładność pomiaru temperatury (±0,1°C), sprawdzamy działanie wszystkich zabezpieczeń, testujemy komunikację z urządzeniem nadrzędnym.

6. 6

   Protokół i wydanie

   Wystawiamy protokół serwisowy z opisem usterki, naprawionych komponentów i wynikami testów. Agregat gotowy do odebrania lub wysyłki kurierskiej.

Zakres napraw agregatów chłodniczych w Acore

Serwis agregatów chłodniczych – obsługiwane regiony i miasta

Acore świadczy usługi naprawy agregatów chłodniczych w godzinach 8:00–16:00 pon.–pt. Urządzenia przyjmujemy w warsztacie w Knurowie (ul. Szparagowa), a w promieniu ~30 km realizujemy dojazd do klienta. Agregaty z całej Polski prosimy wysyłać kurierem – po uzgodnieniu.
