Wózek widłowy z podniesionym masztem i ładunkiem to pojazd o ograniczonej widoczności ze stanowiska operatora – w najgorszym przypadku martwa strefa obejmuje przestrzeń bezpośrednio za pojazdem i po bokach. Tradycyjne lusterka pokrywają część tej przestrzeni, jednak w wąskich korytarzach, przy ciasnych manewrach i w zmiennych warunkach oświetleniowych ich skuteczność jest niewystarczająca. Nowoczesne rozwiązania – kamery z widokiem 360°, systemy RFID/UWB wykrywania pieszych i monitoring przestrzeni wokół wózka – tworzą kompletną tarczę bezpieczeństwa bez martwych stref. Montujemy te systemy dla firm z Knurowa, Gliwic, Rybnika, Jastrzębia-Zdroju, Wodzisławia Śląskiego i całego powiatu gliwickiego.
Przegląd dostępnych systemów bezpieczeństwa
Dobór systemu zależy od specyfiki obiektu, intensywności ruchu, liczby wózków i wymagań BHP. Oto zestawienie rozwiązań, które instalujemy:
| System | Technologia | Co wykrywa | Zasięg | Działa bez tagów |
|---|---|---|---|---|
| Kamera cofania | CMOS / CCD | Obraz za wózkiem | 3–8 m | Tak |
| System 4 kamer 360° | 4× CMOS surround | Pełen widok dookoła | 2–6 m | Tak |
| Kamera wideodynamiczna masztu | WDR CMOS | Widok przez ładunek | do 20 m | Tak |
| RFID/UWB (tag aktywny) | UWB 3.1–10.6 GHz | Pracownicy z tagiem | do 15 m | Nie – tag wymagany |
| Radar 24 GHz | FMCW radar | Obiekty ruchome | do 8 m | Tak |
| Lidar 2D/3D | ToF laser 905 nm | Każdy obiekt ruchomy | do 25 m | Tak |
System kamer 360° – widok surround na monitorze operatora
System czterech kamer (przód, tył, lewa, prawa strona wózka) z widokiem surround view to rozwiązanie znane z samochodów premium, przeniesione na grunt wózków widłowych. Obraz z czterech kamer jest w czasie rzeczywistym składany przez procesor obrazu w jeden widok z lotu ptaka i wyświetlany na kolorowym monitorze 7" lub 10" przy stanowisku operatora.
Operator widzi przestrzeń dookoła całego wózka bez konieczności obracania głowy – szczególnie cenne przy manewrach wstecznych w wąskich korytarzach i podczas pobierania palet z regałów. Kamera masztu (zamontowana nad widłami, patrząca w dół i do przodu) eliminuje martwe pole za wysokim ładunkiem.

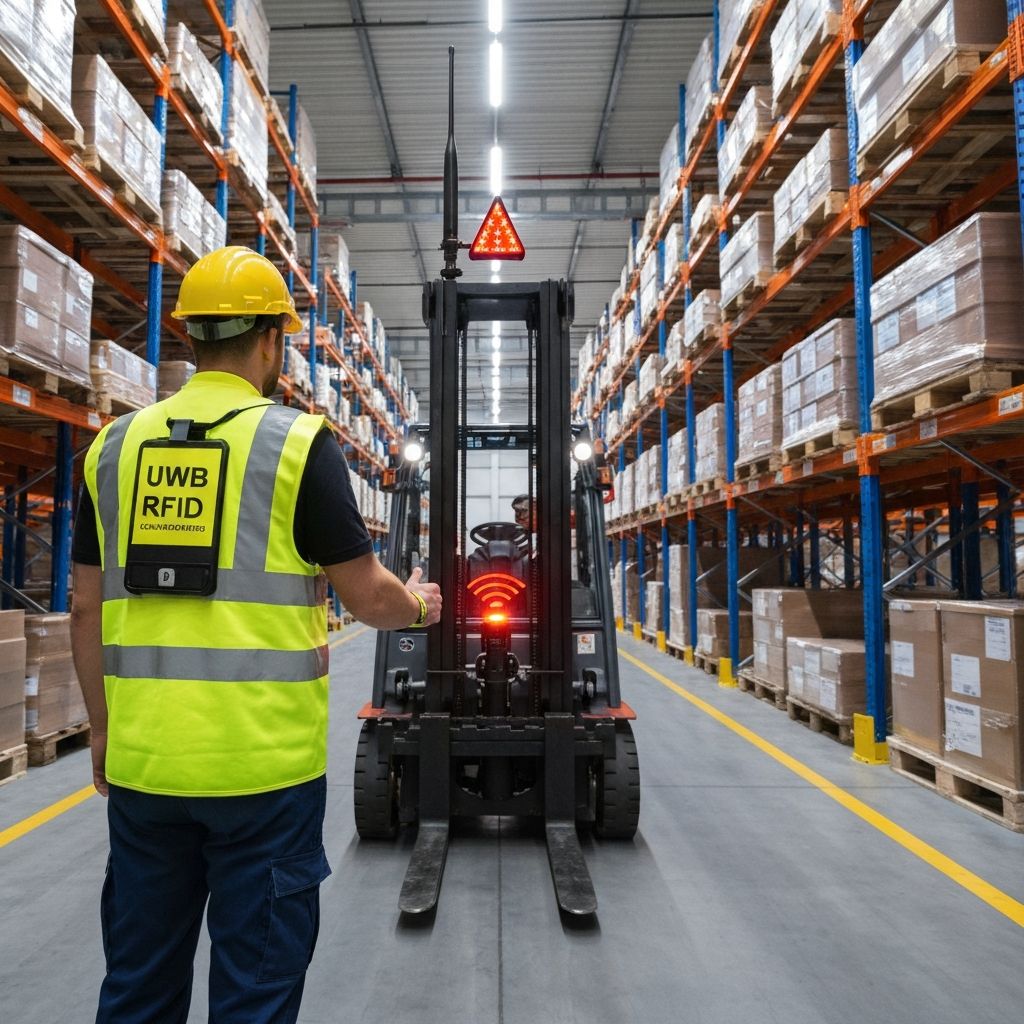

Radiowe wykrywanie ludzi – technologia RFID i UWB
Kamery widzą to, co widzi kamera – mają ograniczoną skuteczność w warunkach złego oświetlenia, zapylenia, mgły chłodniczej i zasłoniętych rogów regałów. Technologia RFID/UWB (Ultra-Wideband) działa niezależnie od warunków wizualnych – wykrywa aktywne tagi noszone przez pracowników nawet za regałem, w ciemności i przez metalowe przeszkody.
Jak działa system UWB wykrywania pieszych?
- Tag na pracowniku: Każdy pracownik wchodzący do strefy operacyjnej wózków nosi aktywny tag UWB – karta w kamizelce, opaska lub brelok. Tag emituje impulsy radiowe z częstotliwością do 10 Hz.
- Antena na wózku: Na maszcie lub dachu wózka zamontowana jest antena odbiorcza UWB z dokładnością pozycjonowania ±30 cm – znacznie precyzyjniejsza niż tradycyjne RFID.
- Detekcja zbliżenia: Gdy tag znajdzie się w strefie ostrzeżenia (np. 3 m) lub niebezpiecznej (1,5 m), moduł sterujący natychmiast aktywuje: alarm wizualny i dźwiękowy na wózku, wibrację na tagu pracownika.
- Opcjonalne spowolnienie/zatrzymanie: W zaawansowanych instalacjach sygnał z modułu UWB może być podłączony do sterownika wózka – po wejściu pieszego do strefy krytycznej wózek automatycznie ogranicza prędkość lub zatrzymuje się.
Scenariusze zastosowania w firmach ze Śląska
Magazyn wysokiego składowania
Kamery 360° z widokiem surround eliminują martwe pola w korytarzach 2,7 m. UWB chroni pracowników w strefach kompletacji.
Zalecana technologia: 4× kamery surround + UWB
Hala produkcyjna z ruchem mieszanym
Radar 24 GHz wykrywa obiekty ruchome bez tagów – chroni także gości i podwykonawców bez kart RFID.
Zalecana technologia: Radar + kamera cofania
Chłodnia i mroźnia
Kamery IP67 (-40°C) z ogrzewaniem obiektywu, UWB odporny na mgłę chłodniczą. Kamery zastępują lusterka zamarznięte w ujemnych temperaturach.
Zalecana technologia: Kamery cold-storage + UWB
Plac manewrowy / teren zewnętrzny
Kamera cofania z liniami pomocniczymi dla wózków spalinowych na placu. Radar 24 GHz do detekcji pieszych na obszarze bez zadaszenia.
Zalecana technologia: Kamera cofania + radar
Zakład z bramami przejściowymi
Czytniki RFID przy bramach automatycznie rejestrują wejście pracownika do strefy operacyjnej wózków – system wie, kto jest w niebezpiecznej strefie.
Zalecana technologia: RFID gate + tagi UWB
Flota wózków > 10 sztuk
Centralny system zarządzania zdarzeniami – loguje wszystkie alarmy, zbliżenia i incydenty z timestampem i numerem wózka. Raport miesięczny dla BHP.
Zalecana technologia: UWB cloud + dashboard
Wymagania prawne i normy
Instalacja systemów kamer i wykrywania pieszych jest zgodna z wymaganiami:
- PN-EN ISO 3691-1:2016 – wymagania widoczności operatora i eliminacji martwych stref;
- Dyrektywa maszynowa 2006/42/WE – środki zwiększające widoczność i bezpieczeństwo operacyjne;
- Rozporządzenie MPiT z 30 października 2018 r. (Dz.U. 2018 poz. 2147) – §8–10 dotyczące sygnalizacji i widoczności;
- RODO / UODO – kamery montowane na wózkach rejestrujące pracowników wymagają spełnienia wymogów ochrony danych osobowych (polityka retencji nagrań, oznakowanie stref).
Pomagamy przygotować uproszczoną dokumentację RODO dla systemów kamerowych montowanych na wózkach – wzór klauzuli informacyjnej dla pracowników.
Co obejmuje kompleksowy montaż?
- Audit przestrzeni: Oceniamy układ magazynu, strefy ryzyka i istniejące środki bezpieczeństwa – dobieramy optymalne rozwiązanie bez nadmiarowych kosztów.
- Projekt instalacji: Schemat montażu kamer, tras kablowych, lokalizacji monitora, zasilania 12–80V DC.
- Montaż mechaniczny: Montaż kamer na uchwytach ze stali nierdzewnej (IP67/IP69K), prowadzenie kabli w wiązce ze spiralnym oplotem.
- Konfiguracja obrazu: Kalibracja widoku surround, ustawienie linii pomocniczych, regulacja czułości detekcji (dla systemów z AI).
- Integracja z systemem wózka: Podłączenie sygnałów alarmowych do sterownika trakcji (opcja automatycznego hamowania), integracja z istniejącymi sygnałami F/R i Blue Spot.
- Szkolenie operatorów: 30-minutowe szkolenie operatorów z obsługi monitora i interpretacji alarmów.
- Dokumentacja: Protokół odbioru, schemat instalacji, certyfikaty IP kamery, zalecenia RODO.
Obszar obsługi – Knurów i okolice 30 km
Realizujemy montaże wyjazdowe dla firm w całym subregionie zachodnim Śląska: Knurów, Gliwice, Zabrze, Rybnik, Jastrzębie-Zdrój, Wodzisław Śląski, Żory, Mikołów, Orzesze, Łaziska Górne, Czerwionka-Leszczyny, Pszów, Rydułtowy, Radlin, Pilchowice, Sośnicowice, Gierałtowice, Ornontowice i okolice. Obsługujemy zarówno pojedyncze wózki, jak i floty kilkudziesięciu pojazdów.
Zamów bezpłatną konsultację i wycenę
Każdy projekt jest indywidualnie wyceniany po rozmowie o potrzebach Twojego zakładu. Możemy przeprowadzić bezpłatną wizję lokalną i przygotować projekt systemu bezpieczeństwa dostosowany do Twojej floty.
Często zadawane pytania
Czy kamery działają w ciemnym magazynie lub chłodni?⌄
Tak – montujemy kamery wyposażone w promieniowanie podczerwone (IR) do pracy w ciemnościach i wersje z ogrzewaniem obiektywu do pracy w mroźniach. Kamery WDR (Wide Dynamic Range) świetnie radzą sobie z kontrastowymi warunkami oświetleniowymi typowymi dla bram magazynowych.
Czy system RFID/UWB wymaga, aby wszyscy pracownicy nosili tagi?⌄
System UWB działa tylko na tagowane osoby, co oznacza, że nie chroni przed gośćmi czy podwykonawcami bez tagów. Dlatego w wielu przypadkach łączymy UWB z kamerami lub radarem – kamery chronią przed wszystkimi obiektami ruchomymi, UWB zapewnia precyzyjne pozycjonowanie i dodatkowy alert.
Czy montaż kamer i systemu UWB wymaga WiFi lub internetu w magazynie?⌄
Nie – montowane przez nas systemy działają lokalnie i autonomicznie. Kamery wyświetlają obraz bezpośrednio na monitorze wózka, a system UWB działa w sieci lokalnej lub całkowicie offline. Możliwość opcjonalnego eksportu logów przez WiFi lub LTE do raportowania BHP.
Czy nagrywają kamery montowane na wózkach i co z RODO?⌄
Kamery mogą być skonfigurowane w trybie podglądu na żywo (bez nagrywania) lub z nagrywaniem na kartę SD/serwer. W przypadku nagrywania pracownika wymagane jest spełnienie wymogów RODO – pomagamy przygotować stosowną dokumentację i klauzule informacyjne.
