Każdego roku w polskich magazynach i halach produkcyjnych dochodzi do setek wypadków z udziałem wózków widłowych i pieszych pracowników. Znaczna część z nich wydarza się w miejscach o ograniczonej widoczności – przy regałach, na skrzyżowaniach korytarzy, przy bramach rozładunkowych. Lampy ostrzegawcze Blue Spot i Red Spot to jedno z najskuteczniejszych i najszybciej zwracających się rozwiązań prewencyjnych, które możemy zamontować na każdym wózku widłowym – niezależnie od marki, modelu i rocznika. Świadczymy usługi montażu dla firm z Knurowa, Gliwic, Rybnika, Jastrzębia-Zdroju, Wodzisławia Śląskiego, Żor, Mikołowa, Orzesza i całego powiatu gliwickiego.
Czym jest Blue Spot i jak działa?

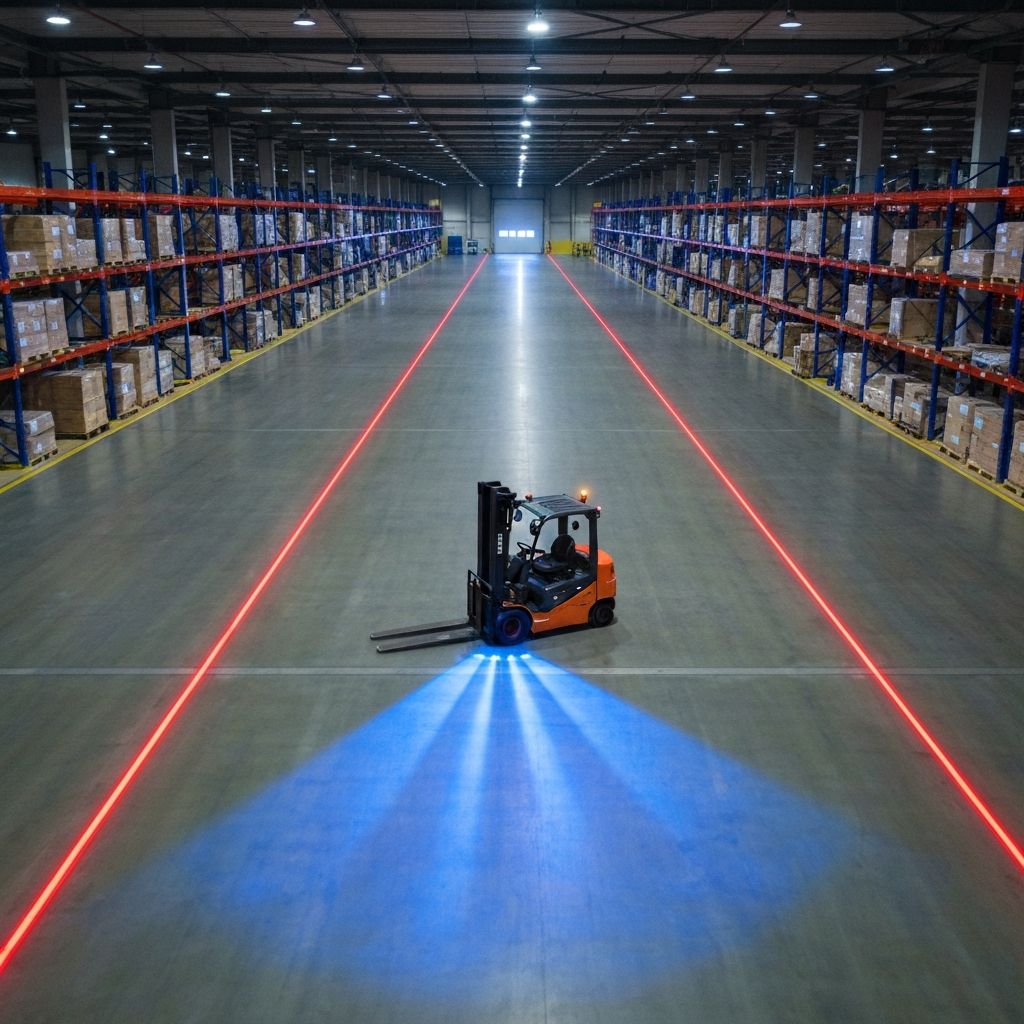

Blue Spot to lampa LED montowana na wózku widłowym, która projektoruje intensywną niebieską plamę świetlną na podłogę 3 do 5 metrów przed pojazdem (lub za nim – w zależności od kierunku jazdy). Człowiek reaguje na nieoczekiwane, jaskrawe światło pojawiające się na podłodze instynktownie i natychmiastowo – bez konieczności usłyszenia sygnału akustycznego czy zobaczenia samego wózka. To kluczowa zaleta w halach o wysokim poziomie hałasu tła, gdzie syreny i klaksony przestają być skuteczne.
Technologia wywodzi się z rozwiązań stosowanych przez największe firmy logistyczne świata (Amazon, DHL, Volkswagen) i jest wprost rekomendowana przez Państwową Inspekcję Pracy jako uzupełnienie audytów BHP w zakresie bezpieczeństwa ruchu wewnątrzzakładowego. W Polsce obowiązek zapewnienia bezpiecznych warunków pracy wynika z Kodeksu Pracy (art. 207 §2) i Rozporządzenia Ministra Pracy w sprawie ogólnych przepisów BHP – Blue Spot spełnia wymagania oznakowania stref zagrożenia.
Red Spot – strefa boczna i tylna
Red Spot (zwany też Red Zone lub Red Line) uzupełnia Blue Spot o boczne i tylne strefy ostrzegawcze. Lampa rzuca czerwoną linię lub prostokąt na podłogę po obu stronach wózka, wyznaczając wyraźną strefę niebezpieczeństwa. Pieszy widzi czerwoną granicę i instynktownie zatrzymuje się przed jej przekroczeniem. W połączeniu z Blue Spot tworzy pełne pokrycie 360°:
| System | Kolor projekcji | Zasięg | Kierunek | Zastosowanie |
|---|---|---|---|---|
| Blue Spot przód | Niebieski | 3–5 m | Przed wózkiem | Ostrzeżenie o nadjeżdżającym pojeździe |
| Blue Spot tył | Niebieski | 3–5 m | Za wózkiem | Jazda wstecz, cofanie z ładunkiem |
| Red Spot boczny | Czerwony | 0,8–1,2 m | Boki wózka | Strefa boczna niebezpieczeństwa |
| Red Zone tylny | Czerwony | 1,5–3 m | Tył wózka | Strefa cofania i manewrów |
| Combo 360° | Niebieski + Czerwony | Pełny okrąg | Wszystkie kierunki | Kompletne pokrycie strefy |
Reagowanie na kierunek jazdy – inteligentne przełączanie lamp
Standardowa instalacja Blue Spot świeci cały czas podczas pracy wózka. Prawdziwą wartość dodaną przynosi jednak instalacja z automatycznym reagowaniem na kierunek jazdy: lampa przednia aktywuje się podczas jazdy do przodu, a lampa tylna – podczas jazdy wstecz. System czyta sygnał kierunku jazdy bezpośrednio z instalacji wózka lub z dedykowanego czujnika enkodera.
Jak działa inteligentne przełączanie kierunku?
- Odczyt sygnału: Moduł sterujący odczytuje sygnał F/R (forward/reverse) z instalacji wózka – wystarczy podłączenie do istniejących przewodów sterujących silnikiem jazdy lub do wejść kierunkowych sterownika trakcji.
- Logika przełączania: Mikroprocesorowy moduł z opóźnieniem 0,2 s przełącza wyjście zasilania między lampą przednią a tylną – eliminuje niepotrzebne migotanie przy manewrach.
- Opcja prędkościowa: Dla wózków z sygnałem prędkości (CAN bus, enkoder) możliwe jest włączenie lamp dopiero powyżej progu 0,3 km/h – lampy nie świecą na postoju.
- Niezależność od marki: System jest kompatybilny z każdą marką wózka – Linde, Still, Jungheinrich, Toyota, Crown, Hyster, Yale, Caterpillar, Doosan i inne.
Zgodność z przepisami BHP – co mówi prawo?
Polskie przepisy BHP wymagają od pracodawcy oceny ryzyka zawodowego dla operacji z udziałem wózków widłowych (Rozporządzenie MPiPS z 26 września 1997 r., Dz.U. 2003 nr 169 poz. 1650). Blue Spot i Red Spot wpisują się w wymagania:
- PN-EN ISO 3691-1:2016 – bezpieczeństwo wózków widłowych, wymagania dla wózków elektrycznych z operatorem jadącym;
- Dyrektywa maszynowa 2006/42/WE – obowiązek zapewnienia widoczności operatora i sygnalizacji ruchu pojazdu;
- Rozporządzenie w sprawie BHP przy użytkowaniu wózków jezdniowych (Dz.U. 2018 poz. 47) – §9: pracodawca zapewnia sygnały ostrzegawcze dla ruchu pieszego i kołowego.
W trakcie kontroli PIP lampy Blue Spot są kwalifikowane jako środki techniczne organizacji ruchu wewnątrzzakładowego – ich obecność pozytywnie wpływa na ocenę prawidłowości działań pracodawcy w zakresie minimalizacji ryzyka wypadków.
Dla jakich branż i firm jest to rozwiązanie?
Montaż Blue Spot i Red Spot jest szczególnie wartościowy dla firm, w których ruch pieszych i wózków widłowych odbywa się w tej samej przestrzeni – czyli praktycznie każdego zakładu produkcyjnego, centrum logistycznego i dużego magazynu. W okolicach Knurowa (30 km) to między innymi:
Produkcja przemysłowa
Hale montażowe, linie produkcyjne – strefy mieszanego ruchu pieszych i wózków, wysoce ryzykowne środowisko
Logistyka i dystrybucja
Magazyny wysokiego składowania, cross-dock, centra fulfillment – duże natężenie ruchu wózków na wąskich korytarzach
Handel hurtowy i cash&carry
Obecność klientów w strefach operacyjnych wózków – szczególnie wysokie wymagania ostrzegania
Chłodnie i mroźnie
Ograniczona widoczność przez opary chłodnicze – Blue Spot zwiększa wykrywalność wózka w warunkach mgły
Recykling i gospodarka odpadami
Hałaśliwe środowisko zagłusza sygnały akustyczne – optyczne ostrzeżenie jest niezbędne
Przemysł wydobywczy i metalurgiczny
Śląskie kopalnie, koksownie, huty – wymagania wewnętrznych służb BHP często przekraczają normy ustawowe
Przebieg montażu krok po kroku
Montaże realizujemy wyjazdowo – przyjeżdżamy do siedziby klienta z pełnym zestawem narzędzi i komponentów, bez konieczności transportu wózka do naszego warsztatu. Typowy przebieg instalacji:
- Oględziny wózka i instalacji elektrycznej – ustalenie napięcia roboczego, dostępu do sygnałów kierunku jazdy, miejsca montażu lamp i prowadzenia wiązki kablowej.
- Dobór komponentów – lampa Blue Spot lub Red Spot w odpowiednim napięciu, moduł inteligentnego przełączania (jeśli zamówiony), przewody, złączki, opaski kablowe.
- Montaż mechaniczny – przymocowanie lamp na osłonie operatora lub ramie wózka z użyciem dedykowanych uchwytów (bez wiercenia w elementach nośnych).
- Okablowanie – prowadzenie przewodów w wiązce, podłączenie do instalacji 12–80V DC, podpięcie sygnałów F/R do modułu przełączającego.
- Testy i regulacja – weryfikacja zasięgu projekcji, regulacja kąta lampy, test przełączania przy jeździe w przód i wstecz.
- Protokół odbioru – dokumentacja foto montażu, schemat elektryczny, zalecenia eksploatacyjne dla operatora i służby BHP.
Obsługiwane marki i modele wózków widłowych
| Marka | Przykładowe modele | Napięcie | Dostęp F/R |
|---|---|---|---|
| Linde | E16–E80, H16–H50, T16–T25 | 24V / 48V / 80V | CAN bus / złącze X11 |
| Still | RX20, RX60, FM-X, EXD | 24V / 48V / 80V | CAN bus / złącze serwisowe |
| Jungheinrich | EFG 216–425, ERE 120–225, ECE | 24V / 48V | CAN bus / złącze X3 |
| Toyota | 8FBET, 8FB, 8FBN, Traigo | 24V / 48V | Molex / złącze AMP |
| Crown | SC 6000, FC 5200, RR 5200, PE | 24V / 36V / 48V | CANopen / złącze diagnostyczne |
| Hyster / Yale | J2.5XN–J5.5XN, ERP 20–35VT | 48V / 80V | Złącze OBD / CAN |
| Caterpillar / Mitsubishi | EP16–EP35N, FB15–FB35 | 24V / 48V | Złącze DLC / F-R relay |
| Doosan / Hyundai | B16–B35X, 15B–35B-9 | 24V / 48V | Relay F/R / CAN bus |
Obszar obsługi – Knurów i 30 km okolica
Świadczymy usługi wyjazdowe dla firm z:
Zamów wycenę montażu Blue Spot / Red Spot
Każda wycena jest indywidualna i zależy od liczby wózków, marki, modelu oraz zakresu instalacji. Odpowiadamy w ciągu 2 godzin roboczych. Możliwa wizja lokalna na terenie zakładu.
Często zadawane pytania
Czym różni się Blue Spot od Red Spot na wózku widłowym?⌄
Blue Spot to niebieska lampa projektorowa montowana z przodu lub tyłu wózka – rzuca wyraźną niebieską plamę świetlną na podłogę 3–5 m przed wózkiem. Red Spot (Red Zone) tworzy czerwoną strefę bezpieczeństwa po bokach i z tyłu wózka, wyznaczając boczną strefę niebezpieczeństwa. Obydwa działają najlepiej w połączeniu, dając pełne 360° pokrycie ostrzeżeń świetlnych.
Czy montaż Blue Spot jest wymagany przepisami BHP?⌄
Polskie przepisy BHP nie narzucają obowiązkowo Blue Spot, jednak pracodawca ma ogólny obowiązek zapewnienia bezpiecznych warunków pracy. Blue Spot i Red Spot są zalecane przez ISO 3691-1 i uznawane przez PIP jako skuteczne środki bezpieczeństwa. Coraz więcej ubezpieczycieli i audytorów BHP wymaga ich obecności przy ocenie ryzyka.
Na jakim napięciu działają lampy i czy pasują do moich wózków?⌄
Dostępne lampy pracują w zakresie 12V, 24V, 36V, 48V i 80V DC – obejmuje to praktycznie wszystkie wózki elektryczne i spalinowe. Przed montażem sprawdzamy napięcie instalacji i dobieramy odpowiedni moduł dla każdego wózka.
Ile czasu zajmuje montaż na jednym wózku?⌄
Standardowy montaż Blue Spot lub Red Spot to 1,5–3 godziny robocze. Montaż z układem reagowania na kierunek jazdy trwa 2,5–4 godziny. Realizujemy montaże w siedzibie klienta bez transportu wózka.
Czy montujecie Blue Spot na wszystkich markach wózków widłowych?⌄
Tak – montujemy na Linde, Still, Jungheinrich, Toyota, Crown, Hyster, Yale, Mitsubishi, Hyundai, Doosan, Caterpillar i innych. Każdy wózek wymaga indywidualnego podejścia do prowadzenia wiązki i zasilania.
