Wózek widłowy Linde stanął z błędem D154, F292 lub F409? To jedne z najczęstszych kodów związanych z filtrem cząstek stałych DPF (w dokumentacji Linde nazywanym LPF – Low Pressure Filter lub filtrem FAP). Rozumiemy, że zatrzymany wózek to strata produkcji. W tym artykule wyjaśniamy dokładnie: co oznaczają te kody, jak przebiega komunikacja z modułem LPF, kiedy możliwe jest wylogowanie filtra, a kiedy konieczna jest modyfikacja mapy oprogramowania sterownika.
Czym jest DPF/LPF w wózkach Linde?
Wózki widłowe Linde z silnikami Diesla spełniającymi normę Stage IIIB / Stage IV / Stage V (odpowiedniki motoryzacyjnych Euro 4–5) są wyposażone w filtr cząstek stałych. Linde stosuje własną nomenklaturę — moduł odpowiedzialny za zarządzanie filtrem nosi oznaczenie LPF (Low Particulate Filter module) lub w nowszych modelach DPF-ECU. Komunikuje się z głównym sterownikiem pojazdu przez magistralę CAN Bus, przesyłając dane o:
- Stopniu załadowania filtrem sadzą (Soot Load %) – obliczanym przez model ciśnieniowy i temporalny
- Temperaturze gazów przed i za filtrem (czujniki T1/T2)
- Różnicy ciśnień na filtrze (Delta-P) z czujnika różniczkowego
- Statusie regeneracji: pasywna / aktywna / wymuszona / awaryjne zatrzymanie
- Aktywnych błędach i historii kodów DTC
Gdy LPF traci komunikację z głównym sterownikiem lub wykrywa błąd czujnika albo za wysokie załadowanie, wyświetla kody D lub F — i zaleznie od ich krytyczności ogranicza moc silnika lub unieruchamia wózek.
Rzeczywiste błędy DPF – zdjecia z wózka Linde
Poniżej prezentujemy autentyczne zdjecia z wyświetlaczy wózków Linde dostarczone przez klientów, którzy skontaktowali się z naszym serwisem. To dokładnie te kody, z którymi spotykamy się najczęściej.

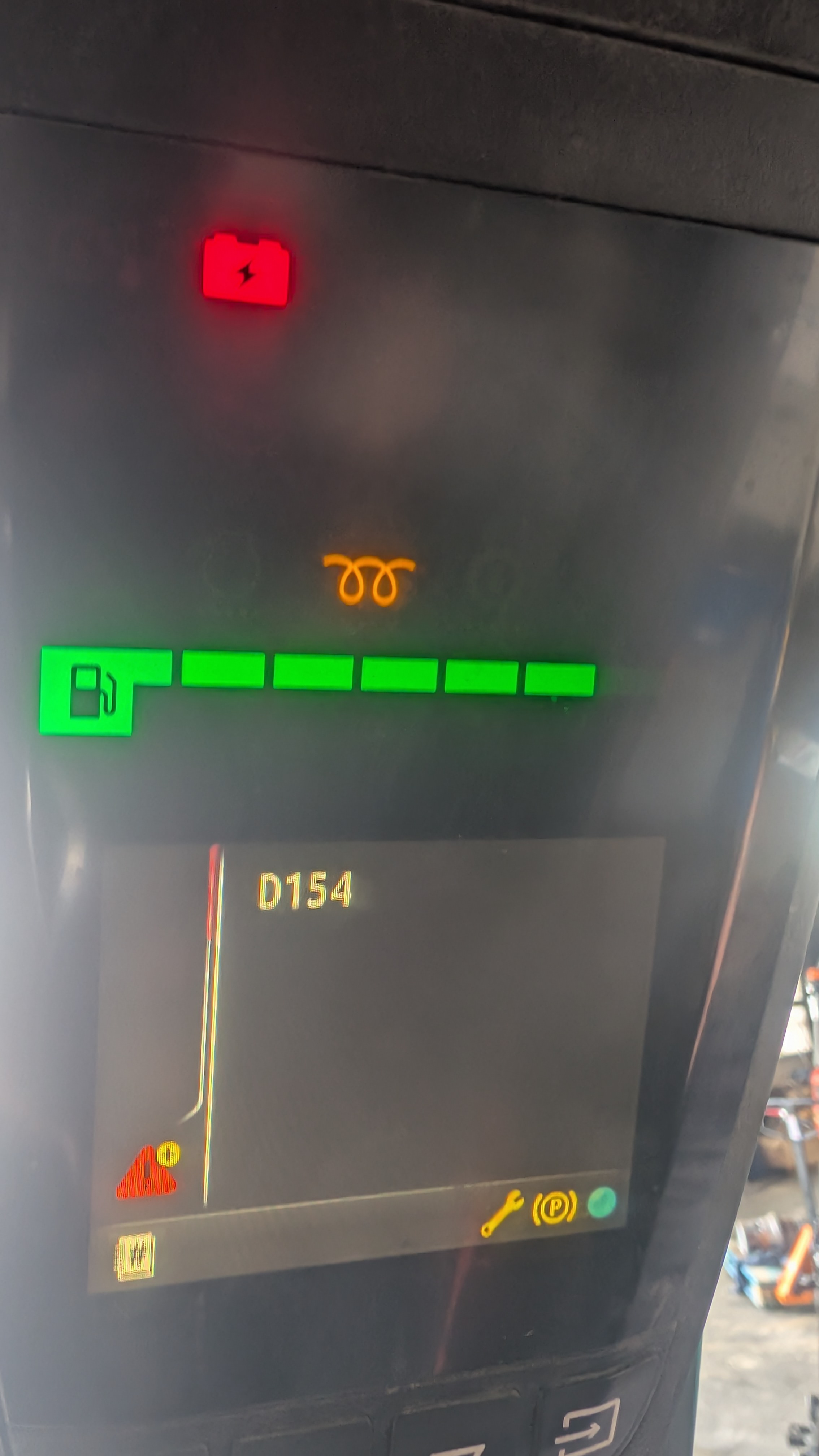

Kod D154 – Linde H20/H25/H30 Diesel
D154 oznacza przekroczenie progu załadowania filtrem sadzą – wymagana regeneracja wymuszona lub interwencja serwisu. Symbol kluczyka i trójkąt ostrzegawczy = ograniczenie mocy aktywne.

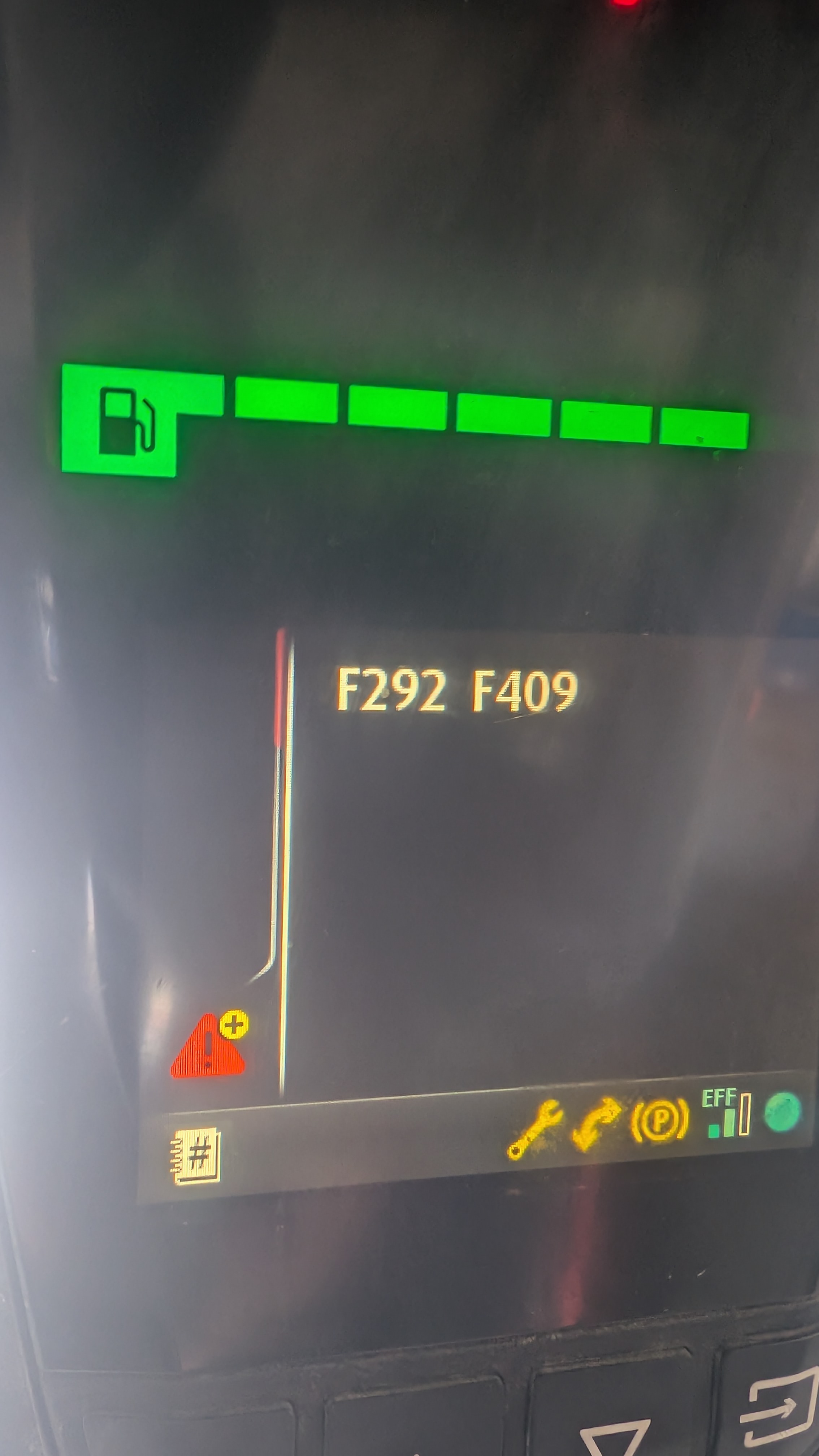

Kody F292 + F409 – Linde H-series Stage V
F292 = brak komunikacji CAN z modułem LPF. F409 = błąd sygnału czujnika różnicy ciśnień DPF. Oba razem to klasyczna awaria: uszkodzony moduł LPF lub zerwana wiązka CAN do modułu.
Pełna tabela kodów DPF/LPF w wózkach Linde
Poniższa tabela zbiera najczęściej spotykane kody błędów związanych z układem DPF/LPF w wózkach Linde serii H, E, T i R z silnikami Stage IIIB–Stage V:
| Kod | Znaczenie | Skutek | Rozwiązanie |
|---|---|---|---|
| D154 | Wysoki poziom załadowania DPF sadzą – próg ostrzeżenia | Ograniczenie mocy ~20% | Wymuszona regeneracja DPF lub czyszczenie filtru |
| D160 | Krytyczne załadowanie DPF – próg blokady | Zatrzymanie silnika po cyklu | Regeneracja wymuszona lub wymiana / czyszczenie DPF |
| F292 | Brak komunikacji CAN z modułem LPF/DPF-ECU | Pełna blokada jazdy | Naprawa / wymiana modułu LPF lub wiązki CAN |
| F409 | Błąd czujnika różnicy ciśnień Delta-P DPF | Ograniczenie mocy, brak regeneracji | Wymiana czujnika ciśnienia lub naprawa modułu LPF |
| F410 | Przekroczenie temperatury przed filtrem DPF (T1 > max) | Zatrzymanie silnika | Sprawdzenie czujnika T1 i stanu katalizatora DOC |
| F411 | Przekroczenie temperatury za filtrem DPF (T2 > max) | Zatrzymanie silnika | Sprawdzenie czujnika T2, uszkodzenie DPF |
| F412 | Błąd sygnału czujnika temperatury T1 (obwód) | Brak pasywnej regeneracji | Wymiana czujnika T1 lub naprawa wiązki |
| F413 | Błąd sygnału czujnika temperatury T2 (obwód) | Brak kontroli regeneracji | Wymiana czujnika T2 lub naprawa wiązki |
| F420 | Błąd zaworu EGR wpływający na regenerację DPF | Nieskuteczna regeneracja | Naprawa / kalibracja zaworu EGR |
| F450 | Timeout regeneracji – regeneracja nie ukończona w czasie | Kolejne ograniczenie mocy | Diagnostyka: czujniki, mapa DPF, stan filtru |
| F460 | Błąd grzałki DOC (katalizatora utleniającego) | Brak aktywnej regeneracji | Naprawa modułu LPF lub wymiana grzałki DOC |
| F470 | Zbyt mała wydajność DOC – regeneracja nieskuteczna | Eskalacja do D160/blokady | Wymiana DOC lub modyfikacja mapy DPF |
Jak działa komunikacja z modułem LPF w Linde?
Moduł LPF w wózkach Linde to autonomiczny sterownik elektroniczny (ECU drugiego poziomu), który komunikuje się z głównym sterownikiem pojazdu (VCM – Vehicle Control Module) przez magistralę CAN High-Speed (500 kbit/s). Protokół komunikacyjny jest własnościowy Linde / STILL (ta sama platforma elektroniczna).
W normalnym cyklu pracy LPF co 10 ms wysyła na CAN bus ramkę z:
- Soot Load [%] – stopień załadowania obliczany z modelu Delta-P i modelu temporalnego
- Ash Load [%] – załadowanie popiołem (nieregenerowany, kumuluje się przez cały czas życia filtru)
- Regen Status – bitmask: 0x00 = brak, 0x01 = pasywna, 0x02 = aktywna, 0x04 = wymuszona, 0x08 = awaria
- T1, T2, Delta-P – wartości surowe z czujników
- DTC flags – aktywne i nieaktywne kody błędów
Gdy VCM przez 500 ms nie odbierze ramki od LPF, generuje kod F292 (Timeout CAN LPF) i blokuje wózek. Dlatego sama awaria komunikacji – nawet jeśli filtr jest sprawny – unieruchamia maszynę.
Diagnoza krok po kroku – co robić przy D154 i F292/F409?
Krok 1 – Podłącz diagnostykę Linde (Pathfinder / Laptop Service Tool)
Profesjonalna diagnostyka wymaga oprogramowania Linde Pathfinder (dostęp serwisowy) lub narzędzia STILL Canbox/DiVa (ta sama platforma). Sprawdzasz: aktywne DTC, historię DTC, wartość Soot Load % i Ash Load %, temperatury T1/T2, Delta-P w Pa i status ostatniej regeneracji.
Co odczytać na diagnostyce:
- Soot Load: poniżej 80% = OK, 80–100% = D154, powyżej 100% = D160
- Ash Load: powyżej 80% = wymiana lub profesjonalne czyszczenie DPF
- Delta-P przy biegu jałowym: 0–5 hPa = OK, powyżej 20 hPa = zatkany filtr
- Temperatura T1 przy biegu jałowym: 100–250°C = normalna
- Status komunikacji LPF: Active / Timeout / Error
Krok 2 – Sprawdź wiązkę CAN do modułu LPF (przy F292)
Moduł LPF jest zamontowany zazwyczaj w pobliżu filtra DPF lub w szafce sterowniczej. Sprawdzamy:
- Napięcie CAN-H do CAN-L przy wyłączonym zapłonie: 2,5 V (typowo)
- Rezystancja końcowania CAN: 60 Ω (dwa rezystory 120 Ω równolegle)
- Brak przerw i zwarć w wiązce między złączem VCM a złączem LPF
- Napięcie zasilania modułu LPF: 12V lub 24V (zależnie od serii wózka)
- Masa modułu LPF – częsty problem: korozja punktu masowego na ramie
Krok 3 – Regeneracja wymuszona (przy D154/D160)
Jeśli Soot Load przekracza 80% ale filtr jest drożny (Delta-P w normie) – wykonaj wymuszoną regenerację statyczną. Przez diagnostykę Pathfinder wybierasz tryb "Stationary Regeneration". Warunki:
- Wózek stoi nieruchomo przez minimum 30–45 minut
- Silnik na biegu jałowym, temperatury chłodnicy w normie
- Poziom paliwa powyżej 1/4
- Temperatura T1 wzrośnie do 550–650°C – to normalne
Jeśli regeneracja się nie ukończy (kod F450 – Timeout) oznacza to problem z DOC (katalizatorem utleniającym) który nie rozgrzewa się wystarczająco do zapalenia sadzy. Przyczyna: zużyty DOC lub usterka grzałki pomocniczej.
Wylogowanie modułu LPF – kiedy i jak?
W zakładach zamkniętych (hale produkcyjne, chłodnie, magazyny ze stałą wentylacją) coraz częściej pojawia się pytanie o możliwość wylogowania modułu LPF z układu sterowania wózka. Procedura ta polega na:
- Mechanicznym usunięciu lub wybypassowaniu filtra DPF – zamiast filtra DPF montuje się rury łączące lub opróżniony obudowy
- Wylogowaniu modułu LPF z CAN bus – konfiguracja parametru w sterowniku VCM: "LPF Module Present: NO"
- Modyfikacji mapy oprogramowania ECM silnika – usunięcie logiki sterowania regeneracją, wyłączenie monitorowania Delta-P i T1/T2
- Dezaktywacji kodów błędów związanych z DPF w mapie VCM
Ważna informacja prawna:
Wylogowanie DPF jest zgodne z prawem wyłącznie dla maszyn pracujących w obiektach zamkniętych, gdzie przepisy emisji spalin Stage V nie obowiązują na terenie prywatnym. Wózki po wylogowaniu DPF nie mogą poruszać się po drogach publicznych. Klient przyjmuje na siebie odpowiedzialność za zgodność z lokalnymi przepisami BHP i środowiskowymi. ACORE wykonuje tę usługę wyłącznie na pisemny wniosek operatora zakładu.
Modyfikacja mapy DPF – co to oznacza technicznie?
Modyfikacja mapy DPF (zwana też DPF Delete software lub Stage Delete) to interwencja w oprogramowaniu:
| Element oprogramowania | Co się zmienia | Efekt |
|---|---|---|
| Mapa ECM silnika (Bosch EDC17 / Delphi) | Usunięcie logiki regeneracji DPF, wyłączenie monitorowania Delta-P | Silnik nie szuka DPF, brak kodów F410–F470 |
| Konfiguracja VCM Linde | Parametr 'LPF Present' = 0, wyłączenie komunikacji z modułem LPF | Brak F292, wózek nie czeka na dane z LPF |
| Mapa wtrysku (injection map) | Korekta dawki paliwa bez kompensacji EGR (jeśli wylogowany) | Stabilna praca silnika bez DPF, brak zadymienia |
| Progi alarmowe Soot Load | Usunięcie progów D154 i D160 | Brak ograniczenia mocy i blokady z tytułu załadowania DPF |
| Logika Delta-P | Wyłączenie czujnika ciśnienia DPF z logiki obliczeń | Brak błędów F409 nawet bez podłączonego czujnika |
Naprawa modułu LPF – koszt vs zakup nowego
Oryginalny nowy moduł LPF Linde kosztuje w ASO 4500–9000 zł netto, czas oczekiwania 2–8 tygodni. Nasza naprawa trwa 1–3 dni robocze:
| Usługa | Cena (netto) | Czas realizacji |
|---|---|---|
| Diagnostyka DPF / LPF przez CAN | bezpłatna przy naprawie | 30 min |
| Wymuszona regeneracja statyczna (zdalna instrukcja) | 200 zł | 1–2 h |
| Czyszczenie ultradźwiękowe filtra DPF | 600–1200 zł | 2–3 dni |
| Naprawa modułu LPF (płyta PCB, czujniki) | 800–2500 zł | 1–2 dni rob. |
| Wymiana czujnika Delta-P DPF (F409) | 250–500 zł | 1–4 h |
| Wymiana czujnika T1 lub T2 (F412/F413) | 200–400 zł | 1–3 h |
| Naprawa wiązki CAN do modułu LPF (F292) | 300–700 zł | 2–6 h |
| Wylogowanie modułu LPF z VCM | 500–900 zł | 1 dzień rob. |
| Modyfikacja mapy DPF (ECM + VCM delete) | 1200–2500 zł | 1–2 dni rob. |
| Wymiana DOC (katalizatora utleniającego) | 1500–4000 zł | 1–3 dni rob. |
Modele wózków Linde objęte serwisem DPF
H20–H35 D/T
Kubota D1803 / VW
Stage IIIB/IV
H40–H50 D
VW TDI 2.0/2.5
Stage IV/V
H60–H80 D
Mercedes OM924/934
Stage V
H100–H180 D
Cummins QSB / QSL
Stage V
H25 T / H30 T LPG
Mazda / Mitsubishi LPG
Brak DPF
E20–E35 EVO
Silnik elektryczny
Brak DPF
T20–T25 D
Kubota Stage V
Minimalny DPF
R14–R20 D
Deutz TCD Stage V
DPF/SCR combo
VNA turret trucks
Silnik elektryczny
Brak DPF
FAQ – Najczęstsze pytania o DPF w Linde
Ile kosztuje nowy moduł LPF Linde w ASO?▼
Oryginalny moduł LPF Linde kosztuje w autoryzowanym serwisie 4500–9000 zł netto + robocizna 500–1000 zł + czas oczekiwania 2–8 tygodni. Nasza naprawa modułu to 800–2500 zł w 1–2 dni robocze. Oszczędność 60–75%.
Co to jest D154 w Linde i czy mogę pojechać wózkiem?▼
D154 to ostrzeżenie o wysokim załadowaniu filtra DPF sadzą (Soot Load powyżej 80%). Wózek jedzie z ograniczoną mocą (~20%). Można kontynuować pracę przez kilka godzin, ale należy jak najszybciej wykonać wymuszoną regenerację statyczną. Ignorowanie D154 prowadzi do D160 i zatrzymania wózka.
Dlaczego wózek pokazuje F292 i F409 jednocześnie?▼
F292 (brak komunikacji CAN z LPF) i F409 (błąd czujnika Delta-P) razem wskazują na awarie modułu LPF. Uszkodzony moduł nie przesyła danych przez CAN (F292) i jednocześnie raportuje błąd wewnętrzny czujnika ciśnienia (F409). Przyczyna: zalany moduł LPF, korozja złącz lub uszkodzenie elektroniki PCB modułu.
Czy wylogowanie DPF jest legalne?▼
Wylogowanie DPF jest dozwolone dla maszyn pracujących wyłącznie na terenie prywatnym, niepublicznym (hale, magazyny, zakłady). Wózki po modyfikacji nie mogą poruszać się po drogach publicznych. ACORE wykonuje tę usługę na pisemny wniosek operatora i dostarcza protokół modyfikacji.
Jak długo trwa czyszczenie filtra DPF w wózku Linde?▼
Profesjonalne czyszczenie ultradzwiękowe z termicznym wypalaniem sadzy trwa 2–3 dni robocze. Filtr przyjmujemy kurierem z całej Polski lub montujemy na miejscu (Śląsk, dojazd do 50 km). Po czyszczeniu Ash Load spada do 10–15%, Soot Load do 0%, Delta-P wraca do normy.
Czy ACORE naprawia wózki Linde na miejscu w magazynie?▼
Tak – dla klientów ze Śląska (Gliwice, Rybnik, Katowice, Bytom, Sosnowiec, Zabrze, Tychy, Chorzów, Jastrzębie-Zdrój, Wodzisław, Ruda Śląska, Mikołów, Knurów) realizujemy diagnostykę i mniejsze naprawy na miejscu. Moduł LPF przyjmujemy kurierem z całej Polski.
